Por lluis
#1379482
Hola a todos:
Vamos a comparar en esta ocasión una cámara para vuelo FPV RunCam Eagle 2 con la Caddx turbo S1 del post

camara-caddx-turbo-s1-1-3-ccd-600tvl-276056

Ambas cámaras son proporcionada por nuestro patrocinador Bangood y emplearemos el mismo método de comparación que entre Caddx y la Super Had II: las montamos en un bimotor justo en el frente y en la misma posición con el fin que las imágenes sean iguales y grabadas en dos DVR independientes.
Podéis encontrarla en el link:
https://goo.gl/VMJ5oJ

Sus características:
Modelo ............................... RunCam Eagle 2
Imagen Sensor ... 1 / 1.8 "CMOS Sensor
Resolucion horizontal ......... 800TVL
Lente FOV ........... 2.1mm/2.5mm
Sistema de señales ............ NTSC/PAL conmutable en el menú OSD
Sincronización .................. Interno
OSD set .............................. Sí
Relación S/N .................. >50dB
Velocidad de obturación electrónica Auto
Min. Iluminación ............... 0.0001Lux/F1.2
WDR ............................... Global WDR
Día/noche Auto/externo/color/blanco y negro
Salida de vídeo CVBS
Entrada de alimentación .... 5-36 VDC
Material de la carcasa Aleación de aluminio
Peso neto ................ 8g
Dimensiones............ 28mm * 26mm * 28mm

La diferencia principal entre las dos cámaras está en la tecnología del sensor y la resolución horizontal. Ya veremos en vuelo las diferencias.

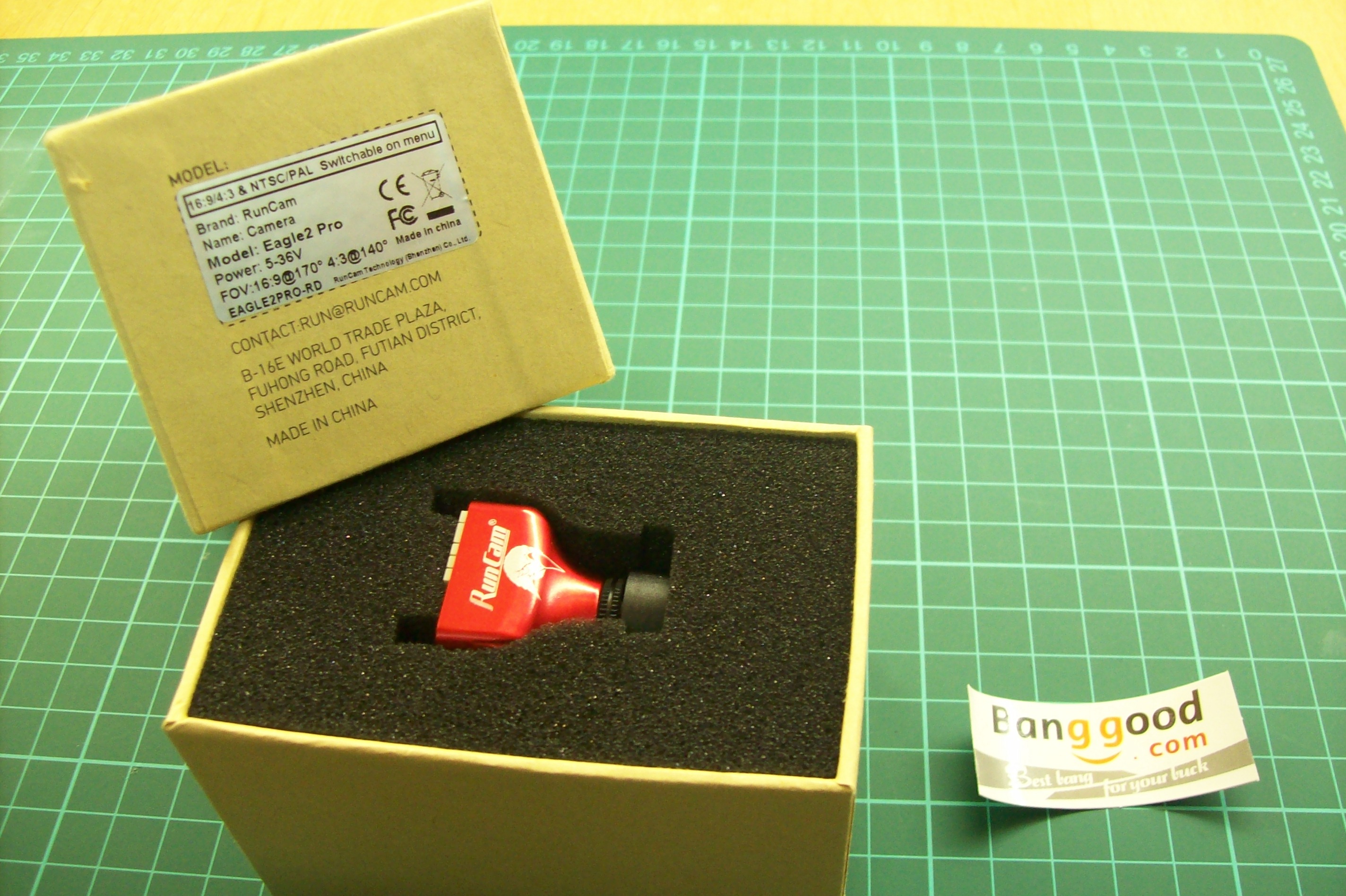

Se entrega en una caja de cartón duro y muy bien protegido.

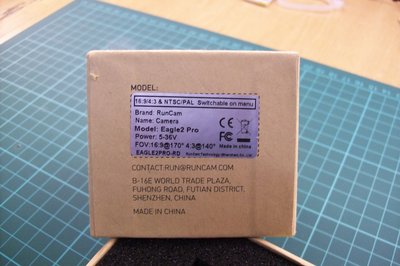

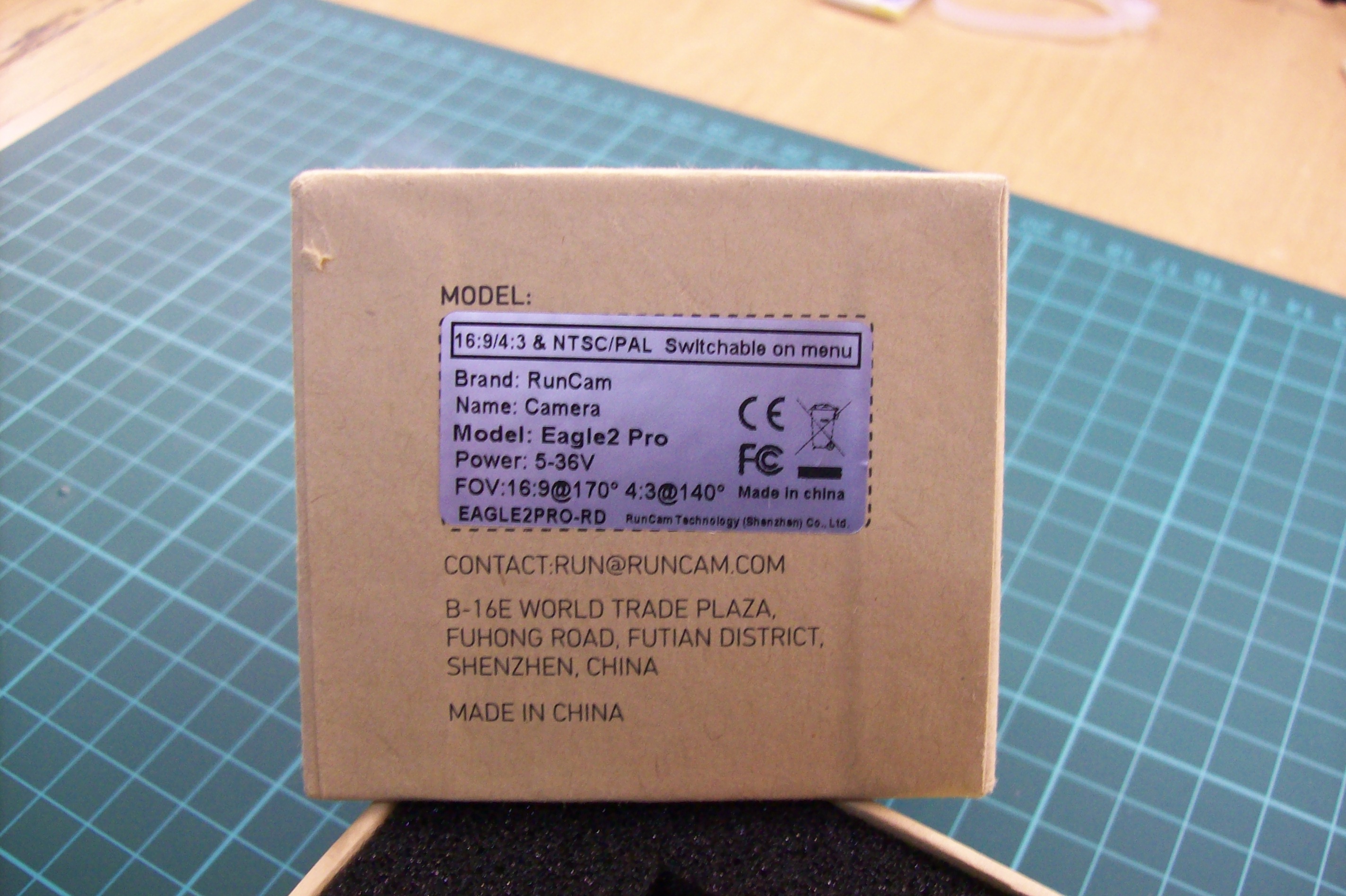

Las características principales vienen escritas en la etiqueta de la caja. Dan el ángulo en función del formato de pantalla.

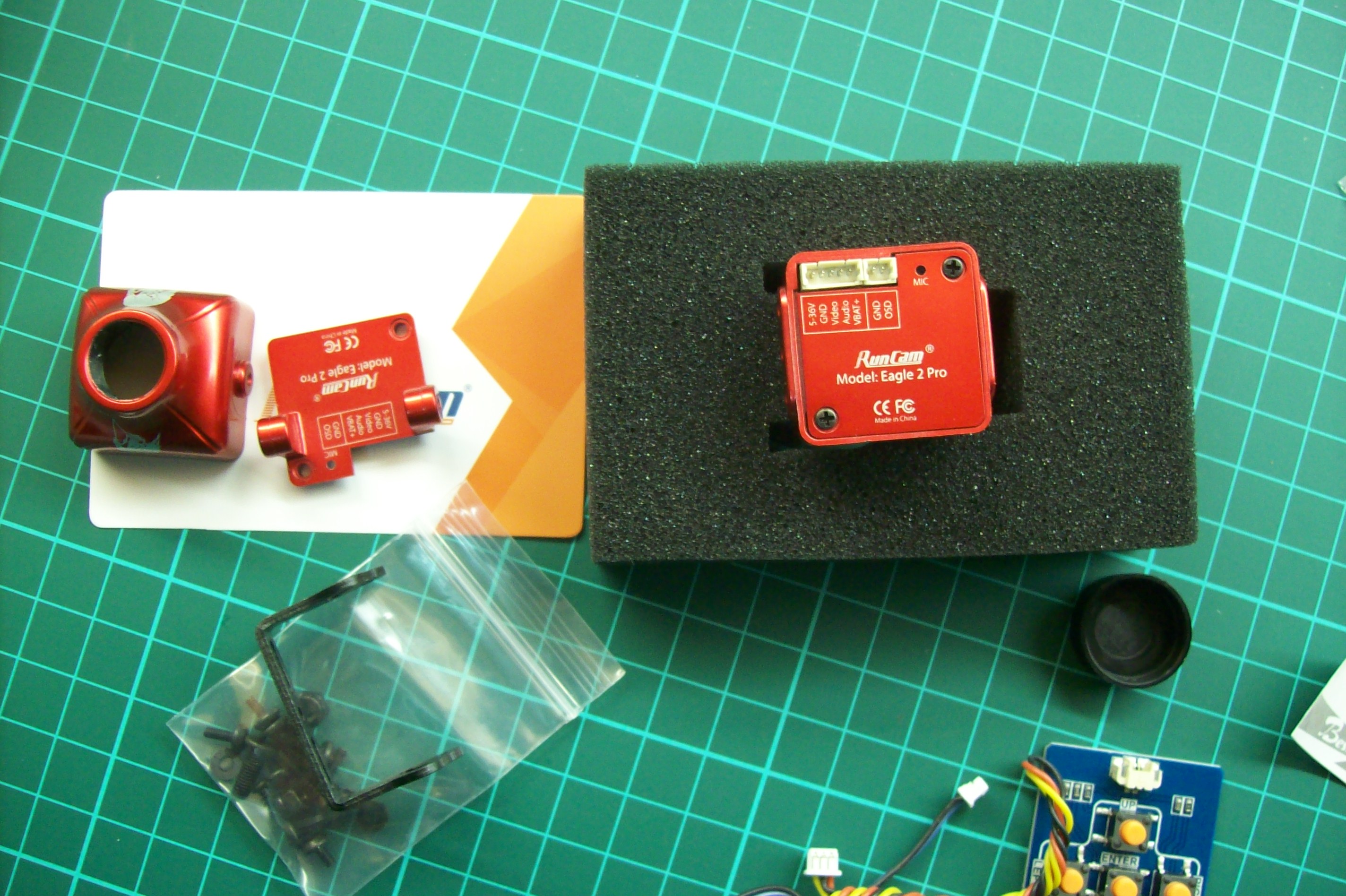

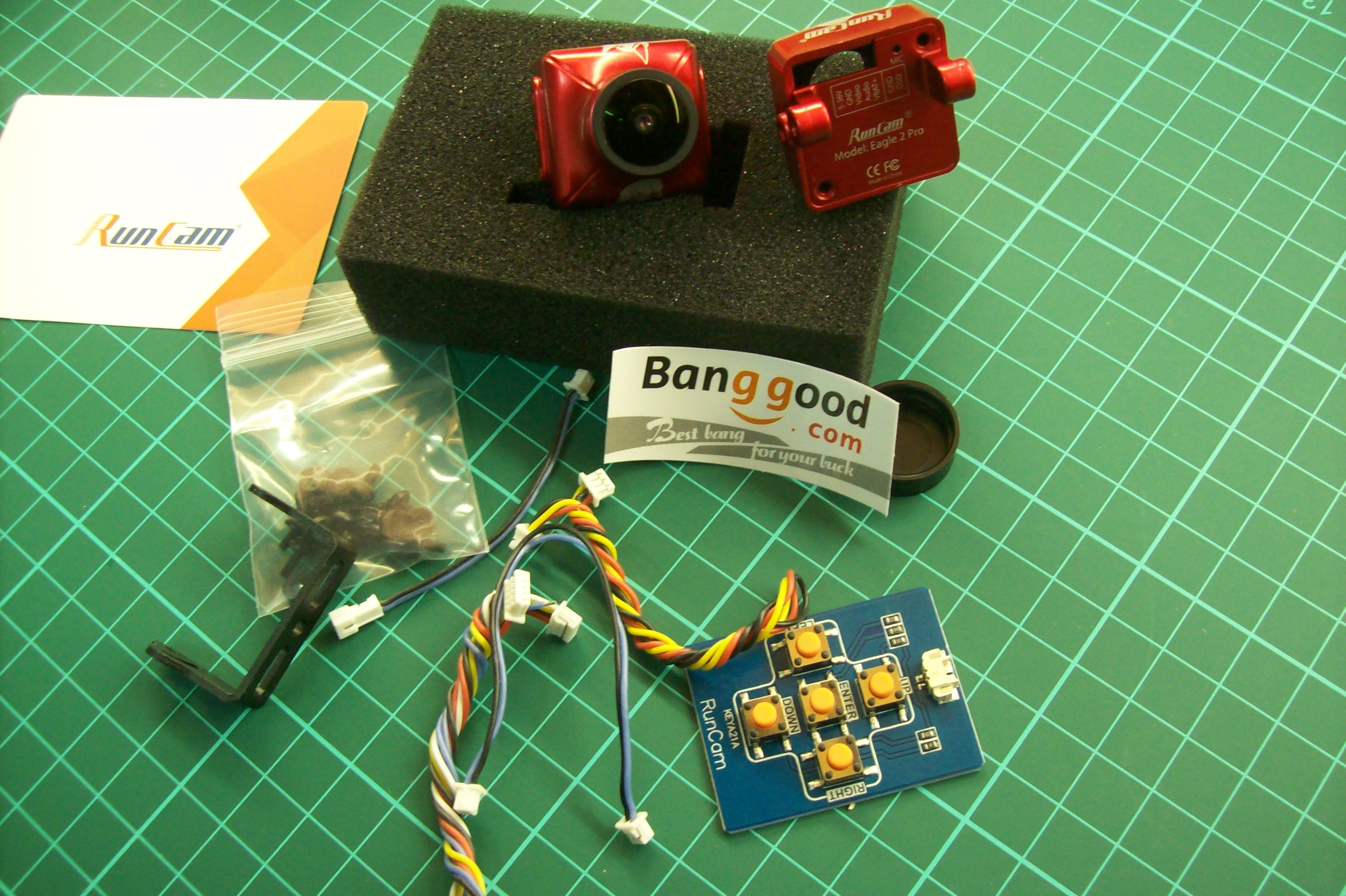

Vienen los soportes, cables, tarjeta de control externa, tornillos, etc.
Se entrega una carcasa para adaptarse a un soporte diferente.

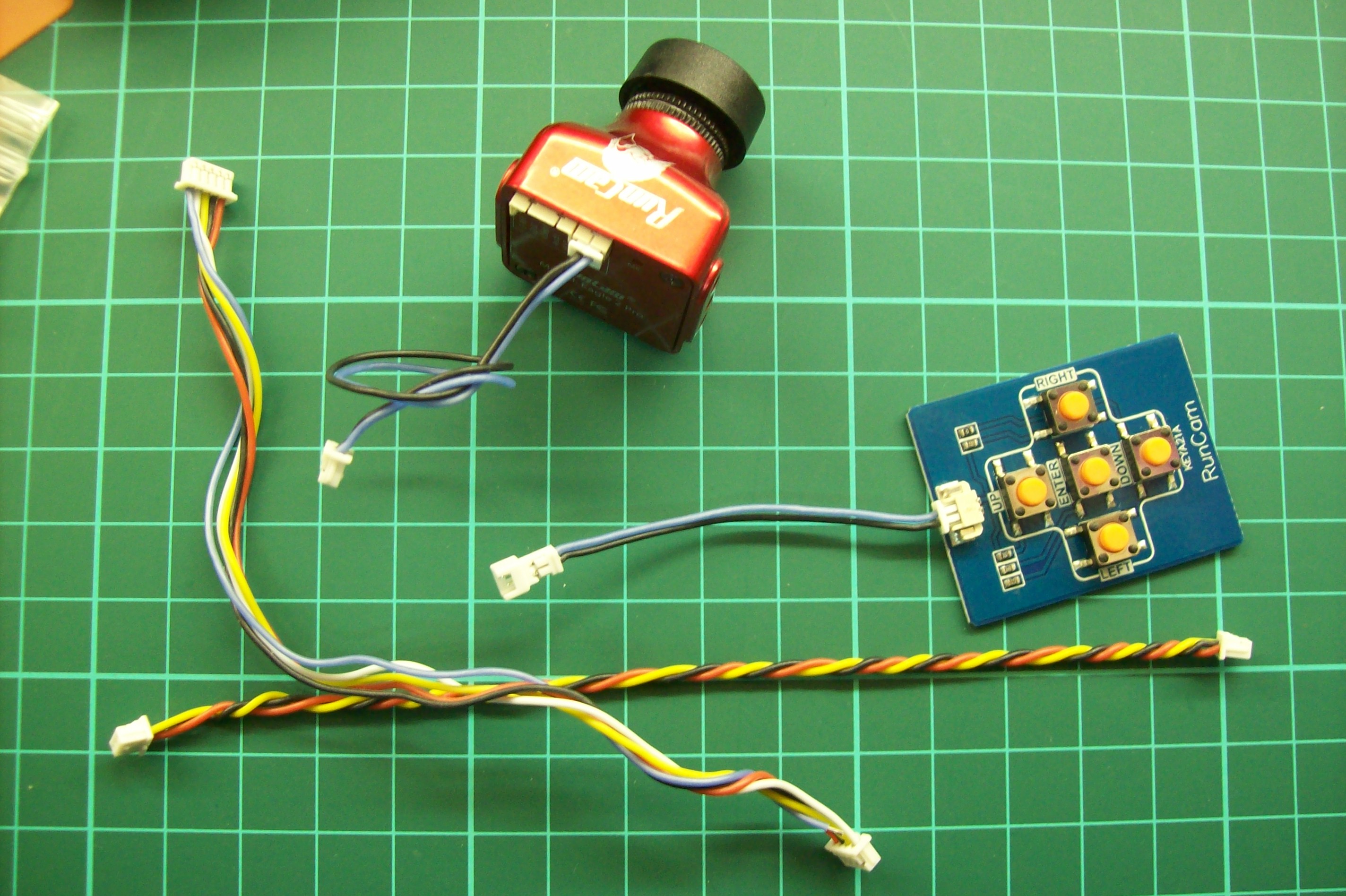

La tarjeta de control para configurar la cámara es externa, y hay unos cables que son para conectar el control a distancia: uno queda en la cámara y el otro en la tarjeta, así, si es poco accesible la disposición de la cámara, podemos tener acceso al menú de configuración fácilmente.

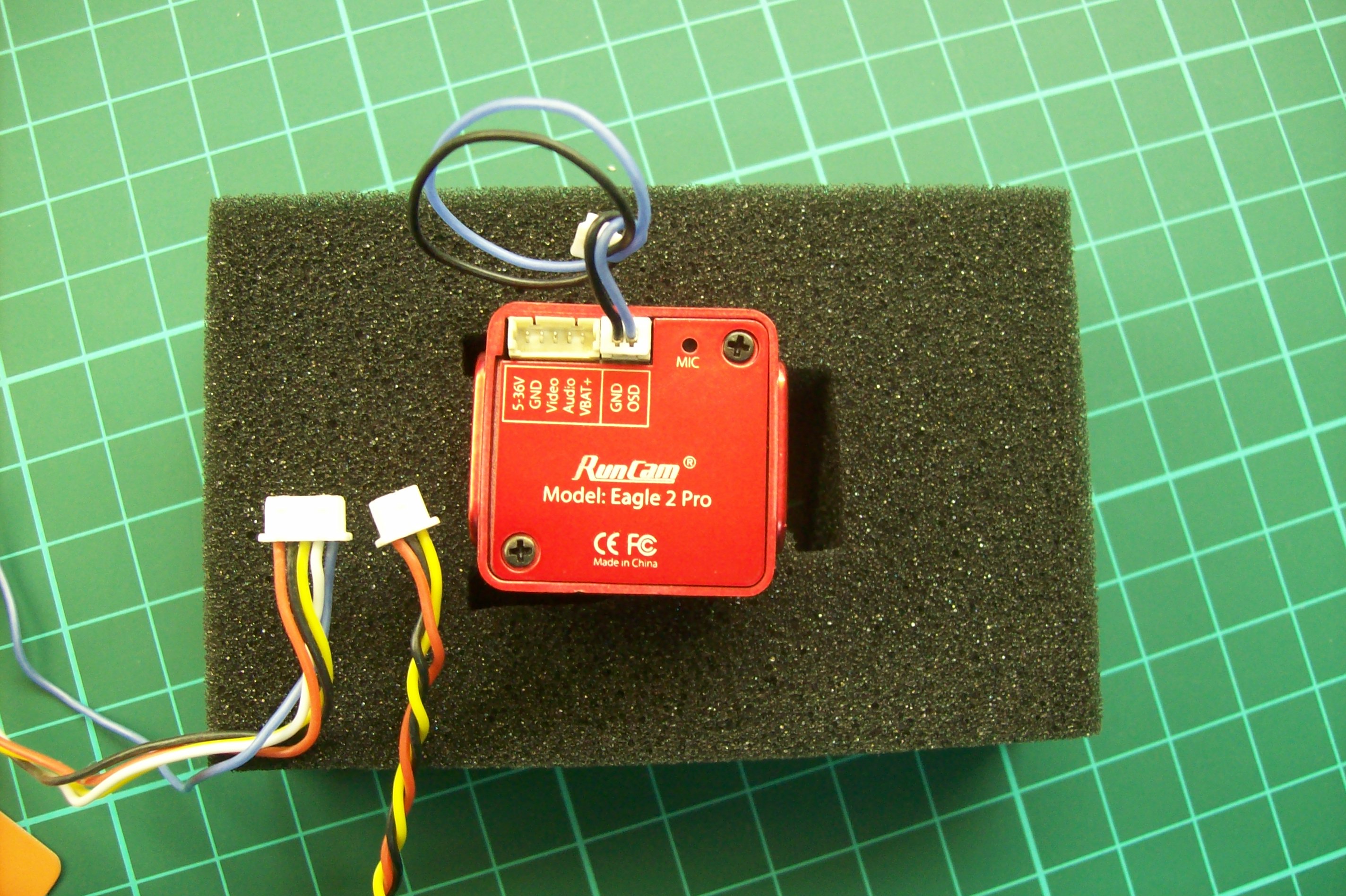

Tres cables, uno para la conexión sencilla +/-/video, otro completo y el tercero de conexión a tarjeta de control.

Quedamos aquí, seguimos en unos días.
Por lluis
#1379873

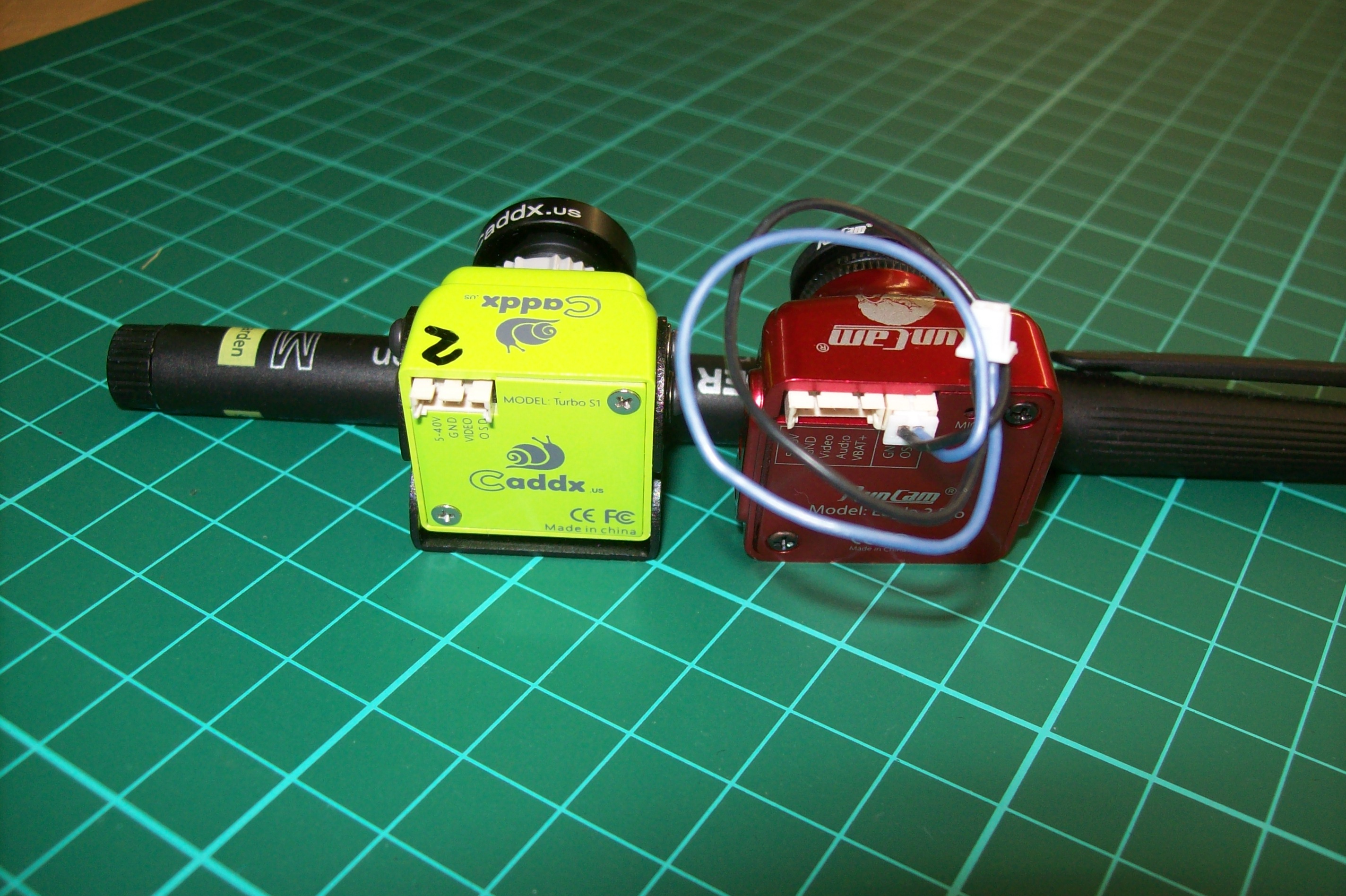

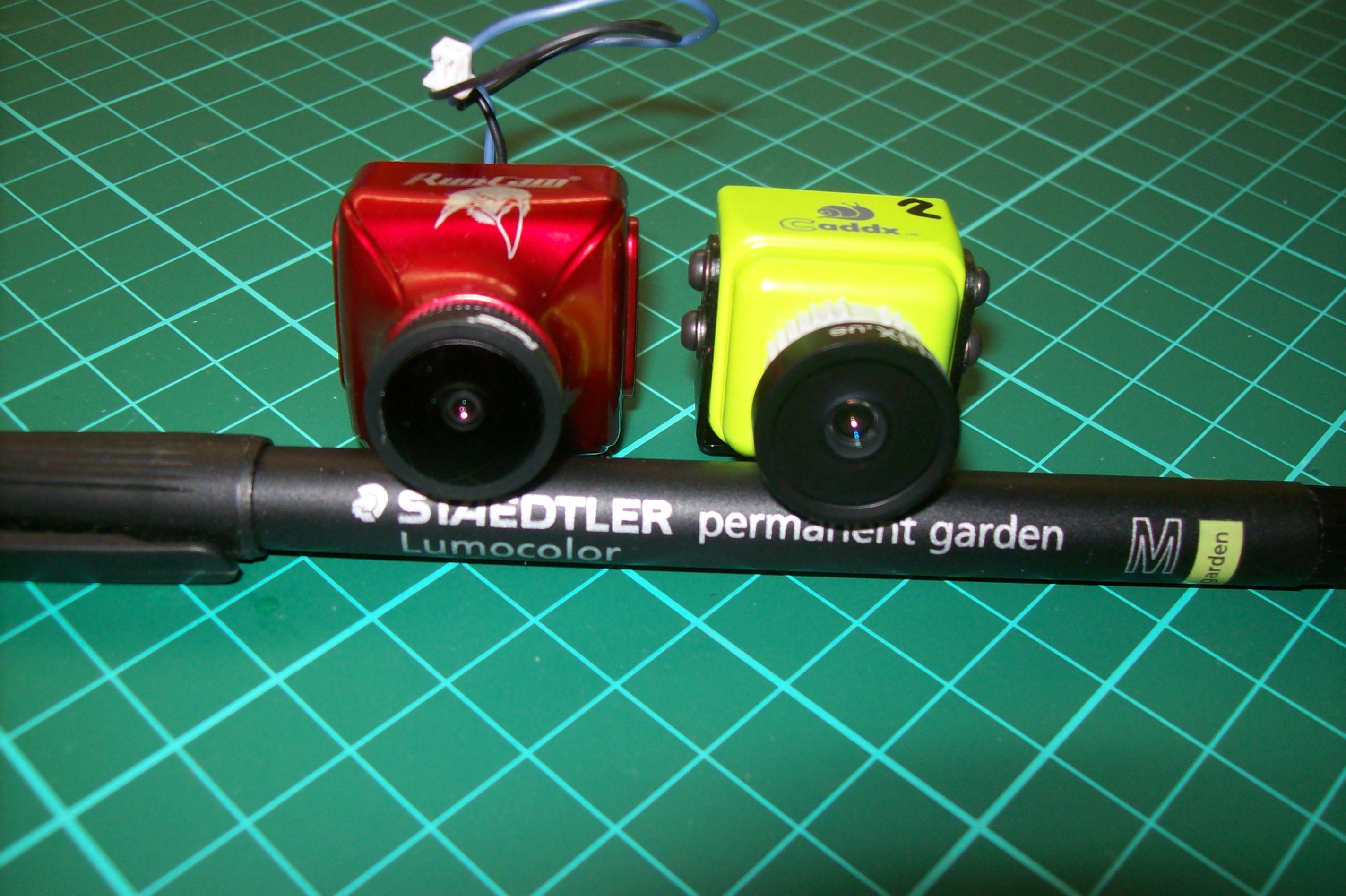

Seguimos con la comparativa. Son de tamaño y aspecto muy similar, algo más pequeña la caddx S1 turbo.
RunCam Eagle2 mA comparativa (1).JPG
RunCam Eagle2 mA comparativa (2).JPG

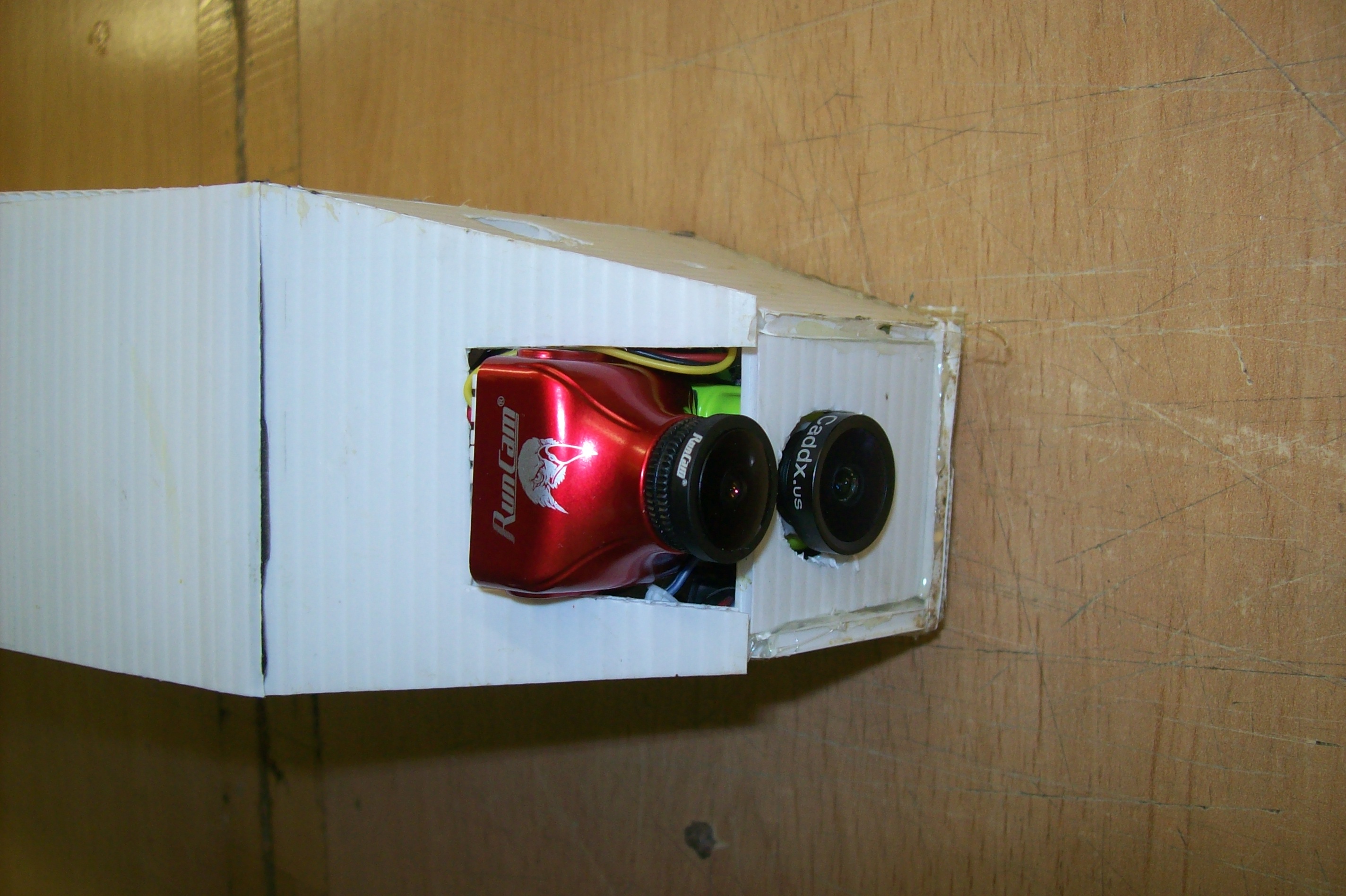

La hemos instalado en nuestra plataforma una sobre la otra para conseguir la misma perspectiva de vuelo.
RunCam Eagle2 mA comparativa (3).JPG
La RunCam quedará como cámara de vuelo al trasmisor de video.

Atención a un punto, la RunCam viene por defecto en modo NTSC, y como tenemos configurado todo en PAL, hay que conectarle la tarjeta OSD y cambiar la configuración. En caso contrario sale una línea de imágen extraña en la parte inferior de la pantalla.
