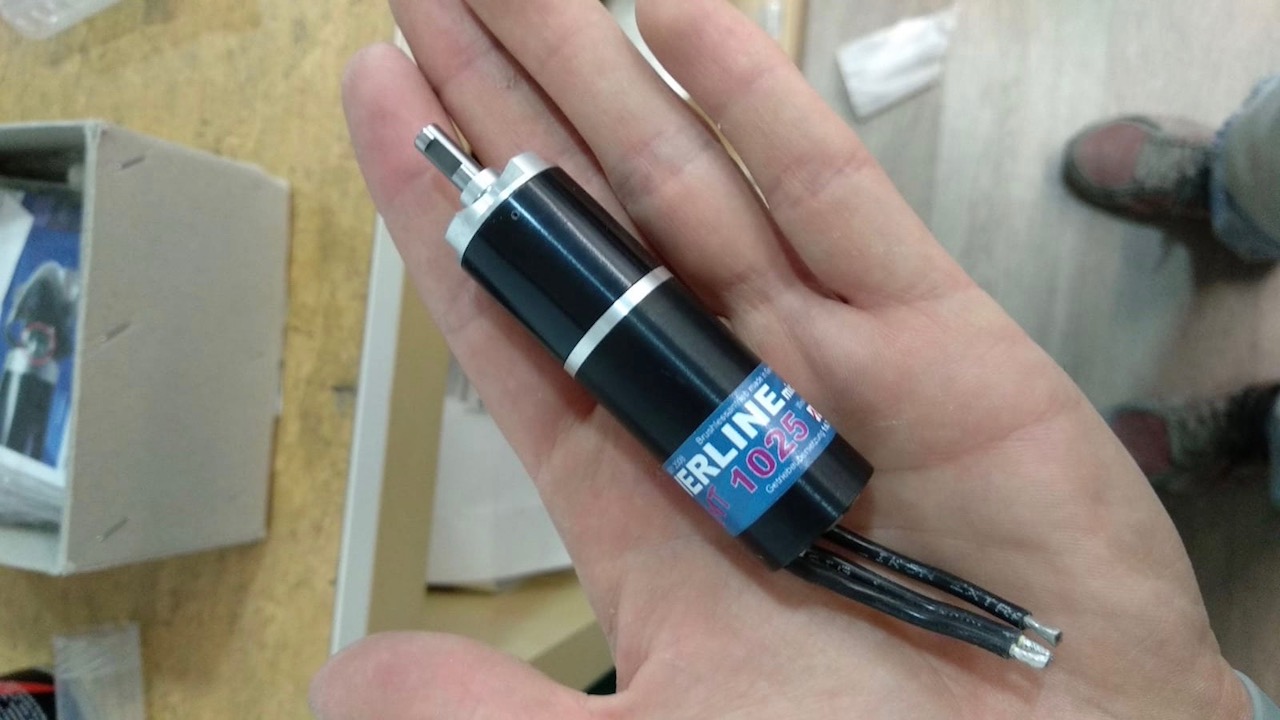

Hola, este nuevo proyecto va a consistir en el montaje del megavelero VINCO, para que cualquier iniciado en el f5j, como yo, no tenga dudas a la hora del montaje.

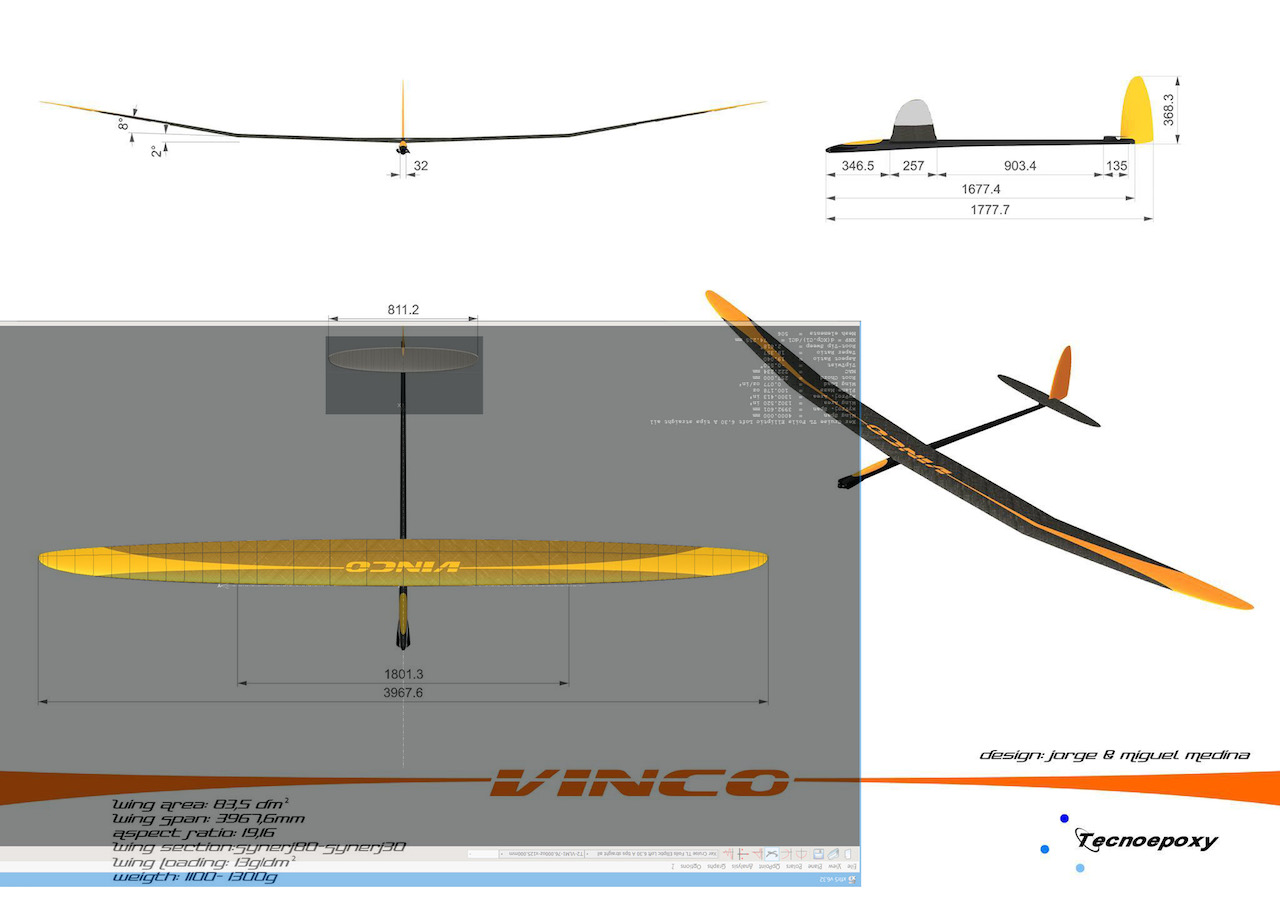

Os pongo el tríptico que lo dice todo, un velero de 4 metros con un peso de 1.300 grs.
vinco-triptico_1 vs TDL planform with tail.jpg
TRIPTICO

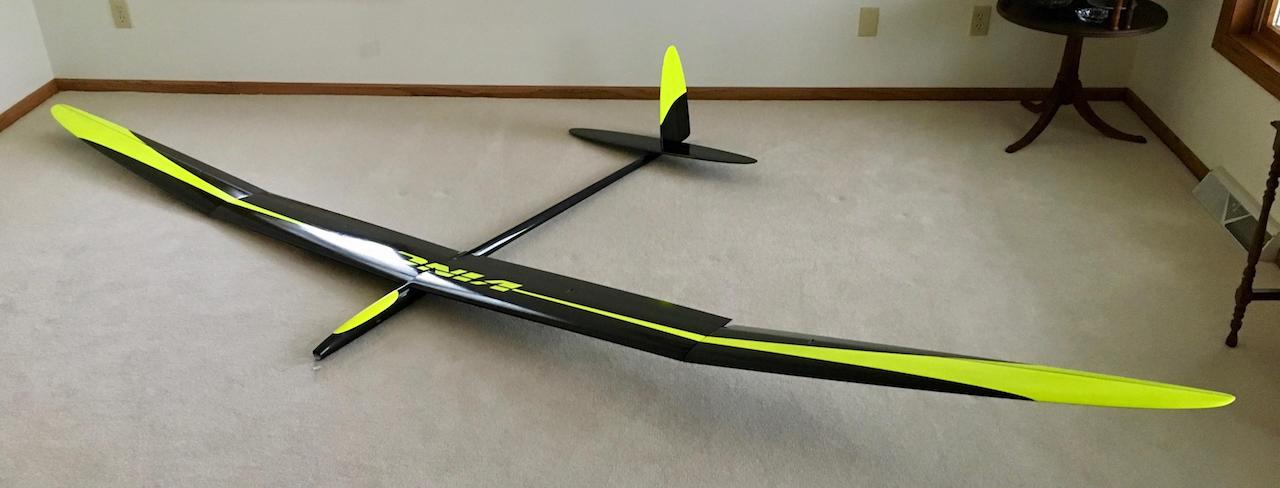

Vista Vinco .jpg
VISTA GENERAL
Avatar de Usuario
Por Soporte TB
#1383634

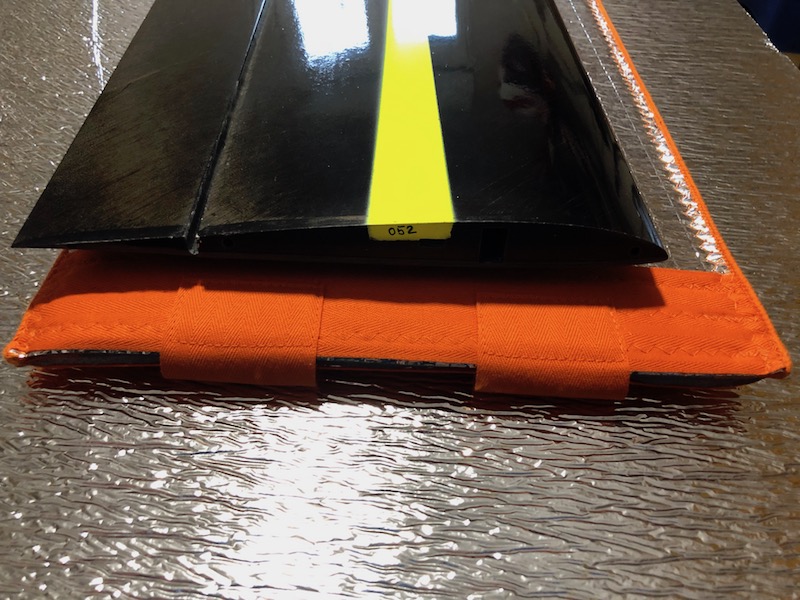

Mi VINCO es el número 52, reforzado y en color amarillo fosforito, para yo verlo mejor.

El refuerzo que lleva es una capa más de carbono en la parte delantera, a mi no me importa mucho el peso, yo no voy a competir. Esta opción viene con el sistema de lastre, 350 grs de lastre en cuatro piezas.

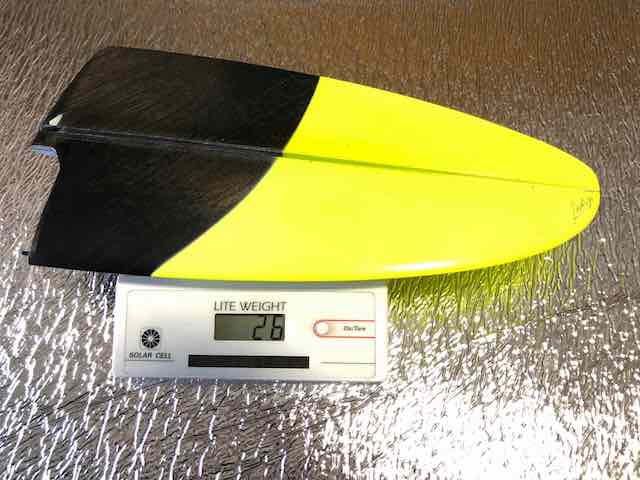

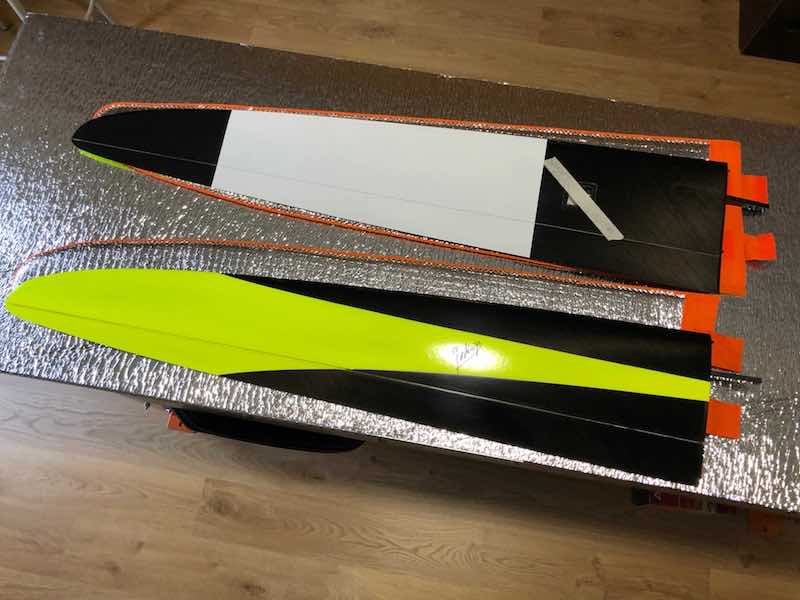

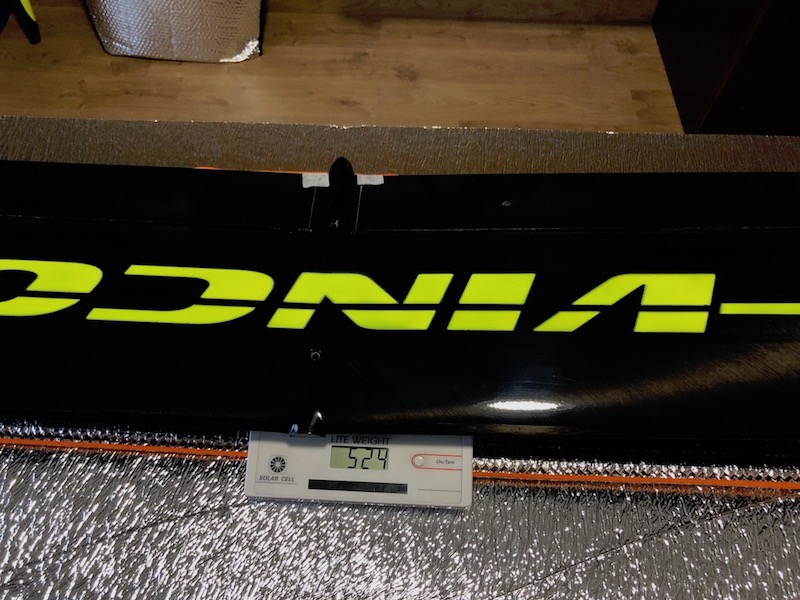

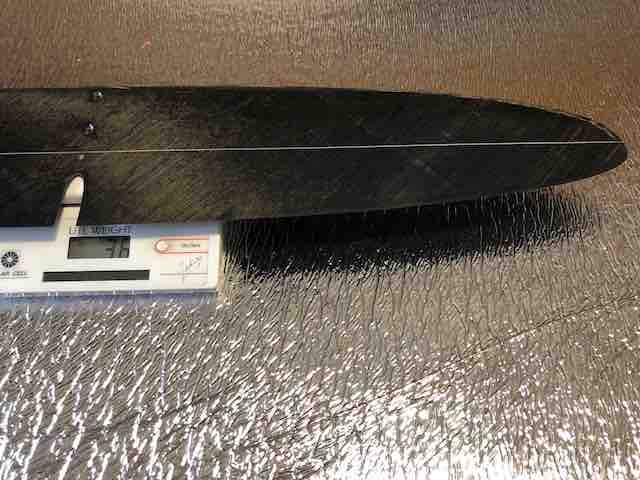

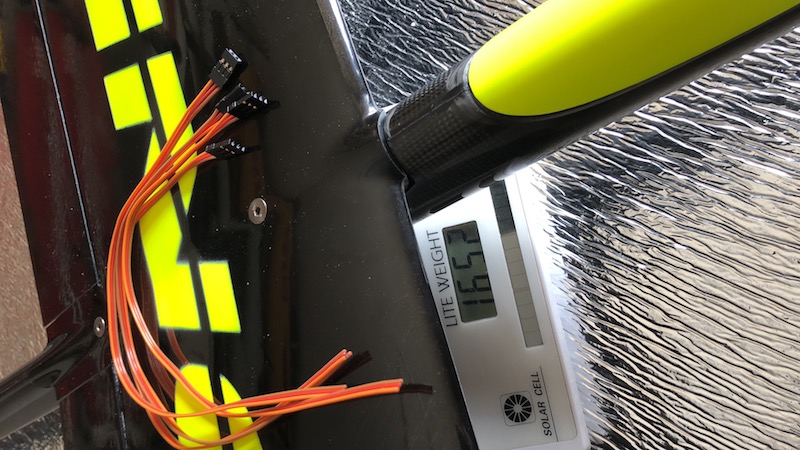

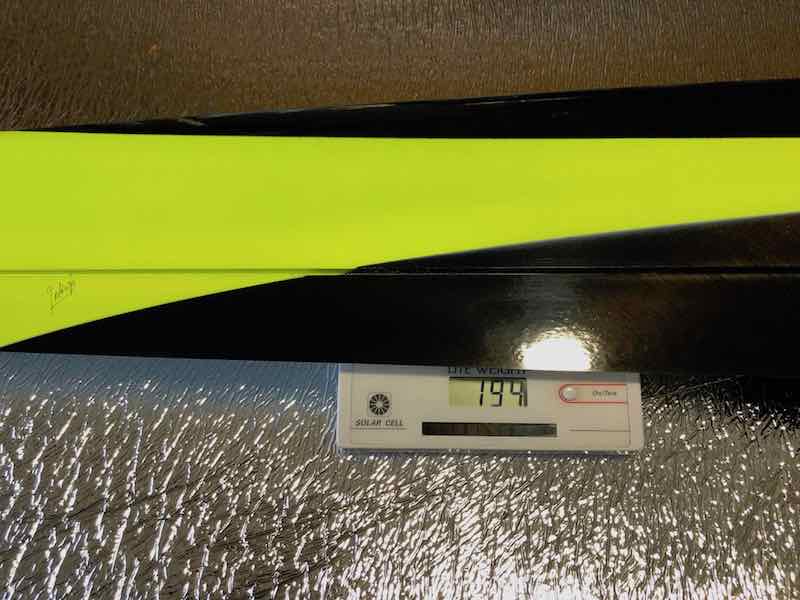

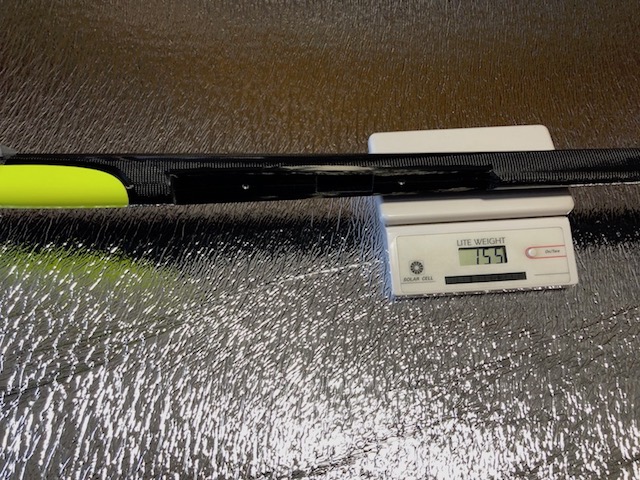

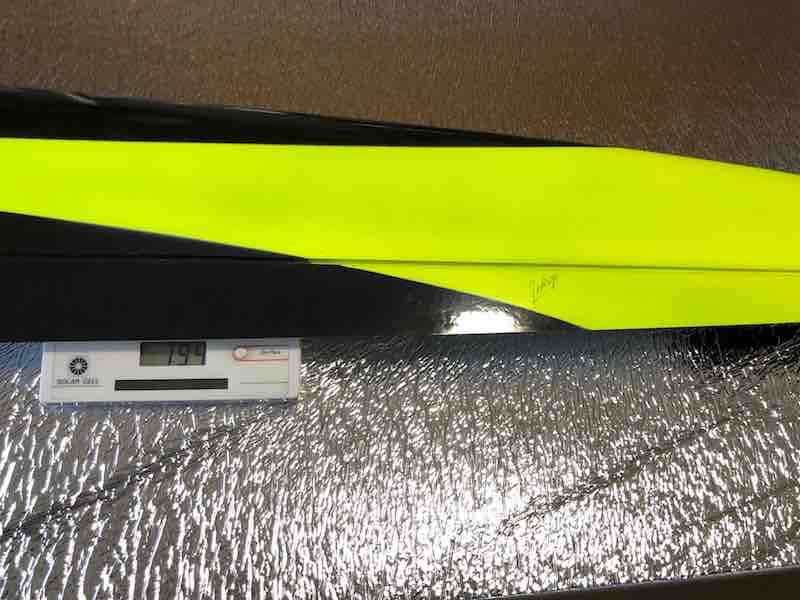

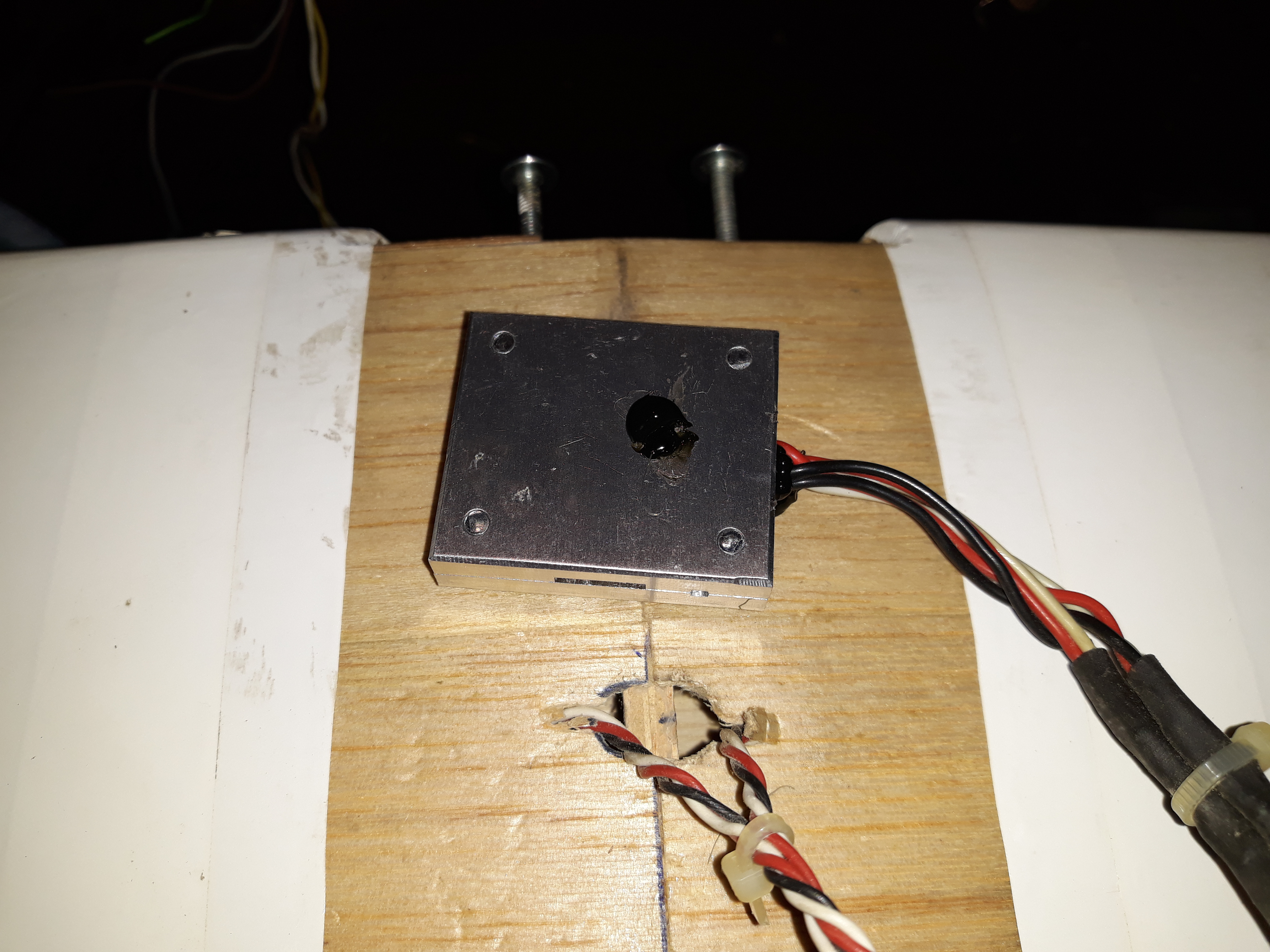

Pongo fotos de todas las piezas en la balanza:
IMG_1380 copia.jpg

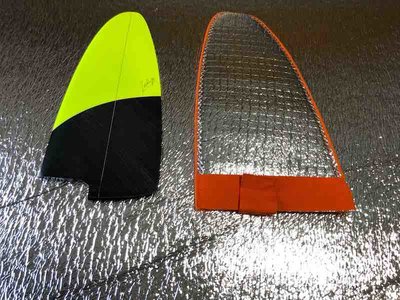

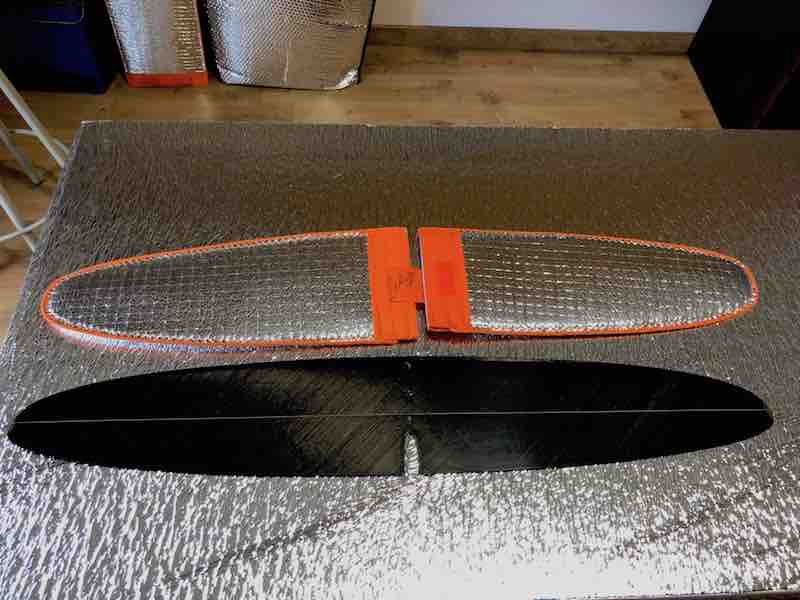

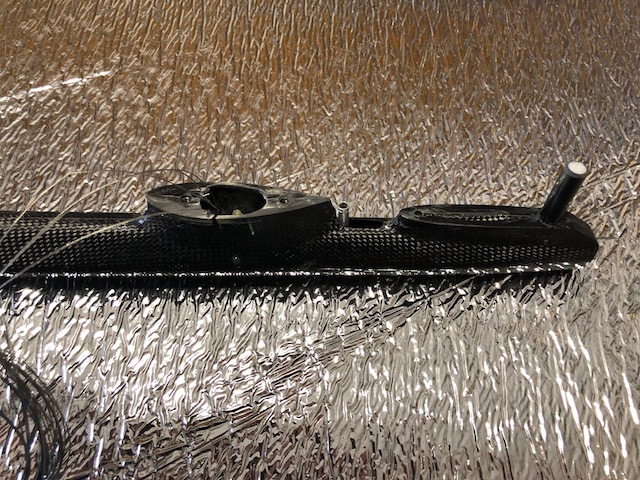

ESTABILIZADOR HORIZONTAL
IMG_1384 copia.jpg

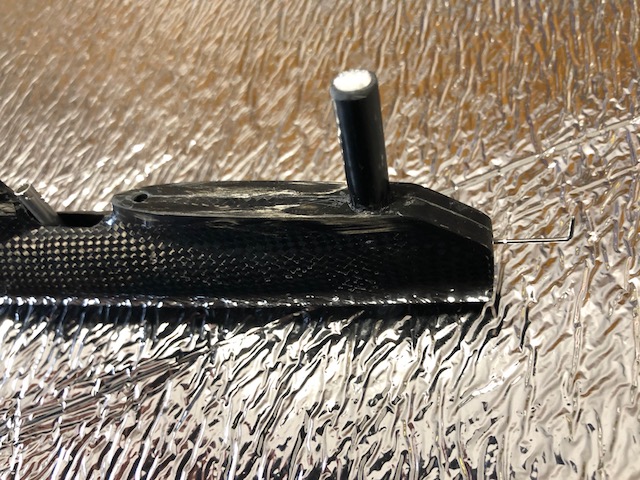

ESTABILIZADOR VERTICAL
IMG_1385 copia.jpg
PUNTA DERECHA ALA

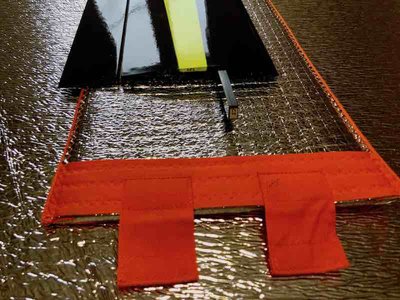

IMG_1387 copia.jpg
PUNTA ALA IZQUIERDA

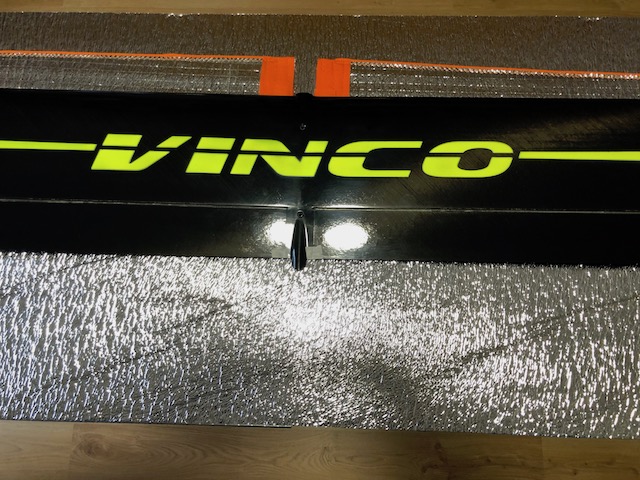

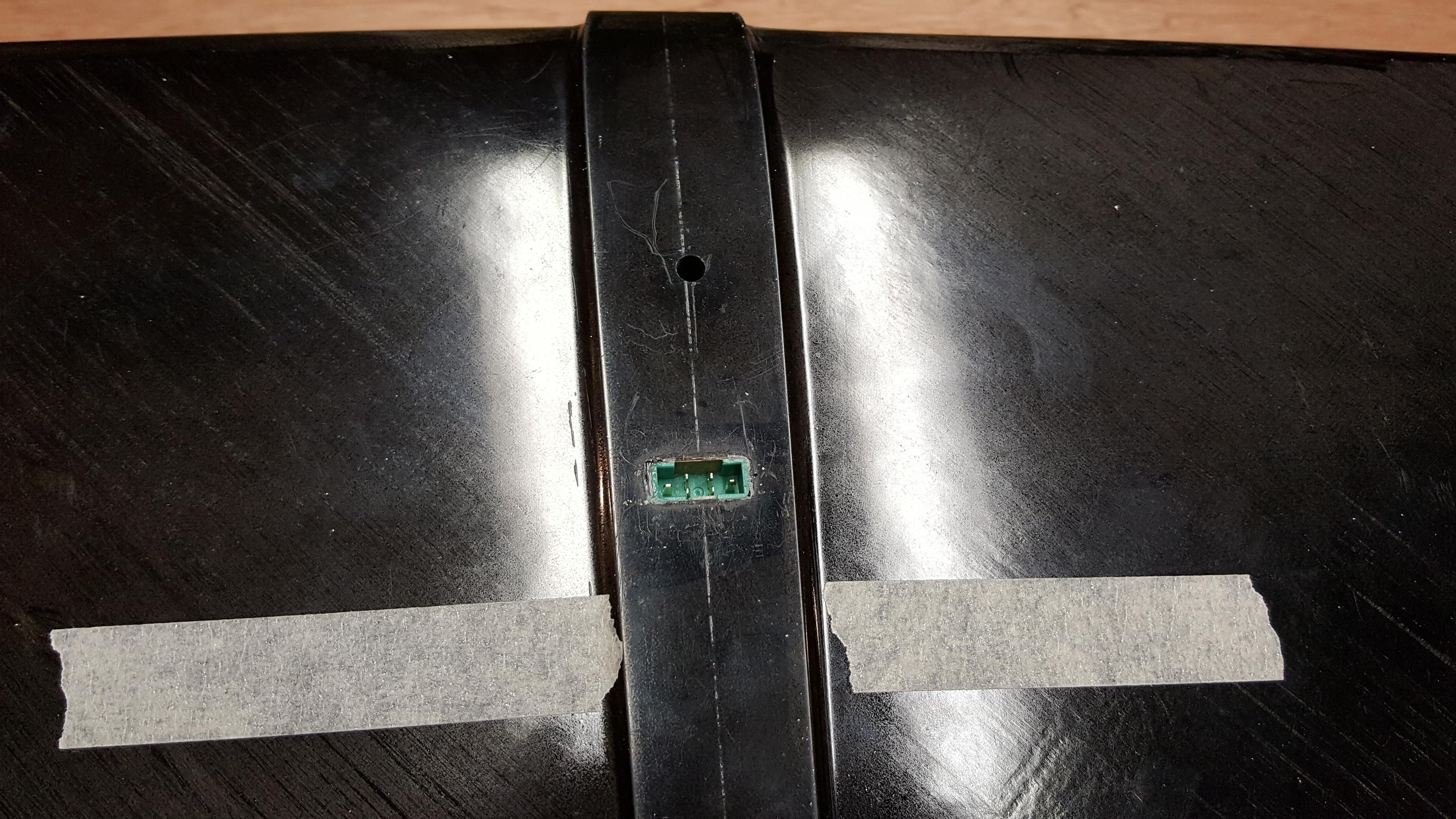

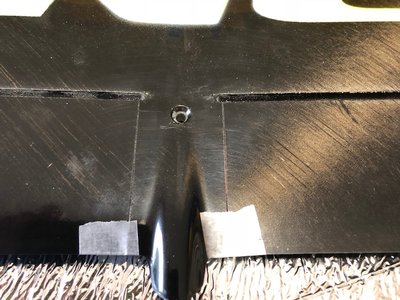

ALA CENTRAL
FUSELAJE
Avatar de Usuario
Por Soporte TB
#1383639

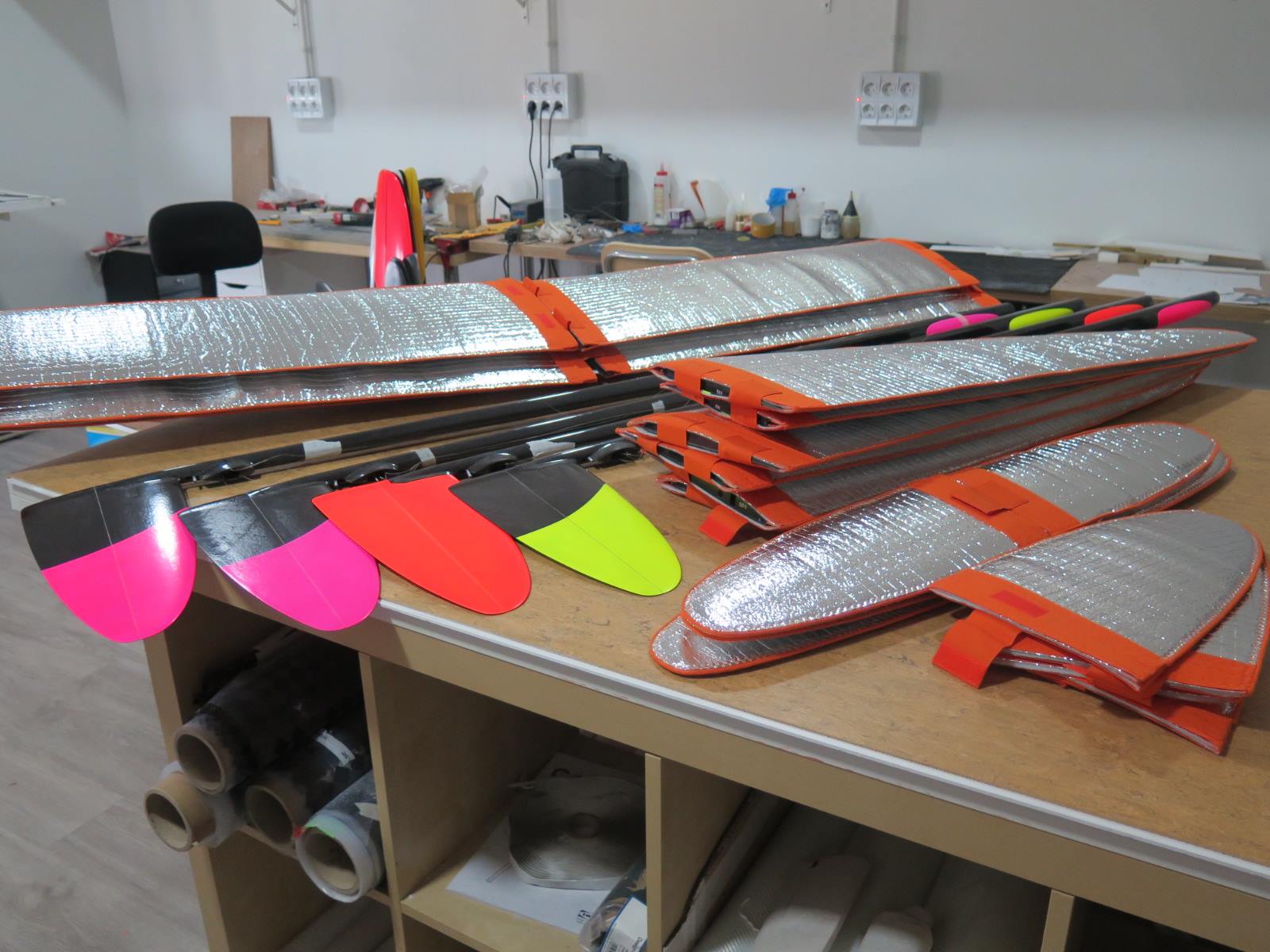

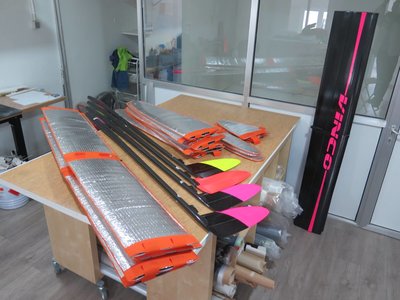

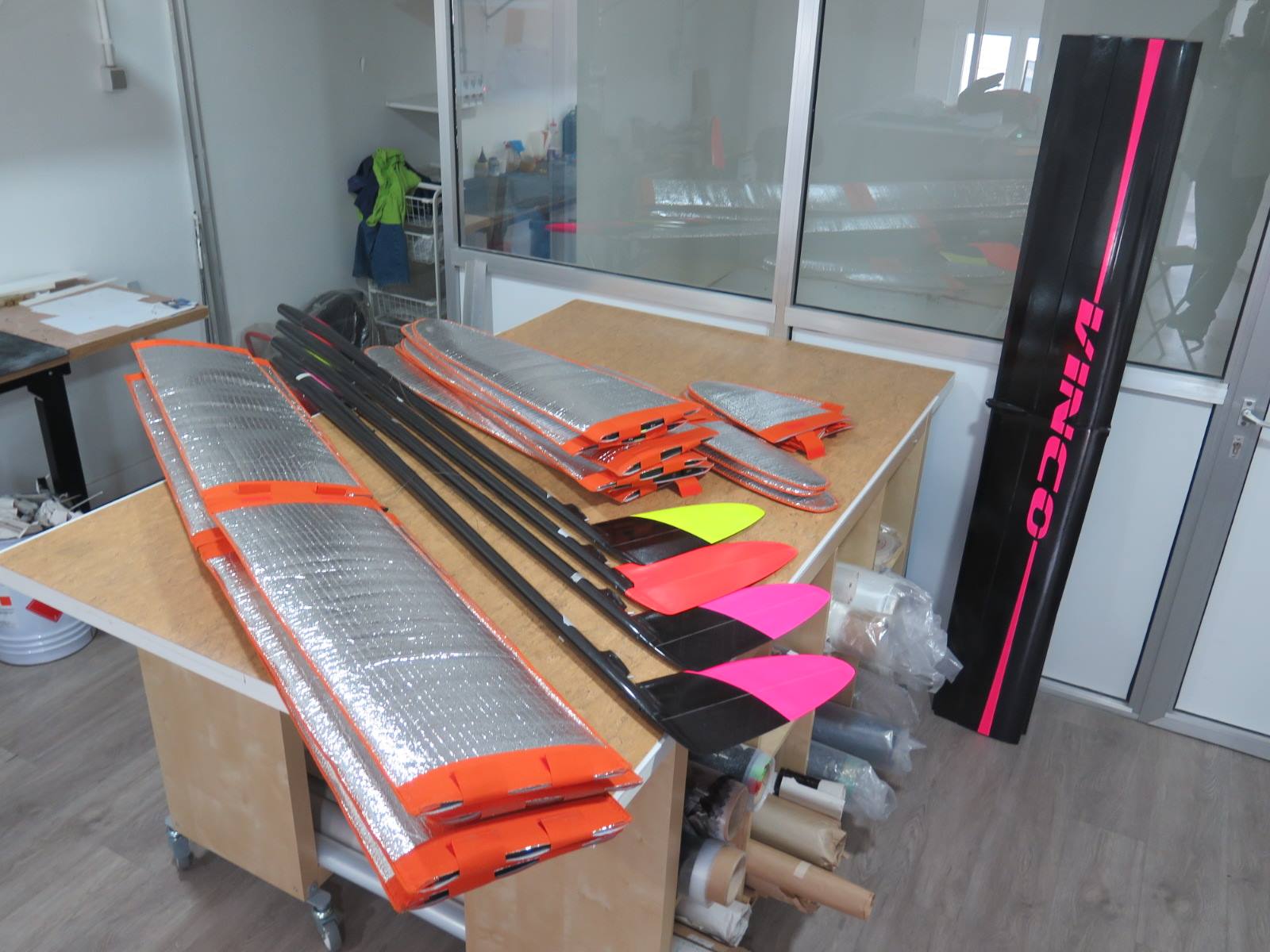

Fotos sacadas de la web del taller de Tecnoepoxy con VINCOS de distintas decoraciones:
VINCO TALLER1.jpg

VINCO TALLER2.jpg

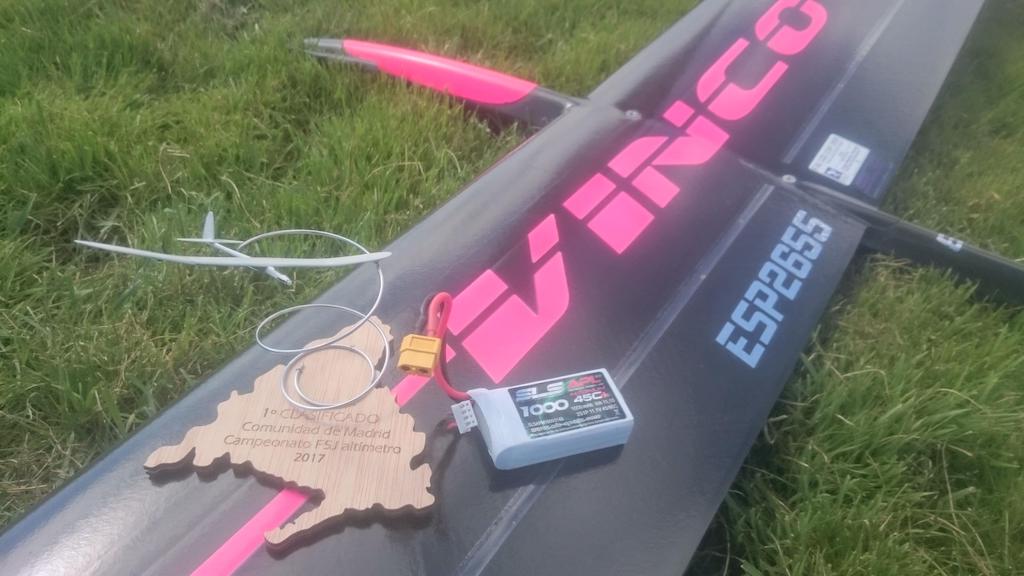

Y una foto del avión de Jorge con el trofeo del año 2017


PRIMERO COMUNIDAD DE MADRID F5J 2017.jpg
Avatar de Usuario
Por Soporte TB
#1383650

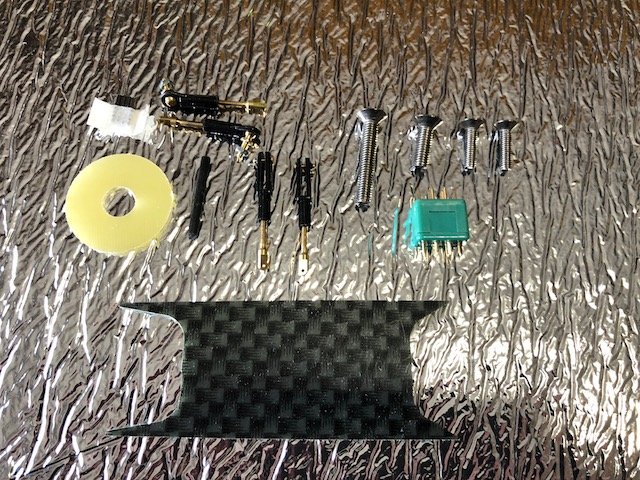

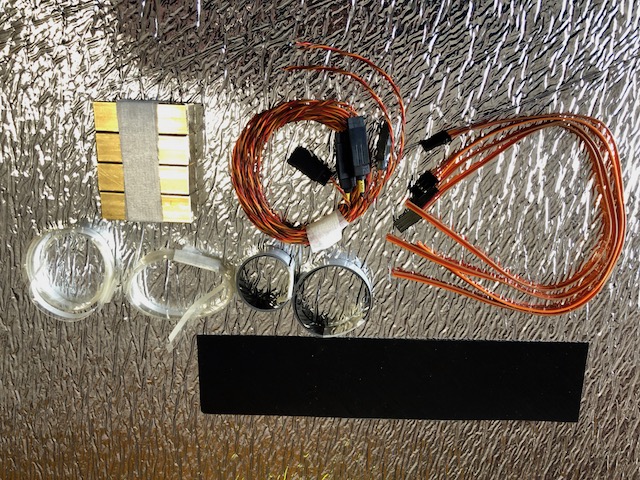

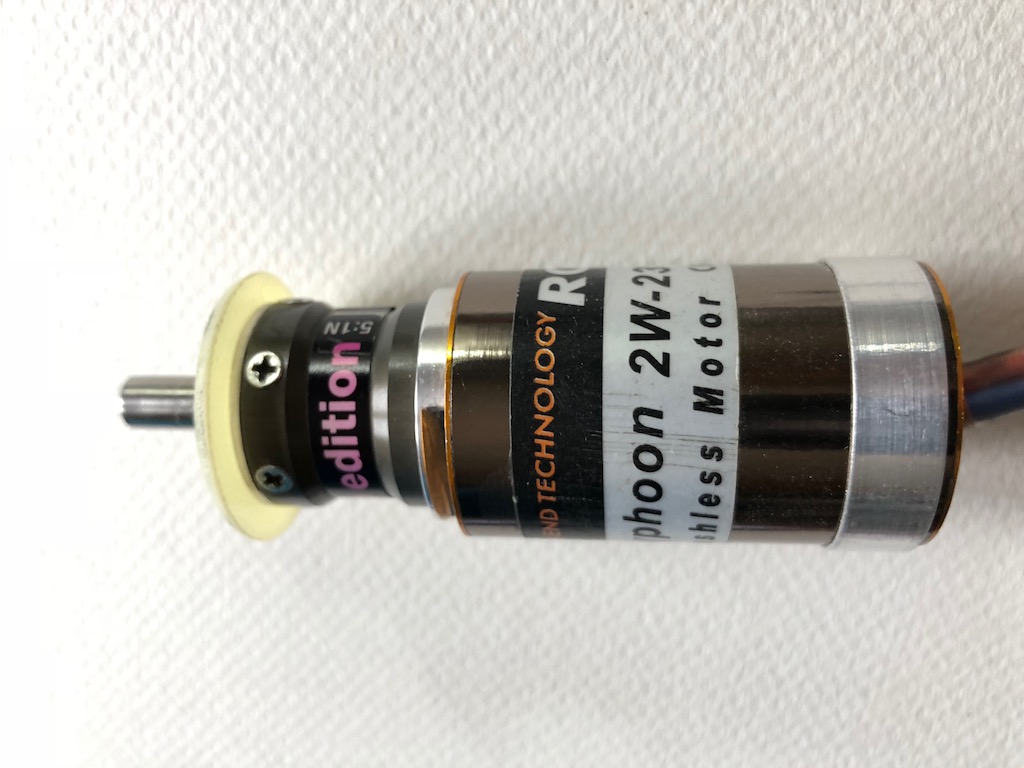

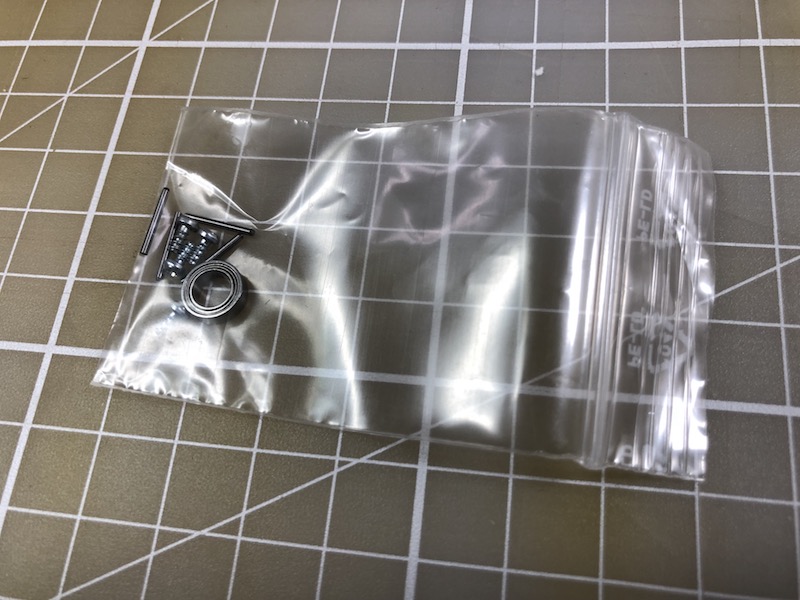

Accesorios incluidos en el kit:

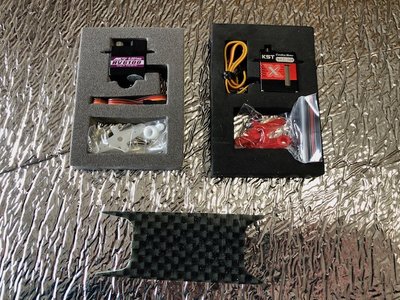

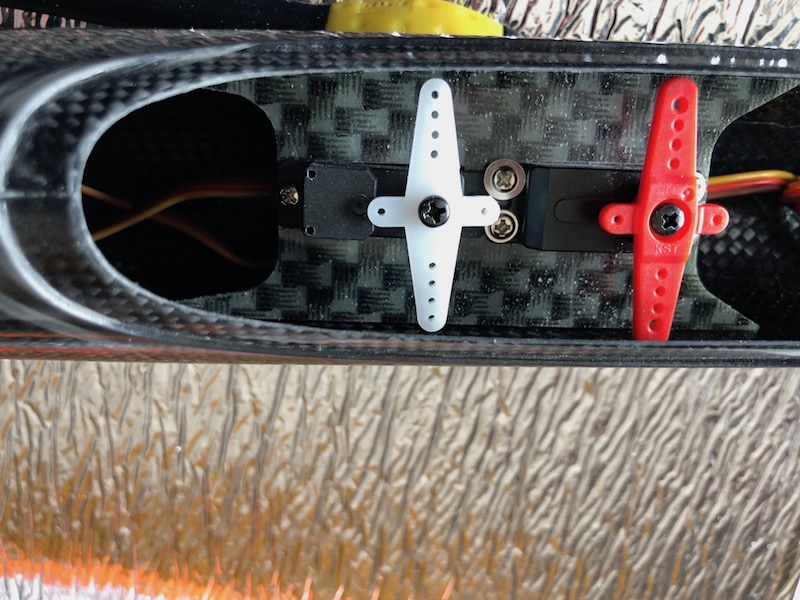

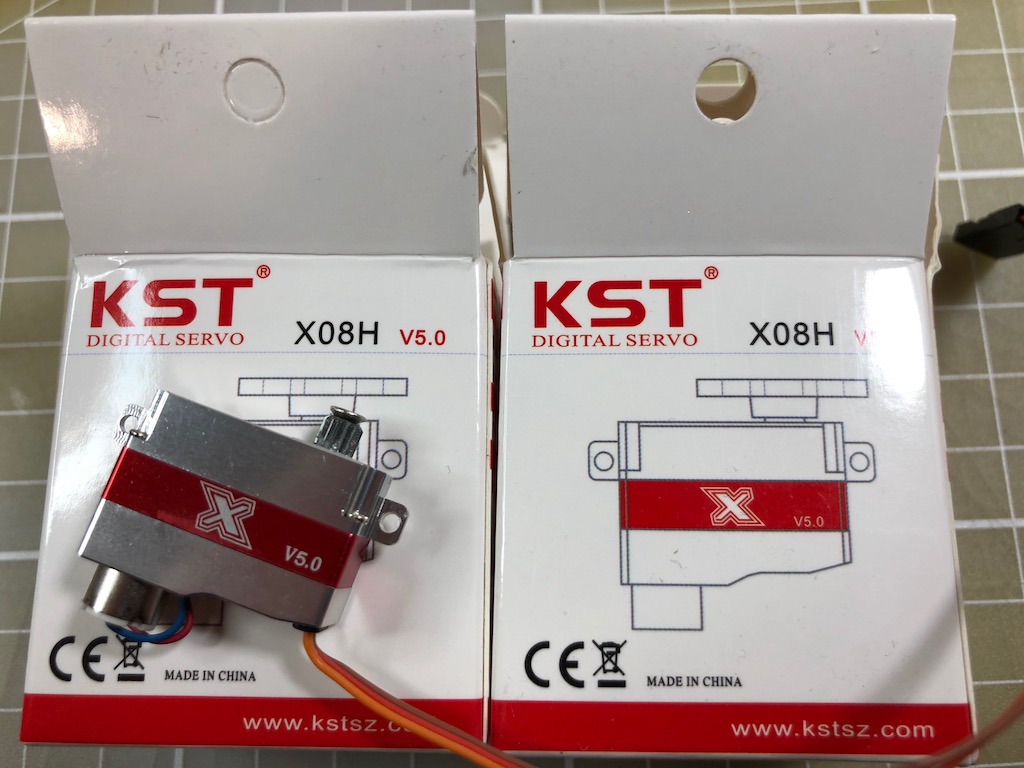

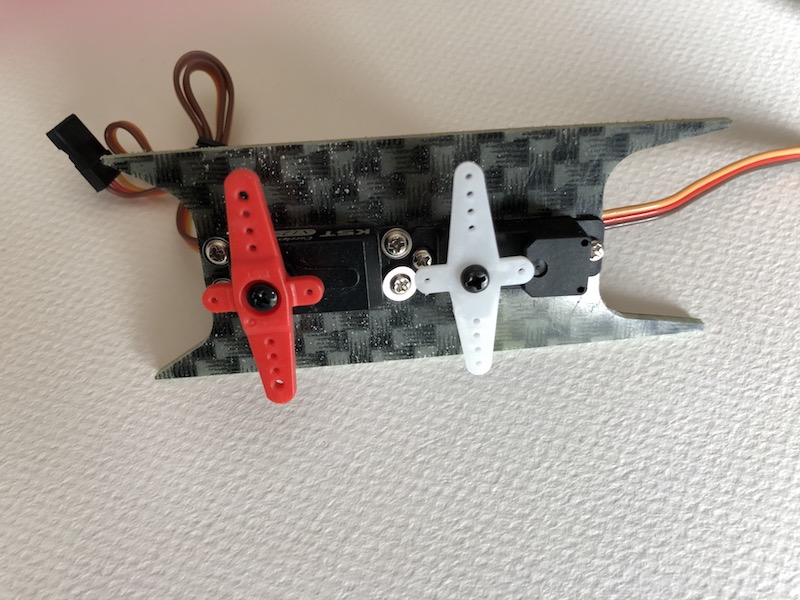

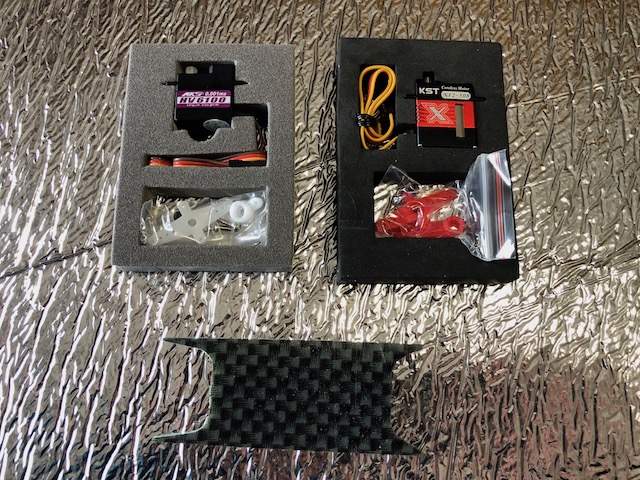

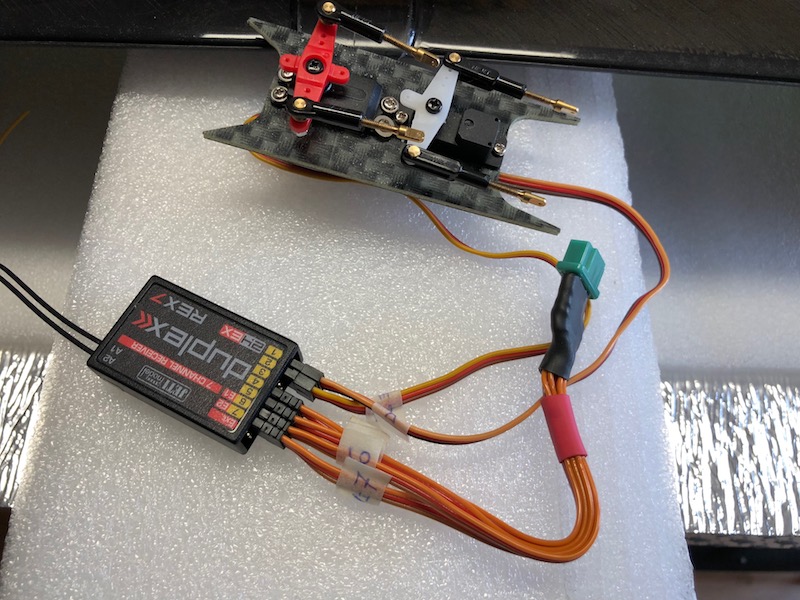

Como servos voy a poner los recomendados, los de profundidad y dirección son estos:

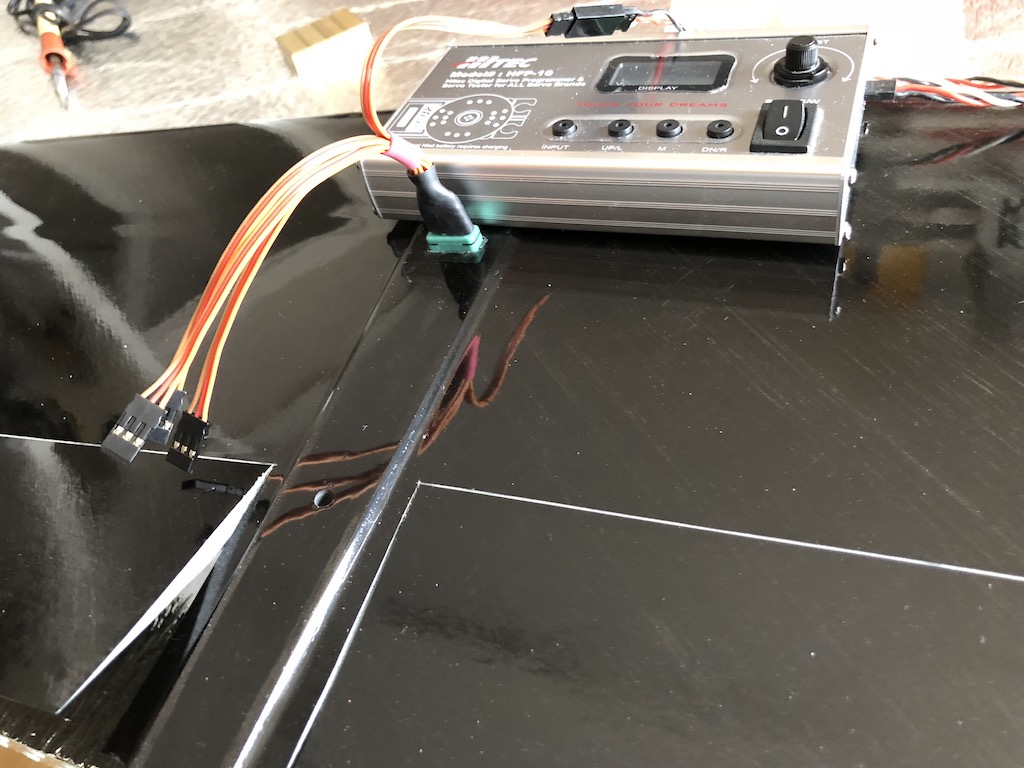

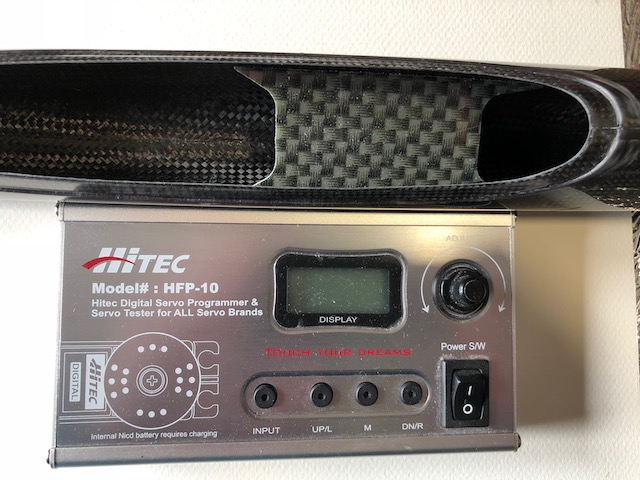

El equipo que yo utilizo para ajuste de servos es este:

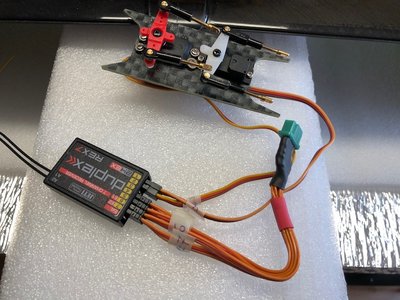

Bueno, al lio

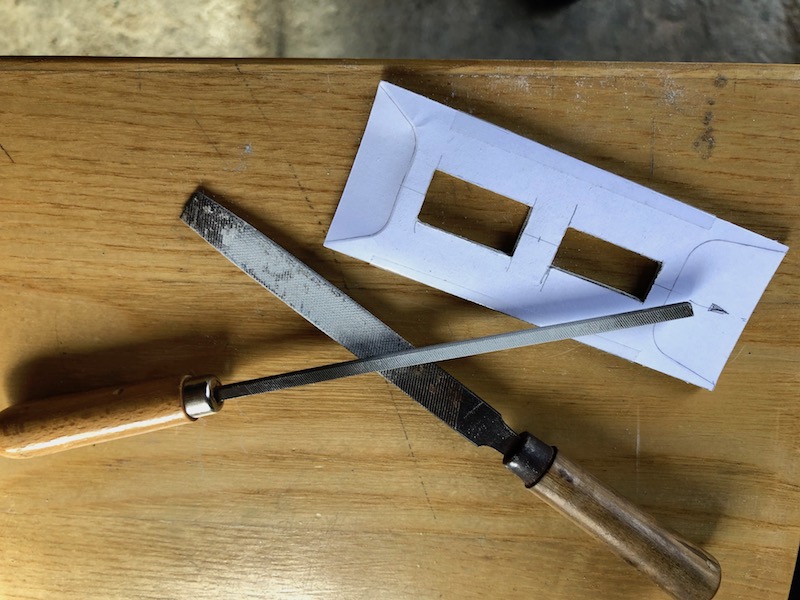

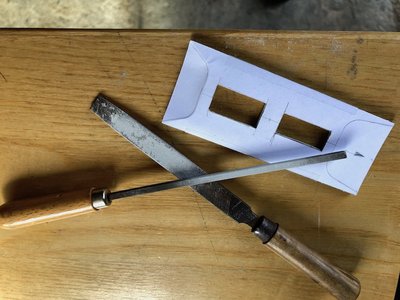

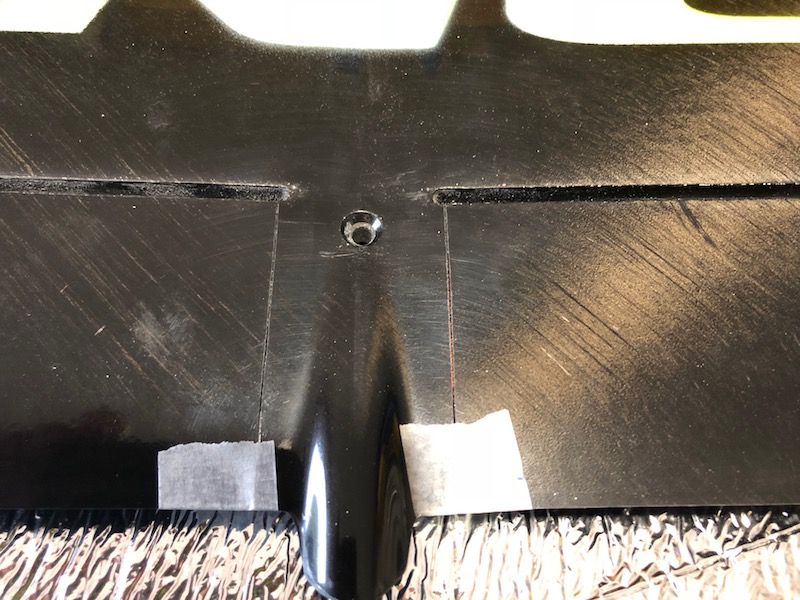

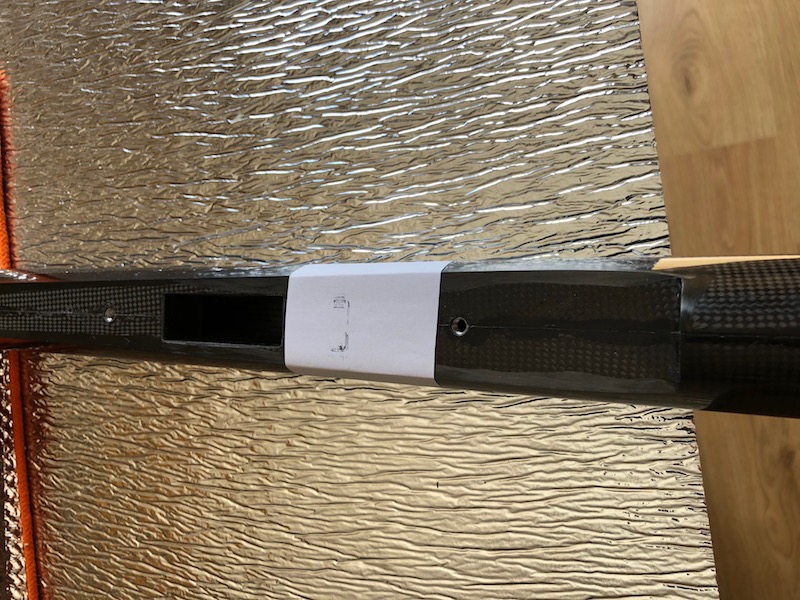

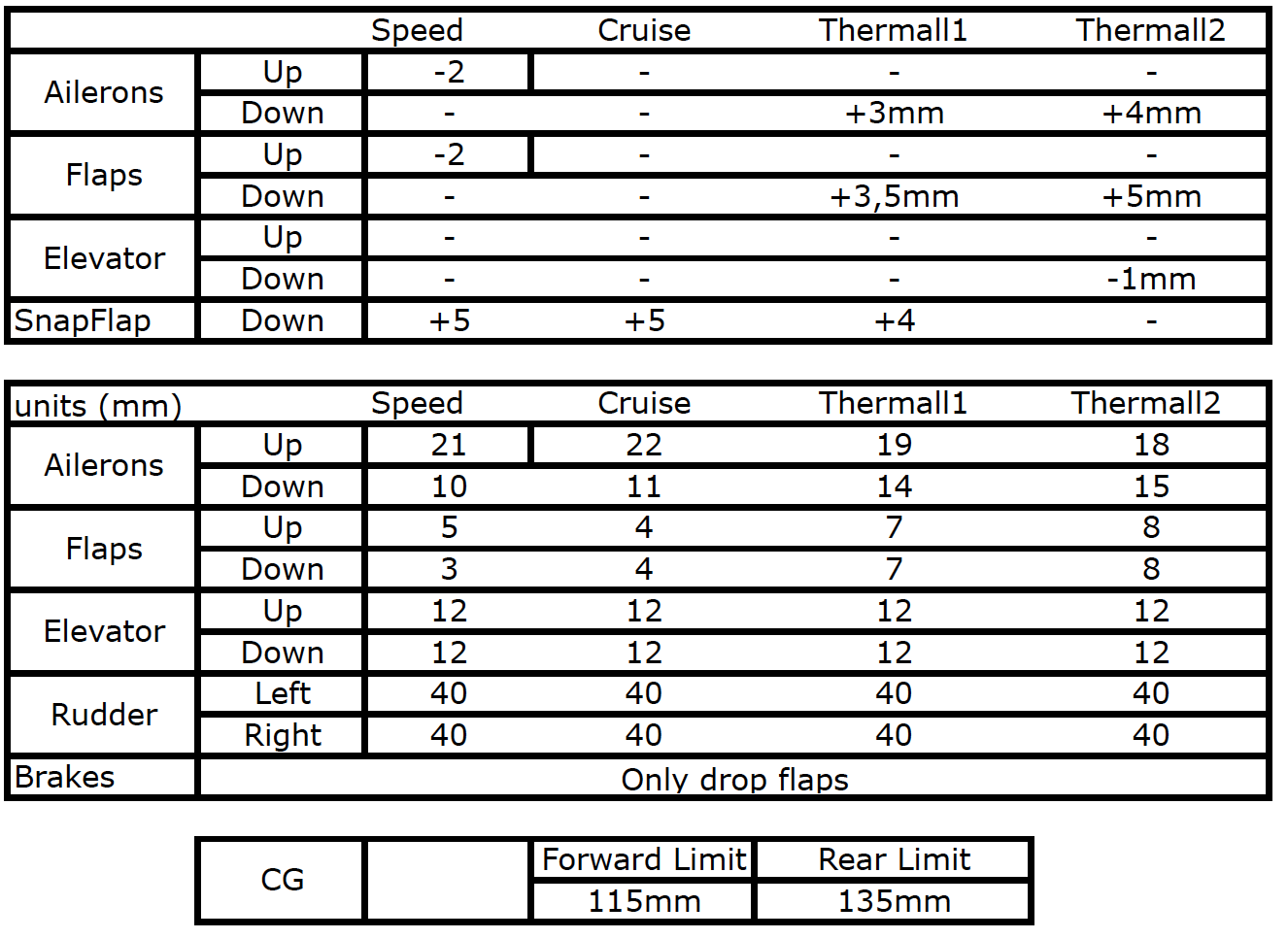

No los sujeto al fuselaje todavía, cuando este todo montado veo el CG donde queda y ese será cuando lo pegue.
Avatar de Usuario
Por Soporte TB
#1383654
Voy a concretar un poco más lo de la Versión Reforzada, tiene :
- Una capa más de carbono en el fuselaje.
- Los largueros están reforzados.
- La piel de carbono de las alas es más gruesa.
- El fuselaje esta reforzado.

Seguro que tiene alguna cosa más pero , creo, esto es lo importante.
Por Fran_Martos
#1383657
Muy bueno, ya veras como lo disfrutas, enhorabuena por la adquisición, sin duda uno de los mejores modelos que se pueden comprar a día de hoy.......bajo mi punto de vista claro, jejeje.

Salu2
Avatar de Usuario
Por Soporte TB
#1383768

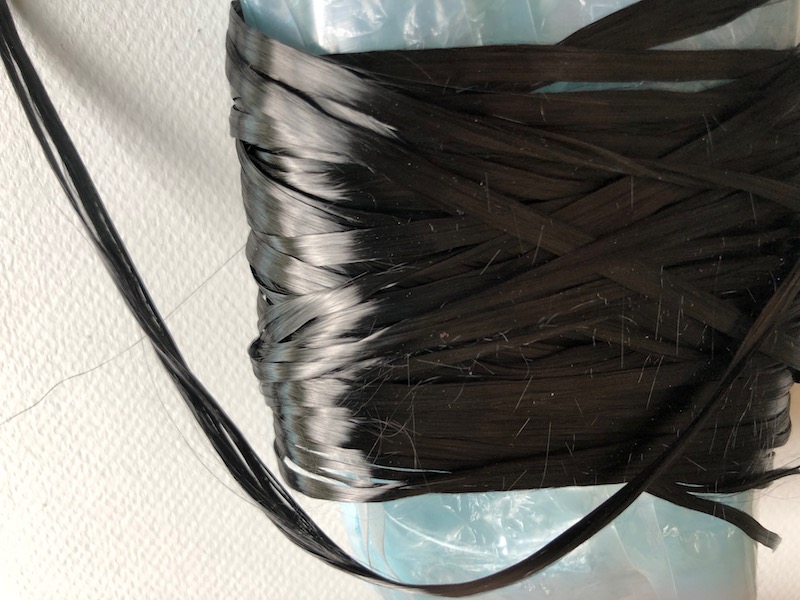

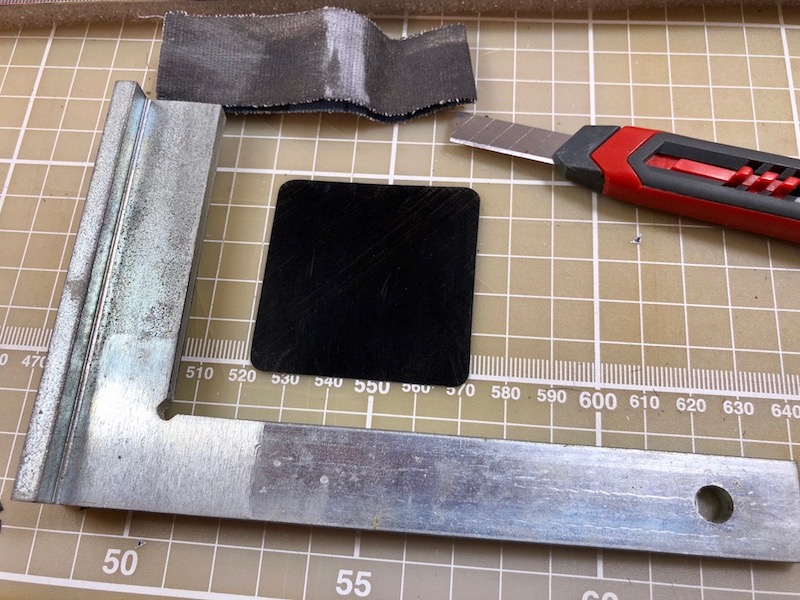

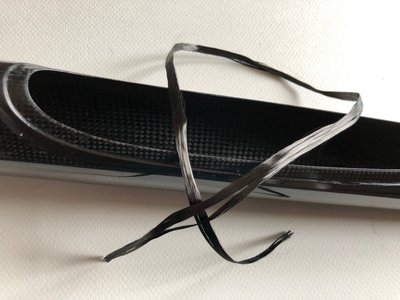

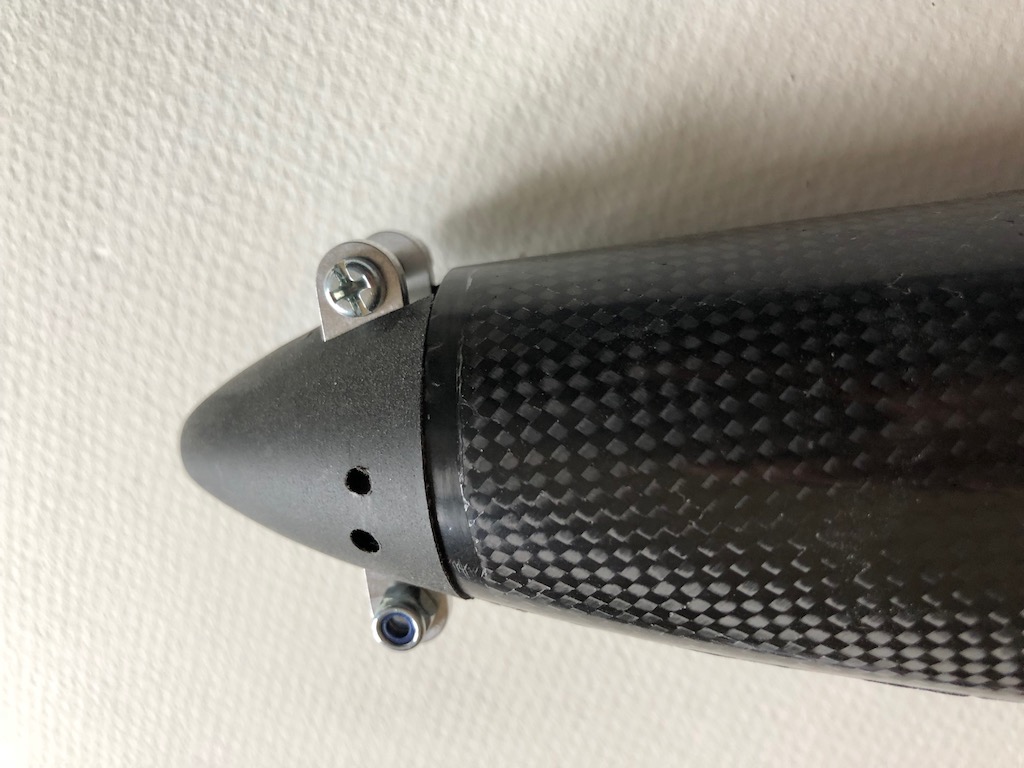

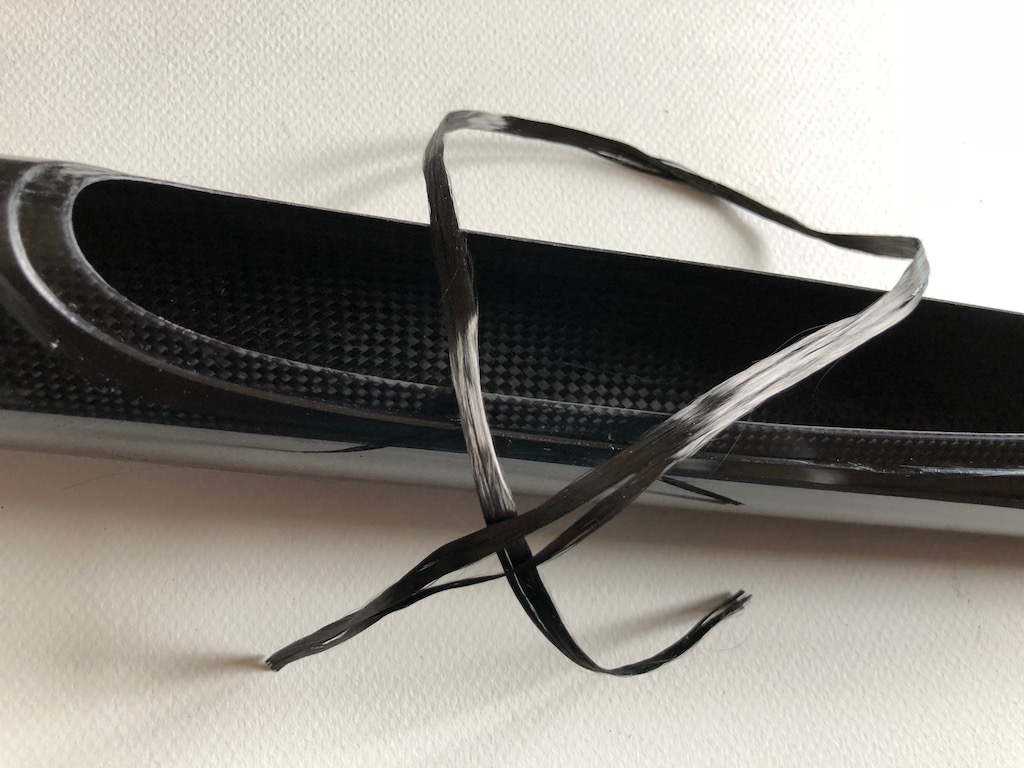

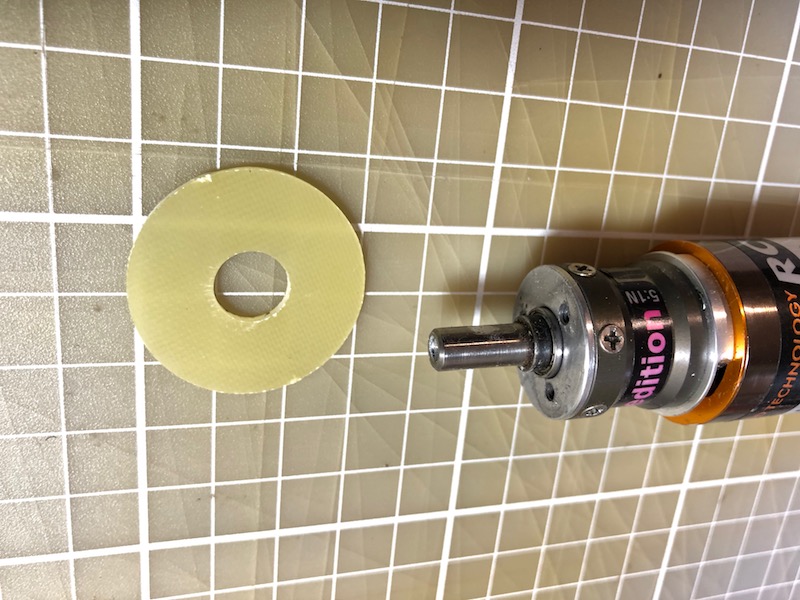

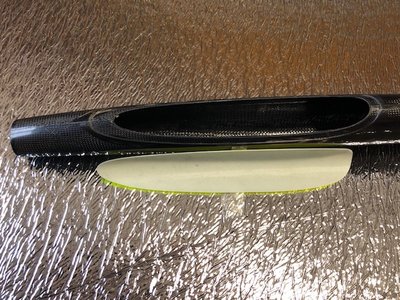

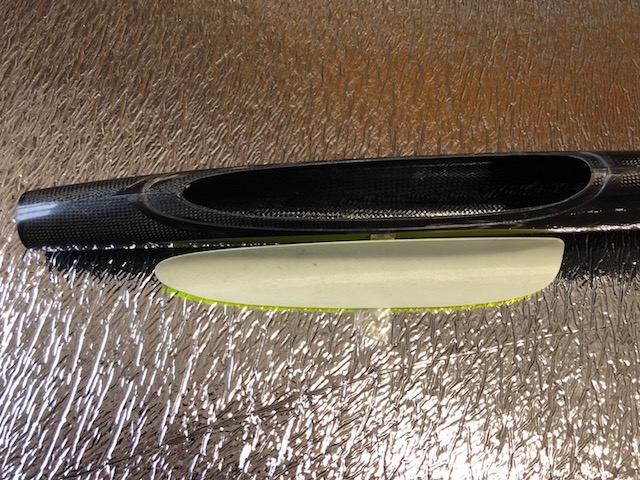

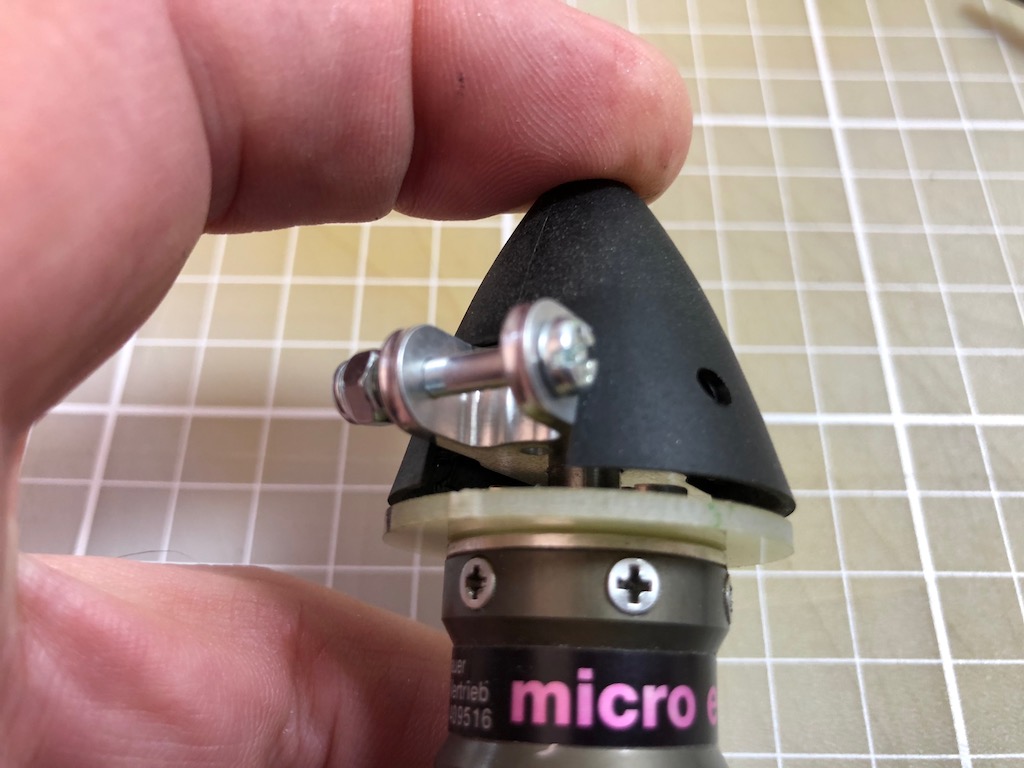

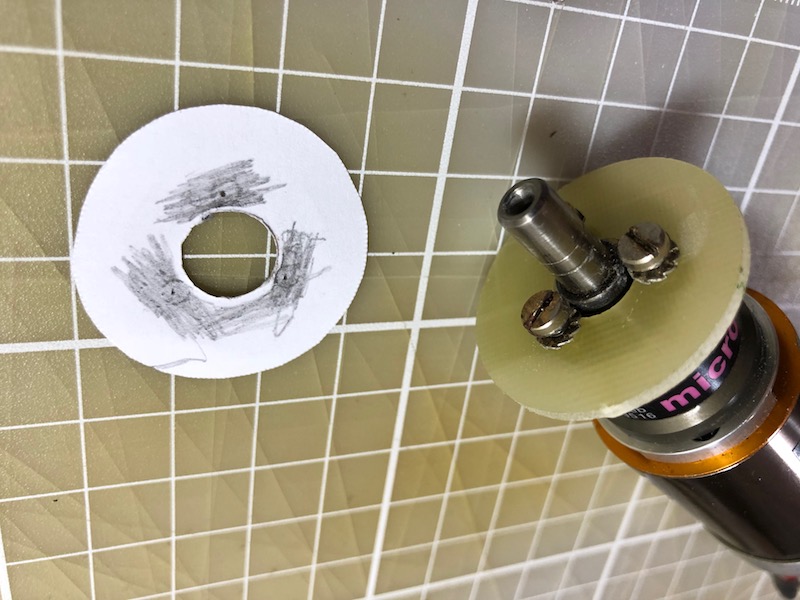

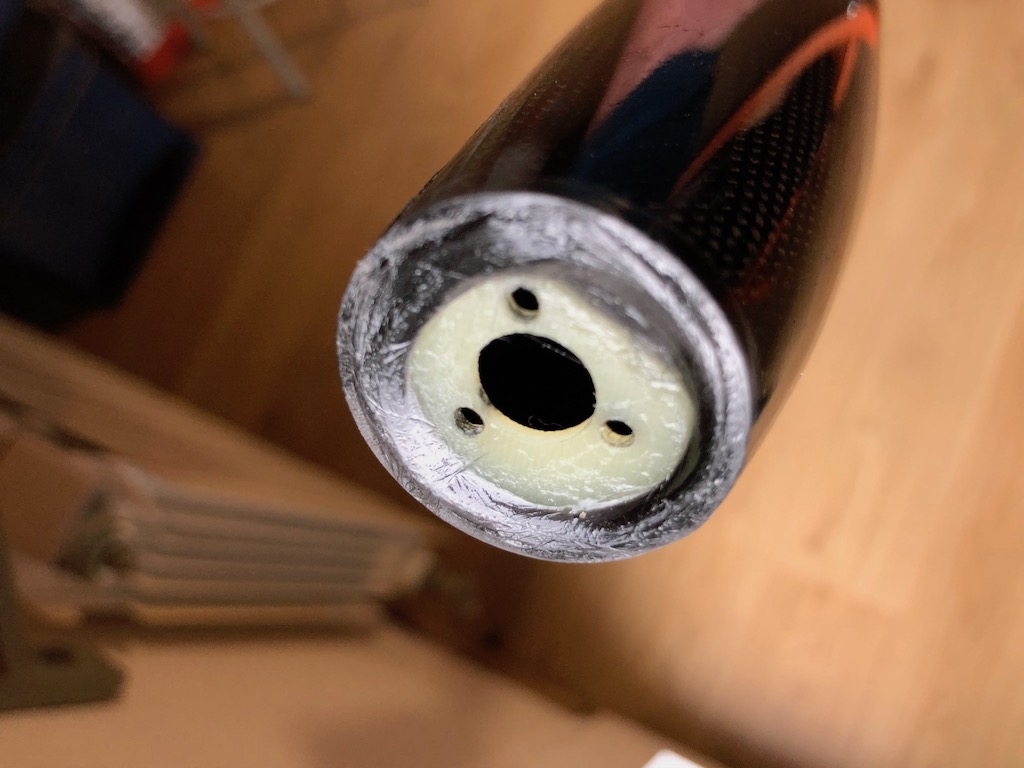

Voy a poner unas mechas de carbono, en el cono y en la cabina
Mecha de carbono

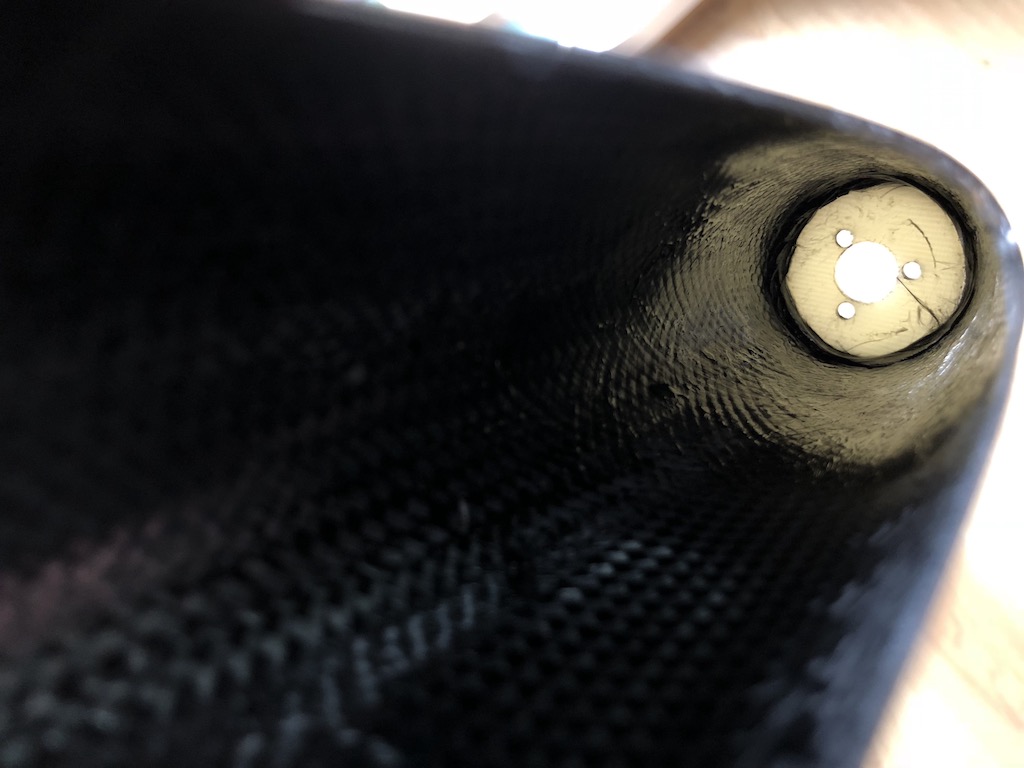

Por el interior
Por el exterior

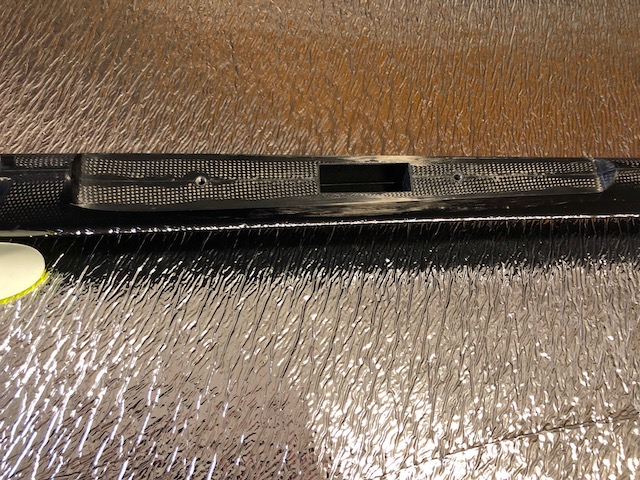

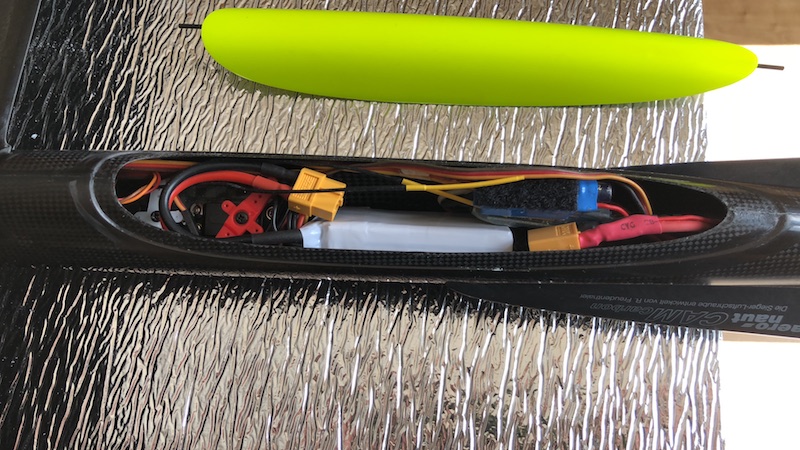

Por el interior de la cabina
Avatar de Usuario
Por Soporte TB
#1383769

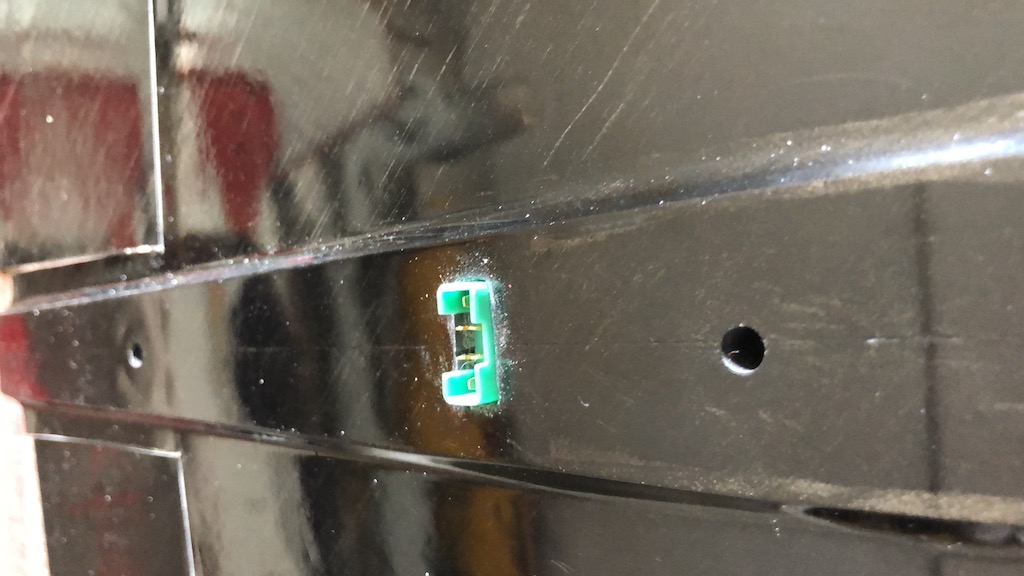

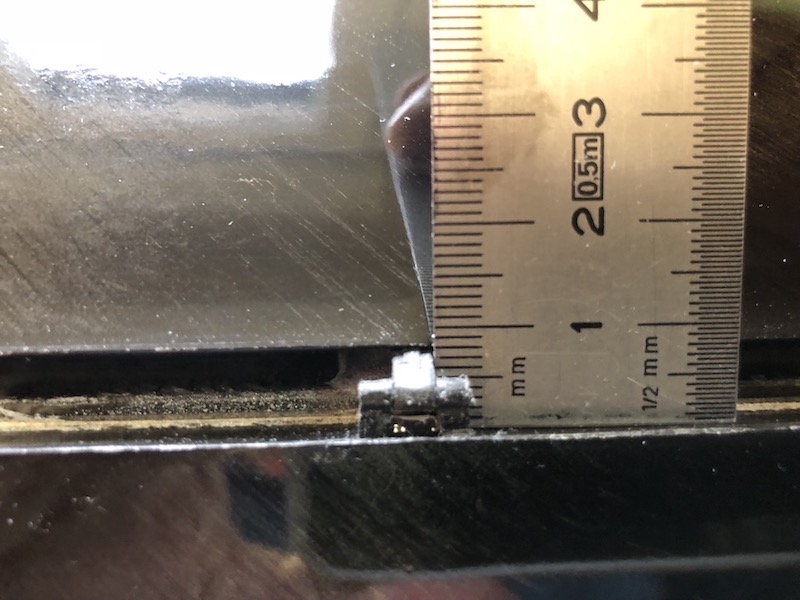

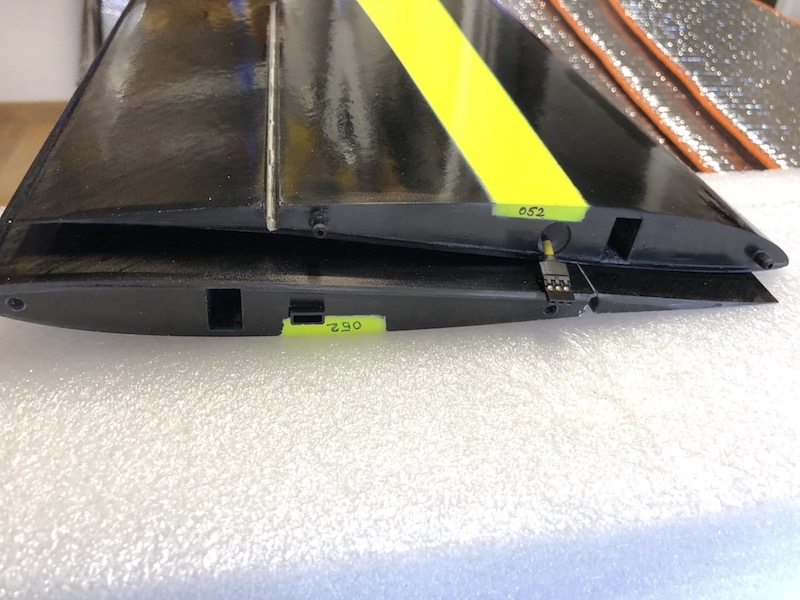

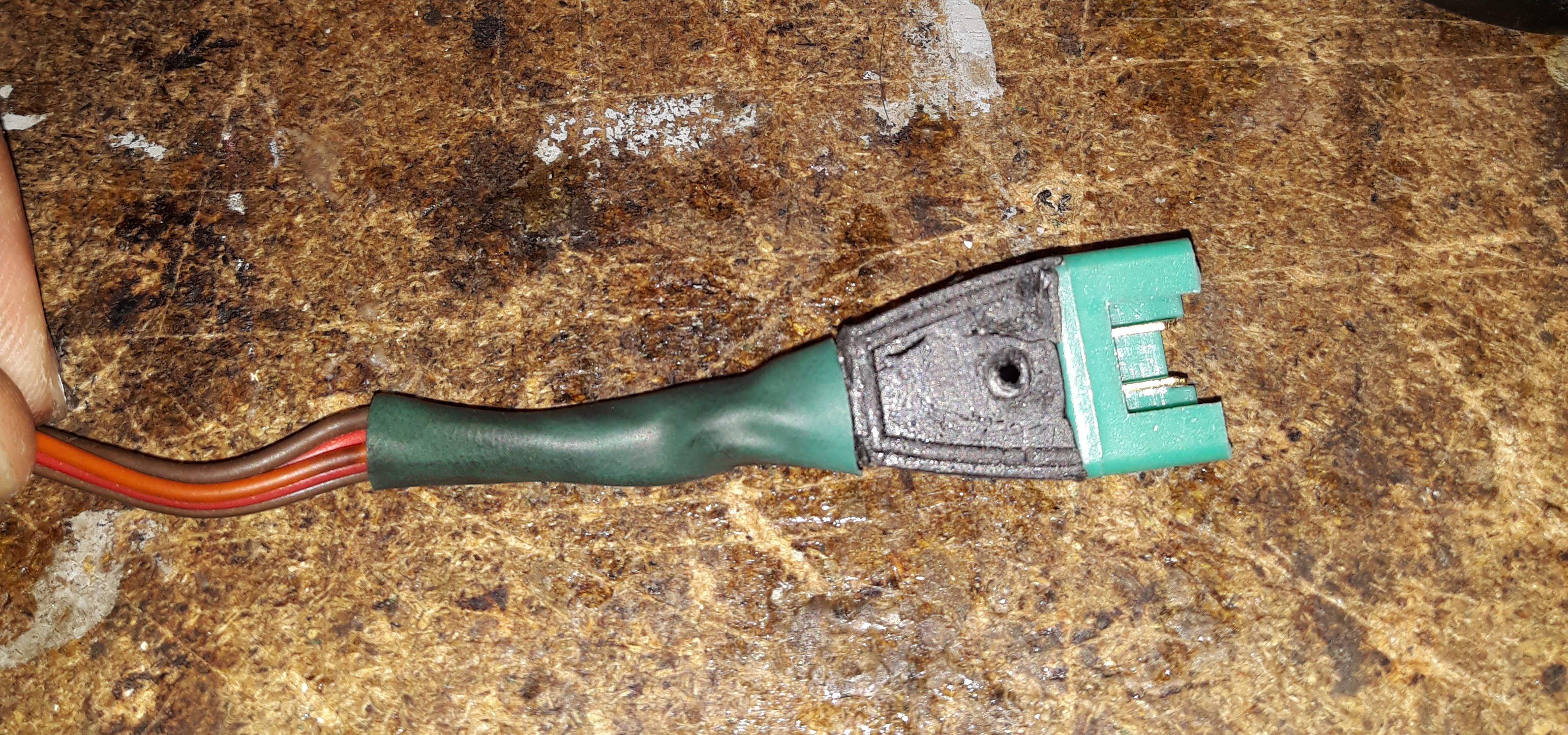

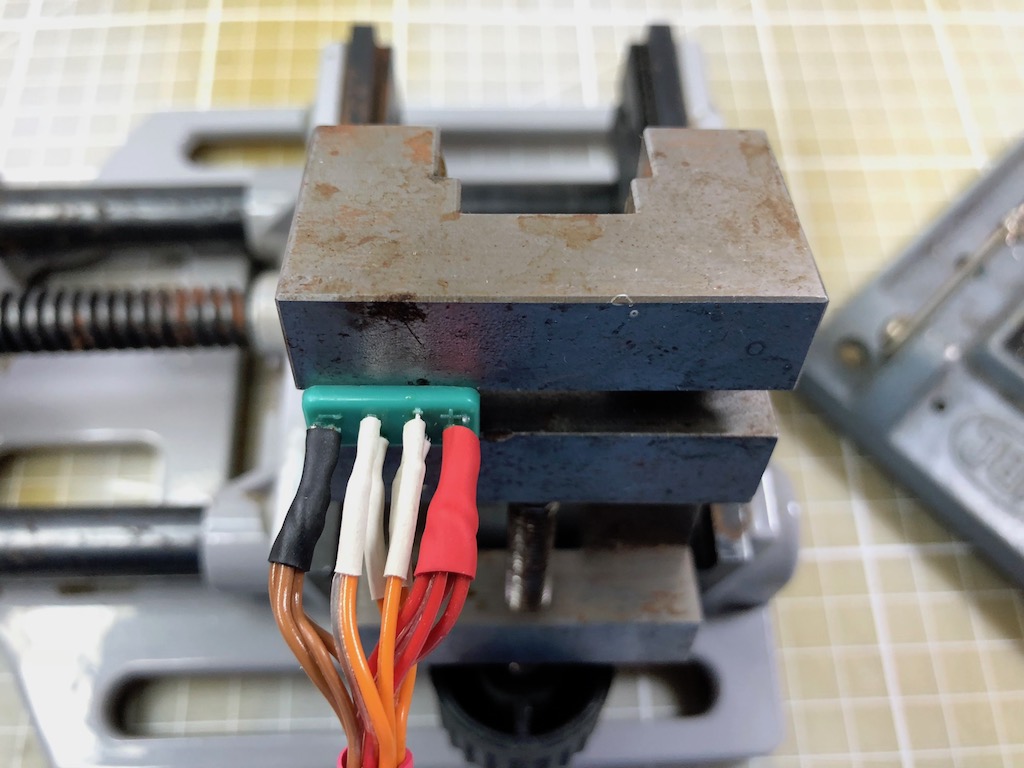

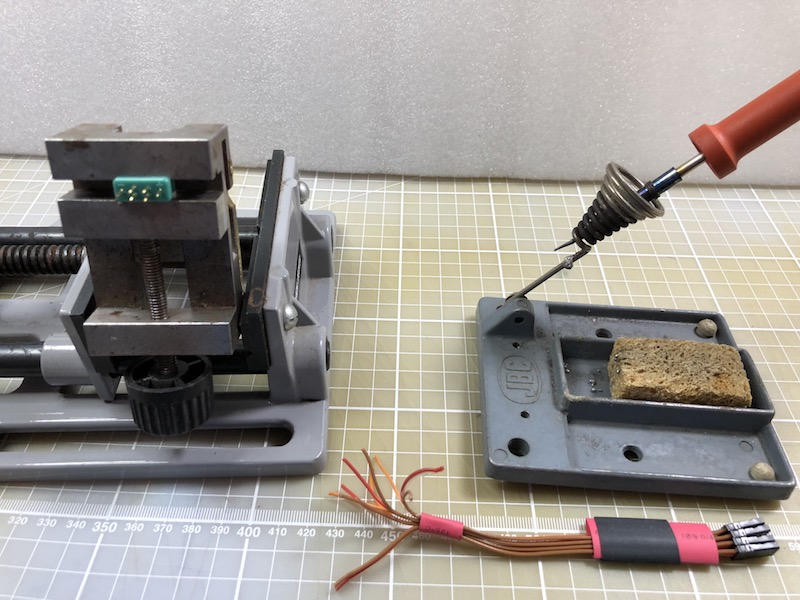

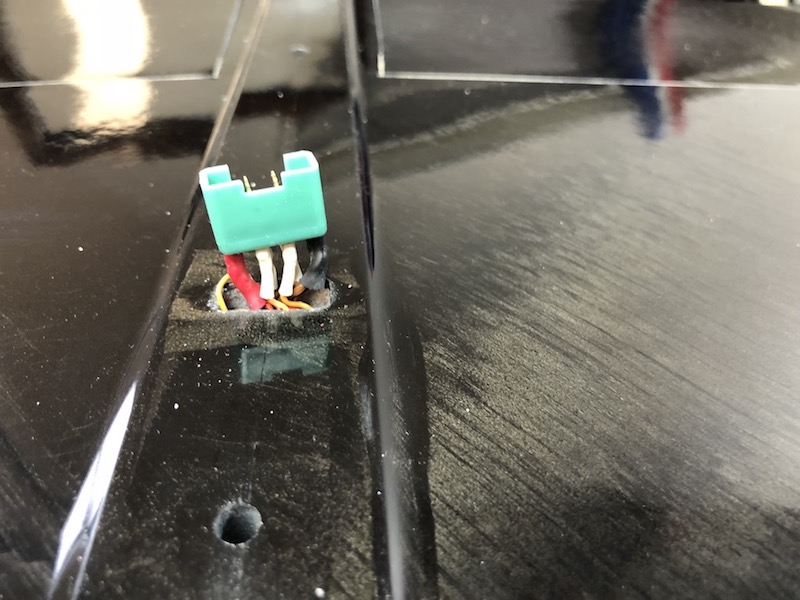

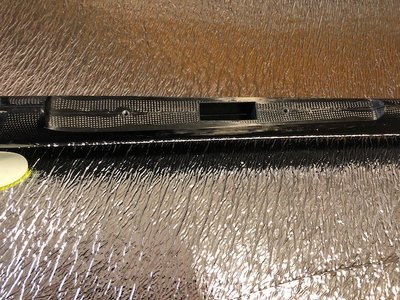

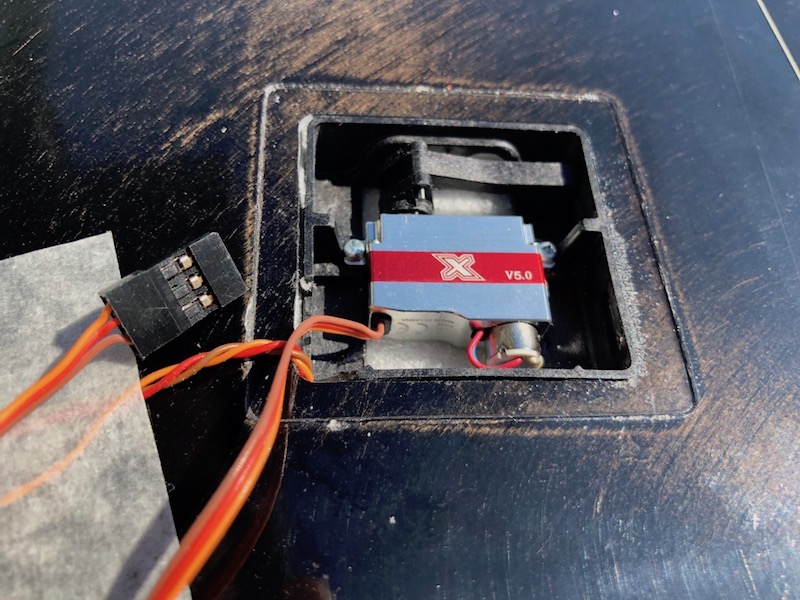

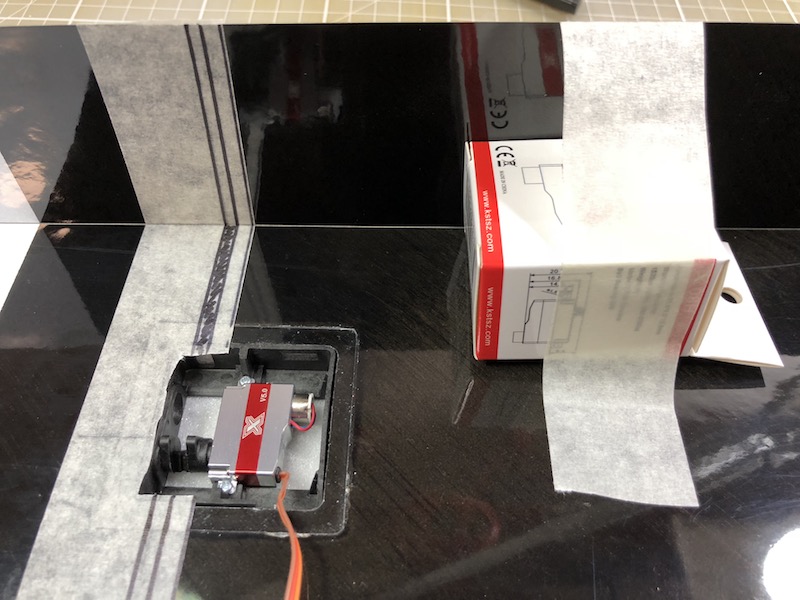

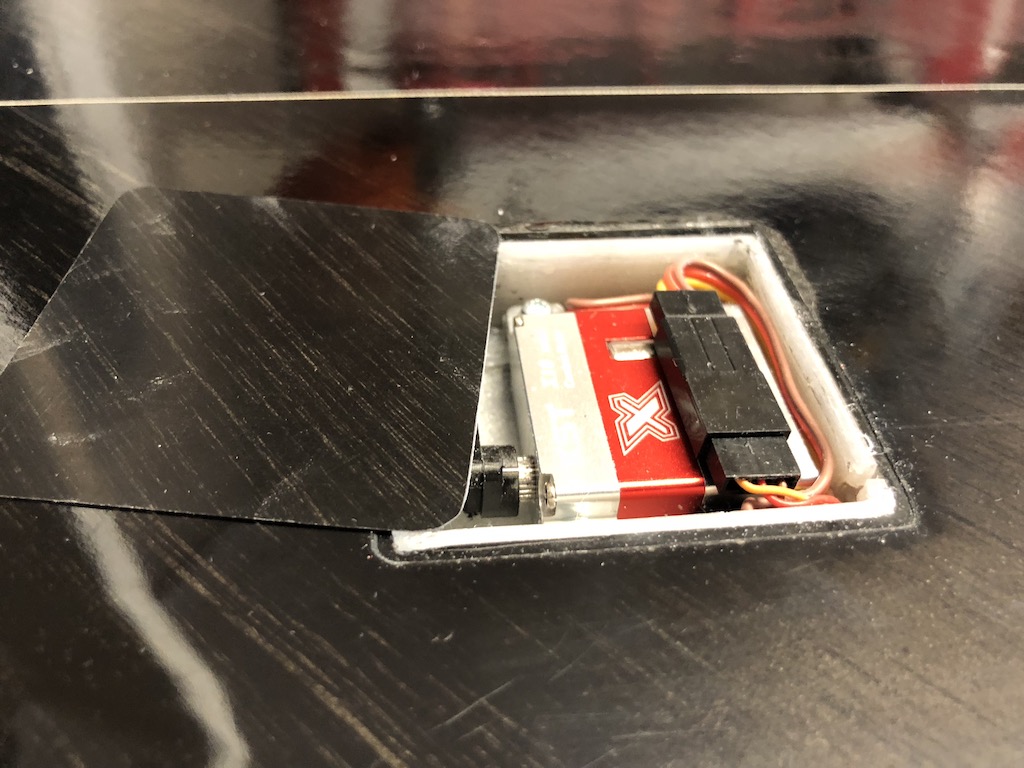

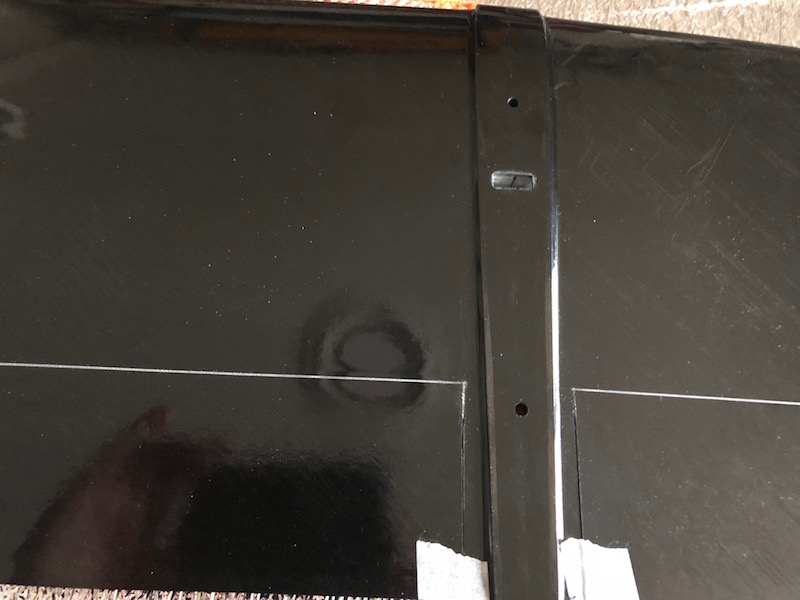

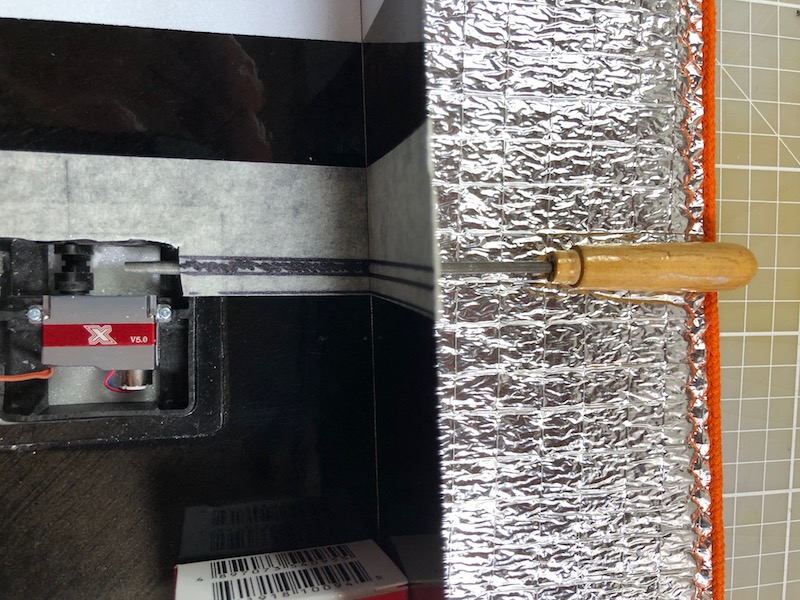

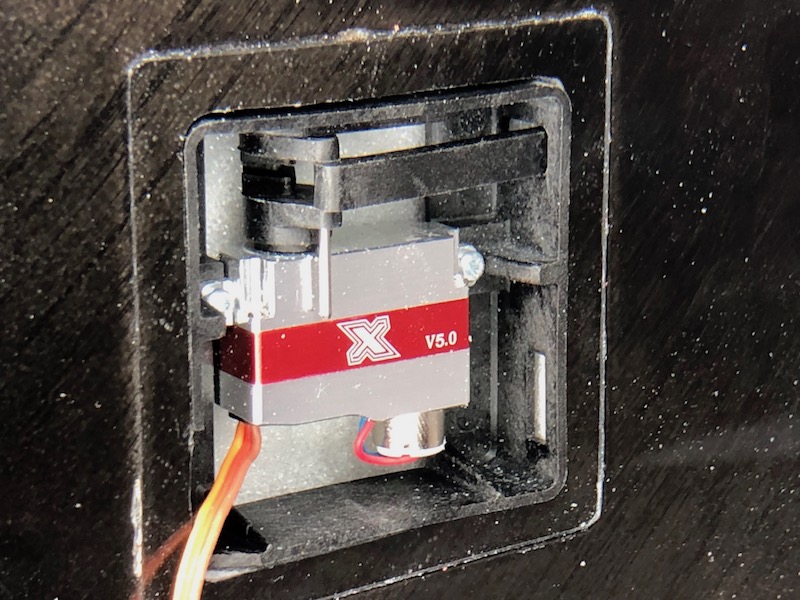

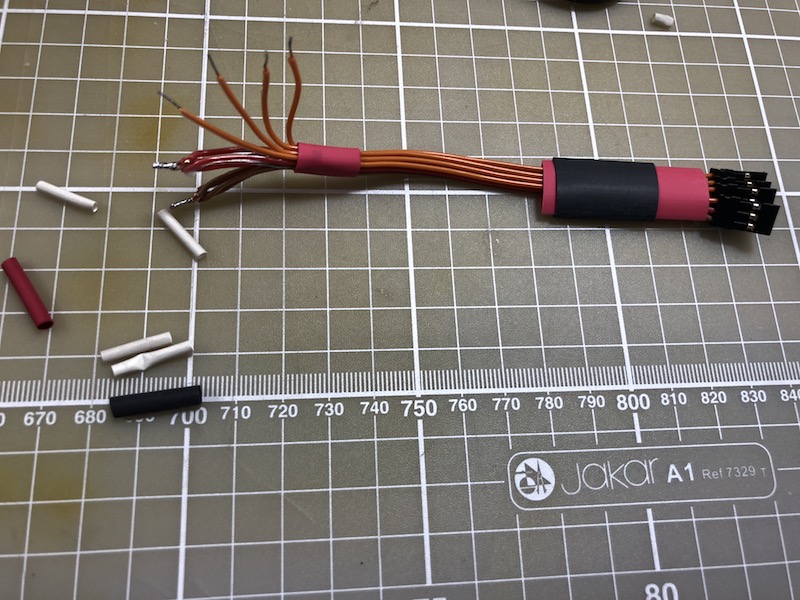

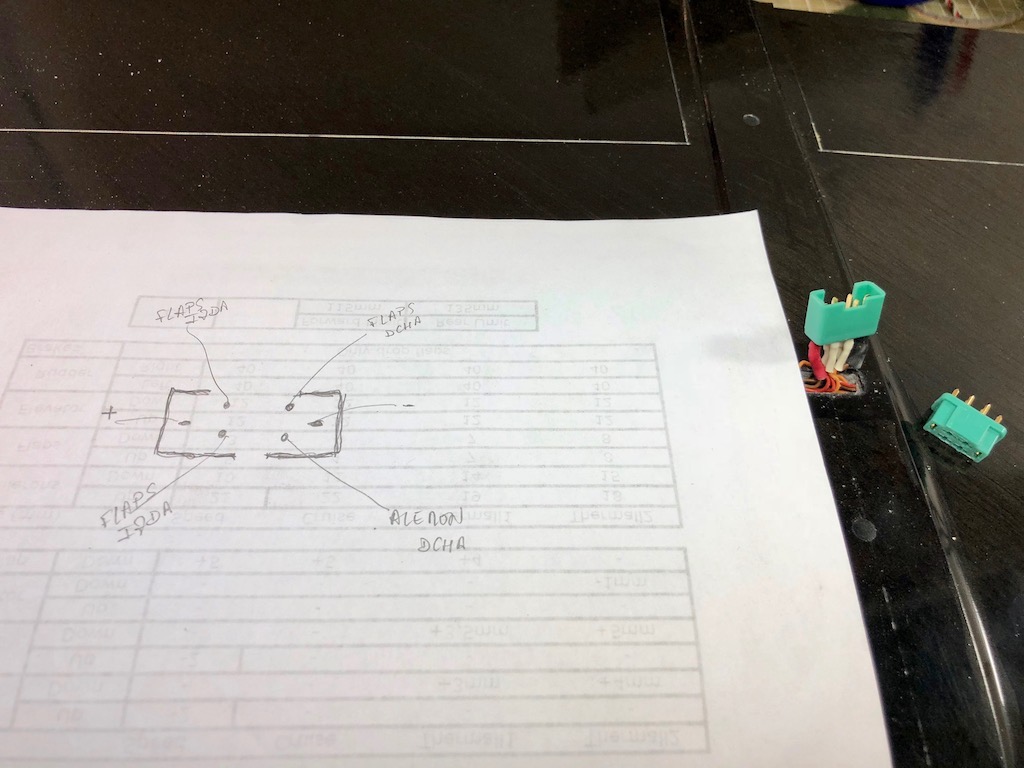

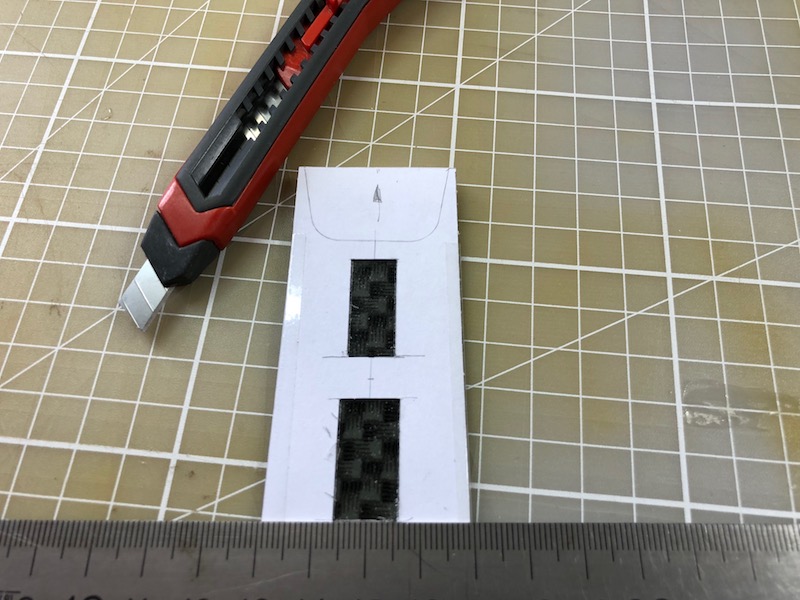

Primero los servos de alerones

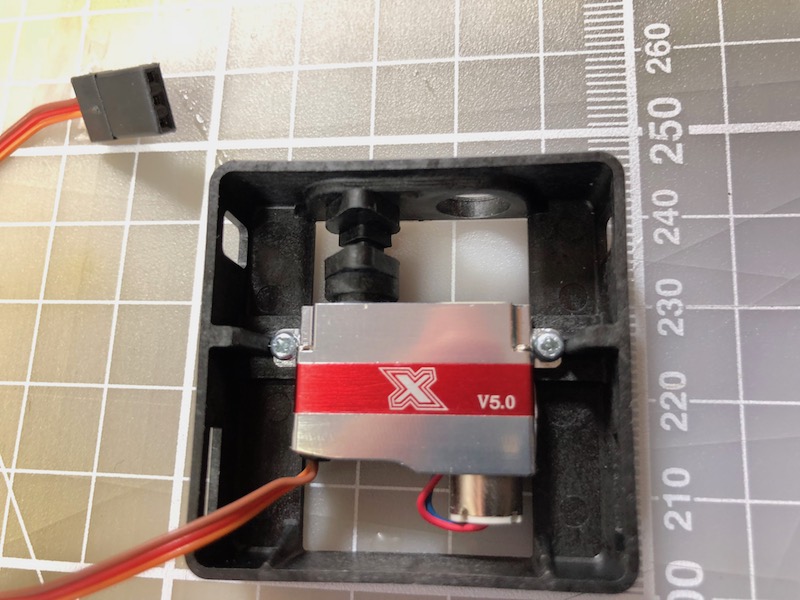

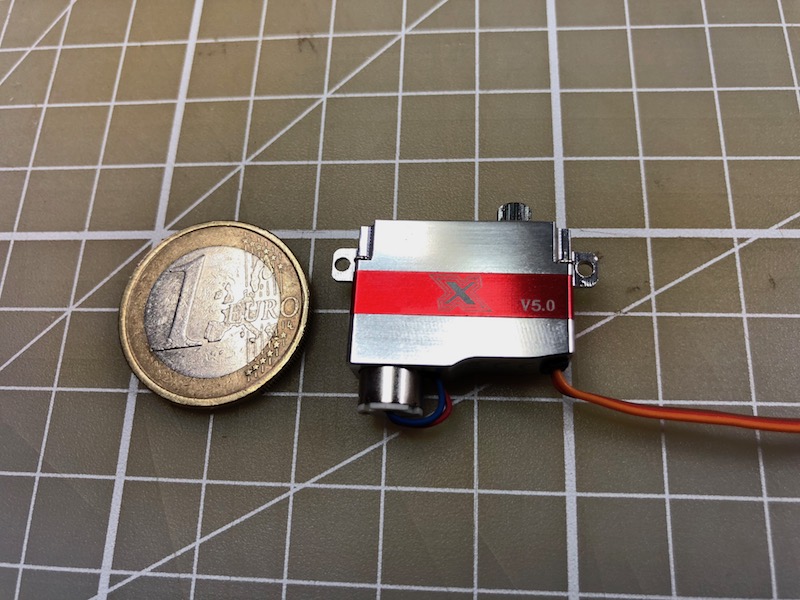

Los servos de alerones

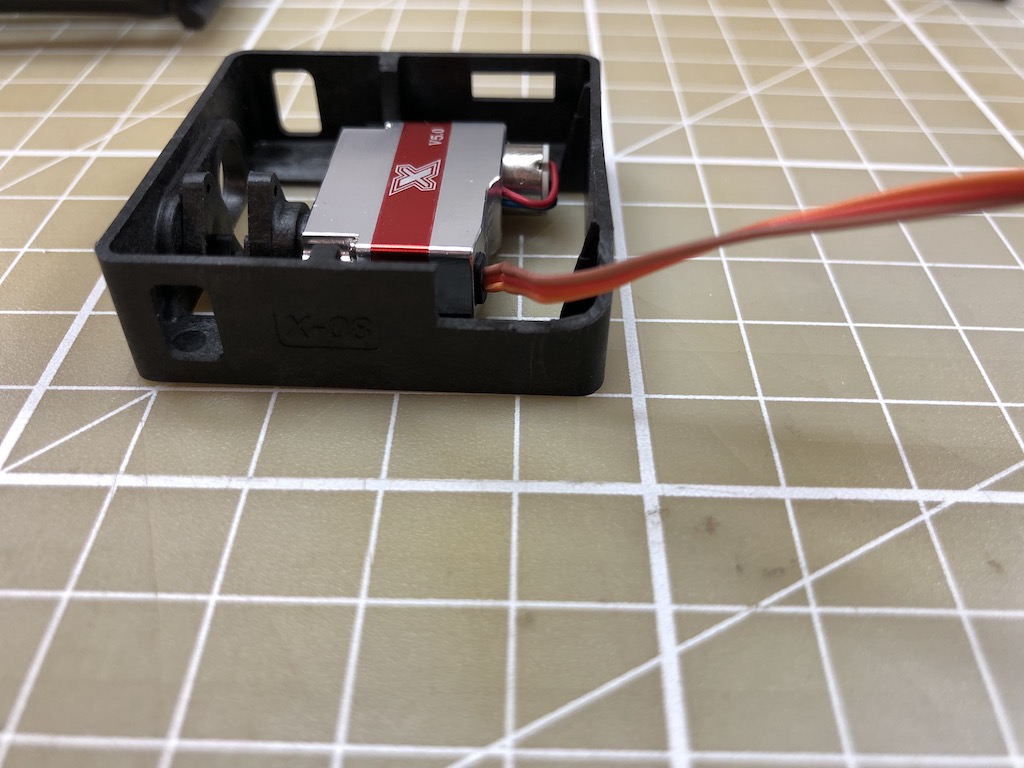

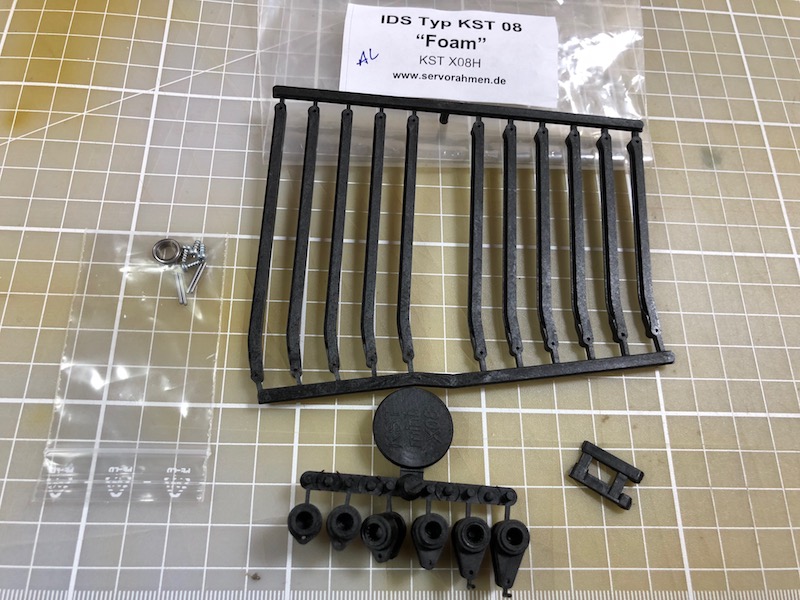

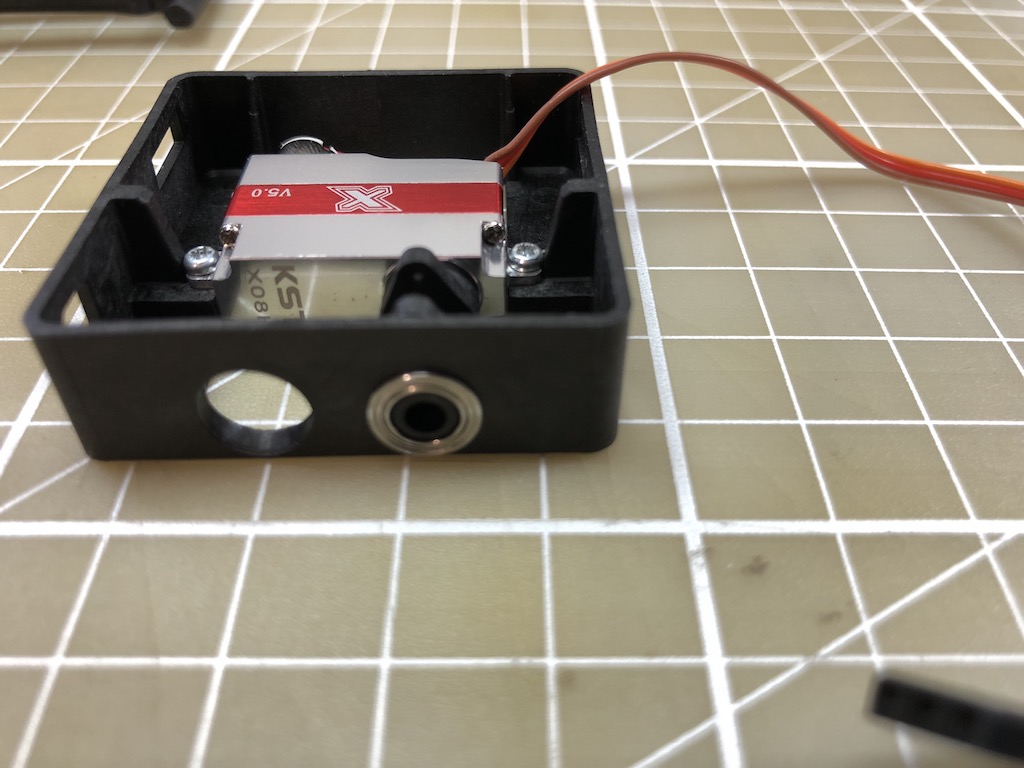

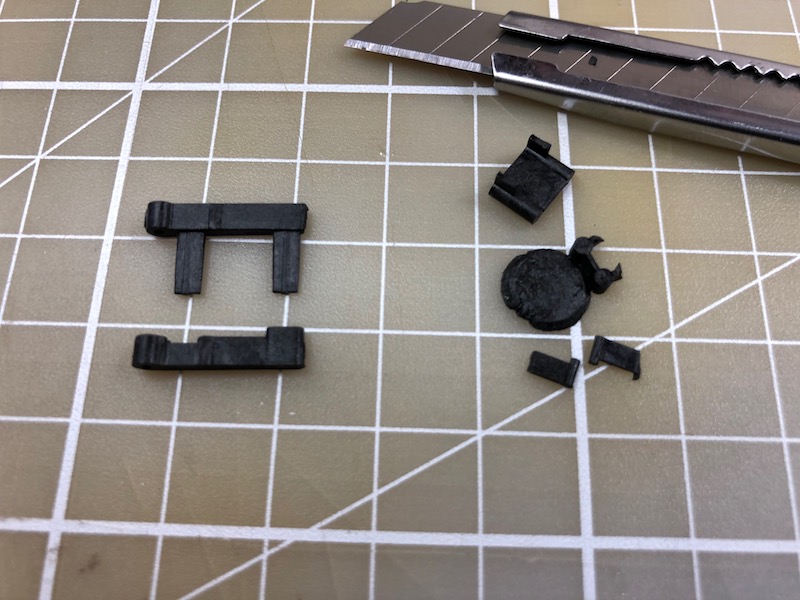

El Sistema IDS

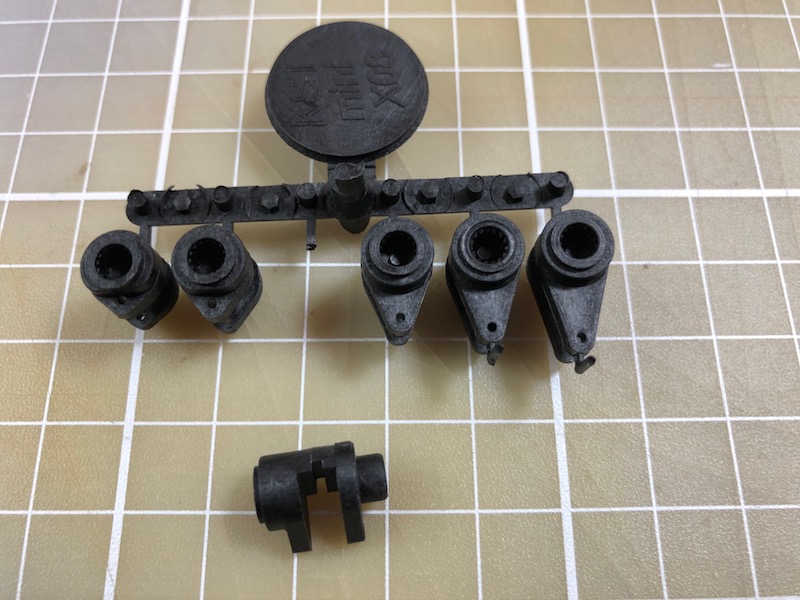

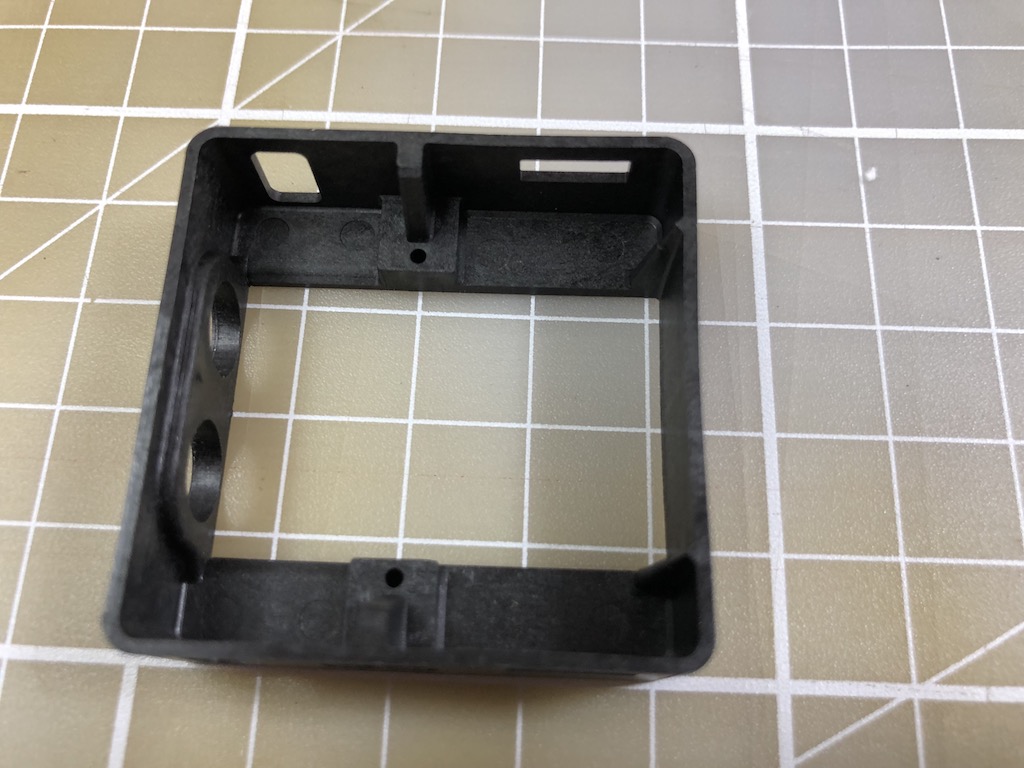

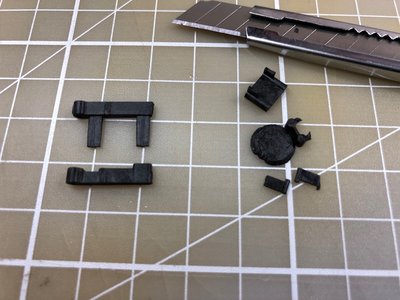

El despiece

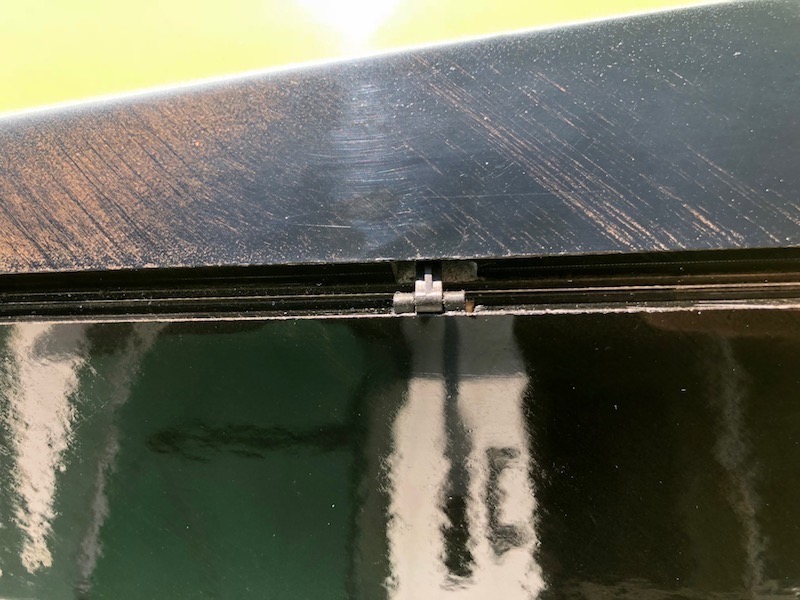

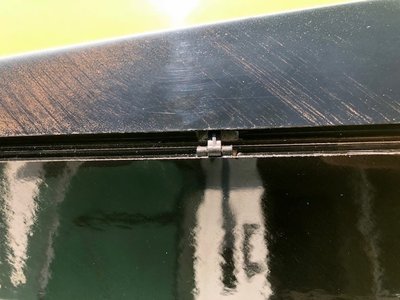

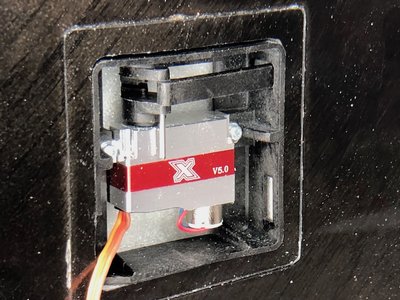

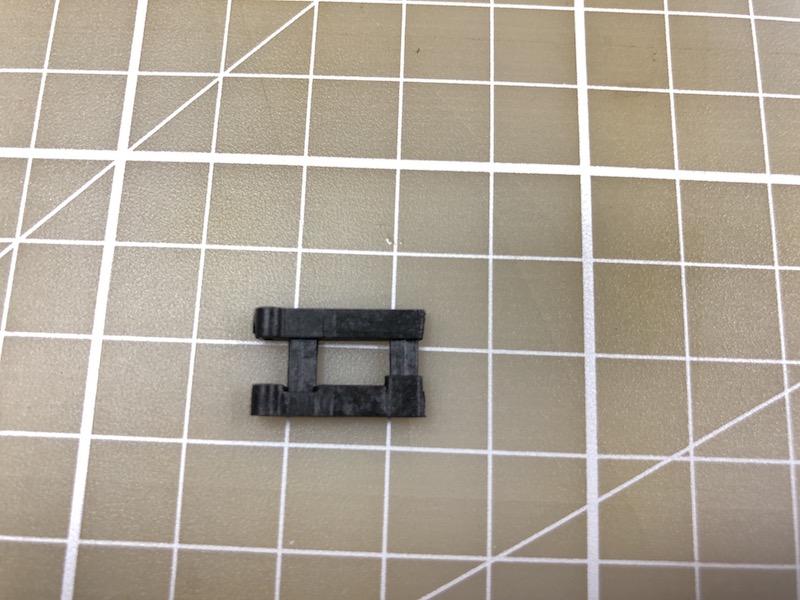

La pieza que va en elaleron
!MUY IMPORTANTE
REALIZAR LA COLOCACION LO MAS PEGADO A LA PARTE SUPERIOR DEL ALA
! MUY IMPORTANTE!
Avatar de Usuario
Por Jorge Medina
#1383939
Muy bien detallado ese montaje, seguro que a más de uno le viene fenomenal!
Ya te queda poco para volarlo!

Animo y sigue así!
Avatar de Usuario
Por Sixto
#1383940
Perdón por el Off-topic.

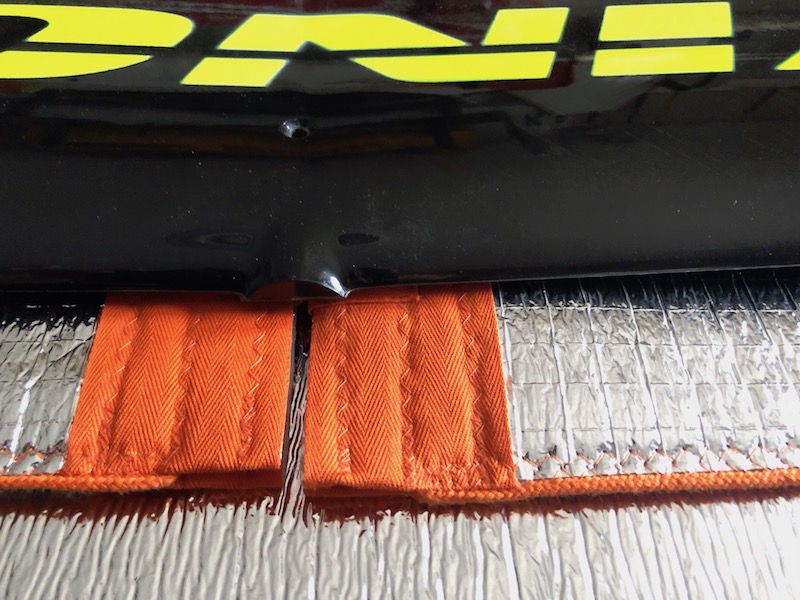

Referido al material de las fundas, el acolchado y tejido con aspecto metalizado¿Donde se puede encontrar o que nombre tiene para poder buscarlo?

Un saludo y gracias por anticipado.
Por Fran_Martos
#1383943
Suelen ser aislamiento de paredes o suelos tipo parquet laminado, tambien hay plastico burbuja metalizado, no es facil de encontrar, pero se puede.
Avatar de Usuario
Por Sixto
#1383948
Fran_Martos escribió:Suelen ser aislamiento de paredes o suelos tipo parquet laminado, tambien hay plastico burbuja metalizado, no es facil de encontrar, pero se puede.
Jejeje.. ya se que es difícil por eso pregunto :lol: , pero con las indicaciones que me has dado si busco por aislamientos igual lo puedo encontrar.
¡Muchas gracias Fran!
Avatar de Usuario
Por Soporte TB
#1383955

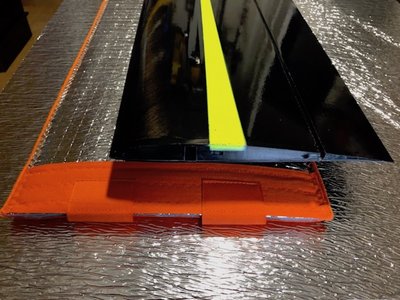

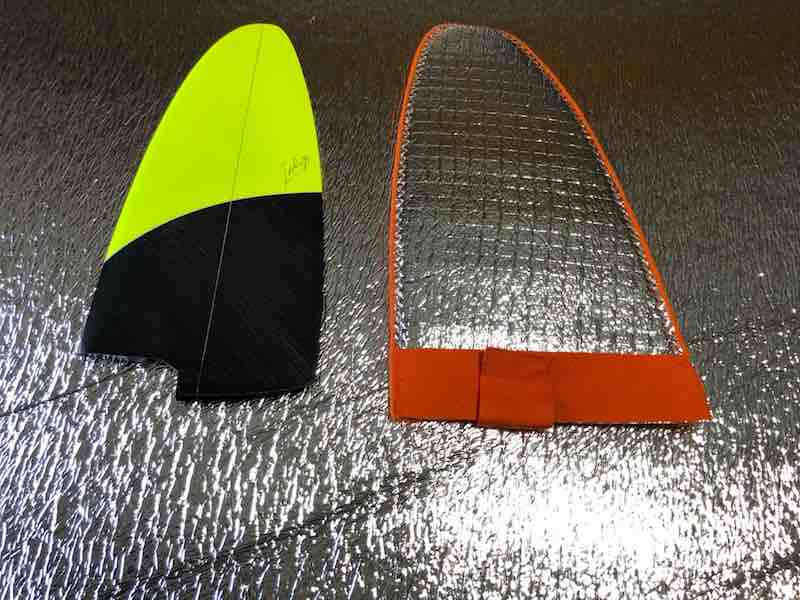

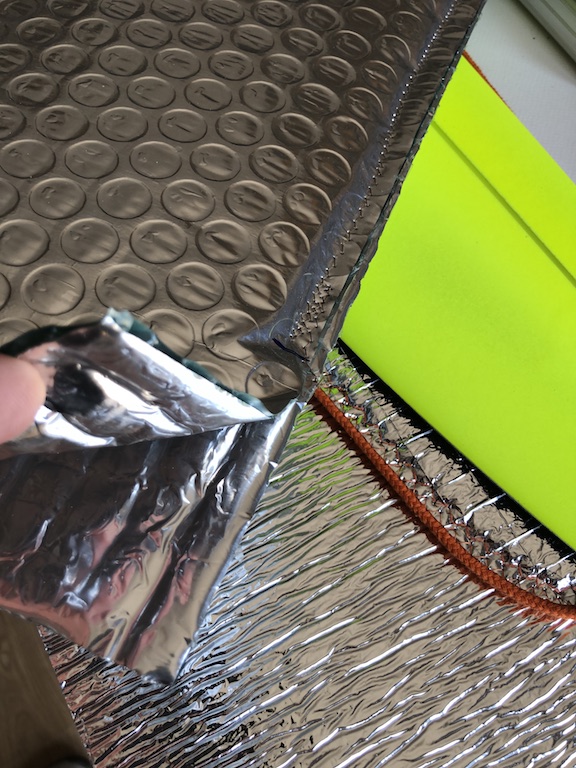

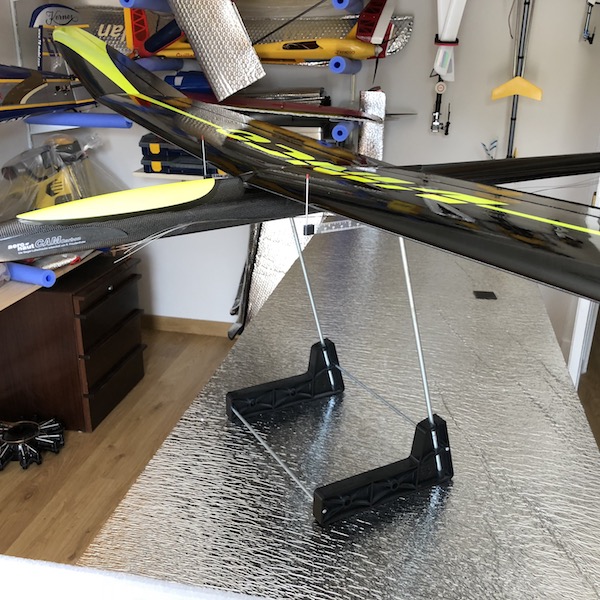

Hola, yo utilizo varios tipos, el que más me gusta es el de burbujas de aire, el más caro, pero el mejor, dejo una foto, lo compre en el Leroy Merlin.
El que dice Fran lo puedes comprar en casa donde vendan tarima flotante, lo venden por rollos y por metros (esto es un poco más complicado).

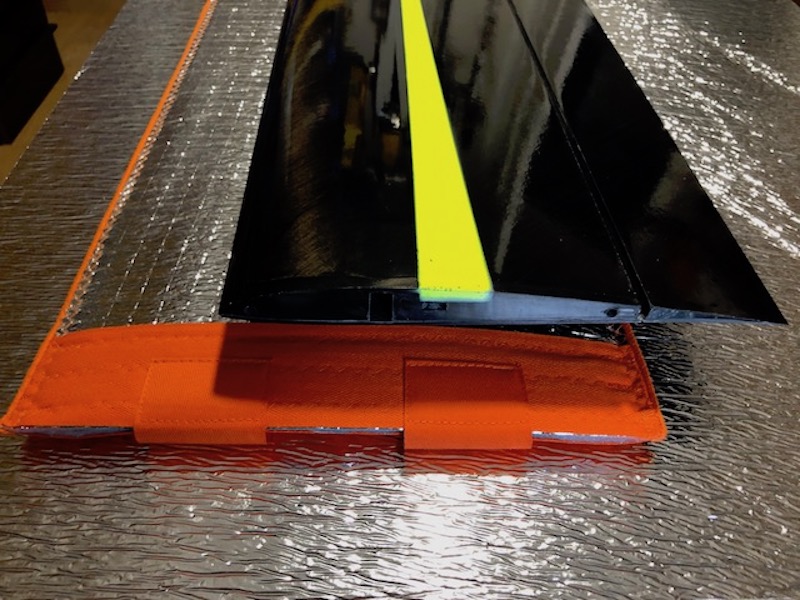

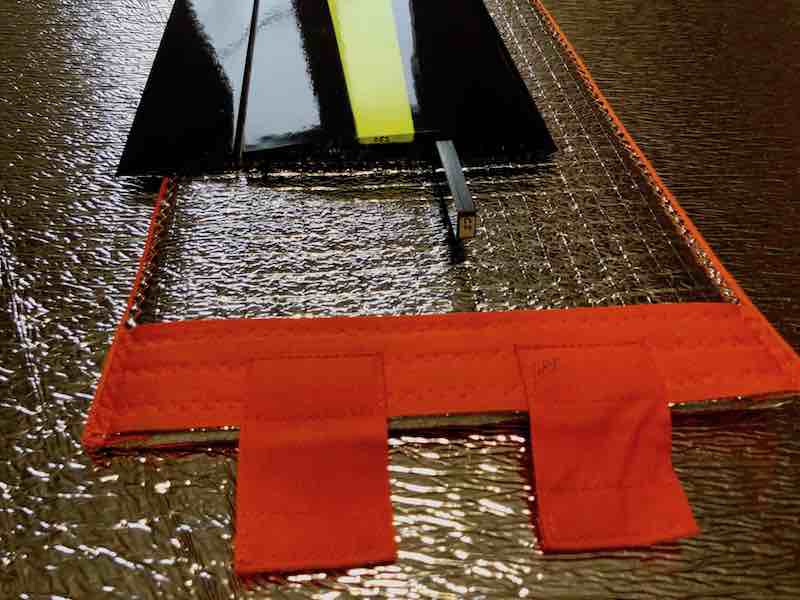

En la foto que mando hay tres tipos, las fundas del Vinco que son una pasada lo bien hechas que estan y valen 70€ +IVA, otro modelo que utilizo para proteger la mesa metálica y las de aire que son las que utilizo para mis modelos.
Saludos.
Avatar de Usuario
Por Soporte TB
#1383958

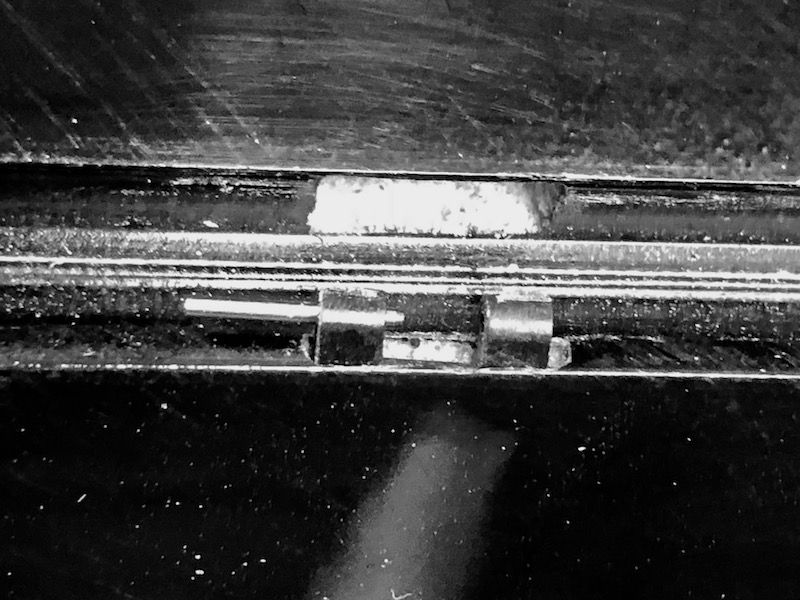

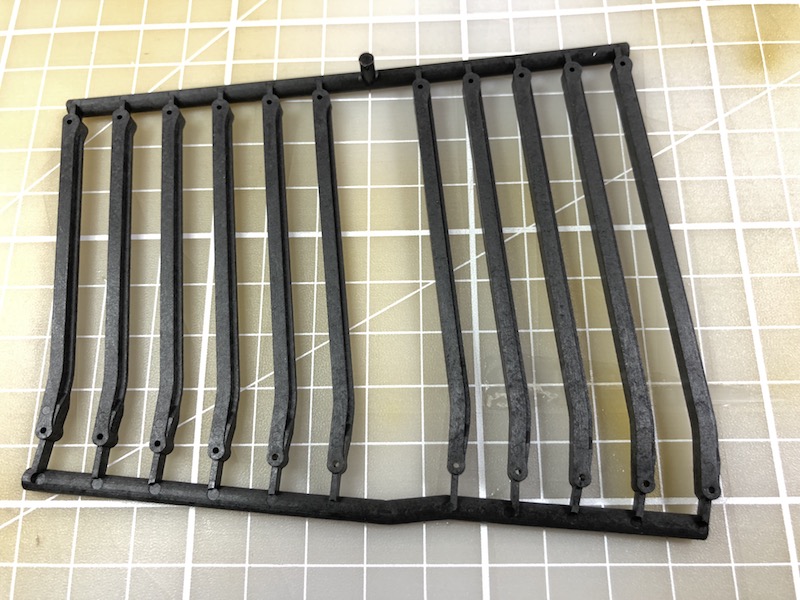

Bueno, para rematar la colocación del IDS de alerones, tengo que decir que después de probar 3 varillas de las 11 que vienen en la bolsa, la medida que mejor se adapta a mi VINCO número 59 es la tercera empezando por las más cortas, este dato es muy importante porque es un poco liosillo el quitar y poner los pasadores.

Por otro lado, la varilla tiene una parte recta y la otra esta con un poco de ángulo, Jorge me aconsejo que la ponga (como en la foto) la parte recta al alerón y con la parte curva hacia abajo, mejor lo veis en la foto.
La parte recta al alerón
La parte curva al servo
Avatar de Usuario
Por Sixto
#1383990
¡Perfecto muchas gracias a los dos!.. lo he encontrado
Al final no es tan complicado si sabes el nombre claro :mrgreen: "Aislamiento reflectivo".
Por cierto, menudo nivel de montaje...todo un F1.
