en tanto comienzo la construccion del dr1, como ya he comentado en otro post, me gustaria ir diseñandome un Ultimate para un 120 o 170cm3, no lo tengo claro todavía, en tiempos construi la de card golber pero he perdido los planos , tambien tube una de cincuenta que ya paso a mejor vida, es un avion que me encanta desde que empece.En internet no consigo dar con nada que me permita tomar referencias para comenzar.Post de construccion si que he visto y son una magnifica guia, pero nada mas que me ofrezca garantia para empezar. A ver si alguien me puede iluminar un poco que ando estancado.

Que tal Escohurta.
Lo primero que pienso es que te tendrías que centrar en lo que realmente quieres y lo que vas a tener entre manos.
No es lo mismo un avión para un 120cc que para un 170cc, desde luego. Son divisiones distintas.
Yo llevo mucho tiempo indagando sobre este tema, pero para un ultimate mas pequeño, y desde luego me quedo con el tipo de construcción que utilizan los de la casa EHMW. Super ligera, muy bien pensada y realmente practica.
Venden kits donde te viene todo lo necesario para montar el avión de 0, junto con un manual de instrucciones y los planos, claro esta.
Para que te hagas una idea:

ULTIMATE DE 2,85m para un 170cc

http://www.emhw.de/shop/product_info.ph ... -85-m.html

ULTIMATE de 2,15 para un 120cc

http://www.emhw.de/shop/product_info.ph ... -15-m.html

Aqui hay un chico que hay hecho el mas pequeño que venden para un 55 pero lo ha electrificado. para que veas el sistema de construccion que es practicamente igual en todos los tamaños con muy pocas variaciones:

http://www.lobsti.de/index.php/motorflu ... e-185-emhw

Saludos

hola viper , tienes razon , la construccion de exclusive la llevo siguiendo desde hace tiempo, a mi tambien me parece muy adecuada.En mi caso solo necesito encontrar un plano para tomar referencias generales, ya que el modelo me lo voy a diseñar desde cero. He intentado buscar el de carld golberd de cuando la construi haya por los noventa , pero lo he perdido. Y de una que tube de 50 cm3 solo me queda media semiala , jaja ya puedes imaginar como quedo.En cuanto a la escala, es cierto tengo que decidir , pero no es demasiado importante ahún. Hay una cosa que si tengo clara, despues de muchos años volando acrobaticos de gran escala , es que voy a volar solo modelos que yo me haya construido desde su diseño. Tengo tiempo, ganas y algo muy importante maquinaria para poderlo llevar a cabo, a ver si no me entra perreria...
un saludo

ostras acabo de ver el enlace que me has dejado y es el que mas claro he visto como va la construccion
muchas gracias

Hola escohurta, aqui tienes el plano de Carl Golberg:

https://freercplans.com/plan-ultimate-7276.htm

Yo lo he construido a 2,2 metros

lletisso muchas gracias por tu aportación. Con ese enlace he encontrado algun plano mas en escala un poco mas grande.Que plano usaste para tu ultimate?. Y si la has estrenado ya que tal te vuela?. No se si me puedes dar alguna indicación antes de comenzar con el diseño. Para un cien tambien me sale en esa medida con una longitud de mas menos 2.70, ya que me falta coger la referencia del cajon del motor.
Muchas gracias y comienzo el diseño.

Yo utilice este plano de Carl Goldberg, ampliado hasta 2,2 metros.
No, en mes i medio o dos meses lo estrenare, a ver que tal.
2,7 para un 100cc...? no serian mas bien 2,3 para un cien...? i sin pedir-le mucho 3D....?

He estado haciendo cálculos y un boceto muy sencillo de como quedara con las formas de los planos de cardl golber y no me gusta demasiado, voy ha diseñarla acercandome lo que pueda a las formas del modelo real. Las medidas seran de 2.560 de longitud y una envergadura de 2.365 ,aunque podra variar un poco dependiendo de como me quede el centro de gravedad.

Ya he terminado el diseño de formas del ultimate, apartir de aqui comienza el diseño de cuadernas y ensamblaje. En quince dias creeo que podre comenzar con el corte cnc. Lletisso, te quiero pedir si es posible las dimensiones en longitud que le has dado al cajon motor desde la parallamas , supongo que le habras puesto un dle o similar, y me encantaria que me comentaras como te ira el estreno de tu ultimate. por mi parte ire colgando los avances por si son de interes.
Un saludo

Hola si claro! Desde la parallamas hasta el eje del timon hace 174 cm. i con timon incluido 202,5cm.
Le voy a poner un 100 de 4 tiempos, consciente de que no se podra hacer 3D.
Te informare del estreno.

Saludos

Holaa, Lletiso, llegaste a estrenar tu ultimate?.Yo he terminado el diseño estos días y me gustaría saber como te fue .
Un saludo a todos.

Hola, pues si, lo,estrene i vuela muy bien!

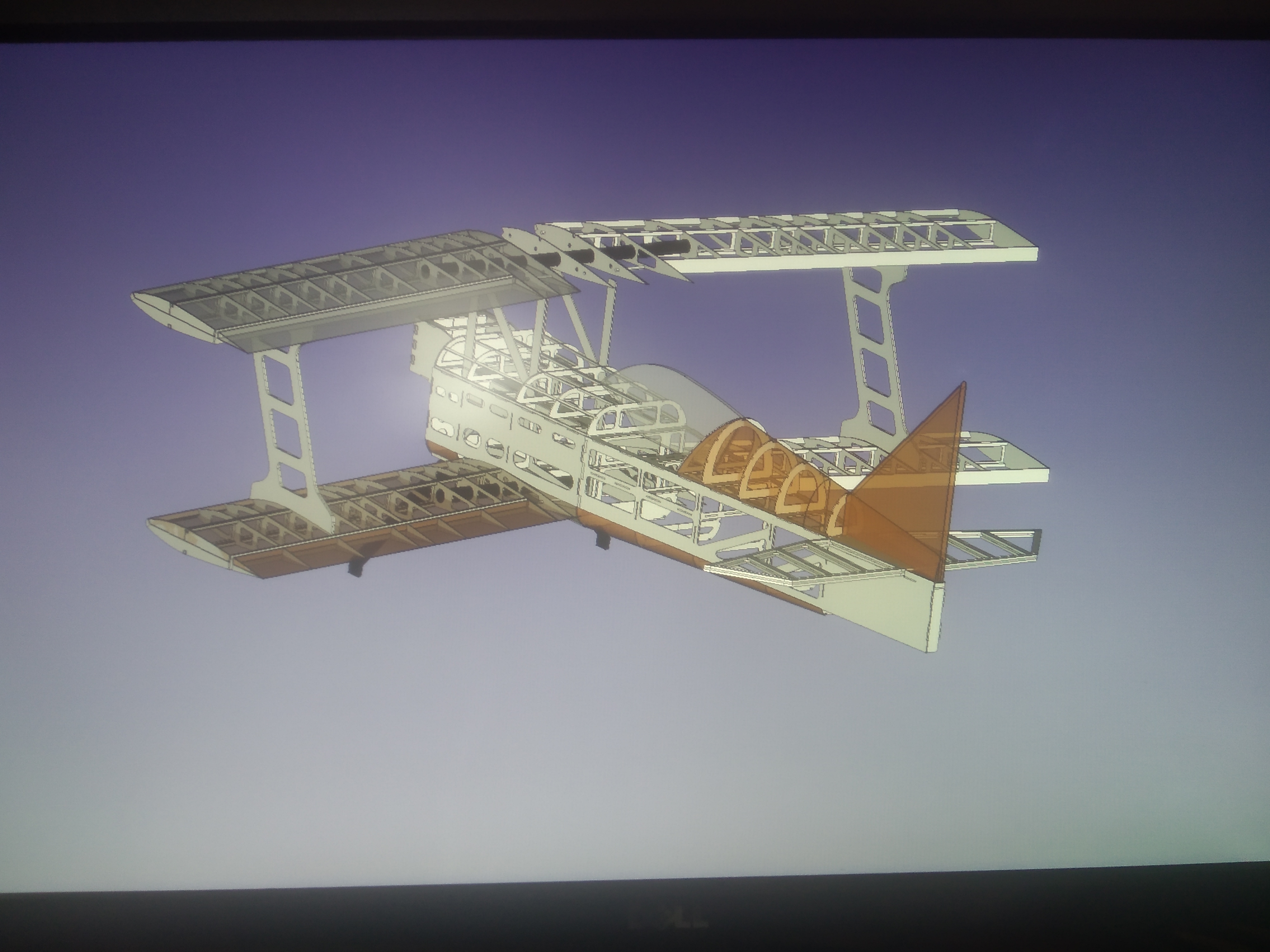

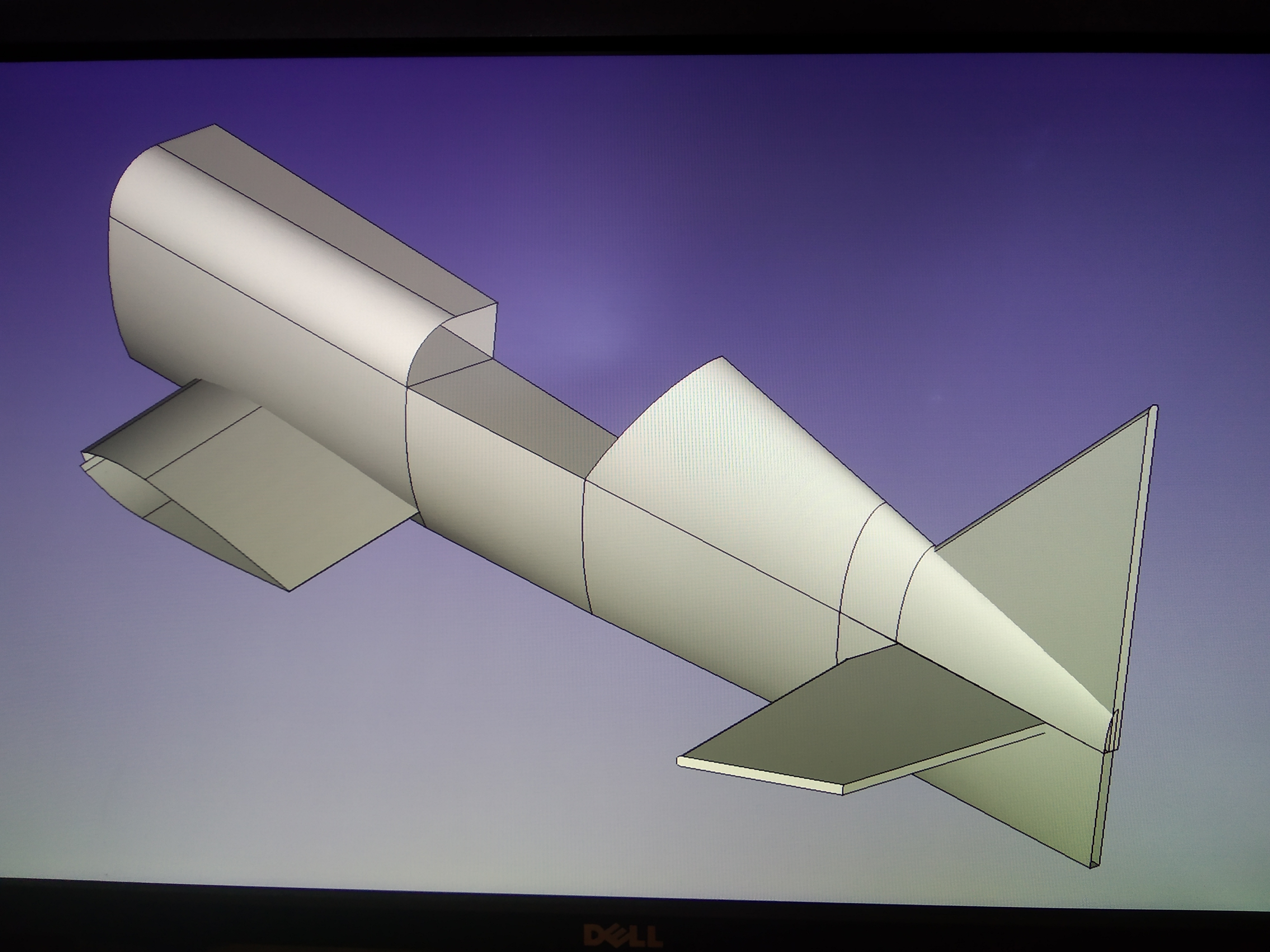

Que alegria me das, la escala mas o menos la he sacado tambien del mismo plano que tu, lo cierto es que el fuselaje lo he hecho un poco mas anchote, te dejo una foto de como a quedado el diseño, por si le ves algo raro. y ya me dispongo a cortar en la cnc.
Muchas gracias.

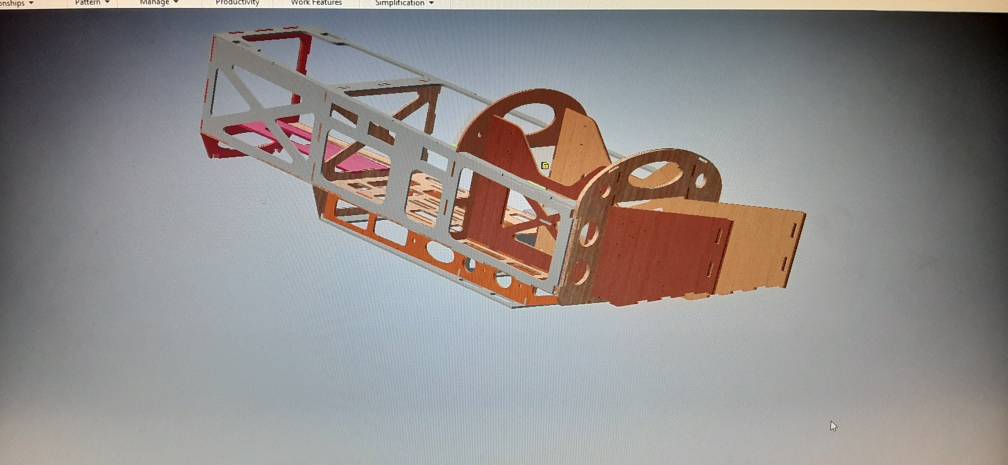

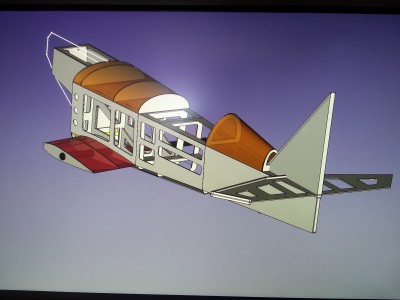

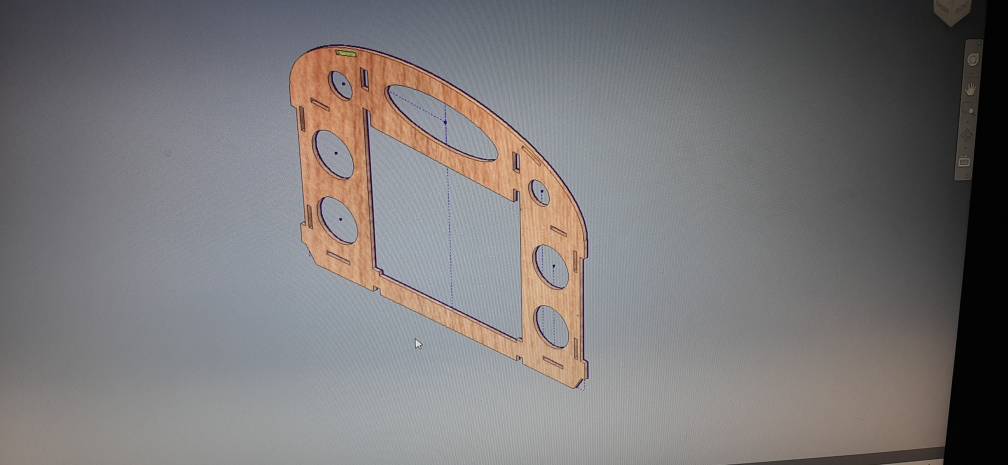

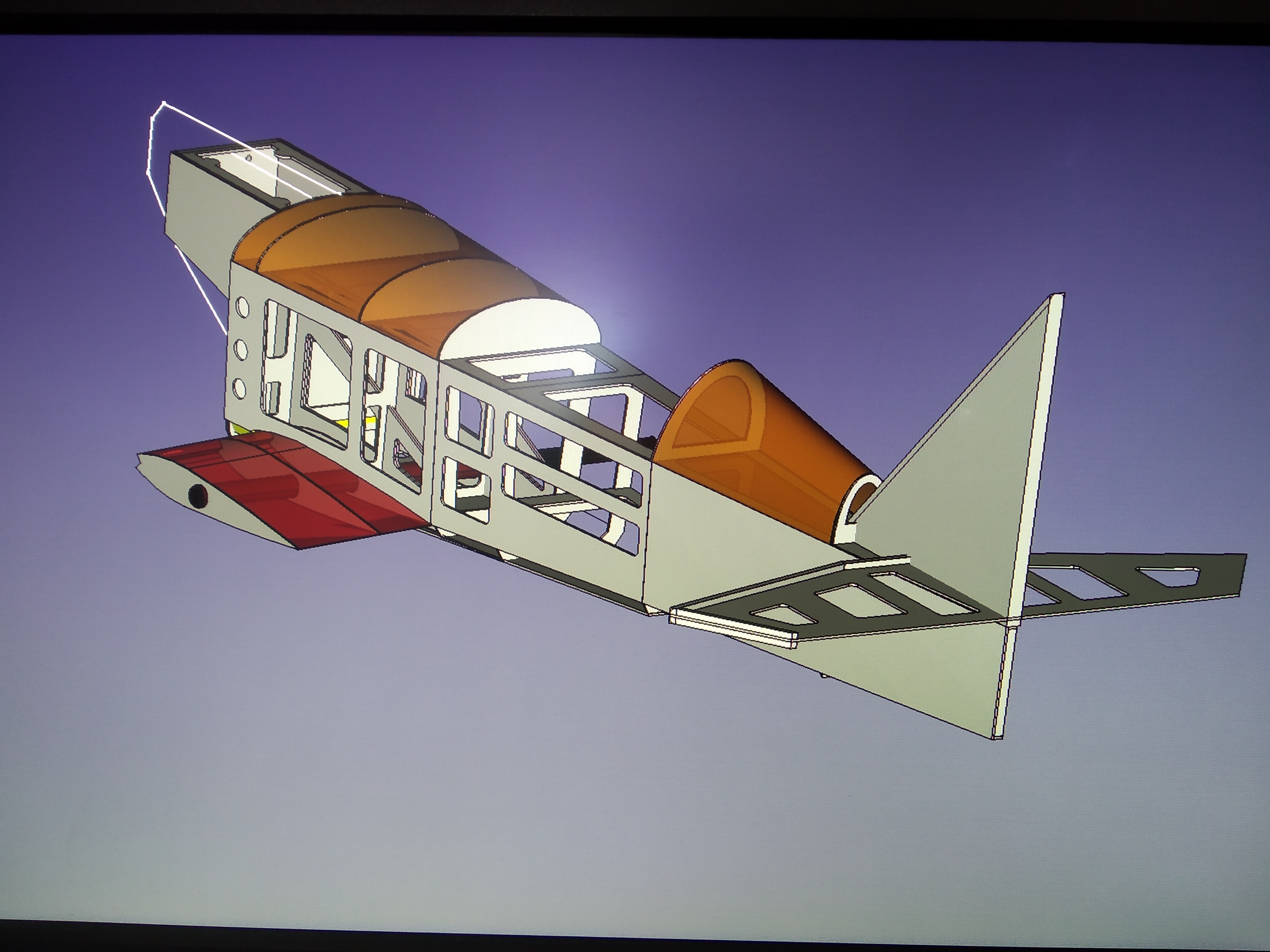

te dejo el diseño que he hecho

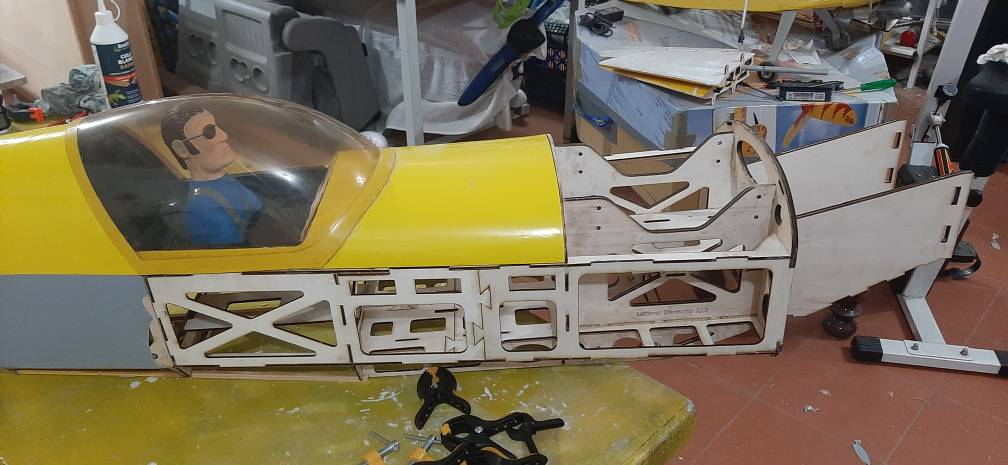

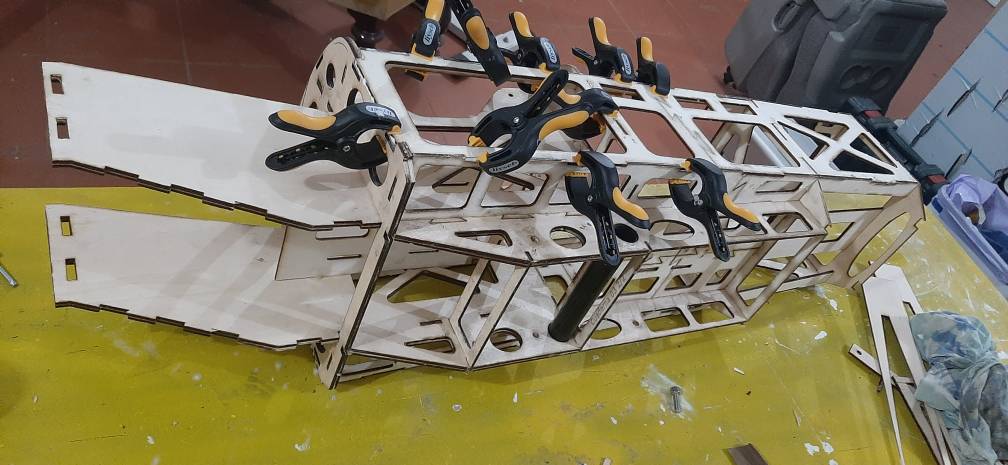

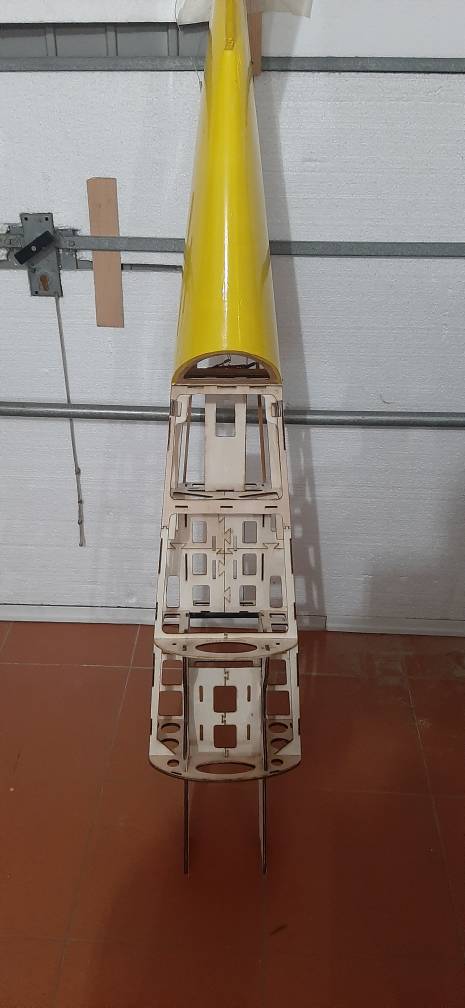

Hola escohurta, que tal con el proyecto del ultimate, yo tengo la idea de hacer uno para un 170cc, tengo uno de 1,80 con un 60cc y vuela genial, tuve un incidente con el y lo he reconstruido mejorando piezas, me gustaría compartir experiencias de dejo fotos de mío, del cual quiero ir ampliando las piezas para montar el grande. Un saludo y feliz navidad

escohurta escribió:te dejo el diseño que he hecho

Sent from my SM-A505FN using miliamperios mobile app

Te queda genial, el mio ya que parto de cero lo estoy terminando de rediseñar, le voy agregando mejoras, pero en estos momentos esta casi acabado. Por supuesto me gustaria compartir la experiencia.
Un saludo
