MATERIAL 1ª parte
PALA MÁSTERr ( original) de un 450- 600- o de un 90.
RESINA POLIESTER + CAT AL 2%.
ALCHOL POLIVINILICO
CERAGLASS
MICRO ESFERAS HUECAS.
GELCOAT
MANTA FIBRA DE VIDRIO mat 250 0 300 y mat 450GRA.
PLASTILINA
TABLERO DE FORMICA
MATERIAL DE PEQUEÑO UTILLAJE. ETC…..

La base de madera será más grande que la pieza MASTER (PALA ORIGINAL) a todo alrededor de la pala 15 cm aprox.

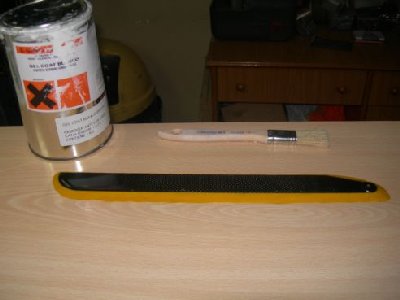

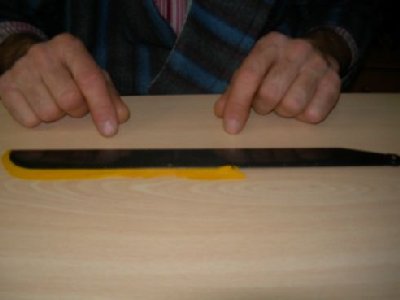

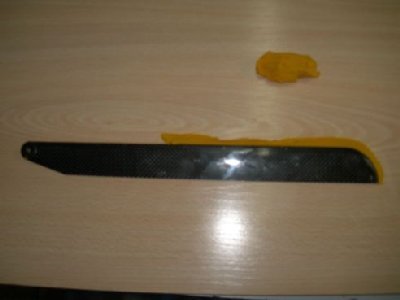

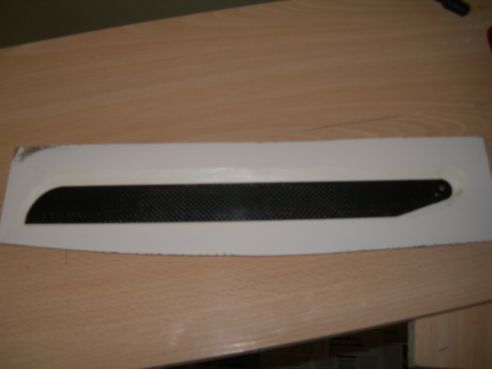

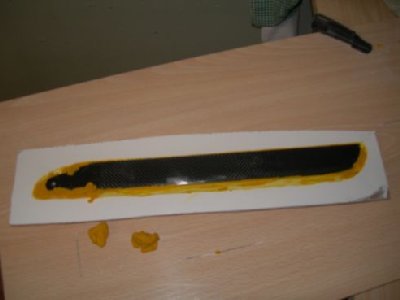

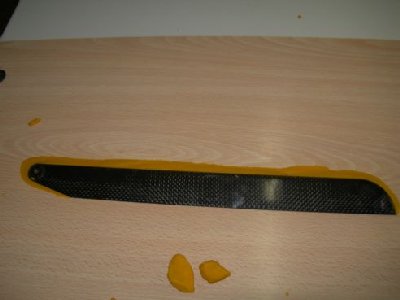

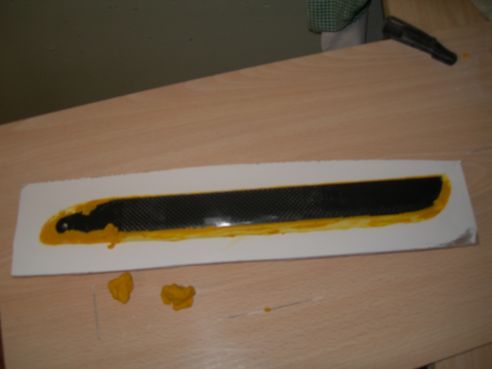

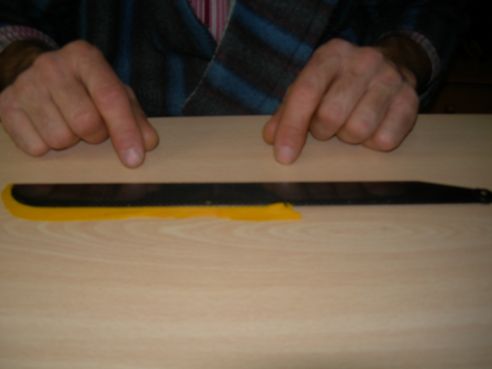

Pondremos en cima de la madera la pala sujetada por debajo con plastilina, haciendo presión hasta que quede a nivelada, a una altura de medio cm de la base.

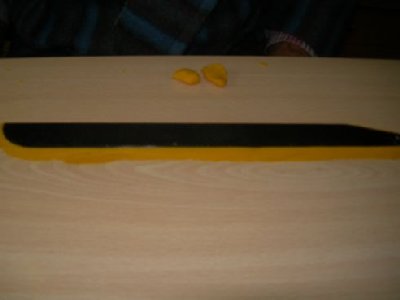

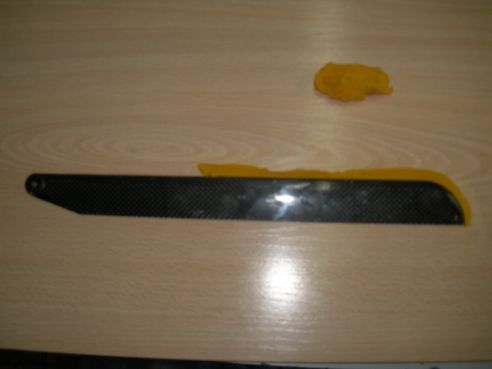

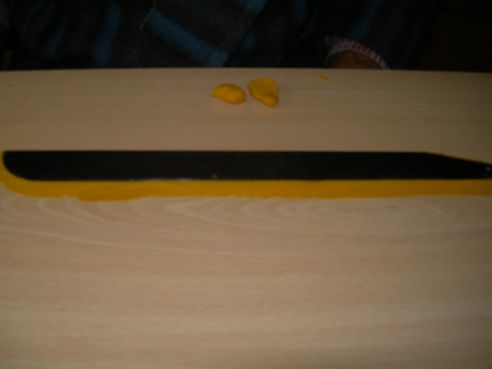

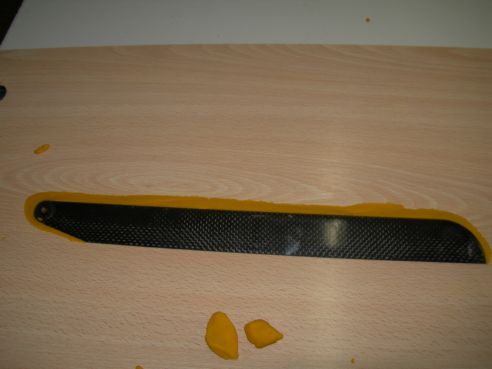

Taparemos con plastilina todo los huecos entre pala y base dejando lo mas pulido posible.

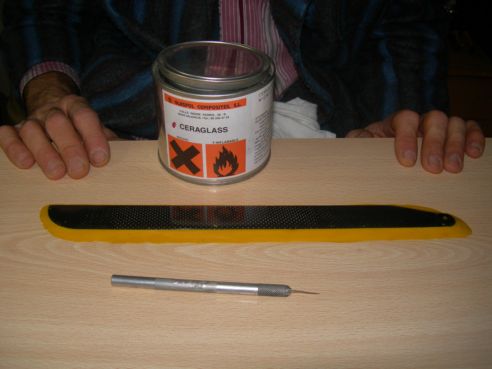

Con un trapo aplicaremos tres manos de CERAGLASS en base de madera, pala y en la plastilina, procurar de darla suave. Dejar secar entre mano y mano (según fabricante).

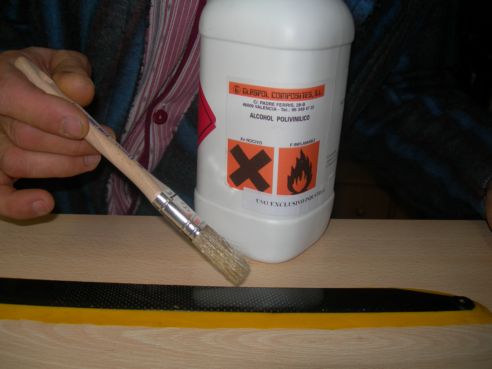

Aplicación con brocha (vigilar el pelo de la brocha) o rodillito pequeño de una mano de ALCHOL POLIVINILICO en la base de madera, pala y plastilina. Dejar secar según fabricante.

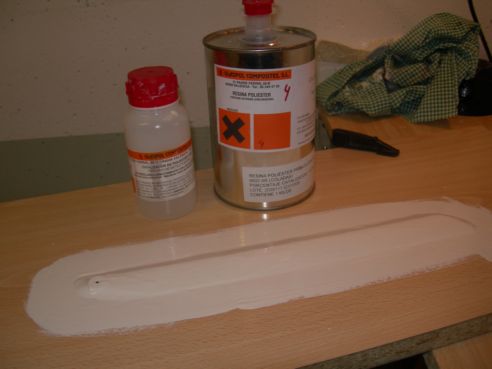

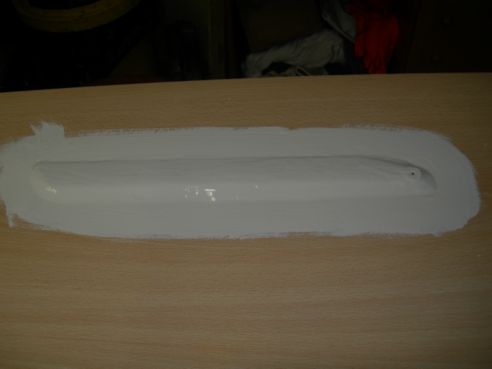

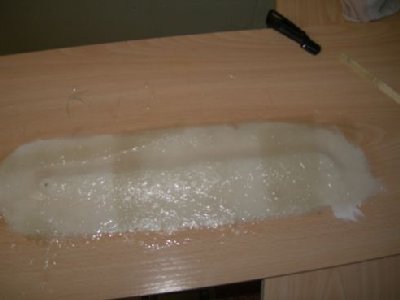

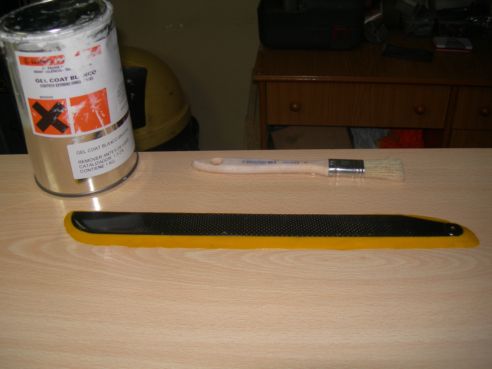

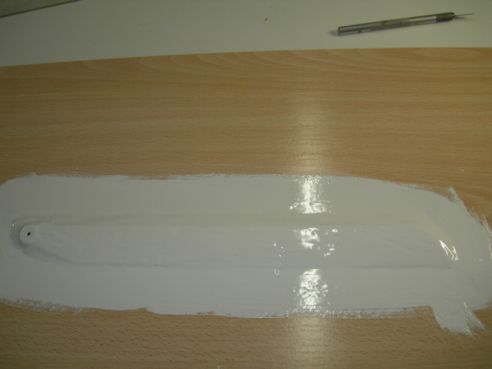

Aplicaremos 2 manos de GELCOAT entre mano y mano dejaremos pasar 25 minutos aprox. (Que toques con el dedo y no te manches) pegajoso, pensar que el GELCOAT no seca hasta que no entre en contacto con el siguiente producto. Existe otro GELCOAT que seca al aire libre, pero no viene al caso. OK.

La aplicación de GELCOAT en la base será 10 cm APROX. Al rededor de la pieza MASTER

OPCIONAL

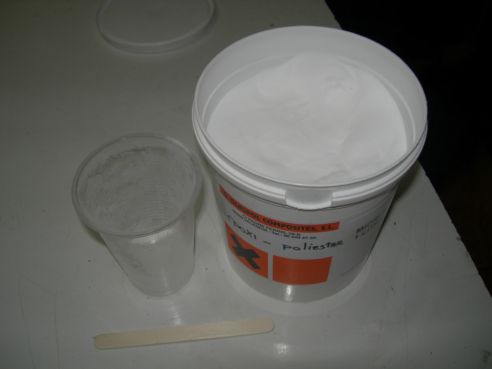

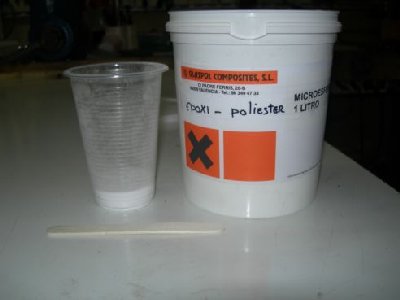

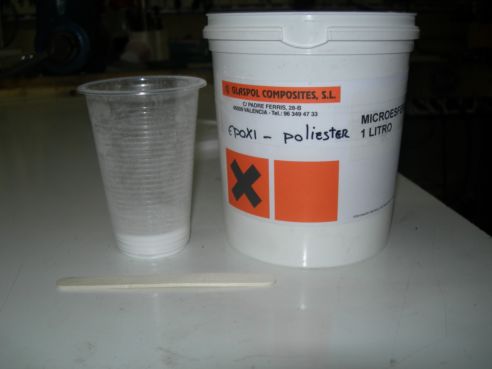

Realización de masilla de MICRO ESFERAS HUECAS.
RESINA POLIESTER + CAT AL 2%. Calcular que con 10 gotas tenéis más que suficiente para hacer la masilla.
Fabricaremos un poco de masilla, para repasar zonas que con la manta de fibra de vidrio no podamos moldear bien.

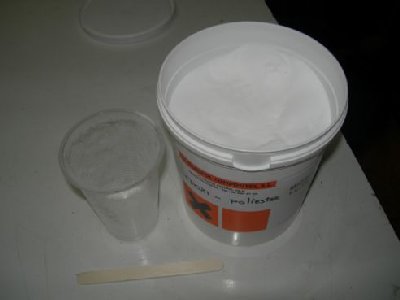

Una vez bien mezclado con su CAT 2% añadir unas cucharaditas de MICRO ESFERAS HUECAS y remover hasta que quede una pasta consistente.
Enmasillar con el palito zonas donde veáis que con la fibra de vidrio no va quedar moldeado. Y ha sin evitar coqueras.
No, hace falta dejar secar la masilla...............

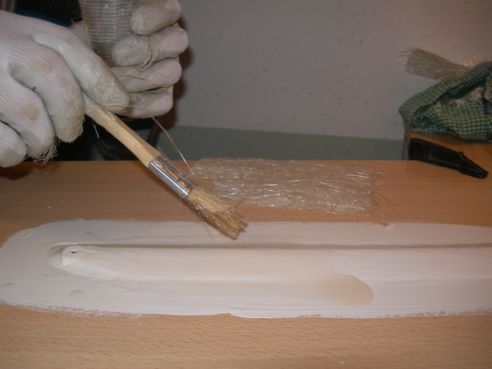

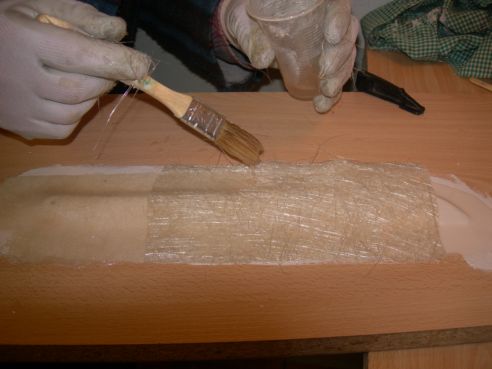

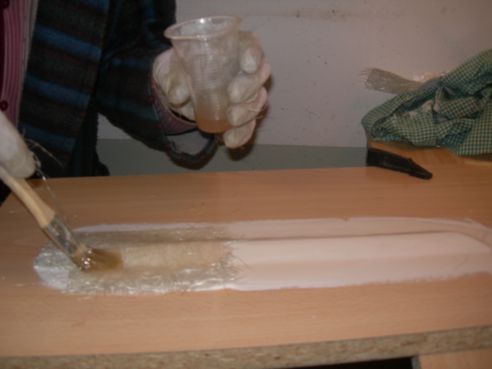

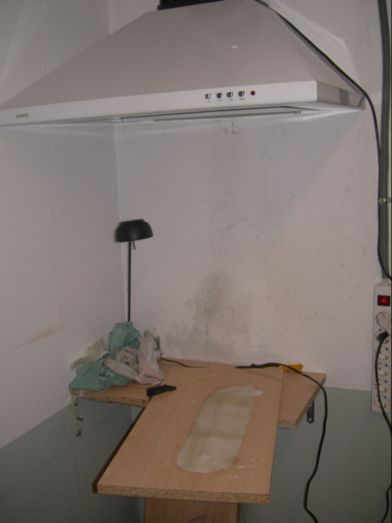

Procederemos a la aplicación del pintado con RESINA POLIESTER con su CAT AL 2% toda la zona donde halla GELCOAT con los trozo cortados de MAT 250 gr iremos pegando. (el trozo 1º que pegaremos será de mat 250 o 300 para moldear mejor) y con la brocha iremos dando pequeños golpes y pintado hasta que la fibra empape y no dejar burbujas.

Sin prisas

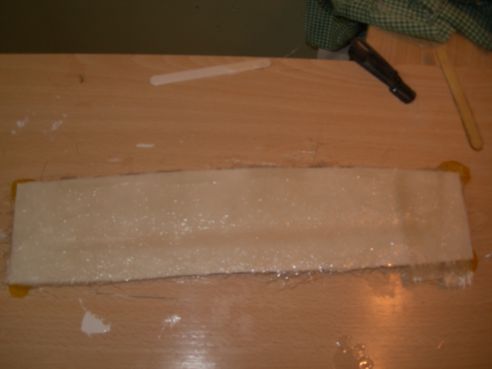

Cortar un trozo o dos en forma rectangular de MAT 250 0 300 (FIBRA DE VIDRIO) unos centímetros más grande que zona pintada con el GELCOAT y 4 trozos más de MAT 450 gr.
La segunda aplicación puede ser también de mat 250 gr. o ya de MAT 450 gr.

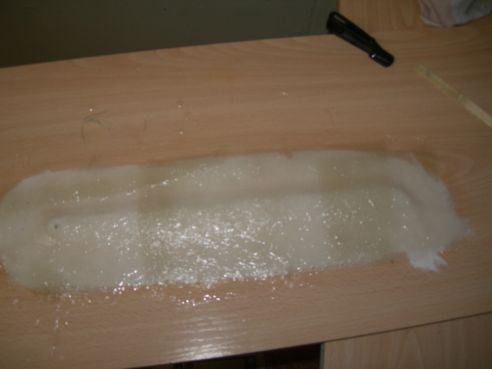

Hasta 4 o 5 capas aprox. Una de tras de otra MAT 450gr. Y dejaremos secar 24 h. aprox. según fabricante.

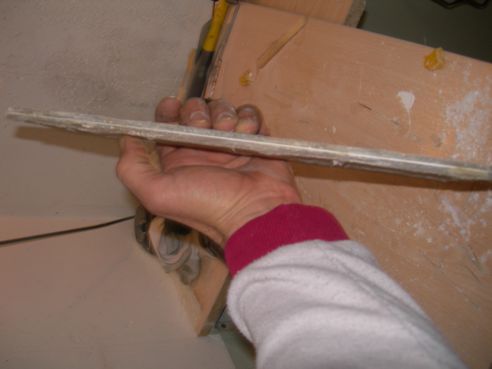

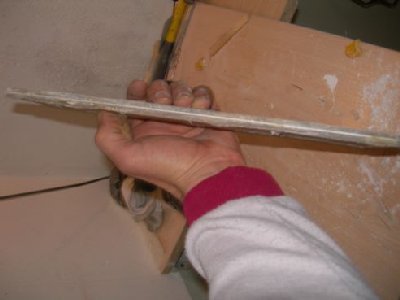

Una vez seco el molde despegaremos de la base de madera haciendo palanca con una rasqueta entre madera y molde

Quitaremos plastilina del molde lo máximo que podamos. Sin que se mueva la pieza MASTER.

Con ayuda de un estropajo verde y agua quitaremos recto de plastilina y ALCHOL POLIVINILICO. Con un trapo Secaremos toda la zona mojada. Cuidado de no mover la pieza MASTER.Si se moviera la pieza volverla aponer en su posición.
Pondremos en la base de madera unos trocitos de plastilina y encima colocaremos el medio molde y haciendo un poco de presión dejaremos anivelado y fijado la mitad del molde.

Repetiremos el procedo:
1º CERAGLASS
2º ALCHOL POLIVINILICO
3º GELCOAT
3,5 º OPCIONAL lo de la masilla de MICRO ESFERAS HUECAS (lo aconsejo).
4º MANTA FIBRA DE VIDRIO mat 250 0 300 y mat 450GRA con su correspondiente RESINA POLIESTER + CAT AL 2%.

Una vez seca la toda la tableta, cortaremos con una caladora o radiar todo el contorno.
Procurar dejar margen entre el corte y la pieza MASTER.

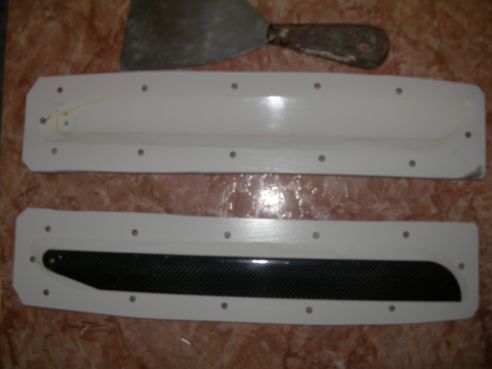

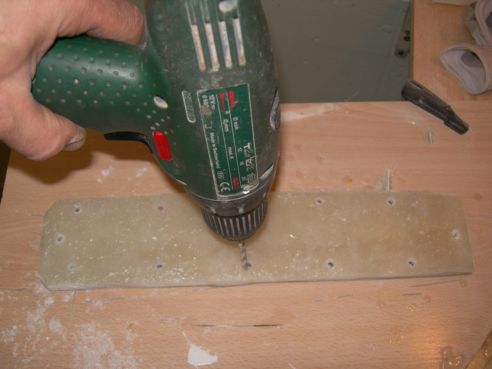

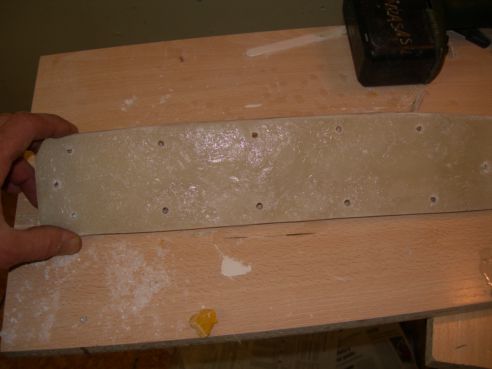

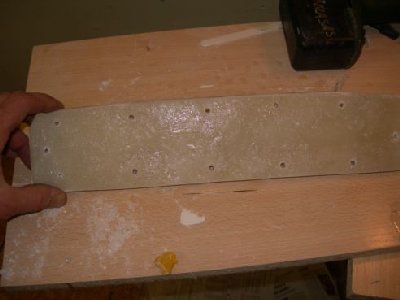

Con ayuda de un taladro y con una broca aremos uno agujeros a todo el rededor del molde. Cuidado de no hacer agujeros cerca de la pieza MASTER. Lo mejor es trazar una línea al redor del molde y hacer agujeros.

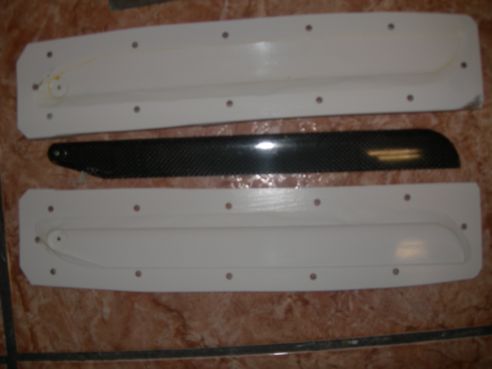

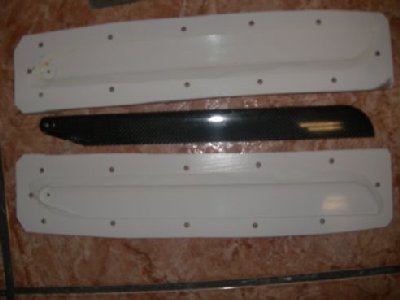

Cogeremos una espátula de plástico, para no rayar y haciendo palanca hasta separar el molde. Quitar pieza MASTER y lavar las dos mitades del molde con ayuda de un estropajo, para poder quitar el ALCHOL POLIVINILICO

Bueno compis biene a ser lo mismo que el TUTO del canopy lo teneis que tener claro.

Monto 2ª parte ( LA MEJOR ) y empiezo a colgar. Dejarme un respiro

NOTA
LA FABRICACIÓN DEL MOLDE SE PUEDE FABRICAR TAMBIEN EN RESINA EPOXI.

NO SON COMPATIBLES LA RESINA EPOXI CON LA POLIESTER.
TODO MATERIAL PARA RESINA POLISTER . O MATERIAL PARA RESINA EPOXI.
Bueno en la 2ª parte del TUTO explicaré + o - las diferencias
Un saludo.

golfo me quedo alucinado,no tienes limite eres capaz de hacer un foro igual q este pero de fibra de carbono!!Te felicito!!,muchos estamos aprendiendo de ti e incluso personas q no tienen nada q ver con nuestro hobby

estoy deseando ver con y como rellenas la pala
saludos y suerte.

Muy buen Brico!!

Buenas compis.
este FINDE pongo la 2º parte

Tengon otro BRICO en mente lo nunca visto montado en un HELI.

uNSALU2

manuel montero clavero escribió:estoy deseando ver con y como rellenas la pala
saludos y suerte.

Las relleno de mortadela, salchichón y jamón de pata negra.
Este FINDE si puedo............. te despejaras muchas dudas.

Un salu2 manuel

añadele unas anchoas y unos pepinillos
saludos .

es que la espera se esta haciendo muyyyyyyyy larga estoy loco por que se termine el tuto.... animo golfo1 que te esperamos

perdón por la tardanza, pero x el trabajo....................

Bueno empiezo la 2ª parte

LA RESINA EPOXI ES UN MATERIAL QUE ES MÁS RESISTENTE QUE LA RESINA POLIESTER Y PESA MUCHO MENOS.
ES UN MATERIAL QUE SE PUEDE TRABAJAR EN CUALQUIER SITIO CERRADO YA QUE NO DESPRENDE OLORES. (Mirar hoja técnica del fabricante)
AL CONTRARIO DE LA RESINA POLIESTER SE DEBE HACER EN UN SITO VENTILADO . (Mirar hoja técnica del fabricante)

MATERIAL 2º parte
RESINA EPOXI FORMULADA EC 131 ULTRAVIOLETA - CON 25%CAT W342 (ISOFORONDIAMINA)
CERAGLASS
DESMOLDEANTE LIQUIDO EPOXI
CINTA DE CARBONO 200 gr. 10cm ancho aprox.
TEJIDO DE VIDRIO 110gr, 160gr (vale gramaje aproximados)
LISTÓN DE DE MADERA . O DE MADERA DE BALSA.
MECHA DE CARBONO (NO INCLUIDO EN EL CROQUI) LA PONEN ALGUNOS FABRICANTES EN EL BORDE DE ATAQUE.
BARRATI DE PLOMO (BORDE DE ATAQUE) O (ESTAÑO)
ALAMBRE (BORDE DE ATAQUE) BORDEANDO CASQUILLO
POLIURETANO (FABRICANTE DE LA PALAS SAB EN FIBRA DE VIDRIO)
BASCULA
MATERIAL DE PEQUEÑO UTILLAJE. ETC…..

SEGÚN ESTUDIO HECHO CON DISTINTAS PALAS DESMONTADAS.
MARCAS DE PALAS Y SU RELLENO:
HIROBO (pala fibra de vidrio) 600x55mm
Listoncillo de madera de balsa. (borde de ataque)
Alambre (borde de ataque)
Cinta de carbono 200gr (borde de ataque)
Varilla de Plomo
Tejido de fibra de vidrio 50gr y 110 gr gramaje, más o menos aprox.
Resina epoxi
Pintada y barniz epoxi
NOTA DE RELENO: BIEN

SAB (pala fibra de vidrio) 600x55mm
Relleno de poliuretano
Tejido de fibra de vidrio 50gr , 110gr y 80gr. gramaje aprox.
Cinta carbono 200gr aprox. (borde de ataque)
Varilla de plomo
Listoncillo de madera (borde de ataque)
Resina epoxi
NOTA: NOTABLE

RC SYSTEM (fibra de vidrio) 600x55mm
Tejido de fibra de vidrio 50gr y 80gr aprox.
Listoncillo de madera (borde de ataque)
Cinta carbono 110 gr aprox. (borde de ataque)
Varilla de plomo
Relleno de depro (porex)
Alambre (borde de ataque)
Resina epoxi
NOTA: INSUFICIENTE

MARCAS “NISU” NISU PUT….MADRE LAS CONOCEN (CHINOS)
RELLENO DE PALA DE MI HELI 450 320mm x 30mm (FOTO TUTO)
PALAS EN FIBRA DE CARBONO
Listoncillo de madera (borde de ataque) 2,50mm grueso x largo 29,5 cm x ancho 1,8 cm
Cinta fibra de carbono 200gr aprox. De anchura 10cm
Alambre de 3 cm largo x 1,30 Ømm aprox. (borde de ataque)
Resina epoxi
Esta palas no requiere tanto relleno por ser 320mm x 30mm
NOTA: BIEN POR SER TODA DE CARBONO
