Hola compañeros,

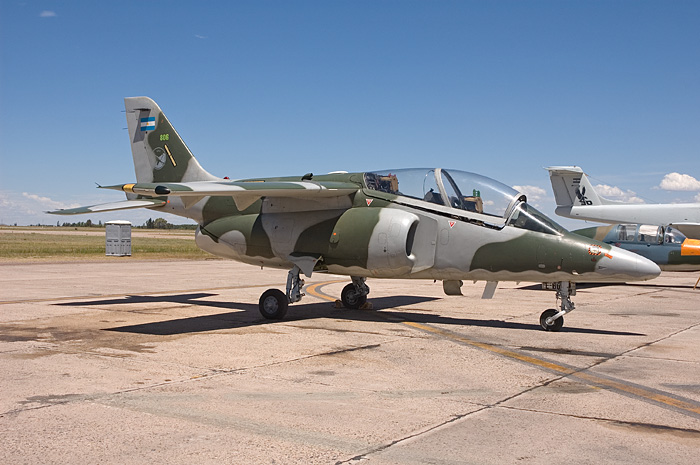

hace tiempo me ronda por la cabeza hacer este avión.

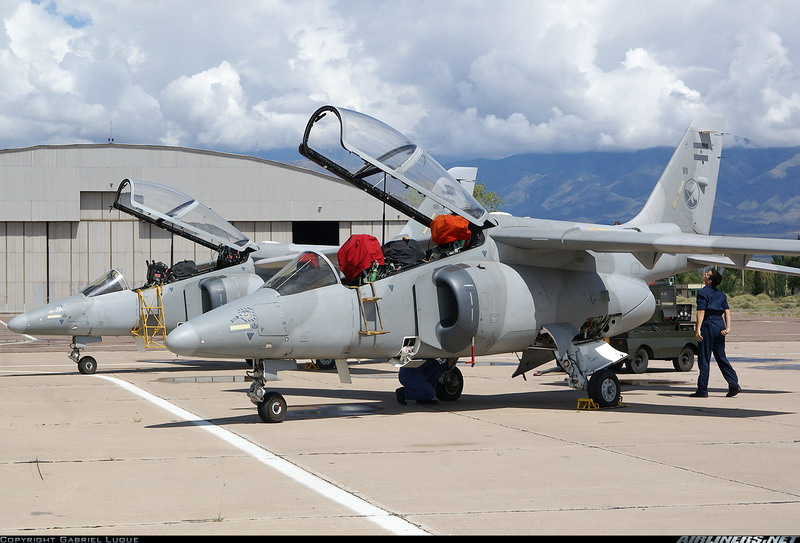

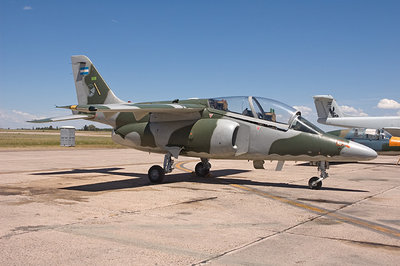

Ya sé que de bonito no tiene mucho, pero es un avion construido en Argentina, por lo tanto, como argentino me gustaria tenerlo en casa para poder volarlo, aunque sea en RC ( )
El fuselaje es muy parecido al Alphajet, y la explicacion es sencilla, la Dassault-Dornier en conjunto con la FMA (Fabricaciones Militares Argentinas) diseñaron el Pampa, bajo necesidades de la FAA (Fuerza Area Argentina)...

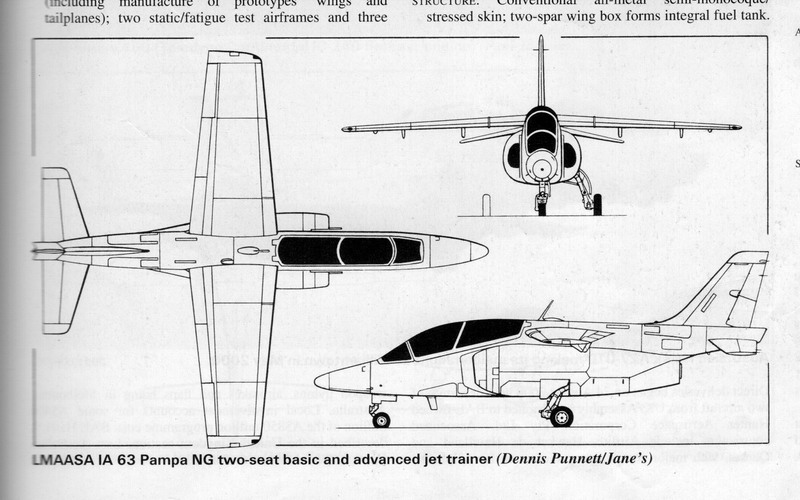

Total, dejando el rollo a un lado, solo cuento con las tipicas 3 vistas, planos que me envio la Biblioteca Argentina de Aeronautica...mas no tengo, asi que, tendré que apañarme bien apañado.
Seguramente coloque otro post para pedir ayuda con la EDF (una Wemotec MidiFan de Ø90mm), pero si alguien lee este post y quiere echarme una mano (no al cuello, por favor), pues la consulta e sla siguiente:
¿en una EDF es necesario reducir la seccion de entrada de aire y la de salida?

Bueno, espero respuestas

Tienes dos foros en esta pagina que te pueden ayudar, uno es el de tecnicas de construcion y el otro es el de turbinas electricas edf, yo que desconozco bastante el tema de las turbinas si te puedo comentar para que vallas haciendo boca, que es posible que en tu proyecto debas de ampliar el diametro de la salida de gases por que necesites ese diametro para que funcione tu turbina electrica, yo estaba interesado en hacer el saeta, y cuenta con ese problema, la salida de gases a escala del original es demasiado pequeña para montar una turbina electrica.

No te vas a encontrar el mismo problema que el saeta, que lo hace a priori irrealizable, pero deberas tenerlo en cuenta.


salu2

Gracias RILOS, buscaré ese hilo.
En principio, estoy pensando en un modelo en depron, de unos 1300mm de env., con lo que no hay problema de respetar la escala de las secciones de la turbina, ya lo he planteado en el CAD y puede llegar a ser una escala de maqueta (aunque no tenga todos sus detalles).
La turbina me empuja unos 1700 gr (post975473.html#p975473), con lo que puedo hacer un buen bicharraco en depron/balsa/contrachapado, por lo que calculo que, exageradamente, me quede en 1300gr en orden de vuelo, creo que es posible ese peso (por lo que ya vengo haciendo).

Sds

hola compañero solo la electronica para tu prollecto ronda el kilo y pico turbina bateria servos etc

lucasgrigander escribió:hola compañero solo la electronica para tu prollecto ronda el kilo y pico turbina bateria servos etc

920gr exactamente, sí, un peso bastante exagerado, pero es lo que cuesta el hacer algo con una EDF para que el avion se asemeje a una maqueta...

Hola compañeros, voy actualizando el post con los nuevos diseños:

http://www.youtube.com/watch?v=S9riiNOsYKI

Para la semana que viene tendré el montaje con el fuselaje y el ala.

Sds

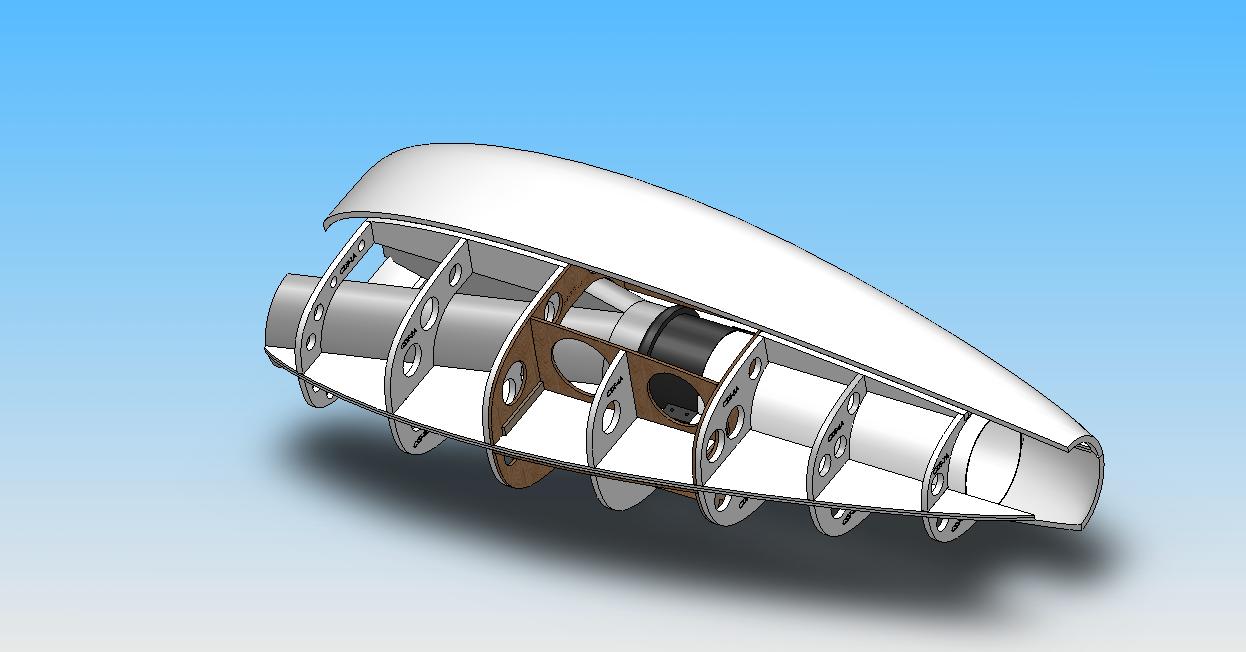

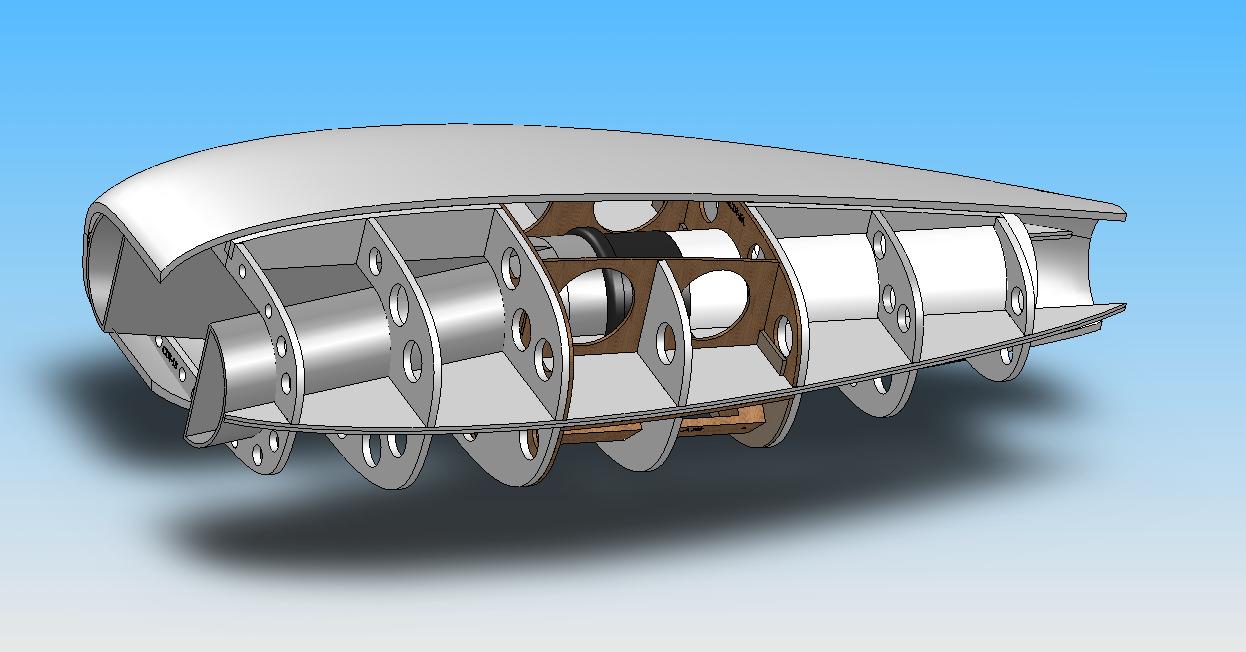

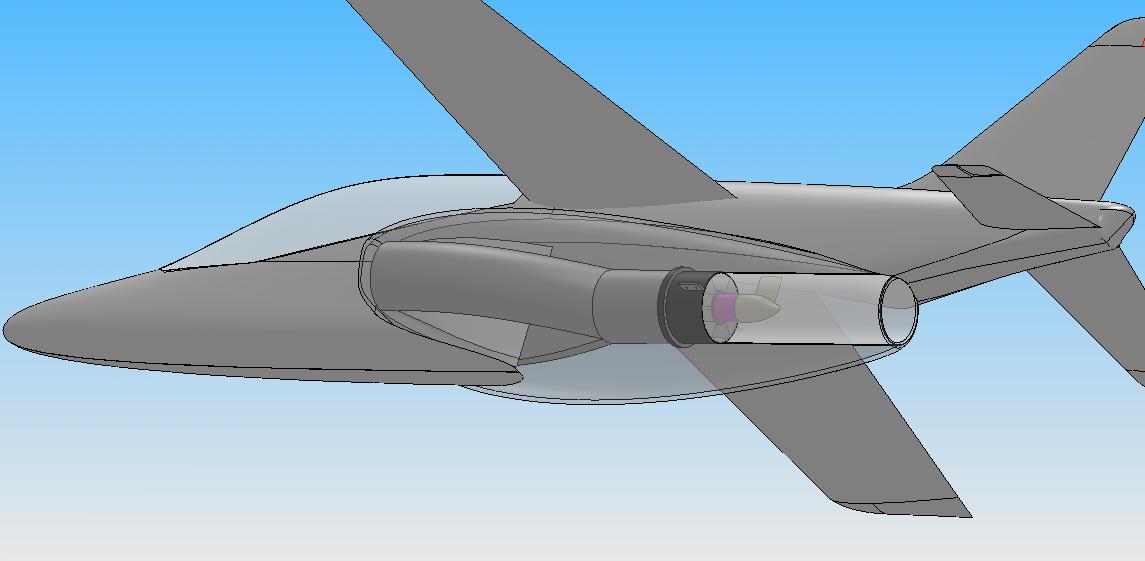

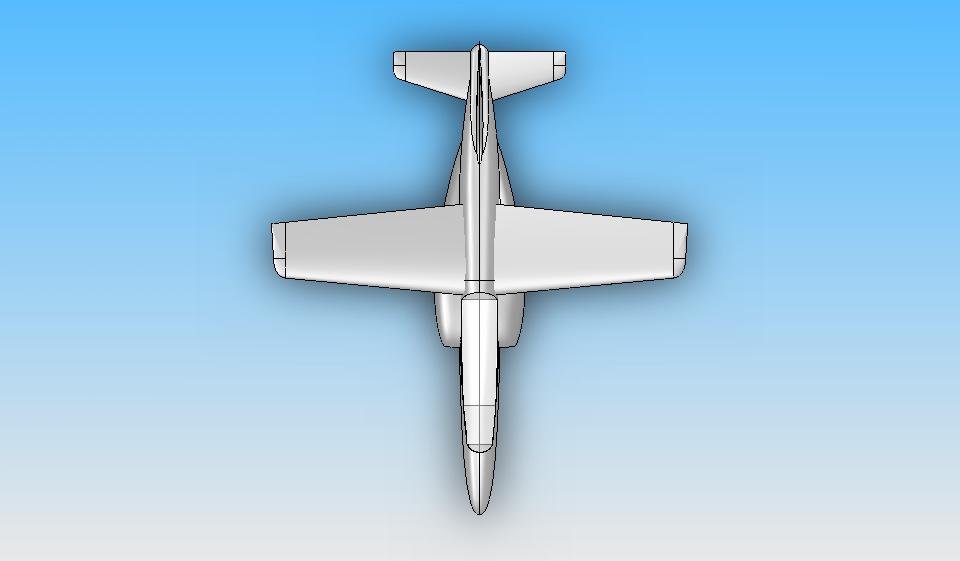

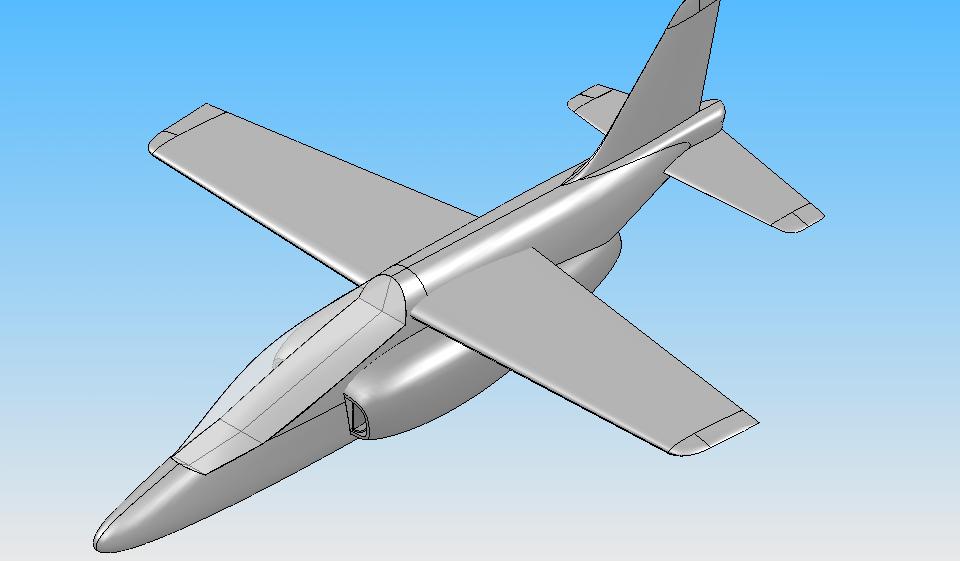

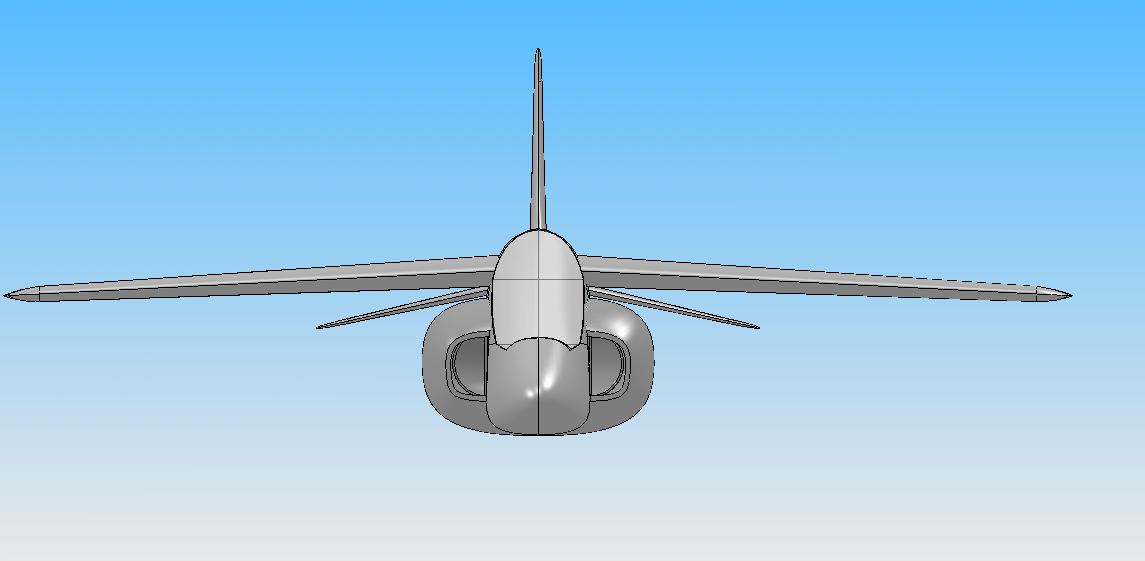

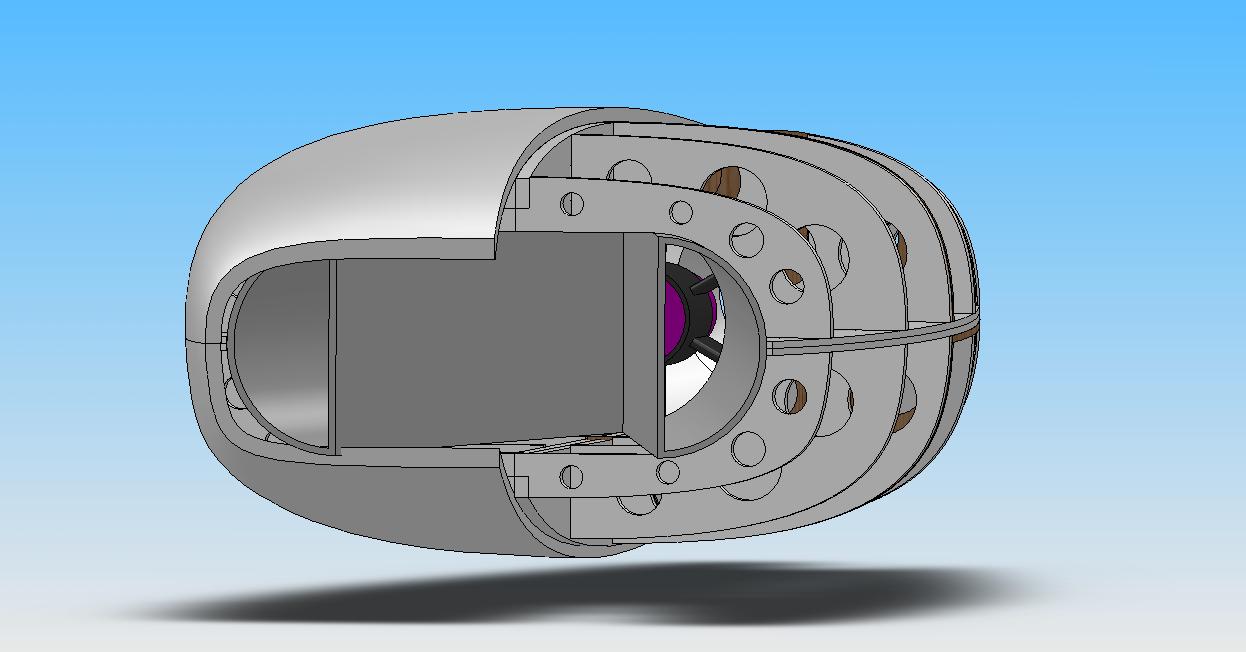

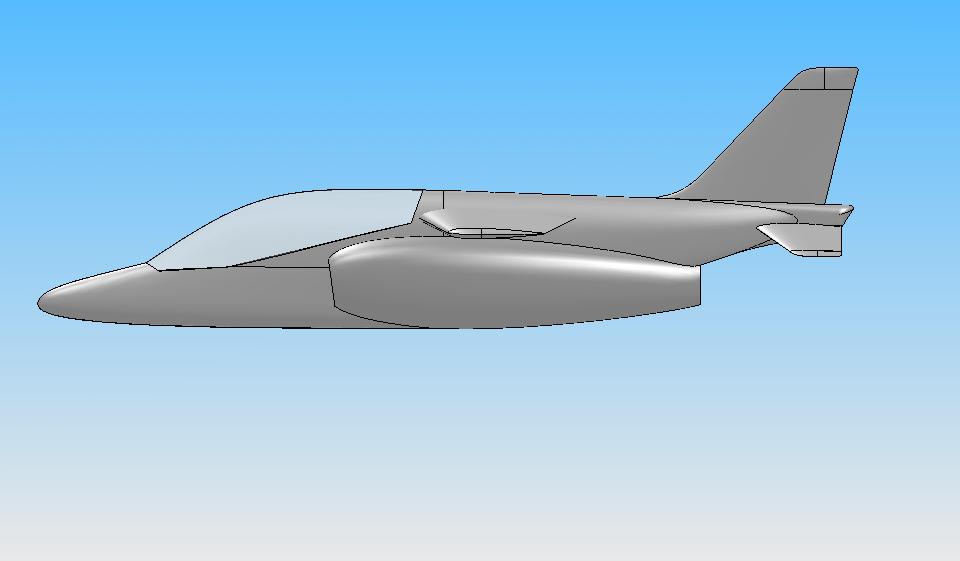

Van unos pics de pantalla y video del CAD:

http://www.youtube.com/watch?v=D0Hr-TfqHN8

Desde luego Pichi, conociendote y sabiendo como construyes, tengo claro que volara.

Solo queda una cosa, haz 2, (uno pa mi)y esta vez te prometo que vuelo a tu lado en formación, (sin acojonarme).

ya iras contando como lo vas haciendo y me parece que esas clases de Cad y del otro programa vas a tener que ir dandomelas.

Respecto al lo de reducir la tobera, se que Flipe sabe la formula, yo siempre le pregunto a el.

jajajaja...mirá que te tomo la palabra!!!
De todas formas, el 2do siempre sale mejor que el primero...
Lo de volar en formacion lo deberas hacer con las insignias albicelestes, jajajaja

Sds

Por favor Pichi TOMATELA, construyeme uno
pero el mio refuera el tren que tengo unos trenes retractiles electricos por aki que aun no se han levantado del suelo.

Se te han adelantado.
aeromodelos-con-turbinas-electricas-edf ... 26075.html

silbo escribió:Se te han adelantado.
aeromodelos-con-turbinas-electricas-edf ... 26075.html

Ya ví el post, pero el modelo es bastante mas pequeño al que voy a hacer yo.
De todas maneras, gracias por avisarme.

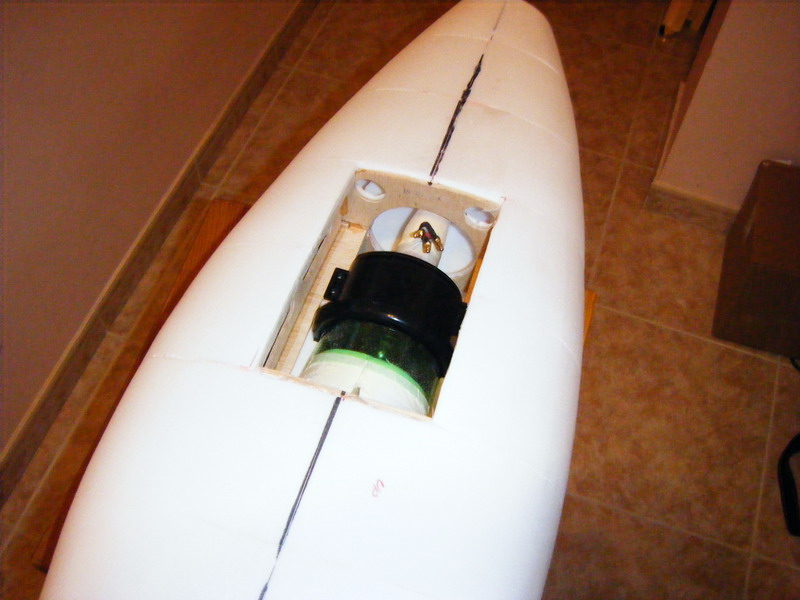

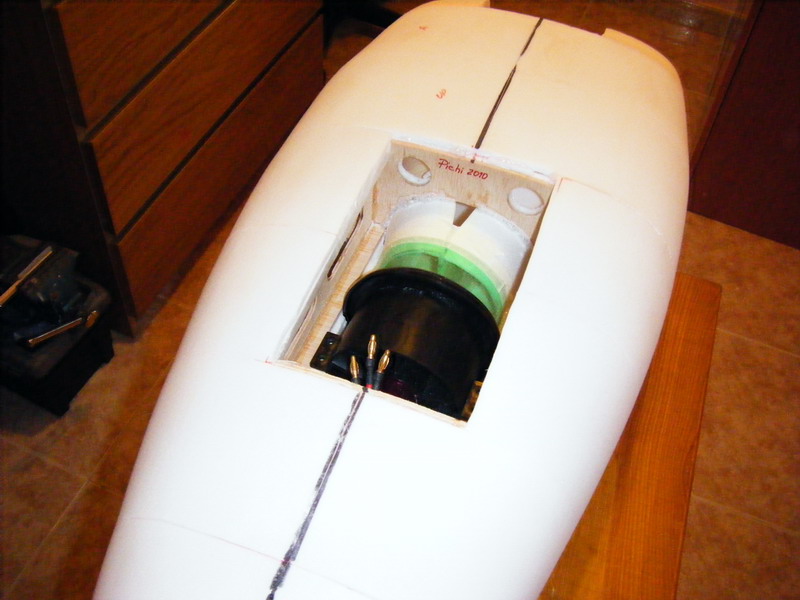

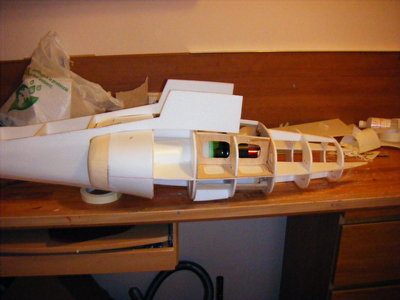

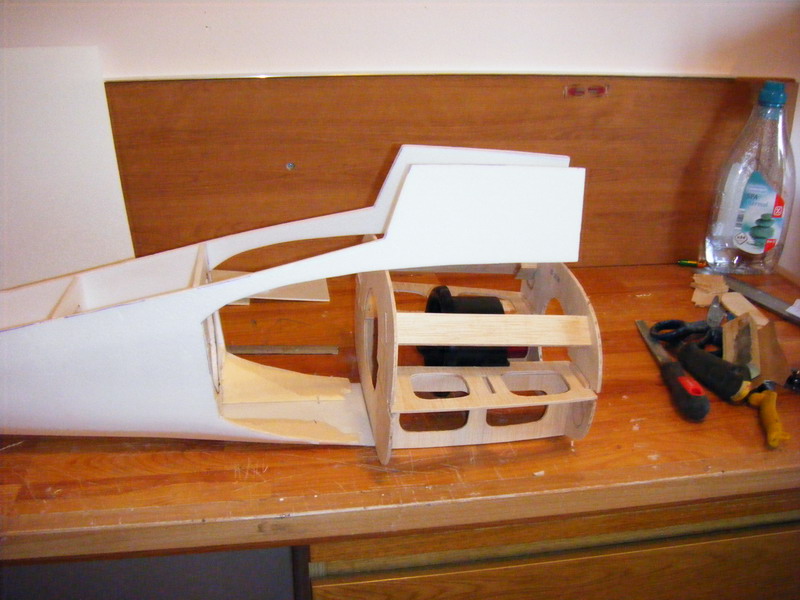

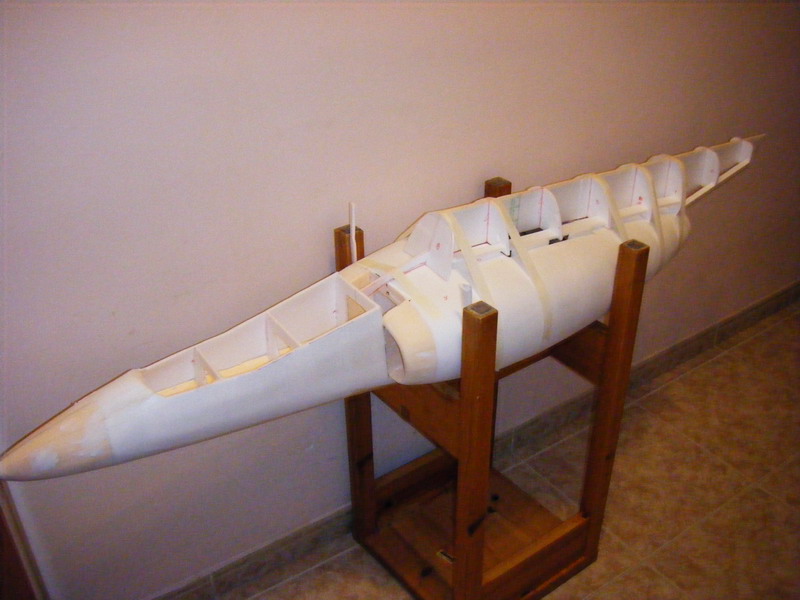

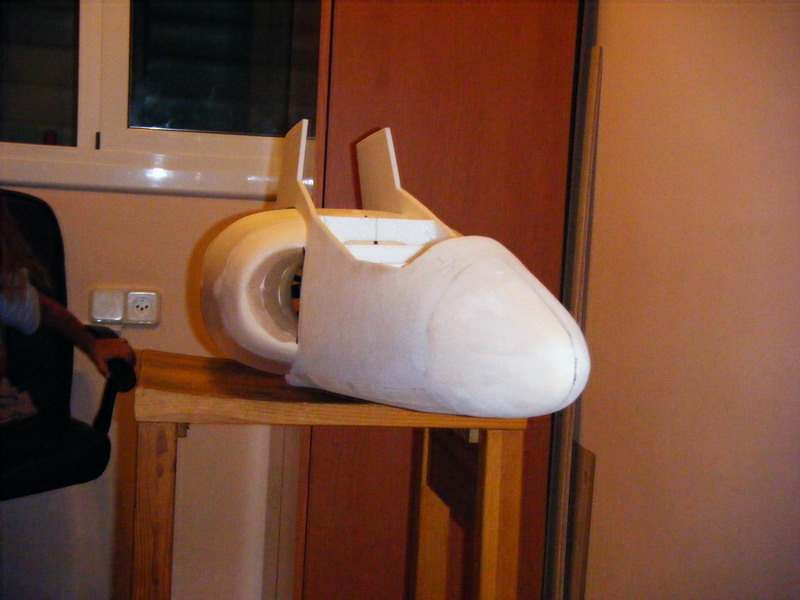

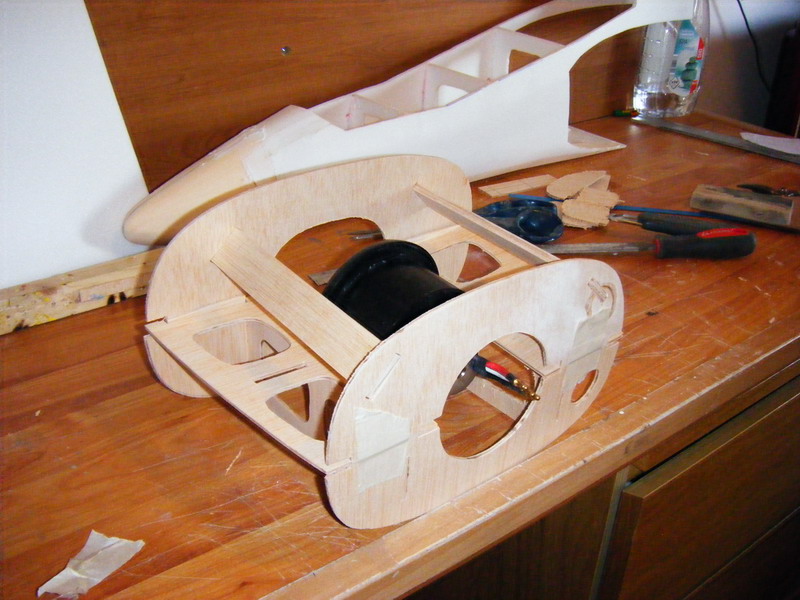

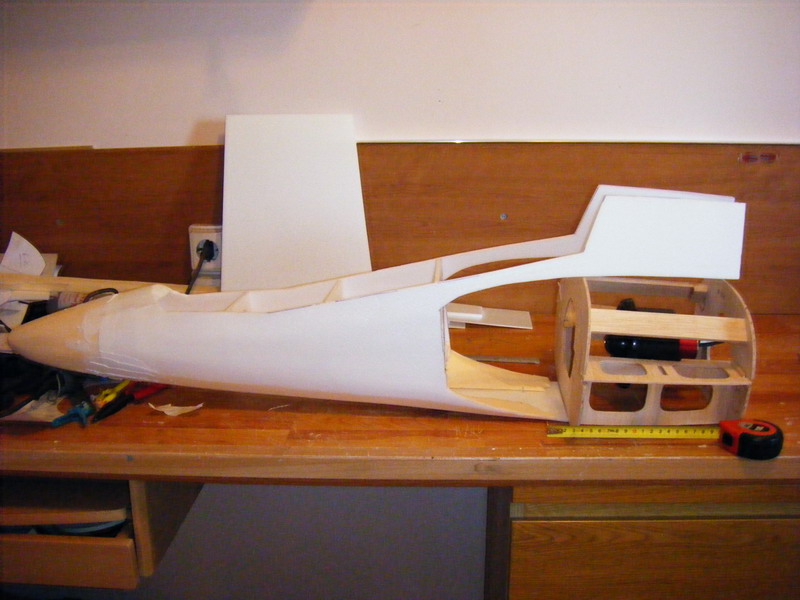

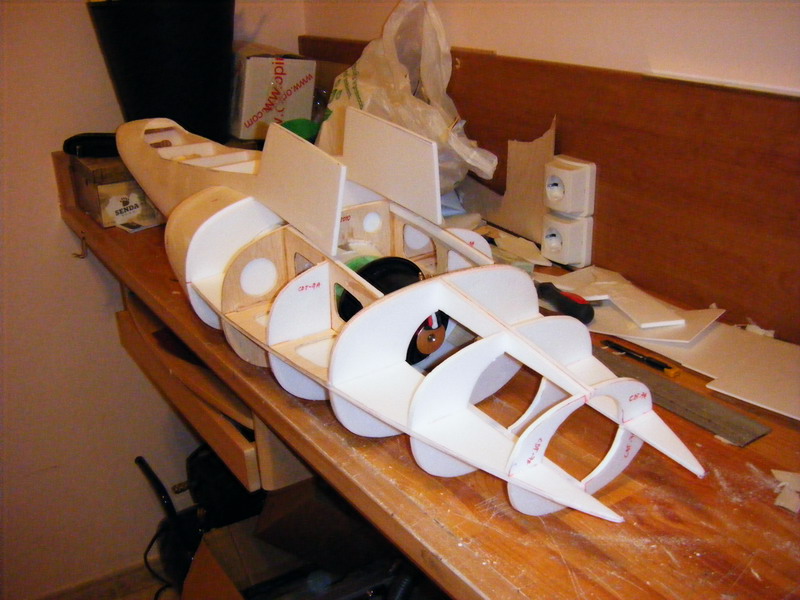

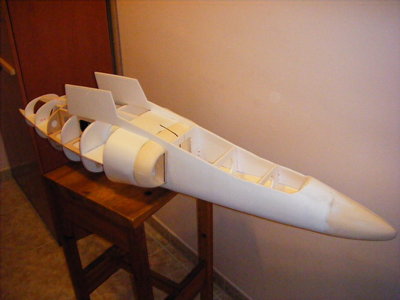

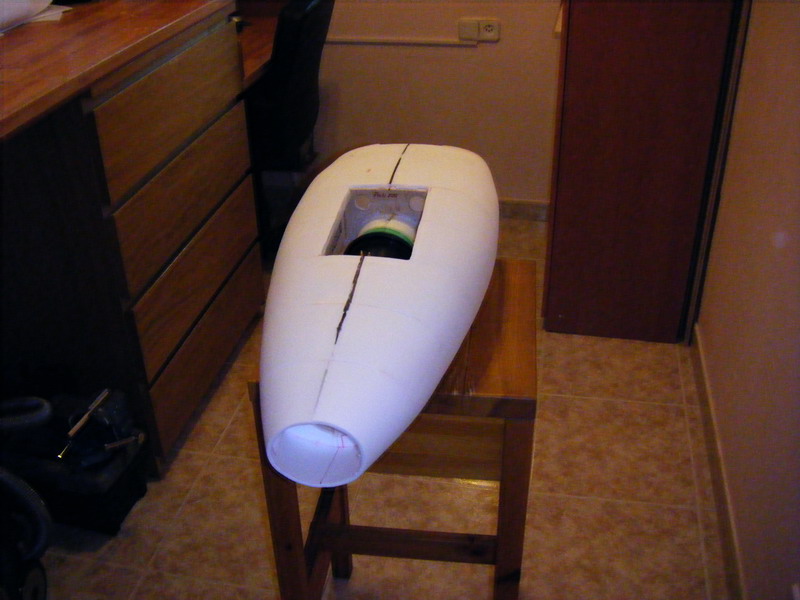

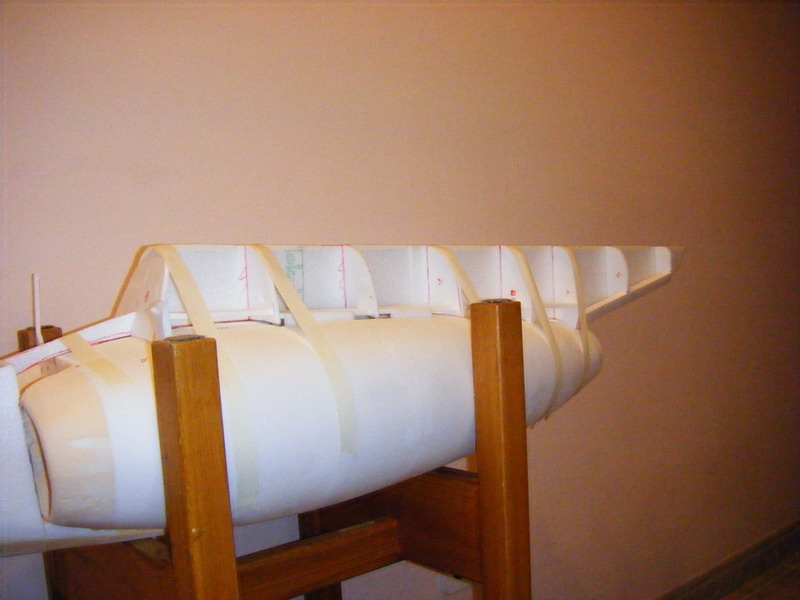

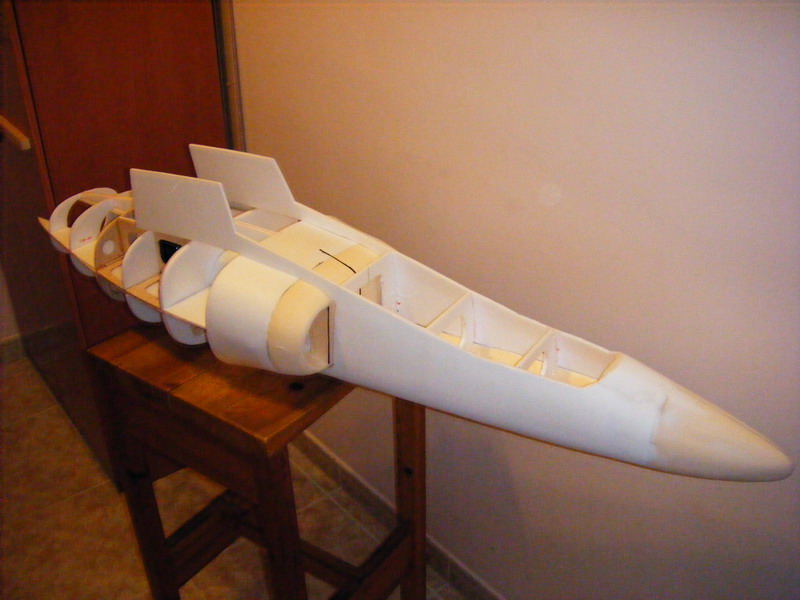

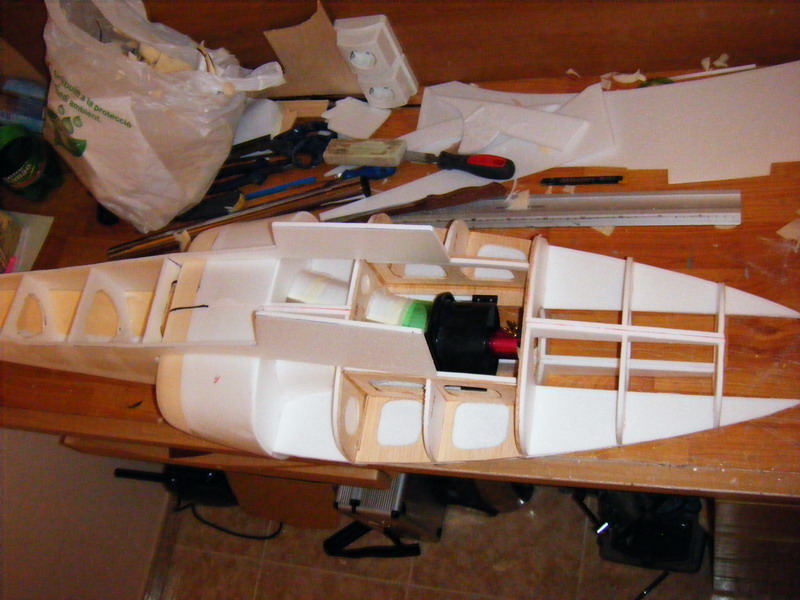

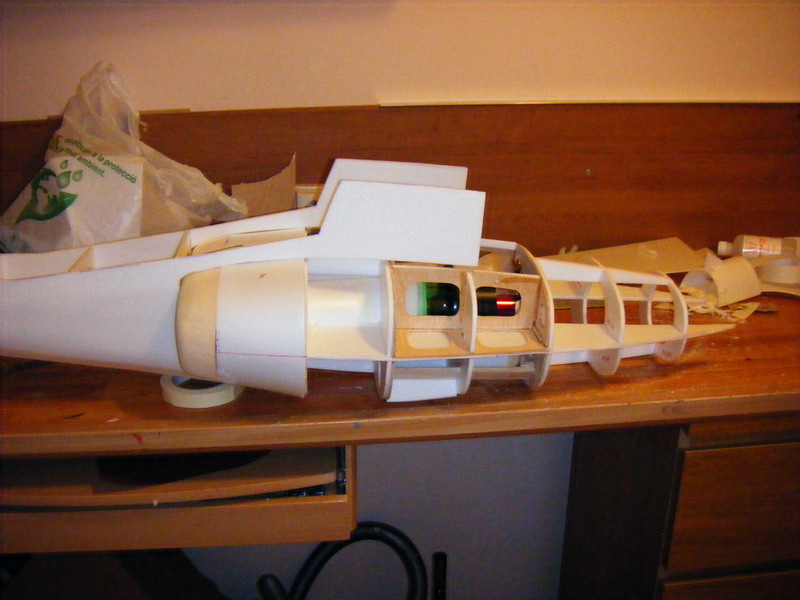

Bueno, esto ya va teniendo forma....les dejo unas fotos de como va el proyecto:

Menuda pinta esta tomando

Has calculado bien cuanto ha de hacer la toma de aire de la tobera? por las fotos se ve como muy reducida....

No veo clara en las fotos la canalizacion de la entrada de aire a la turbina ¿Como lo has resuelto?
y puestos a preguntar ¿Que pasa con el tren? que se empieza ha merecer un retractil.
Animo , que tiene una pinta de envidia.

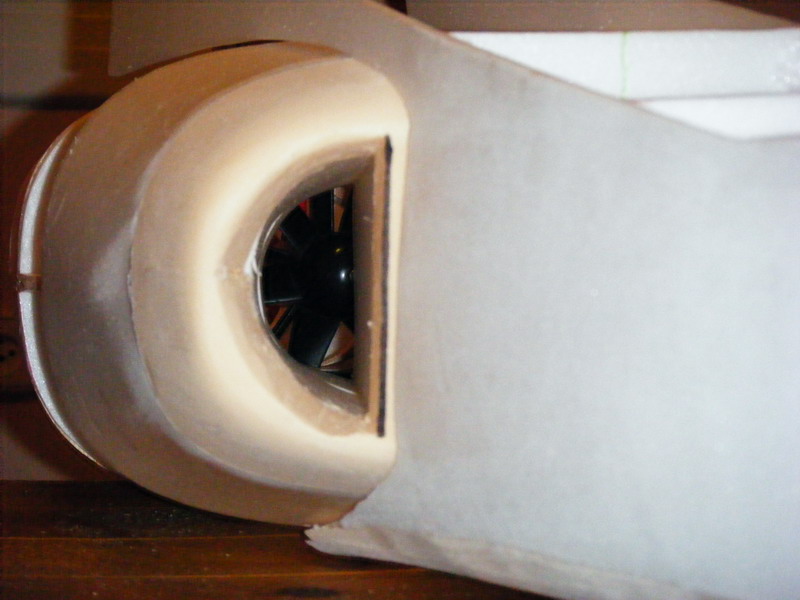

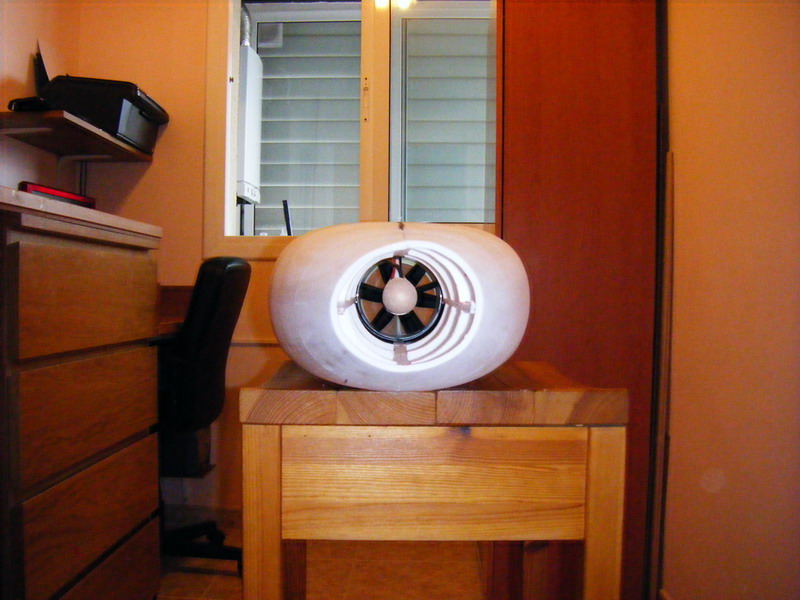

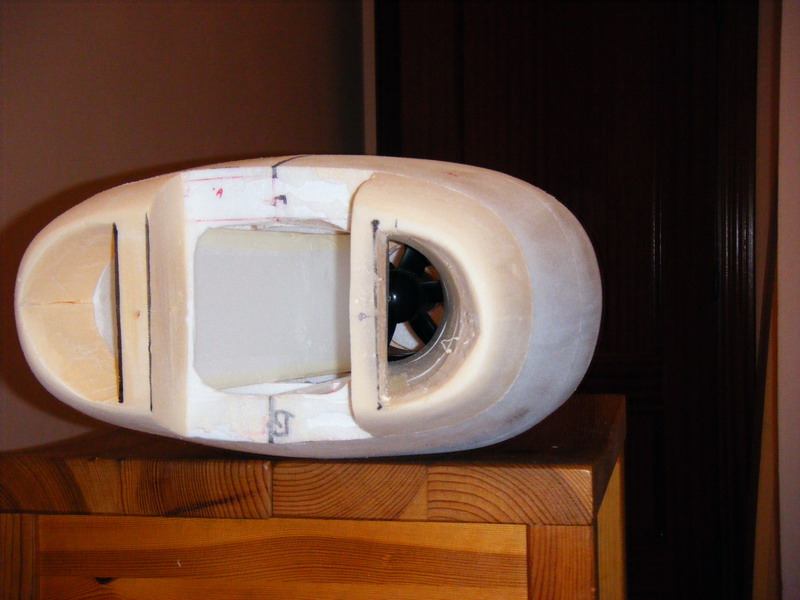

El área de las entradas de aire sumadas son iguales al área de la entrada a la EDF .

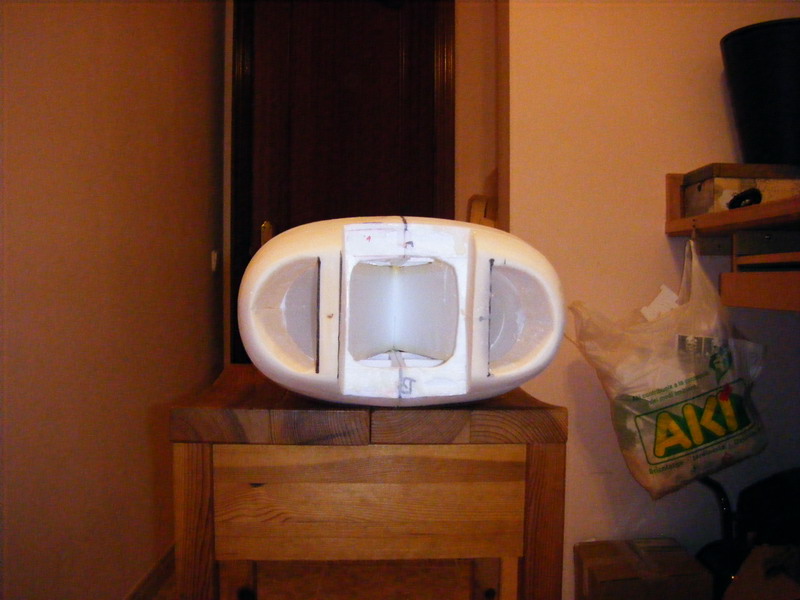

La canalizacion es como una Y, donde los palos de arriba de la Y son una media caña de un circulo de Ø90mm.

Era eso lo que preguntaban?

Quizas las fotos engañan un poco, porque el aparato tiene unas medidas considerables....menos mal que es depron, que si fuera balsa no la levantaria ni con una turbina de un Airbus 380.......

Sds

Un tren retractil pesaria mucho, no lo justifico por ahora....tendria que tener un conjunto de EDF que tirara unos 2,2kg (por lo menos), y estoy haciendo todo con material que ya tenia....


Sds

Si, pero me parece que no es correcto.

La entrada de aire ha de ser mayor, en forma de embudo, y la salida un poco comprimida, hay una formula para saber cuanto comprimir y que tenga su maxima eficacia, aunque no la tengo se la preguntare a Felipe que el la controla.

Saludos.

no puedes contestar tan rapido que no me da tiempo a la replica jejejjejeje

Zeroky, creo que no estoy mal encaminado, si te miras el post este (aeromodelos-con-turbinas-electricas-edf ... 47505.html) me parece que no estoy equivocado, pero hasta que no se pruebe no sabré exactamente si todo eso es cierto o que...

Sds

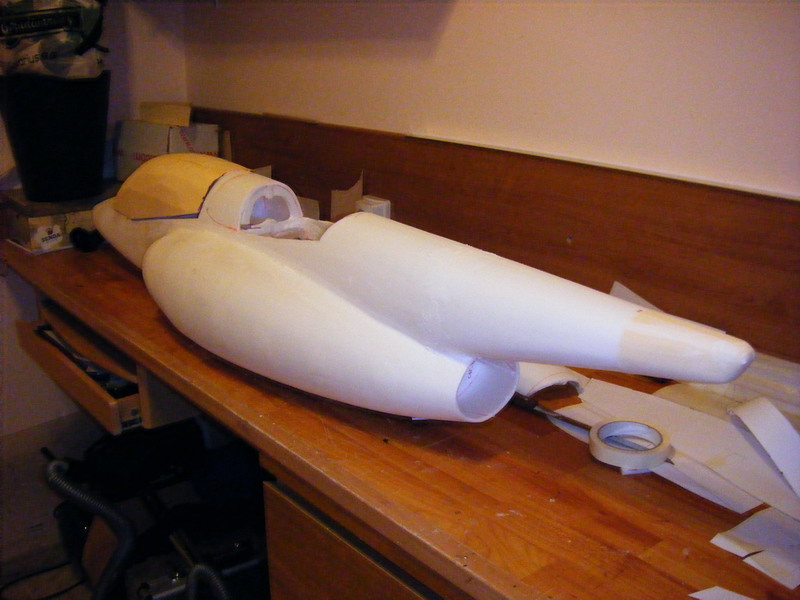

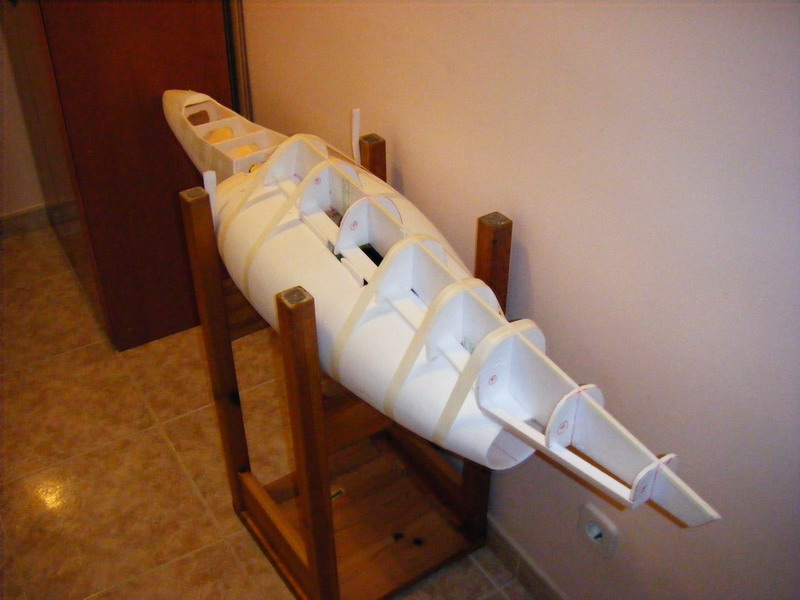

...no quiero ser cansino, solo voy actualizando el album de fotos con los avances de la construccion.

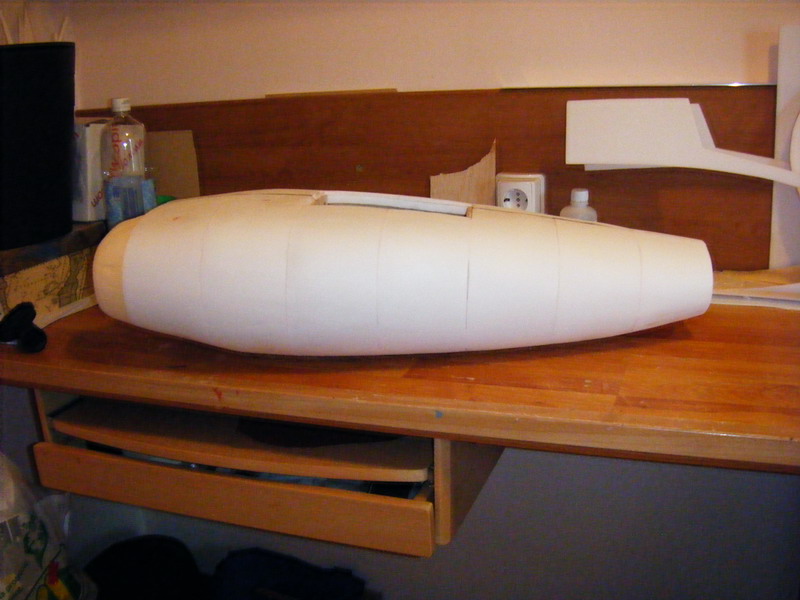

Ahora mismo estoy esperando a que se seque la masilla PLUMA LIGHT para tapar lineas de uniones de los paneles de recubrimiento.

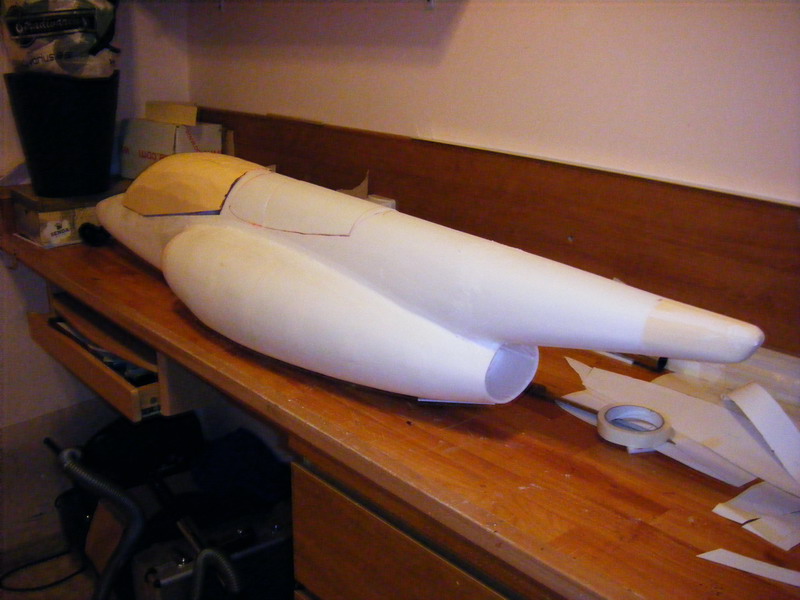

Acá van las ultimas:

Peacho de bicho,

yo moveria el post a la seccion de EDF.

Y como se hace?

supongo que lo tendra que hacer un administrador del foro

Hola compañeros!

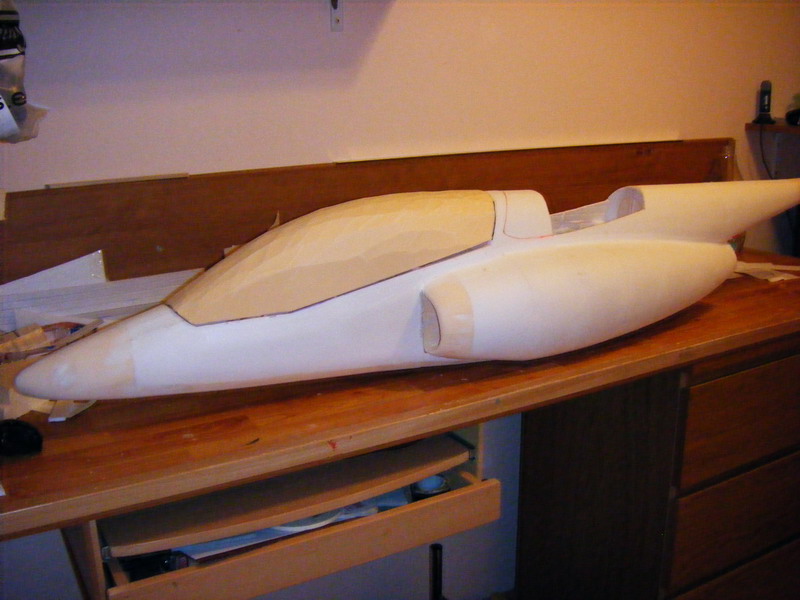

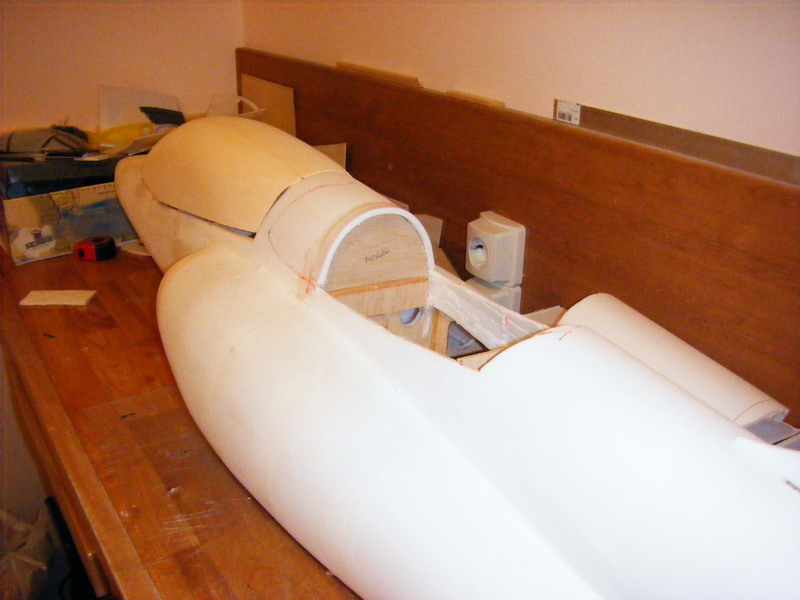

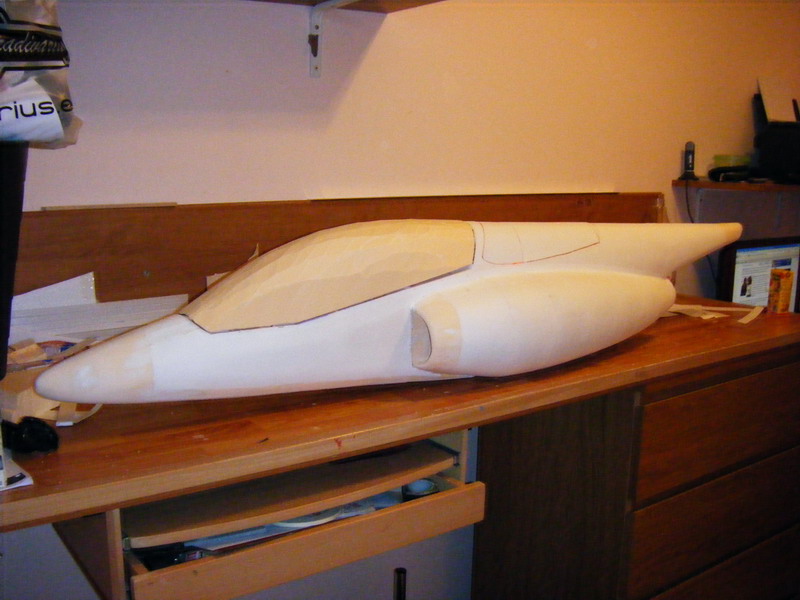

Va una actualizacion de fotos...recien sacadas del horno

La cabina acabo de tallarla, por lo que aun no le he lijado...mañana sera otro dia...

!!!!Estoy empezando a querer 1!!!! Dentro de poco igual empiezo a pensar en los planos

Me encanta como te esta quedando. Ya vas fabricandome el mio ??????? es que no veo fotos de su hermanito pa mi

Primero quiero ver volar bien el mio, despues vendrá la escuadrilla de Pampitas...jejejeje
Sds

Que tal a todos!!!
me presento, soy Martin de BS AS,
aeromodelista y fanatico de los aviones.
incursionando en jets.
aguante Sergio q quiero ver el video del Pampa volando!!!!!!!!!!!!!!!!
Slds.

Gracias Martin, y saludos desde la madre patria...jajajaja

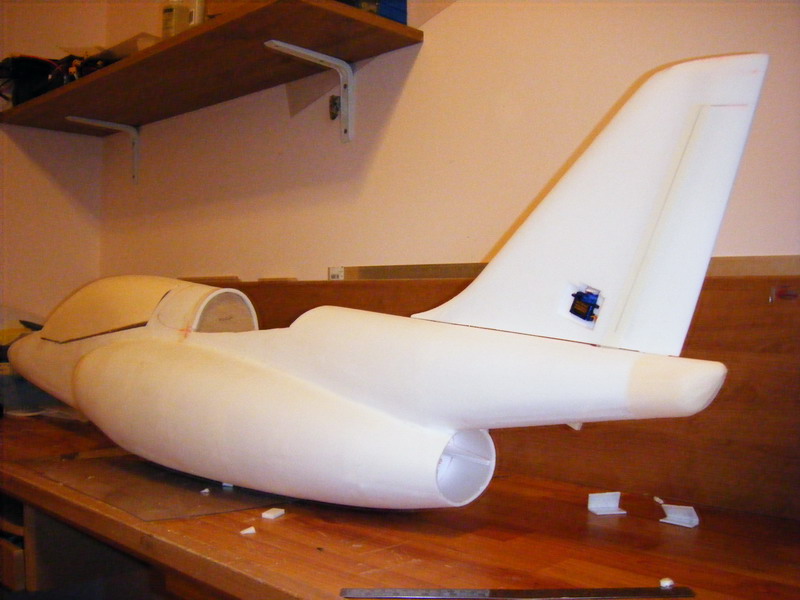

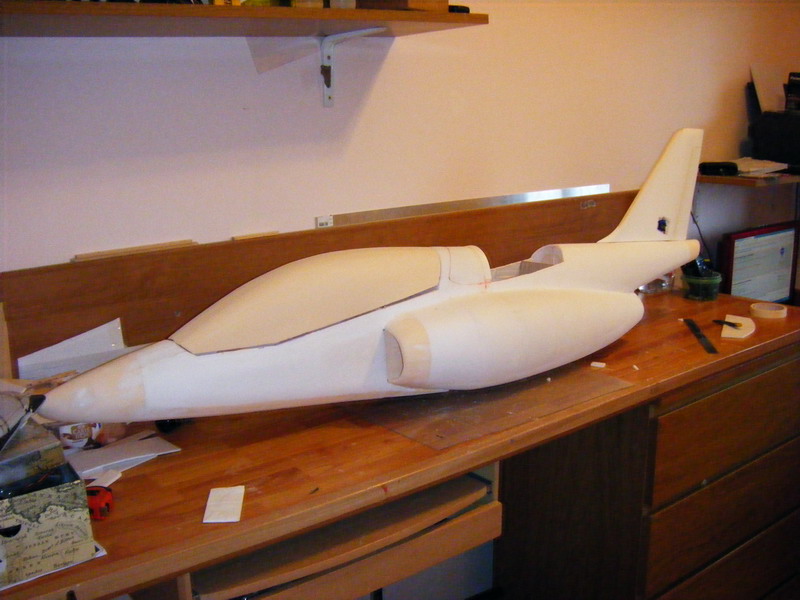

Bueno, aca van otras 3 con el timon de direccion casi acabado, cabina lijada y modificacion para aguantar el ala...
Por cierto, ya me he desidido a hacer la maquinita de hacer cabinas, y la cabina la haré en acetato (pesará menos que eso seguro) que va a quedar mejor que si el porex lo pinto de gris y negro.
A ver si esta semana me lio con las tablas de madera para hacer el cajon de vacio y los marcos soportes de acetato....y a probar a hacer una cabina calentando el acetato con la vitro poniendolo a un par de cms (y que esto no se lo cuenten a mi mujer eh!!! )
