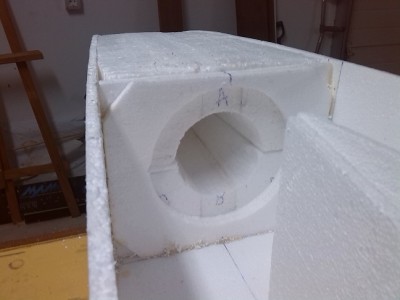

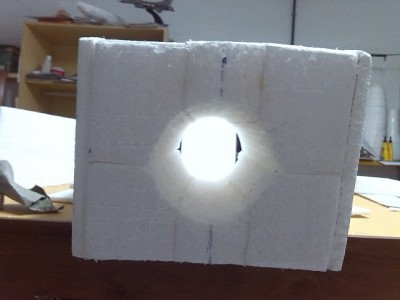

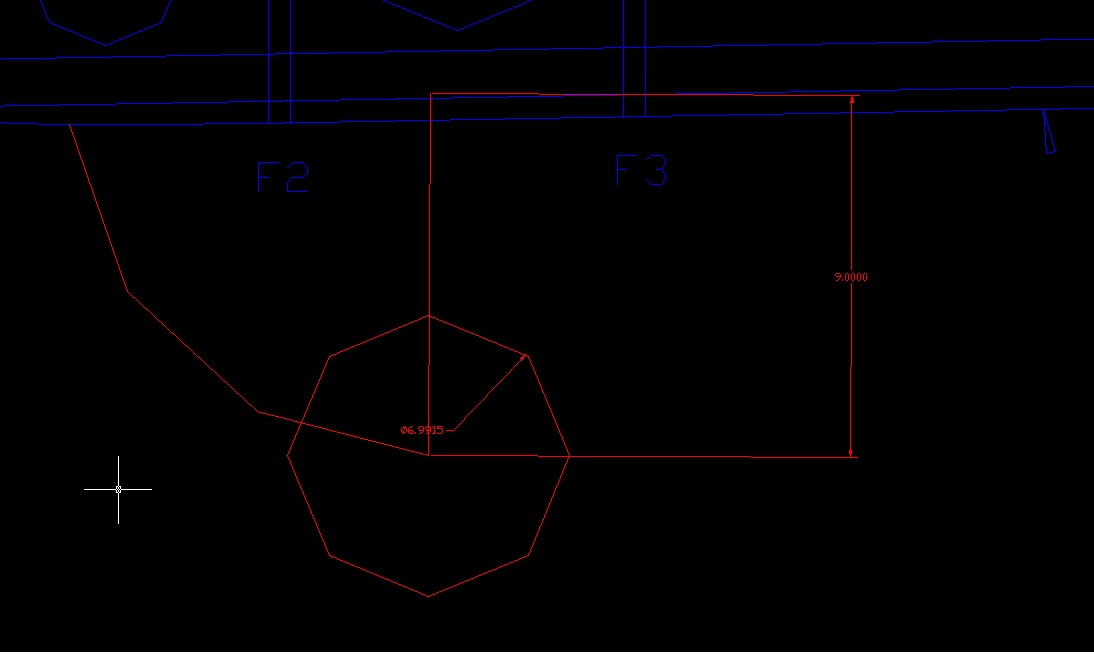

He decido hacer las toberas mazizas y luego darles la forma del tubo de admision de aire, para que quede mas chulo. a ver que sale

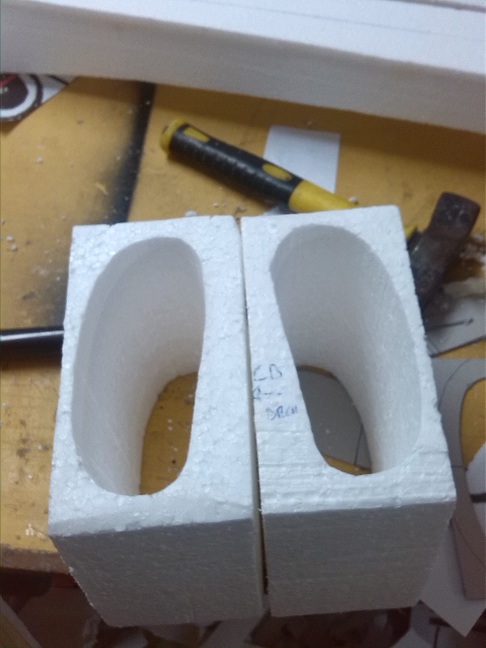

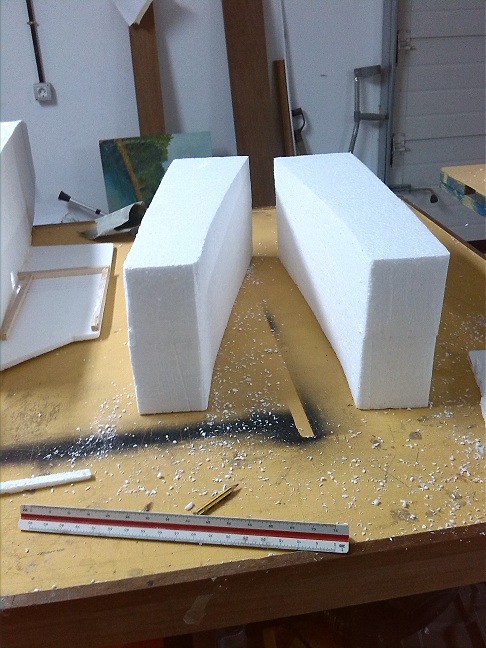

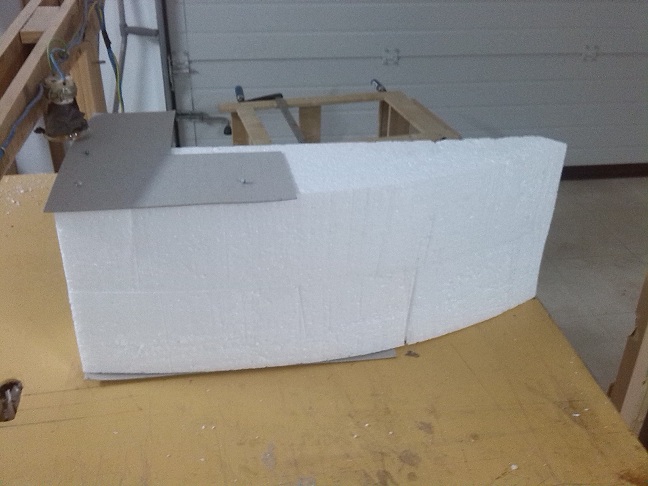

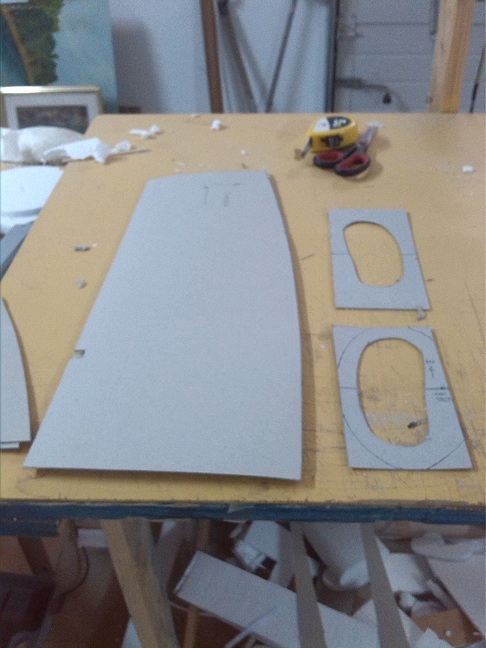

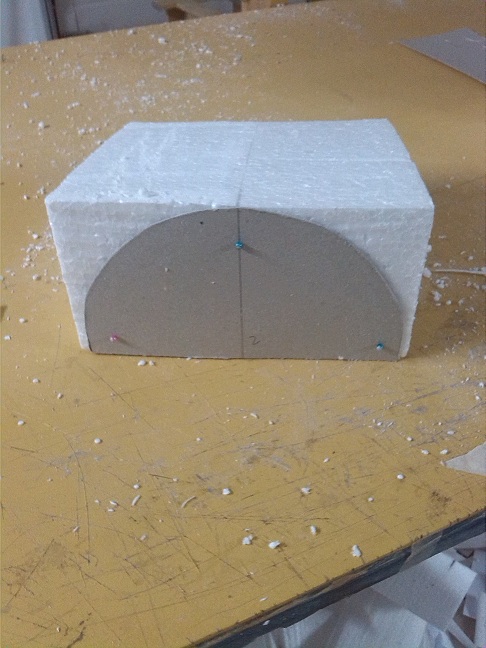

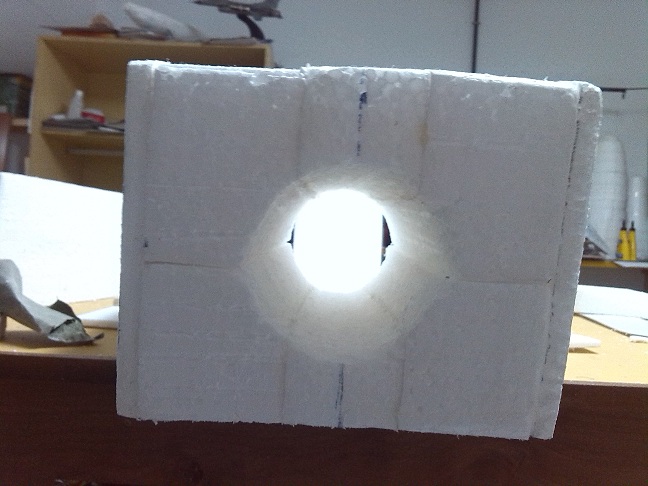

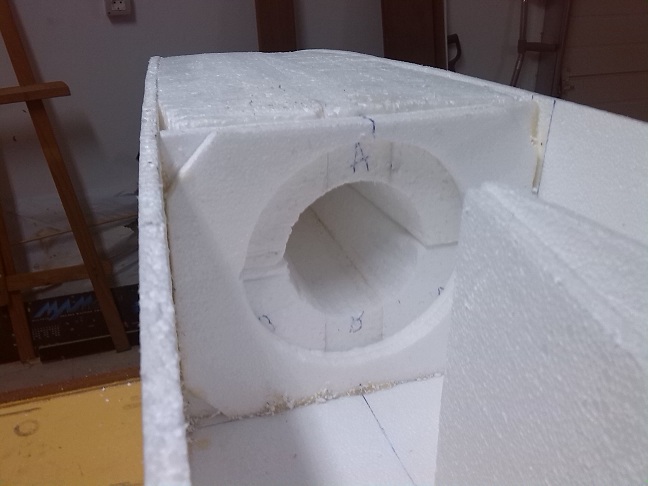

ya tengo cortados los bloques de corcho blanco y he realizado las plantillas para los cortes y el ahuegado.
Lo de las alas voy a tener que echarle una pensada.

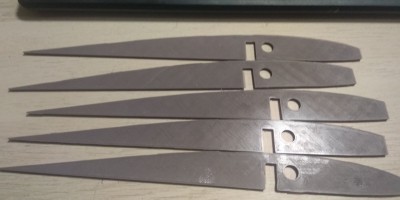

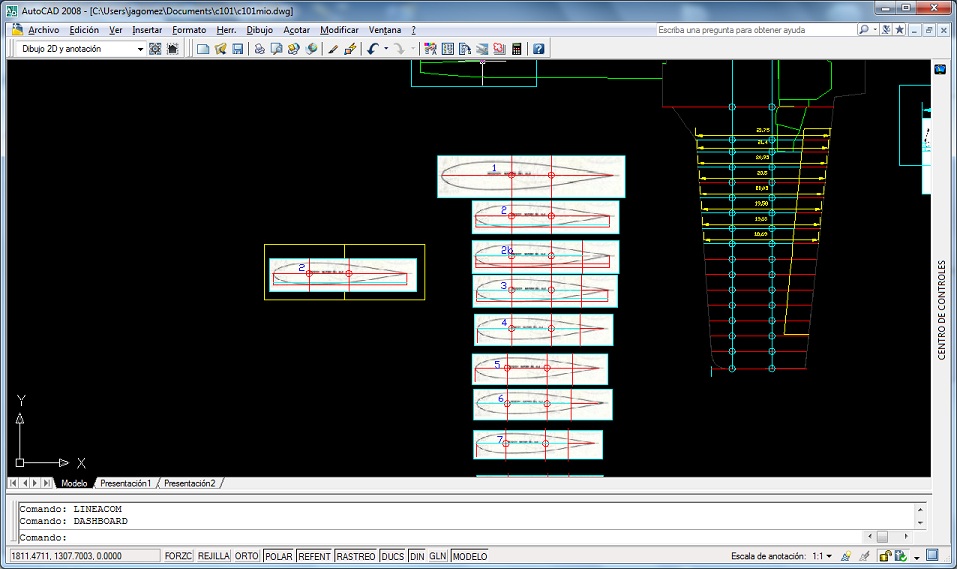

ya tengo las costillas preparadas para imprimir y los agujeros para ponerles el trozo de tubo por dentro.

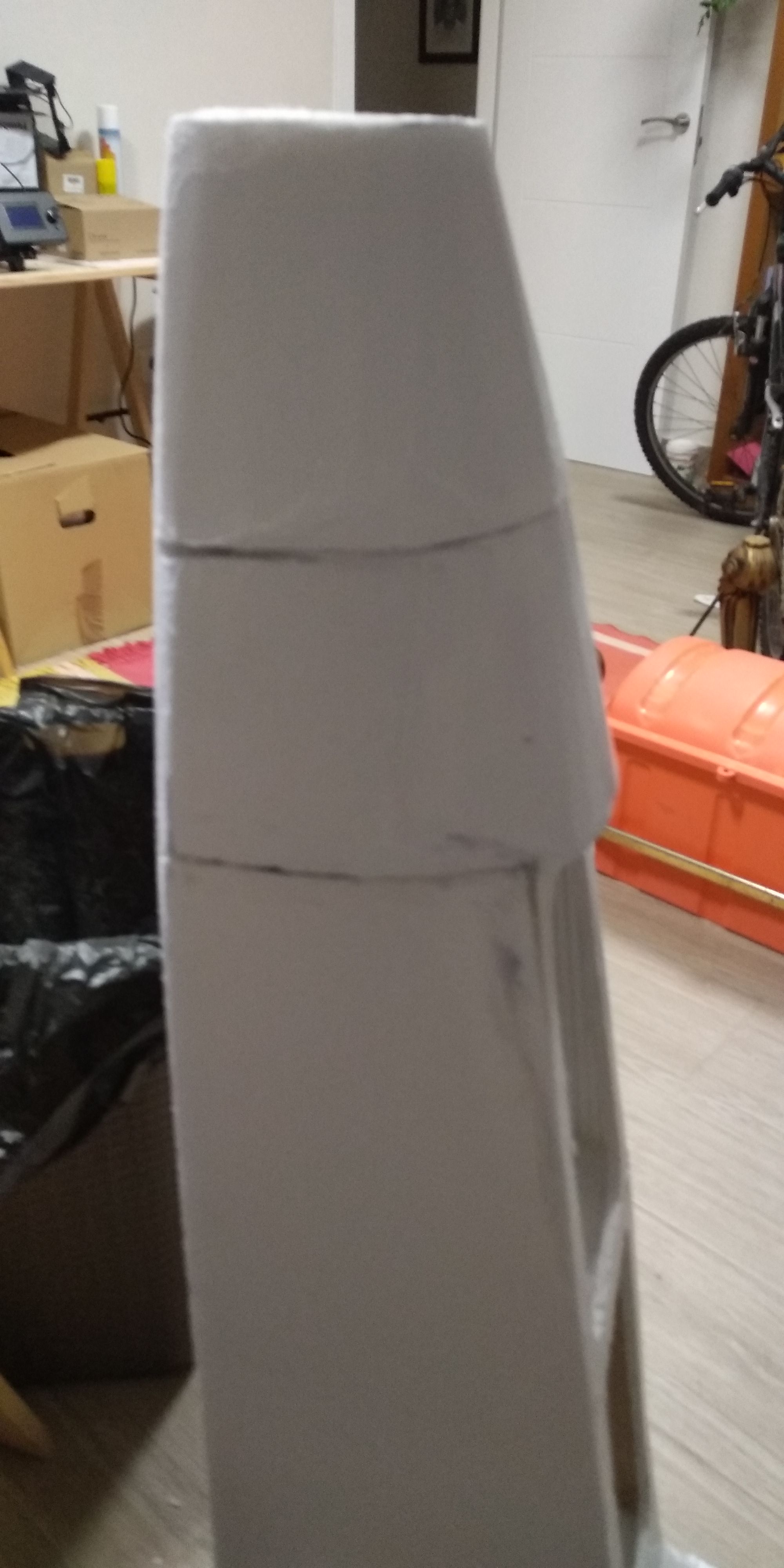

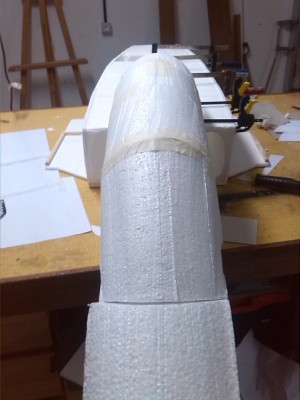

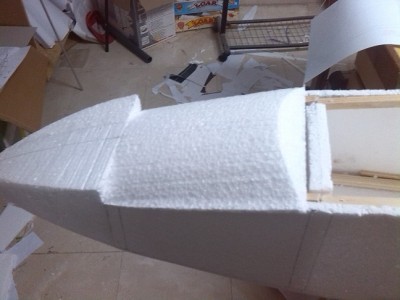

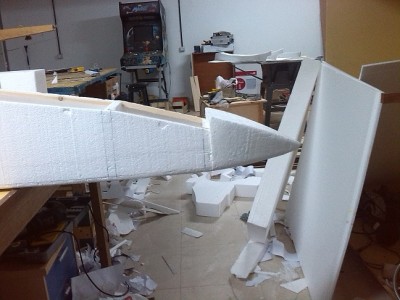

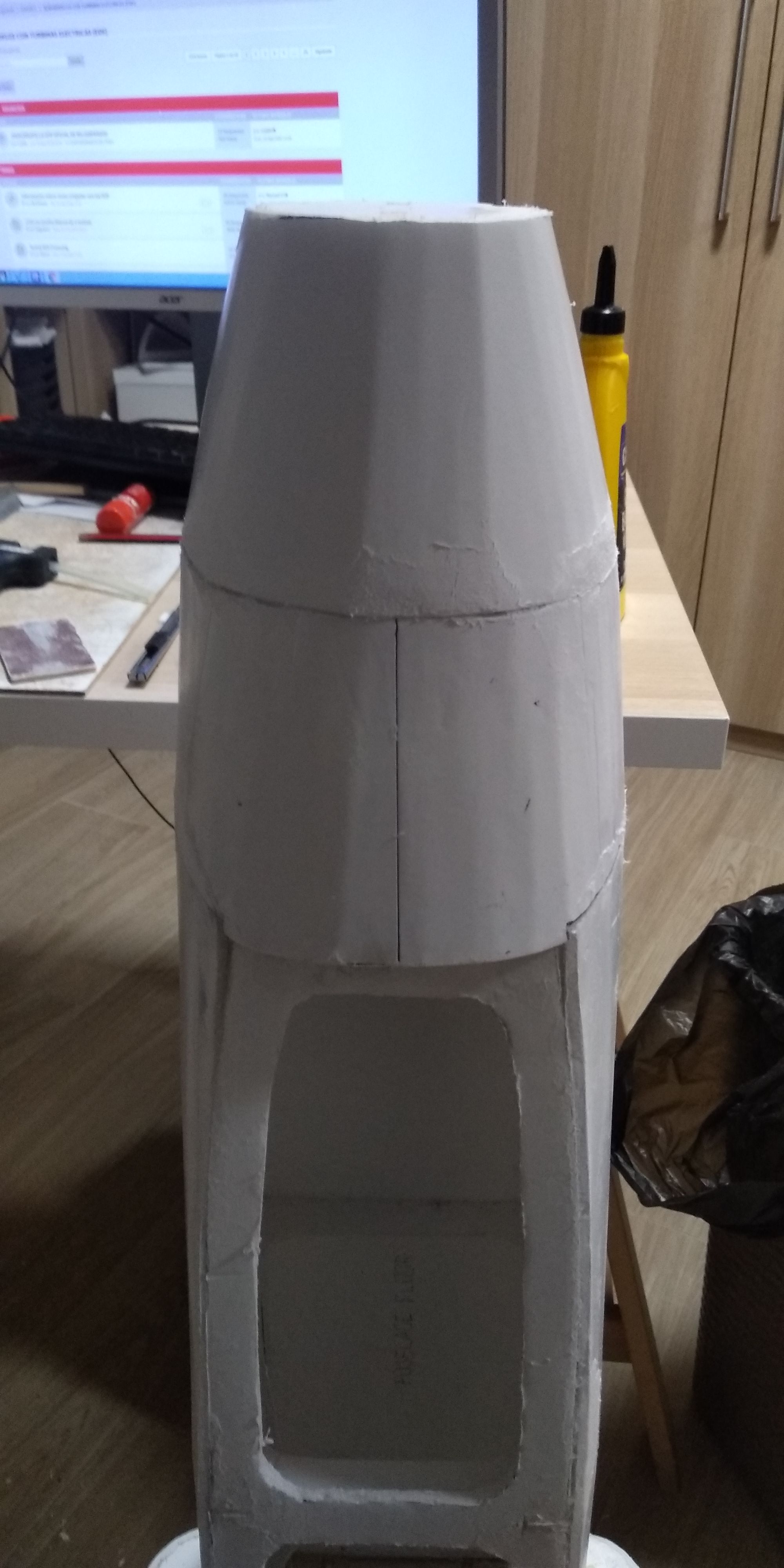

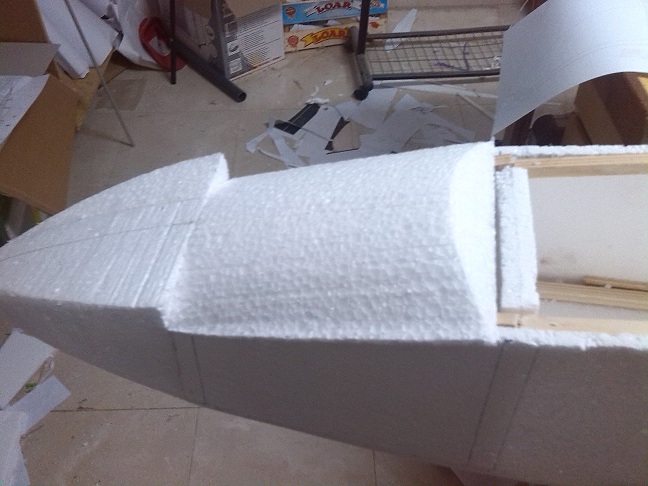

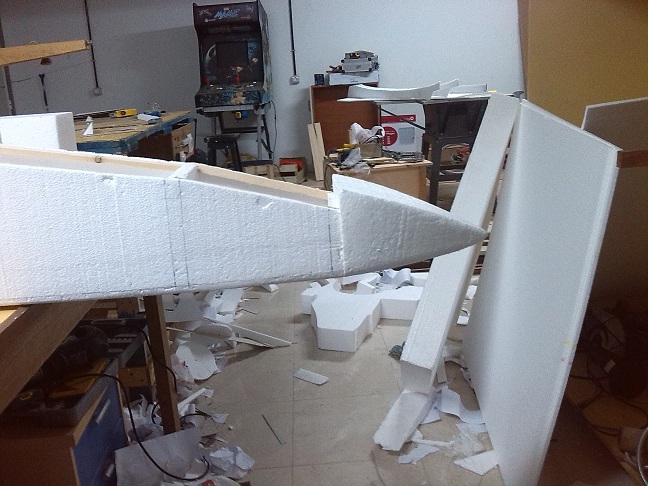

Ya tengo puesto el morro, ahora a lijar pa que se parezca algo al del avion.

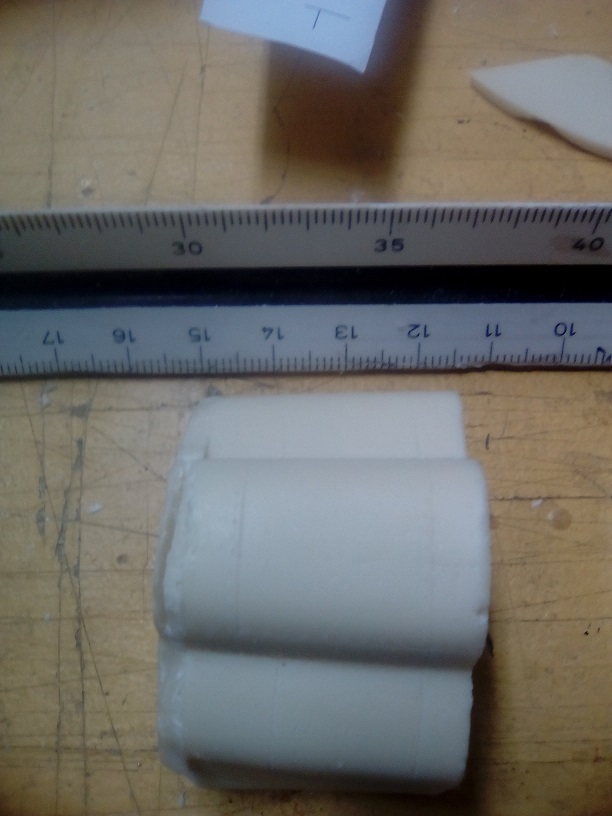

Me he cargado ya tres tacos para hacer las toberas, por las prisas, en fin, seguiremos en ello.

Bueno este fin de semana ha dado para poco, pero bueno algo es algo.

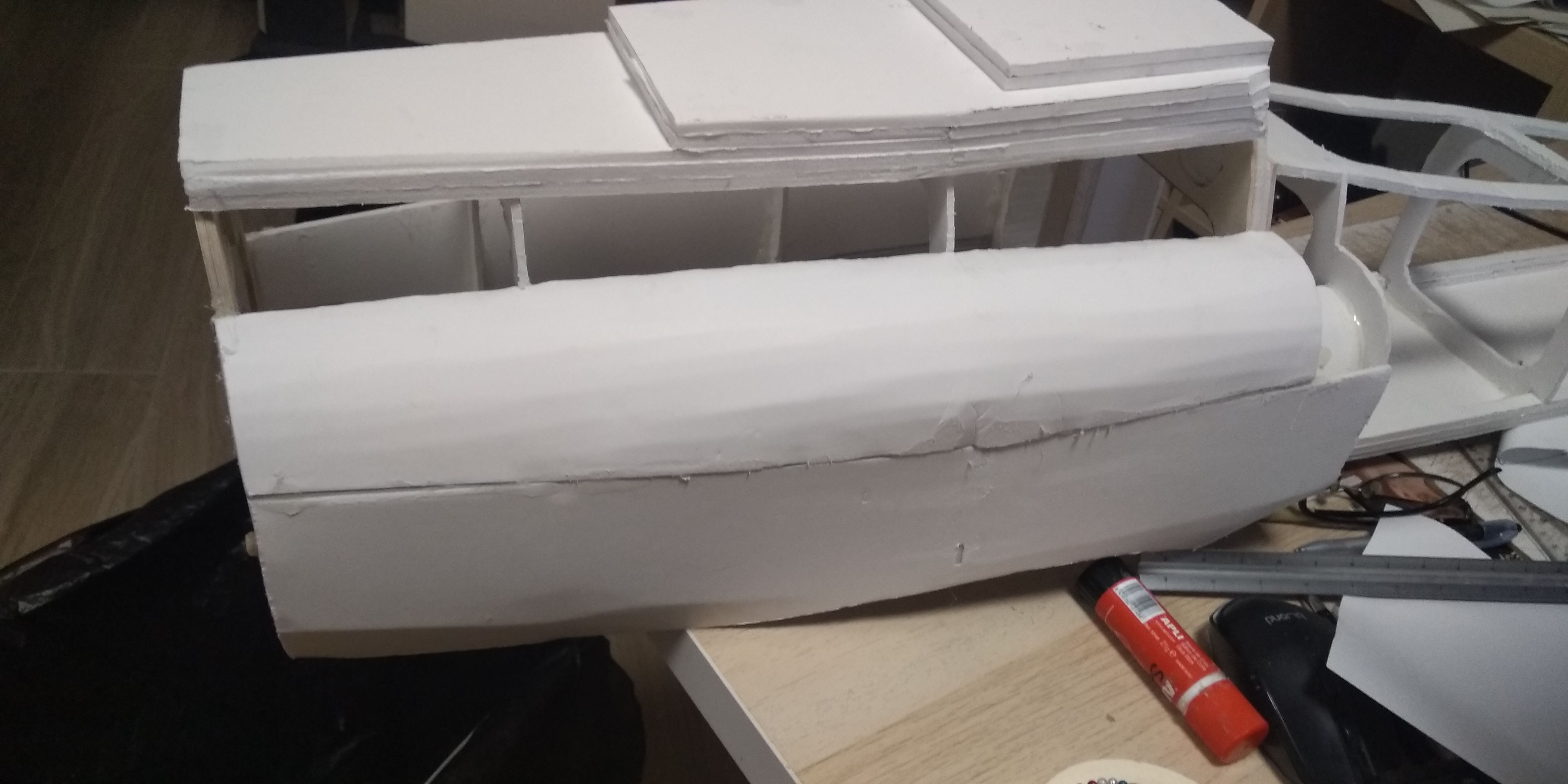

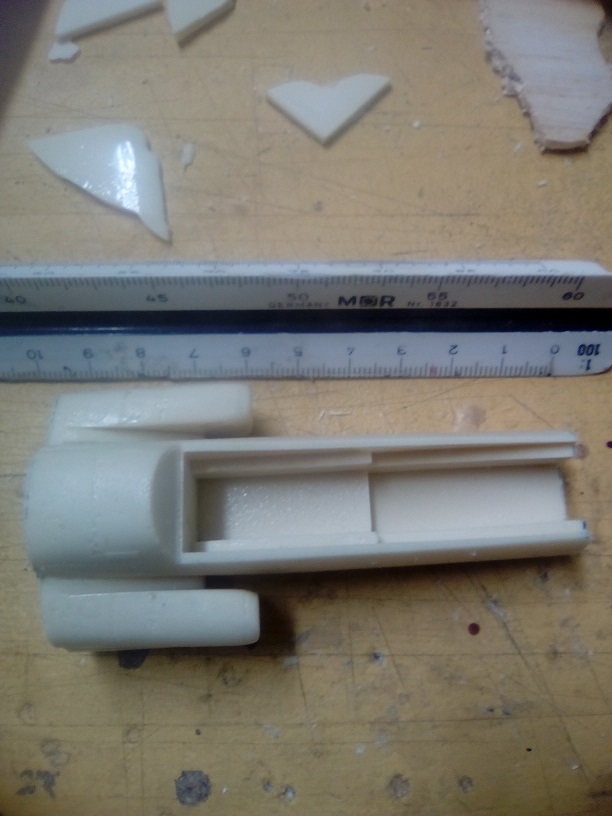

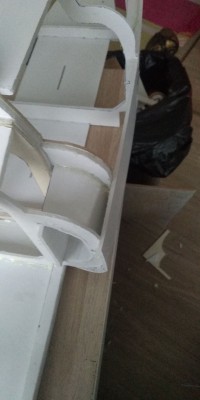

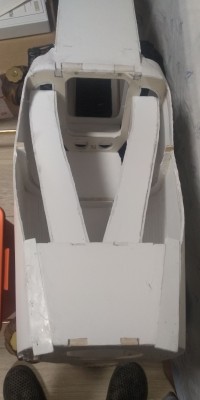

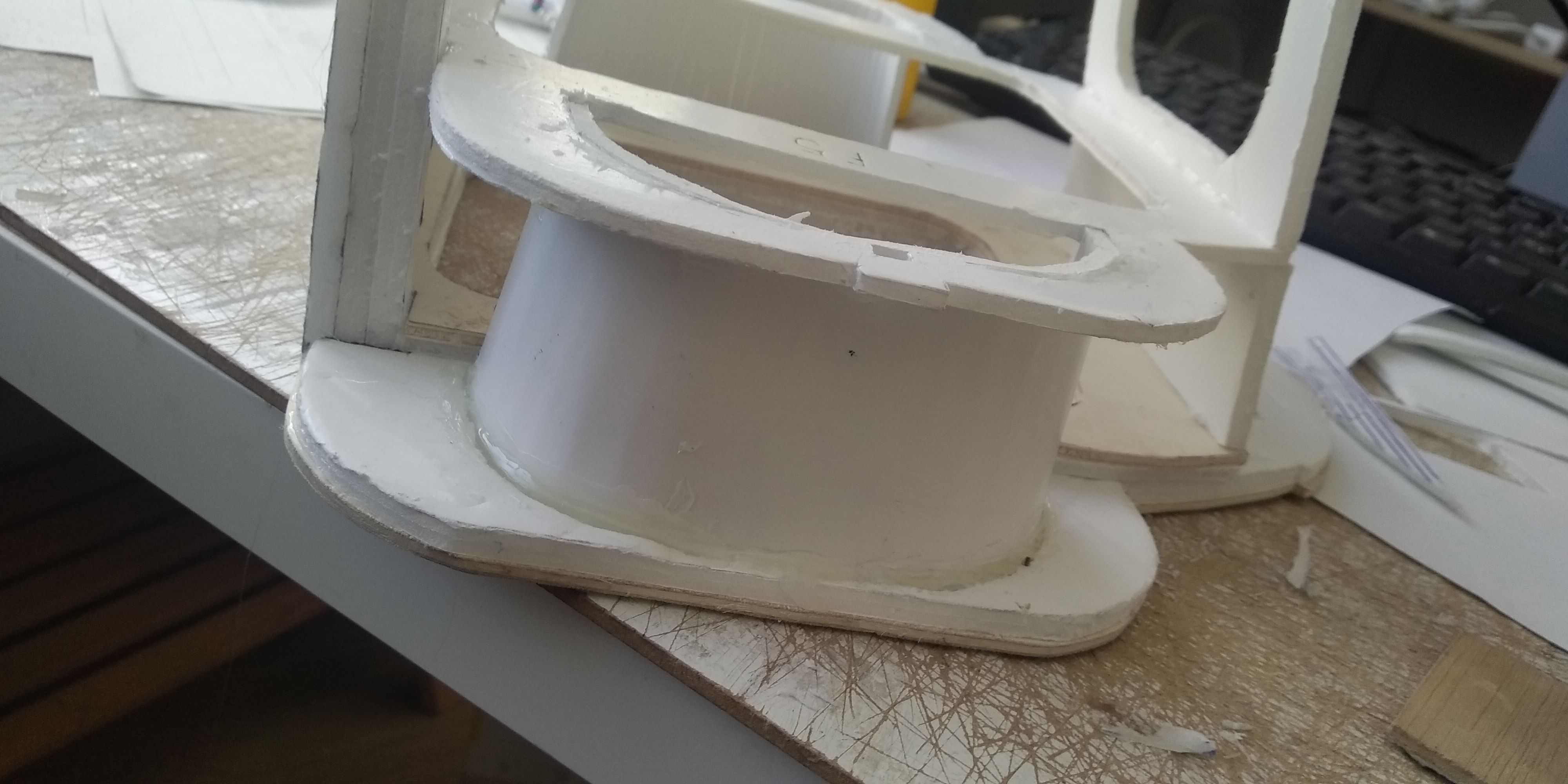

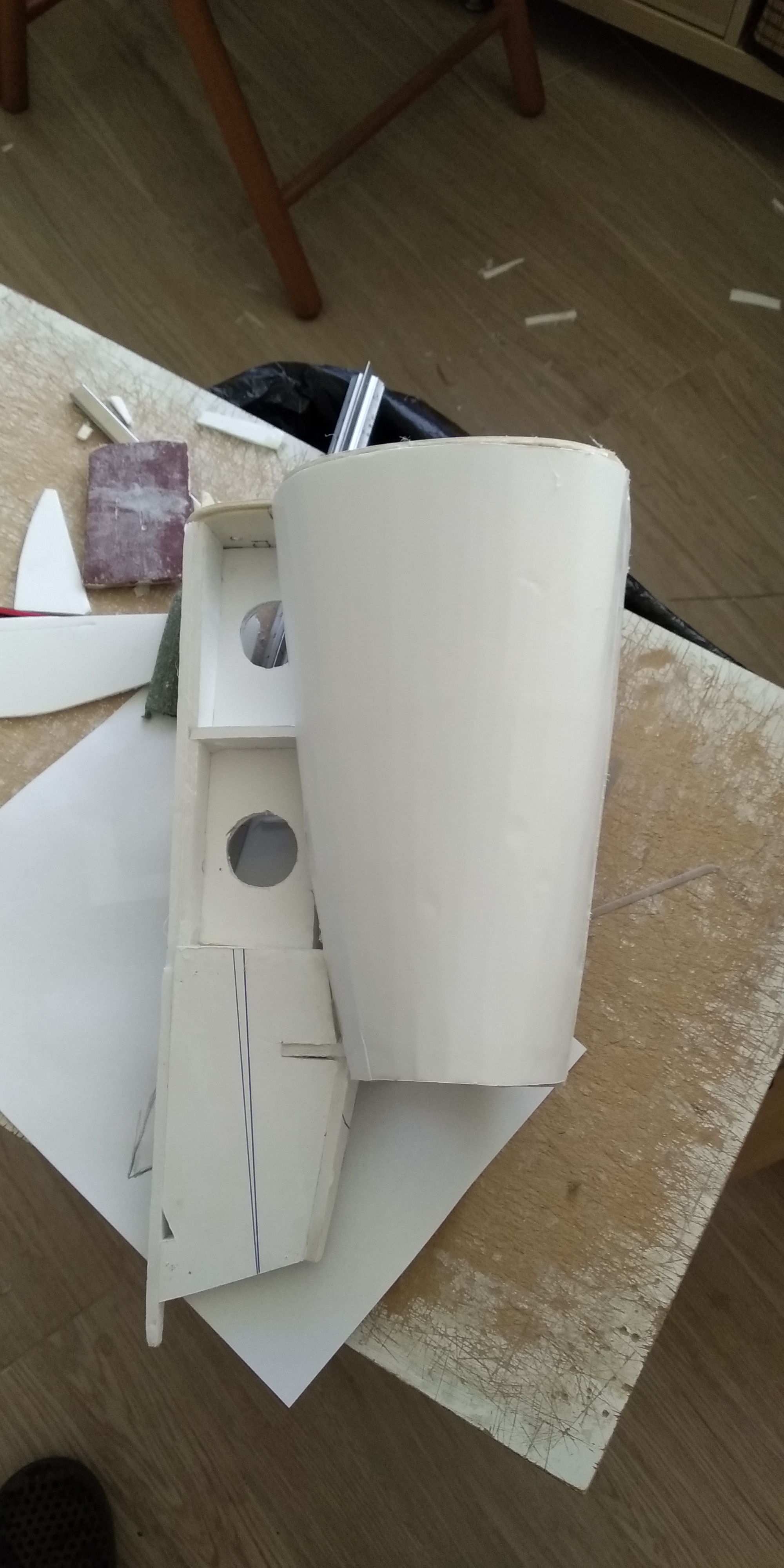

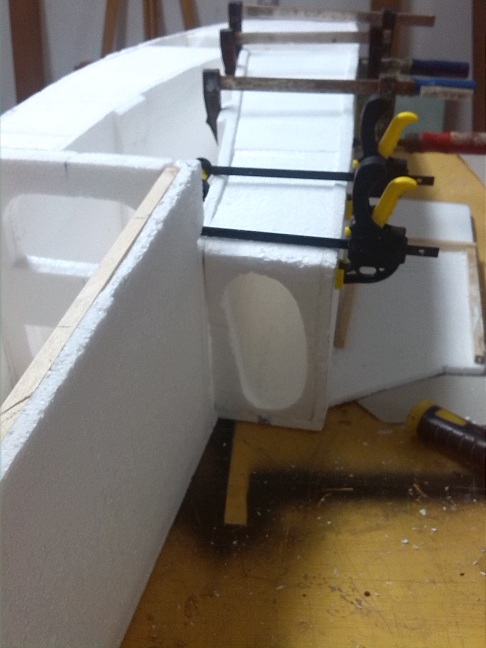

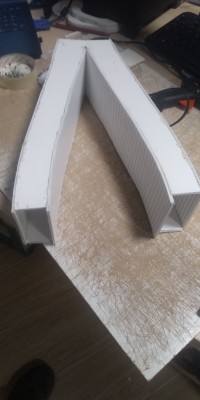

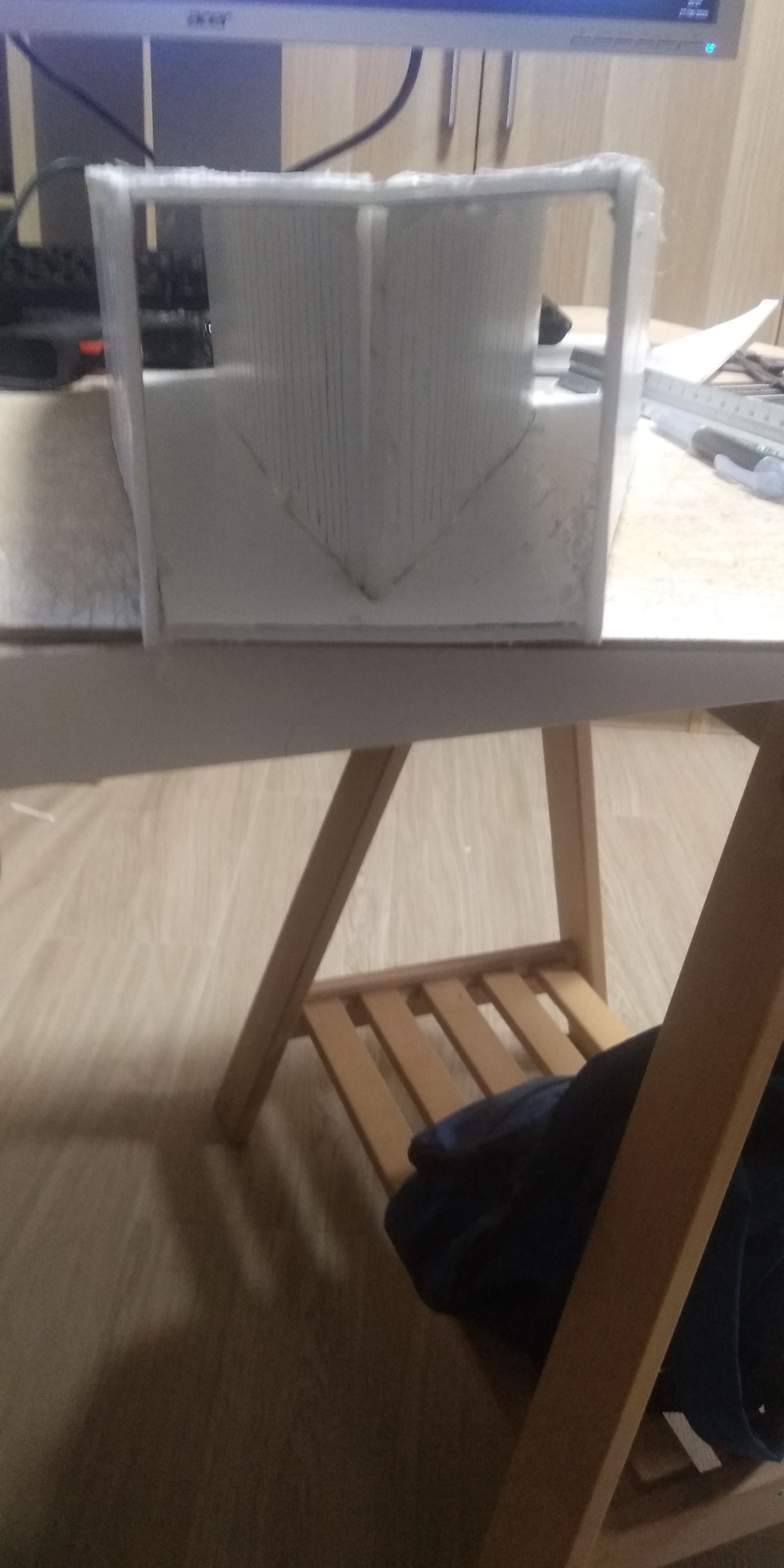

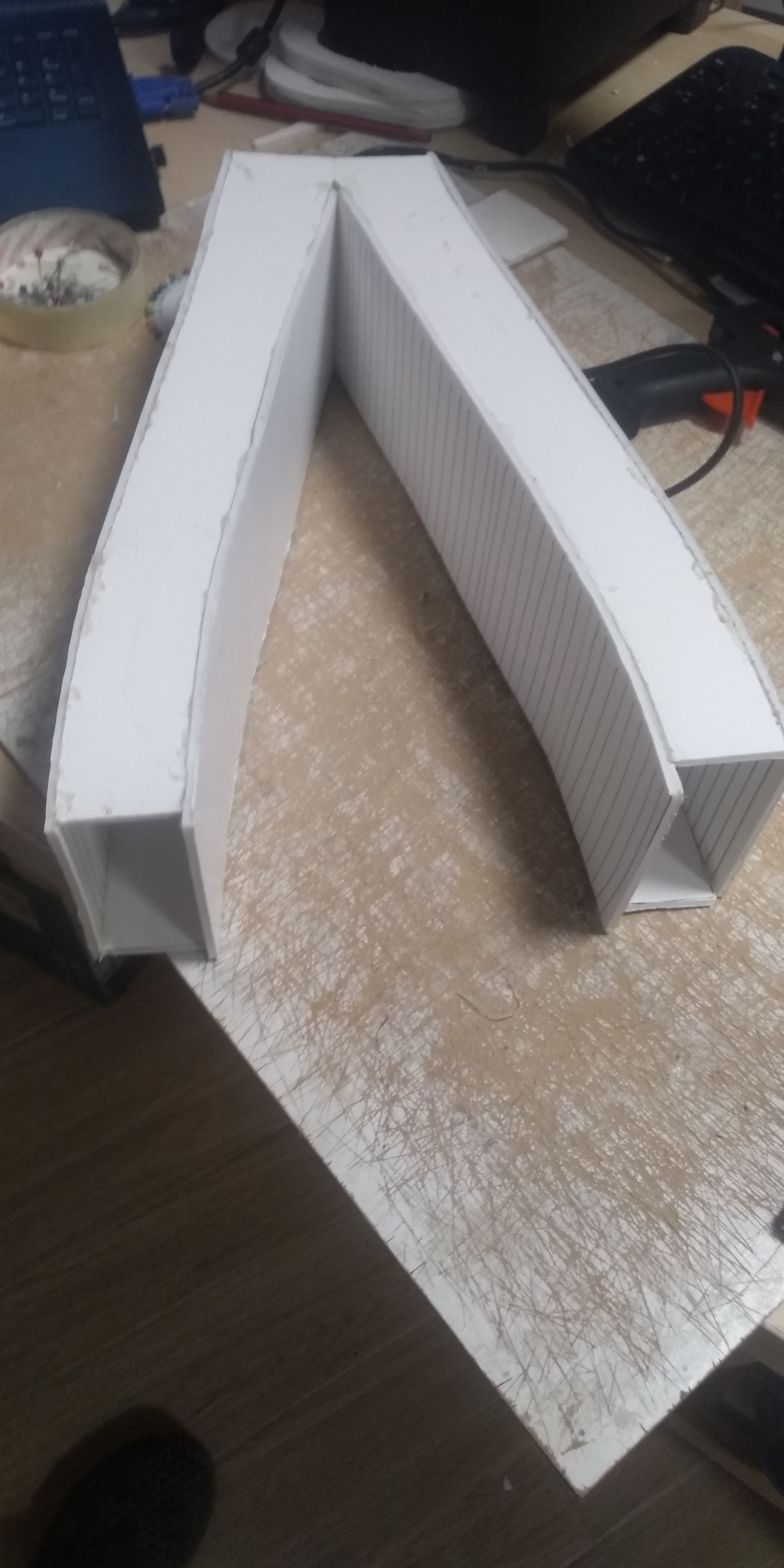

Ya termine los conductos de entrada de aire , tanto el derecho como el izquierdo, despues de tener que repetir alguna que otra pieza, por errores, jejej , las prisas.

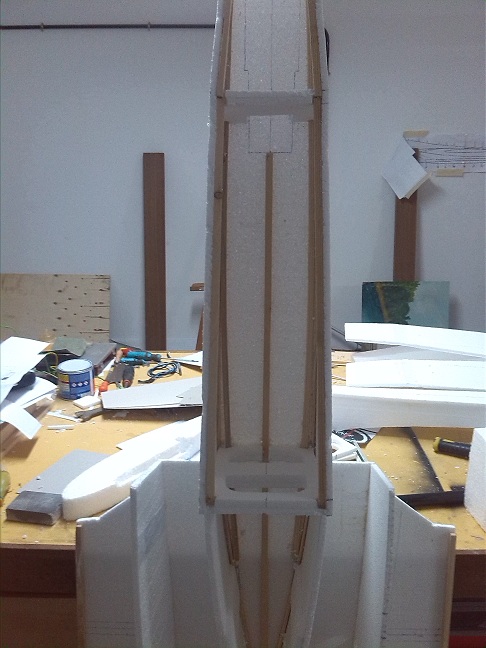

Ya estan pegados a la estructura del avion.
Me falta solamente la parte que une la entrada de dos vias , con la salida un trozo de aproximadamente 15 cmts.

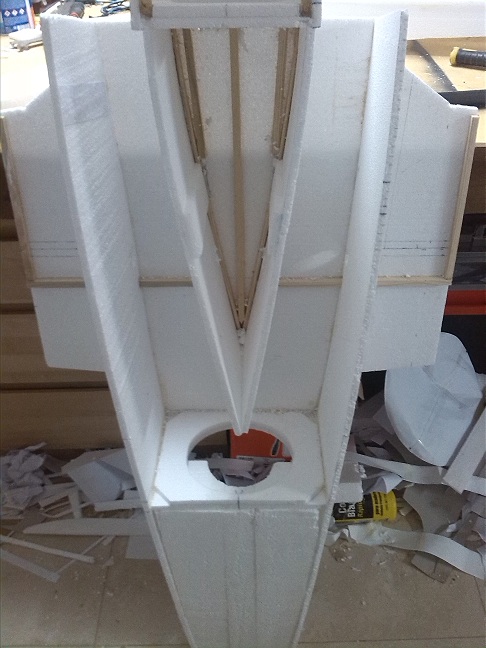

Ya tengo cortada las piezas para la cabina, y las pegue , ahora toca esperar que se sequen.
El hueco para el tren de aterrizaje delantero la esta realiado.

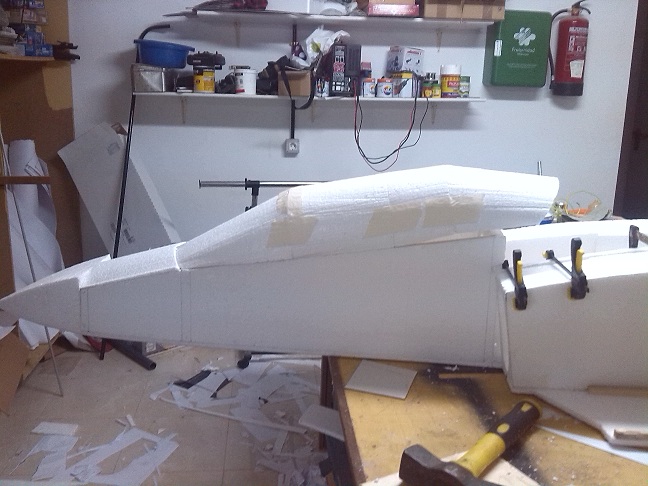

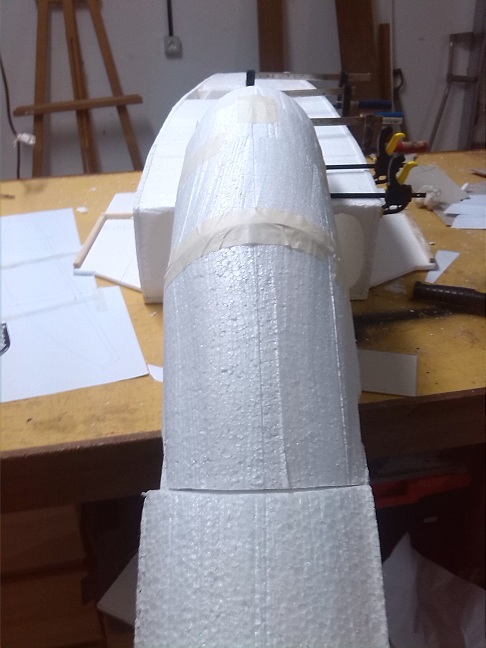

Y he comenzado a darle forma al morro, pero esto solo en parte, hasta que no este la cabina no lo terminare, para que ajuste mejor
Os pongo las fotos.

Hola jagomez:
Te esta quedando muy chulo. Sigue trabajando así que vas fenomenal.
Un saludo.
Víctor.

Muchas gracias, seguire , seguire

+1. te esta quedadndo muy guapo

Ya me llego la maqueta 1:48 de C101, a ver si puedo sacar las secciones que me faltan
Lo que me sorprende es que nadie tenga un modelo en 3d para autocad, o el resto de las seccciones que faltan en lo que ya se ha publicado, en fin hay gente que disfruta almacenando información y no compartiendola, que le vamos ha hacer

Tras un primer analisis de las piezas de la maqueta , me temo que no va ha servir para mucho, ya que he descubierto que las simetrias del fuselaje no estan muy bien y presenta bastantes defectos, desde el punto de vista de cortar las piezas para sacar las secciones.

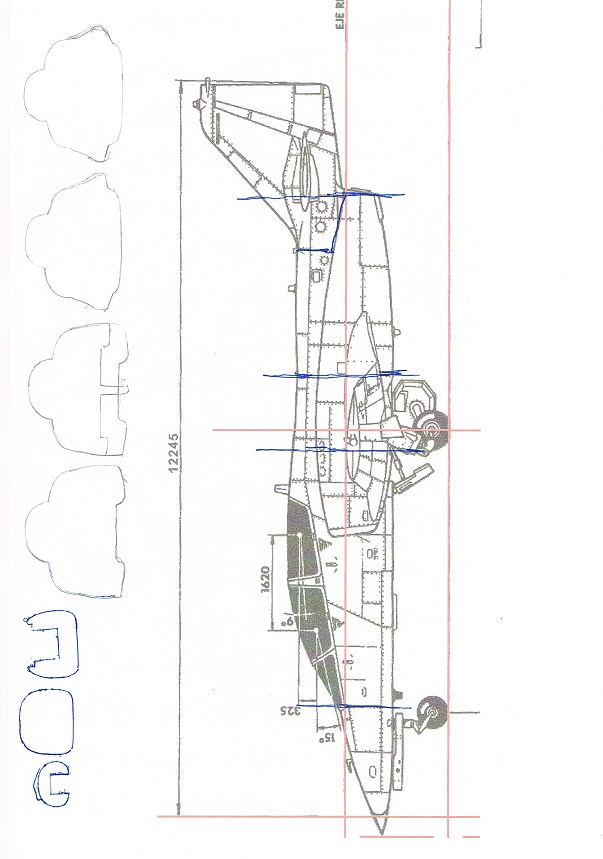

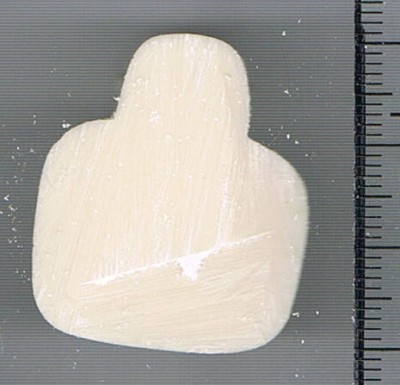

Os subire un escaneado de los dibujos sacados de las secciones para que podais observar lo que digo, el tamaño a 1:48 es de 25,51 cm

Creo que se puede observar la falta de simetria en algunas de las secciones.

He conseguido un archivo con el c101 para 3ds ·D Estudio MAx, se puede trabajar tb con autocad y con SketchUp 2015
Yo he intentado sacar las secciones pero me supera
Alguien sabe hacerlo?

No se puede subir por el tamaño del archivo, si hay alguien que pueda hacerlo y quiera , favor mandad privado con la direccion de e-mail

Gracias

Hola jagomez:
Buen trabajo y sobre todo enhorabuena por tu tenacidad.

Envíamelo a mi correo rsanchez@miliamperios.com, haber si te puedo echar un cable.

Un saludo.
Raúl.

Muchas gracias Raul, te he enviado tres correos diferentes, cada uno con un formato diferente, pesaban mucho para mandarlo en uno solo, yo me estoy pegando con el Sketchup, pero no domino lo de sacar las secciones de donde quiero y como quiero, ufff

Hola jagomez:
Recibido.
Necesito que me confirmes:
La longitud del fuselaje que estas construyendo es 2.45 m es para escalar el fichero que has conseguido.
Las secciones que necesitas ¿son?:
9000,9227,9453,9654,9855,10050,10244,10449,10644,10862,11080,11297,11514,11732
y
6350,6154,5510,5160,4810,4635,4285,3934,3410,3060,2740,2580,2450,2210,2050,1890,1730,1520,1310,1100

Haber que podemos sacar.

Comentarte que hace unos 25 años en la Asociación de Aeromodelismo de Ingeniería Aeronáutica se intento realizar uno, en aquella época Ducted fan de glow.
Se solicitaron a CASA planos y nos dieron unos de varias versiones, por lo que a saber que versión es la del fichero que me has conseguido y haber si una vez sacadas coinciden con las que ya tienes. Lo comprobaremos.
Necesitaré unos días, por favor confírmame cuando puedas esto.
Un saludo.
Raúl.

Pensandolo bien, lo mas apropiado seria sacar todas las secciones del modelo de 3d, asi no habra problemas raros de medidas , e intentando ajustar los cortes de las secciones para que coincidan con el grosor del corcho a utilizar, hay planchas de 1 de 2 de 5 y de 10 cm , la mas comoda para trabajar quizas seria la de 5 cm.
en cuanto a las dimensiones reales de avion, solo dispongo de la informacion de CASA

Dimensiones:

Longitud: 12,25 metros
Envergadura: 10,60 metros
Altura: 4,25 metros

de los distintos dibujos y planos que circulan por la red, en ninguno he conseguido ajustar exactamente estas medidas, me da que los ponen distorsionados o que las distintas plantas, no estan exactamente a la misma escala

Habia pensado hacerlo a escala 1:5 para que la longitud fuera de 2,45 serian 49 secciones de 5 cm entre ellas, alguna menos por el tema del morro y cola , pero bueno por hay andaran.
si quieres consultar algo o alguna otra cosa y ves que no respondo, manda correo ese me llega al movil sobre al marcha.
a 1:6 seria de 2.04
a 1:7 de 1,75
Pero esto se puede solucionar con la escala de impresión

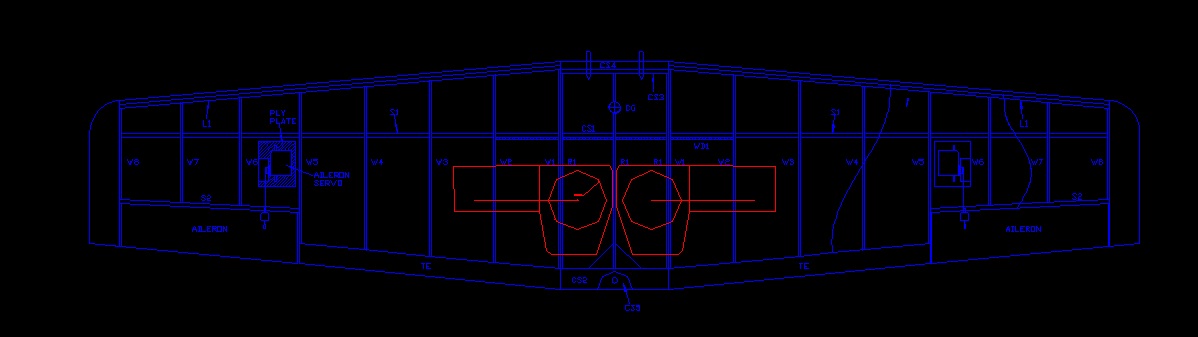

me preocupa mas el sistema de sujueccion de las alas, perfil alar, etc.

Hola jagomez:
Bueno, podemos hacer dos cosas:
1.- Las sacamos a escala 1:1 respecto las medidas de 12,25 m y luego tu las escalas a 1:5 en la impresión.
2.- Las sacamos directamente a 1:5, anoche escale a la longitud de 12,25 m (conservo el original, pero la longitud de este original es 15,172 m).

Si te van bien para el corcho de espesor 5 cm, las hacemos para este espesor y de 2 y de 1 cm para el morro y la cola, según lo veamos.

Tu mandas.
Un saludo.
Raúl.

Corrijeme si no es correcto , pero lo mejor seria haceerlo a escala 1:1 y asi luego es mas facil sacarlo a la escala deseada jugando con la escala de impresion del autocad.
Te he enviado el resto de archivos que he manejado.
Saludos y gracias otra vez por implicarte.

Hola jagomez:
Perdona pero ando un pelo liado, ¿has hecho progresos con las cuadernas del fusejale?.
Un saludo.
Raúl.

Impresionante proyecto,para estar atentos a los progresos

Pues sinceramente no he podido hacer nada de nada, estoy de viaje, esperó reanudar el trabajo la próxima semana. Estaba esperando a ver si con el modelo 3d se avanzaba algo con un poco de ayuda

Buenas..

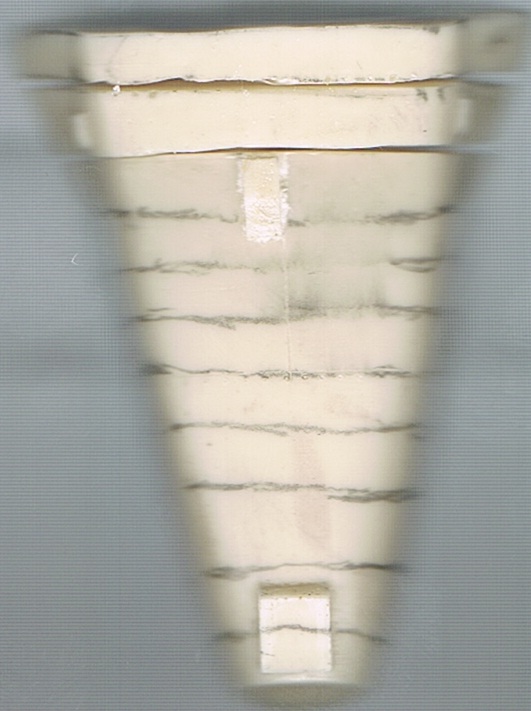

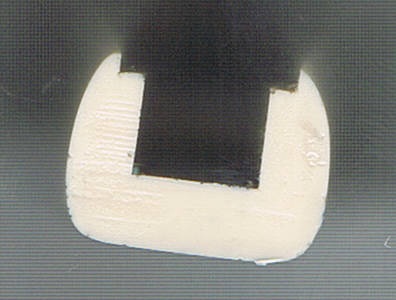

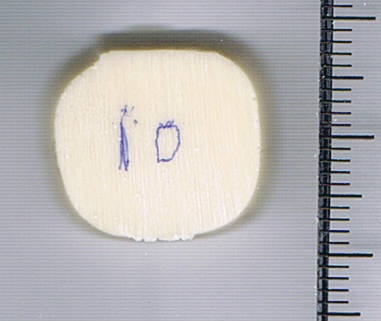

Trabajo tedioso aburrido y nada gratificante, la calidad de la maqueta 1/48 no es muy buena en cuanto a simetria de las piezas.

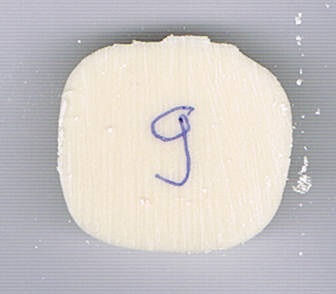

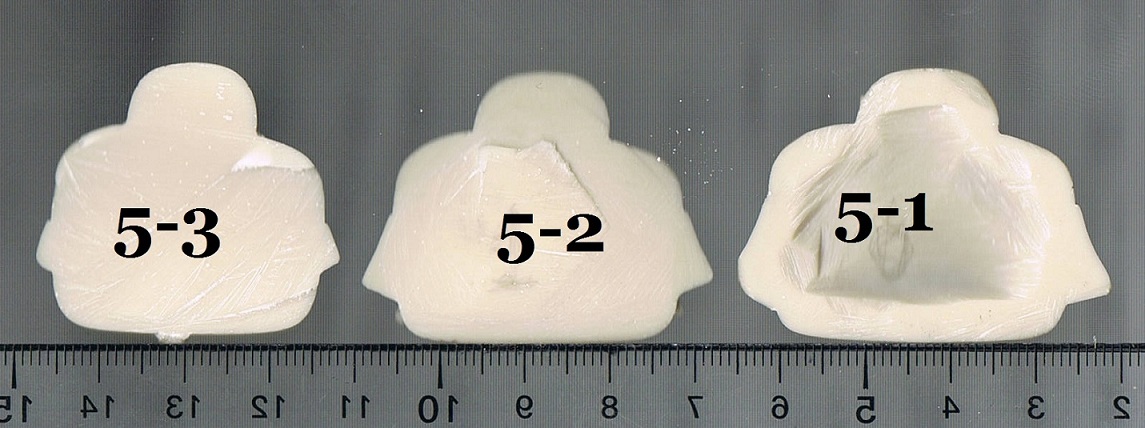

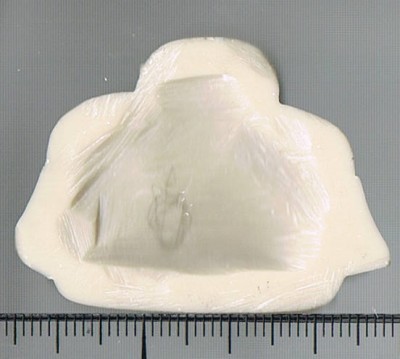

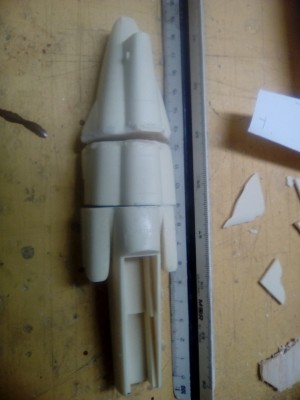

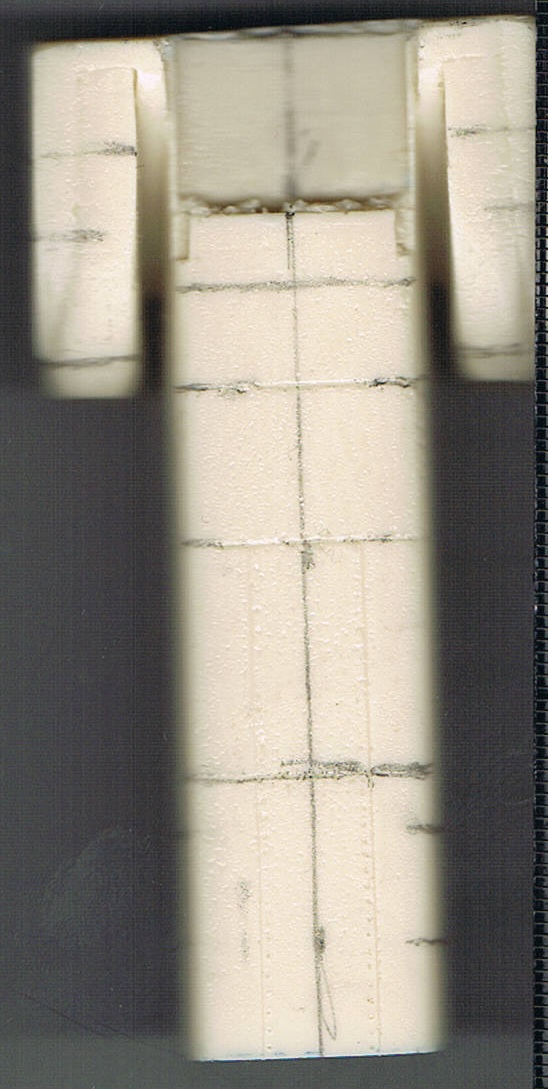

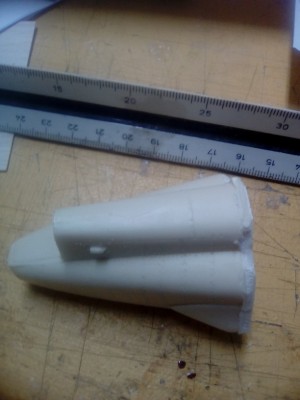

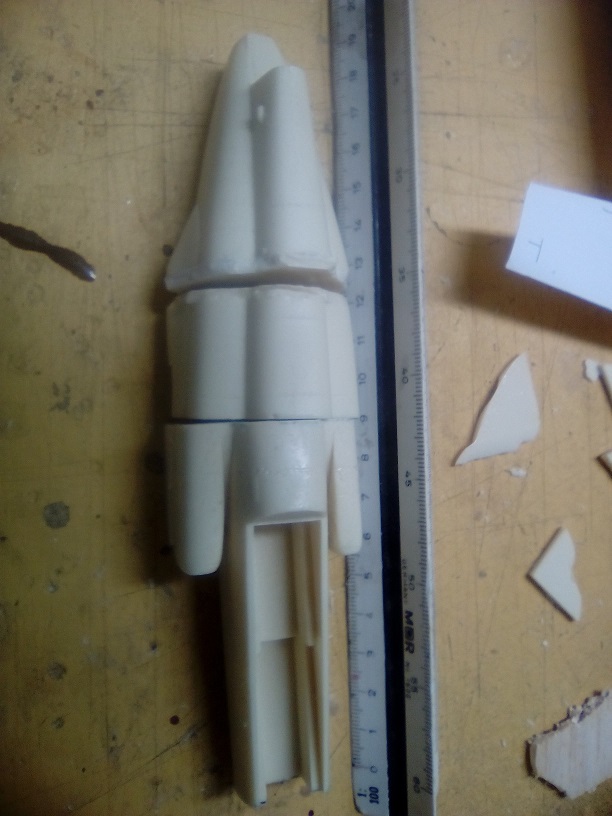

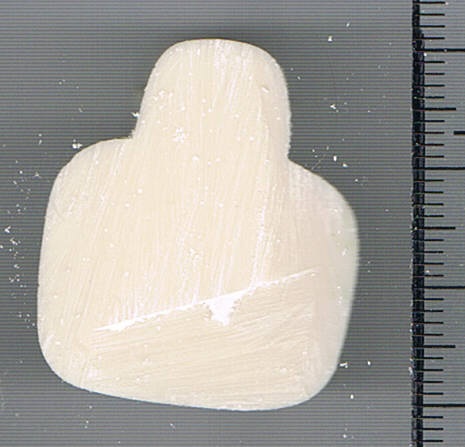

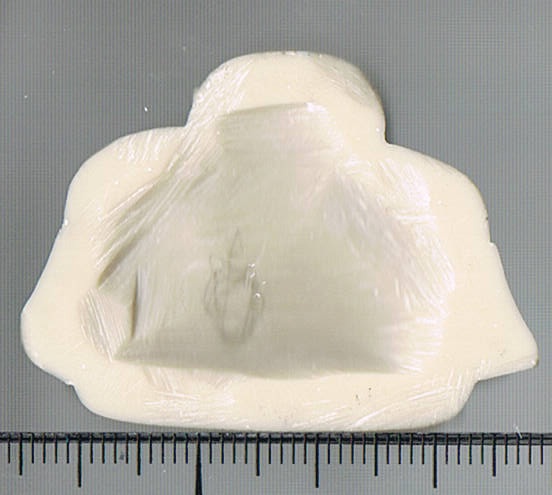

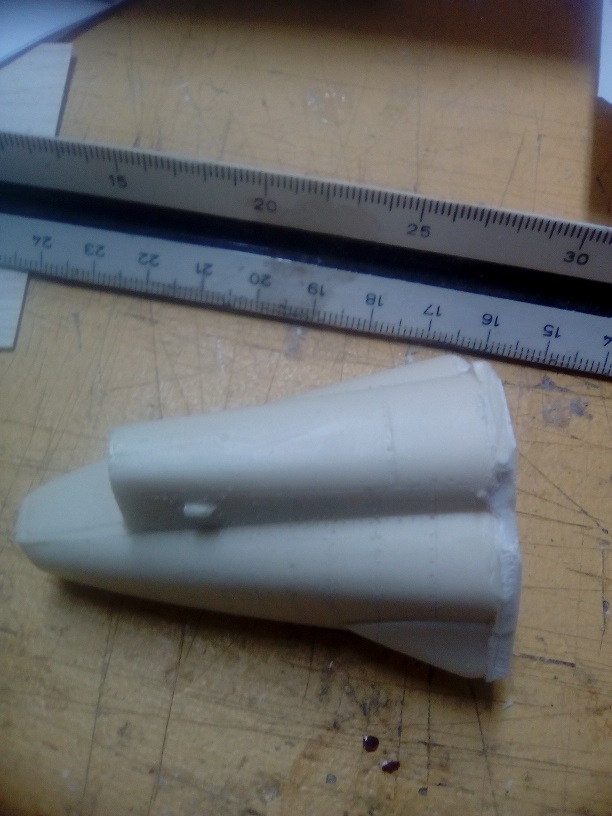

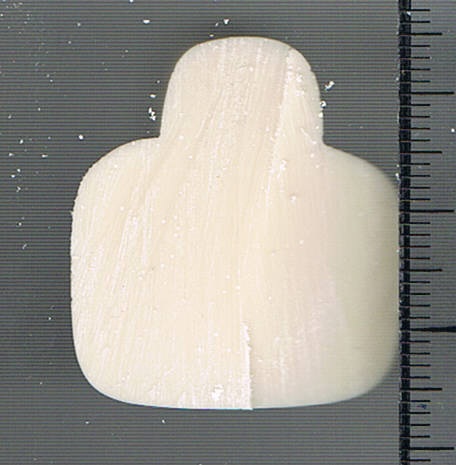

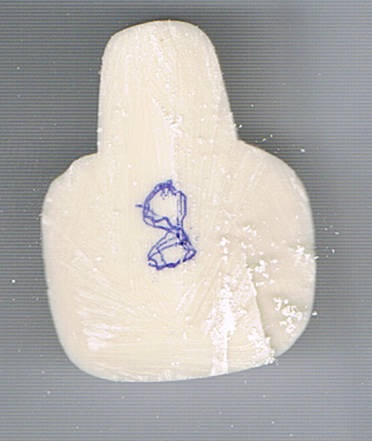

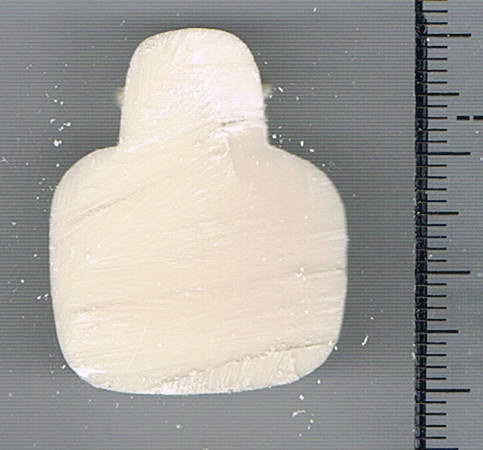

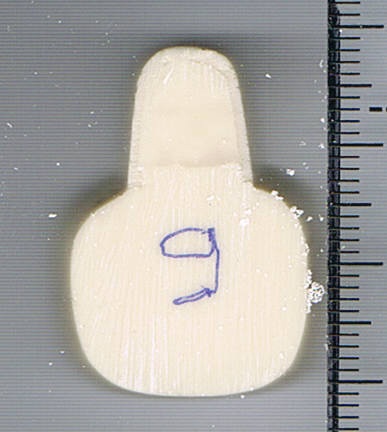

Conta de tres trozos o partes principales, que tengo intencion de filetear, pero como el material es resina , pues se hace bastante complicado, lo estoy haciendo con una sierra plana de marqueteria muy fina.

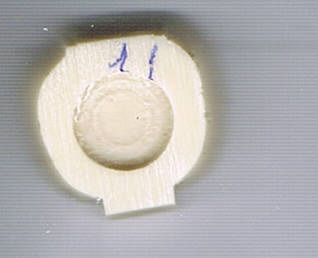

Como ya he dicho y podreis obserbar, las simetrias de las piezas dejan mucho que desear, no se si este trabajo servira para algo.
ahora seguire fileteando primero pa tercera parte o la parte de la cola, que es de la que menos informacion tenia.
si alguien quiere aportar algo, será de agradecer.

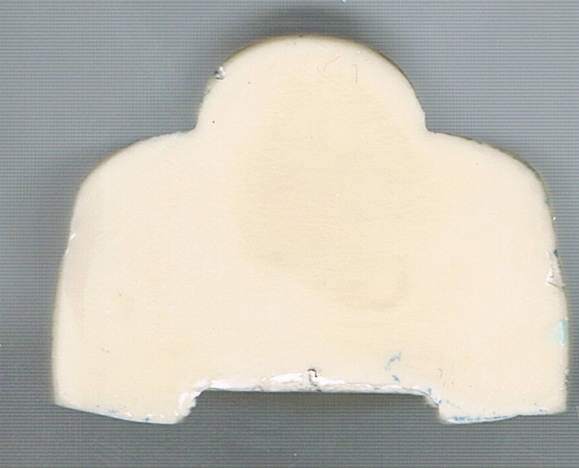

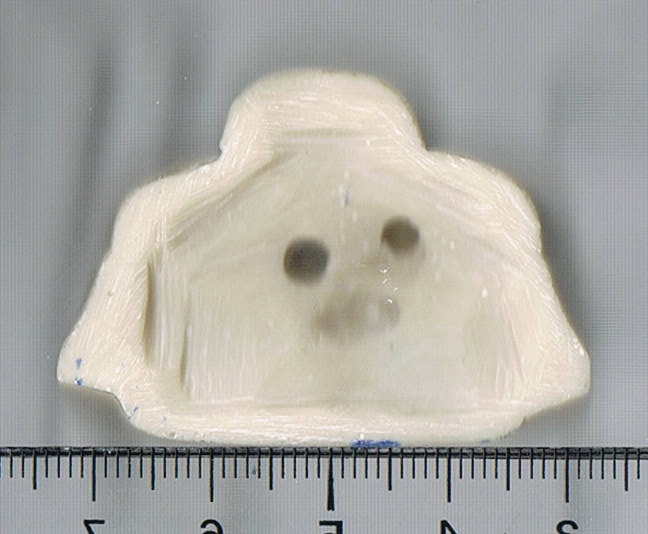

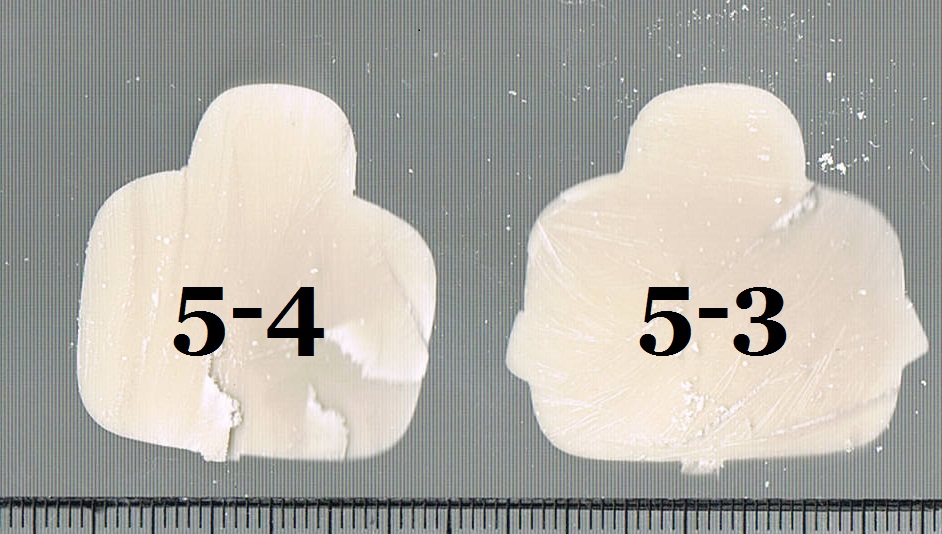

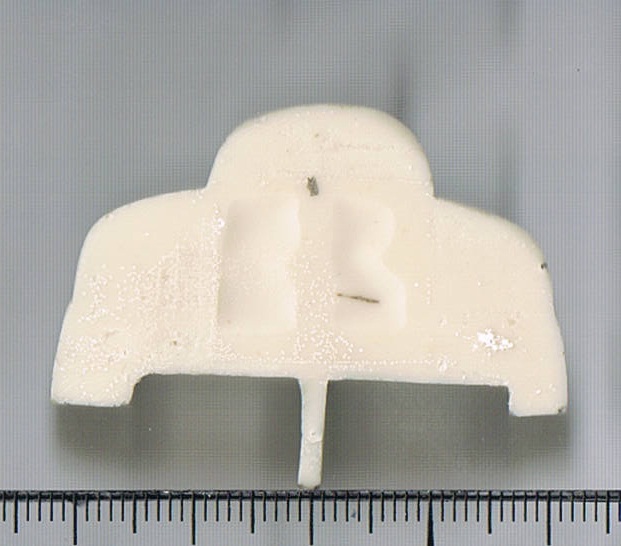

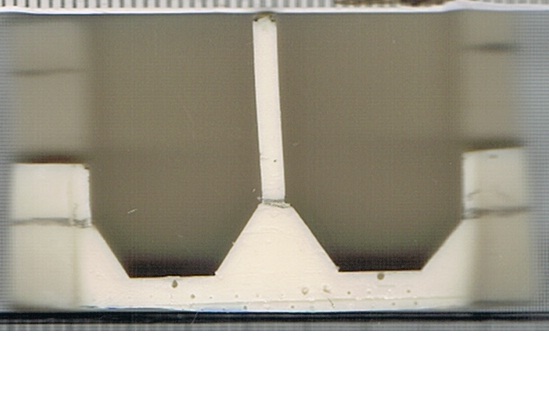

Algo de la seccion de la cola, cada vez la cosa ve ha peor,,,

El resto de las secciones de la cola,

Bueno tras mucho tiempo y no pudiendo dar buen fin al modelo en cuestión decidí volver a empezar de nuevo. En vez de dos metros lo ajuste para un edf-89 mm que tenia de hobyking . a ver si esta vez hay mas suerte con el proyecto, esta basado en el de Timeless Wings
este tendrá una longitud de 1,62 cm mas o menos y una embergadura alar de 1.43 cm

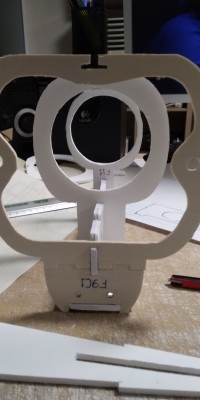

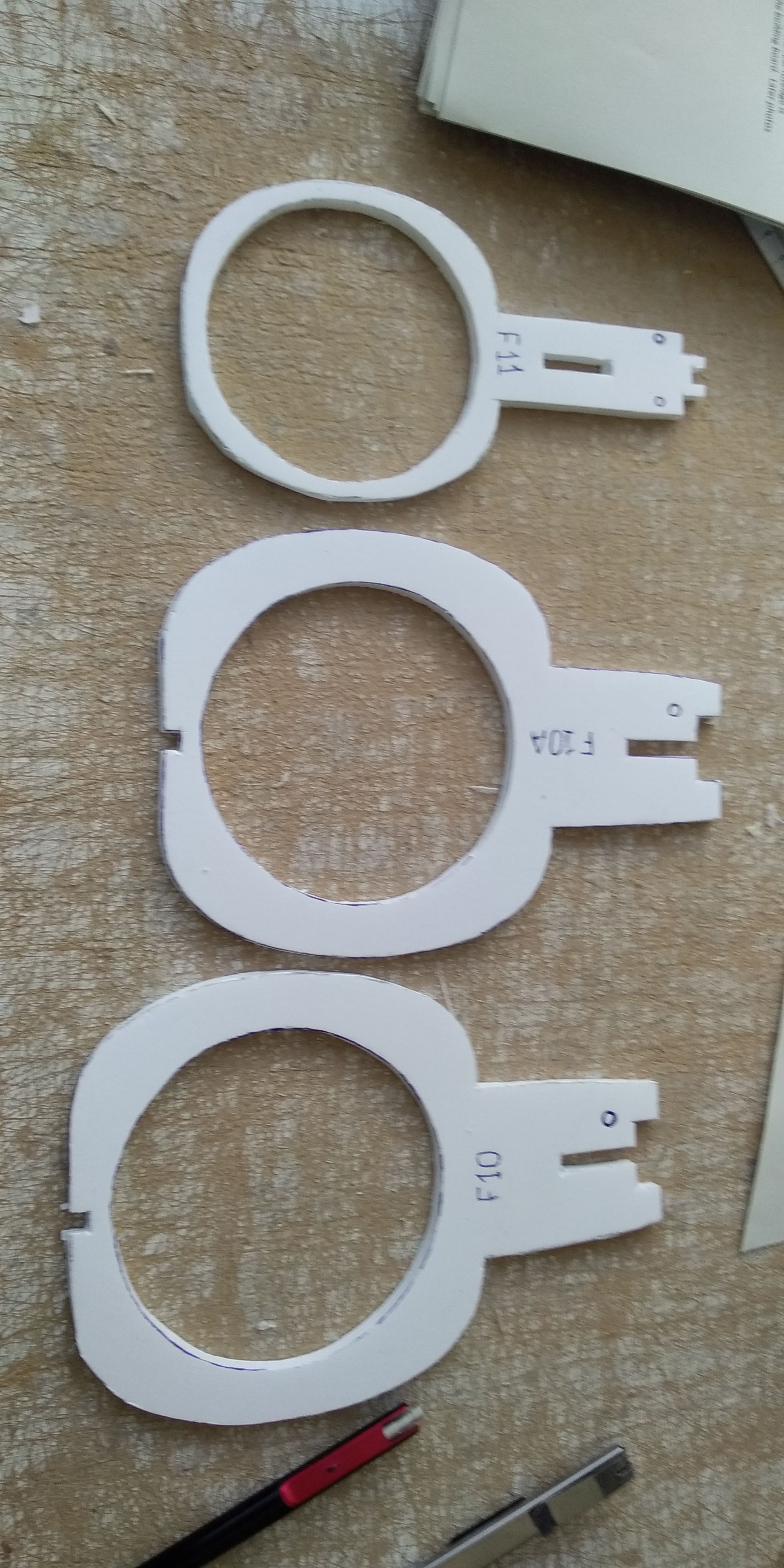

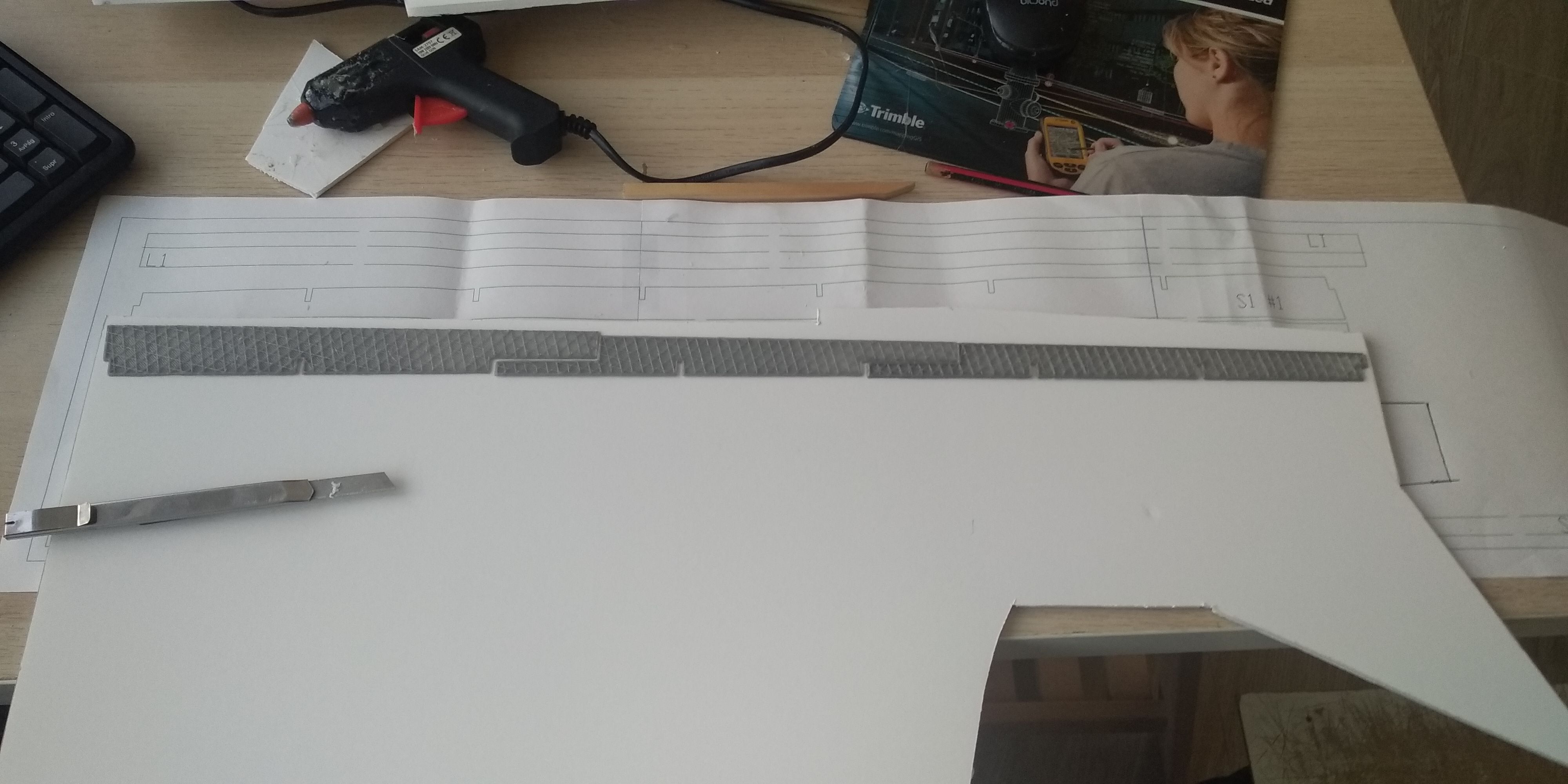

Esta vez utilizare como material base de construccion carton pluma de 3 mm y 5 mm

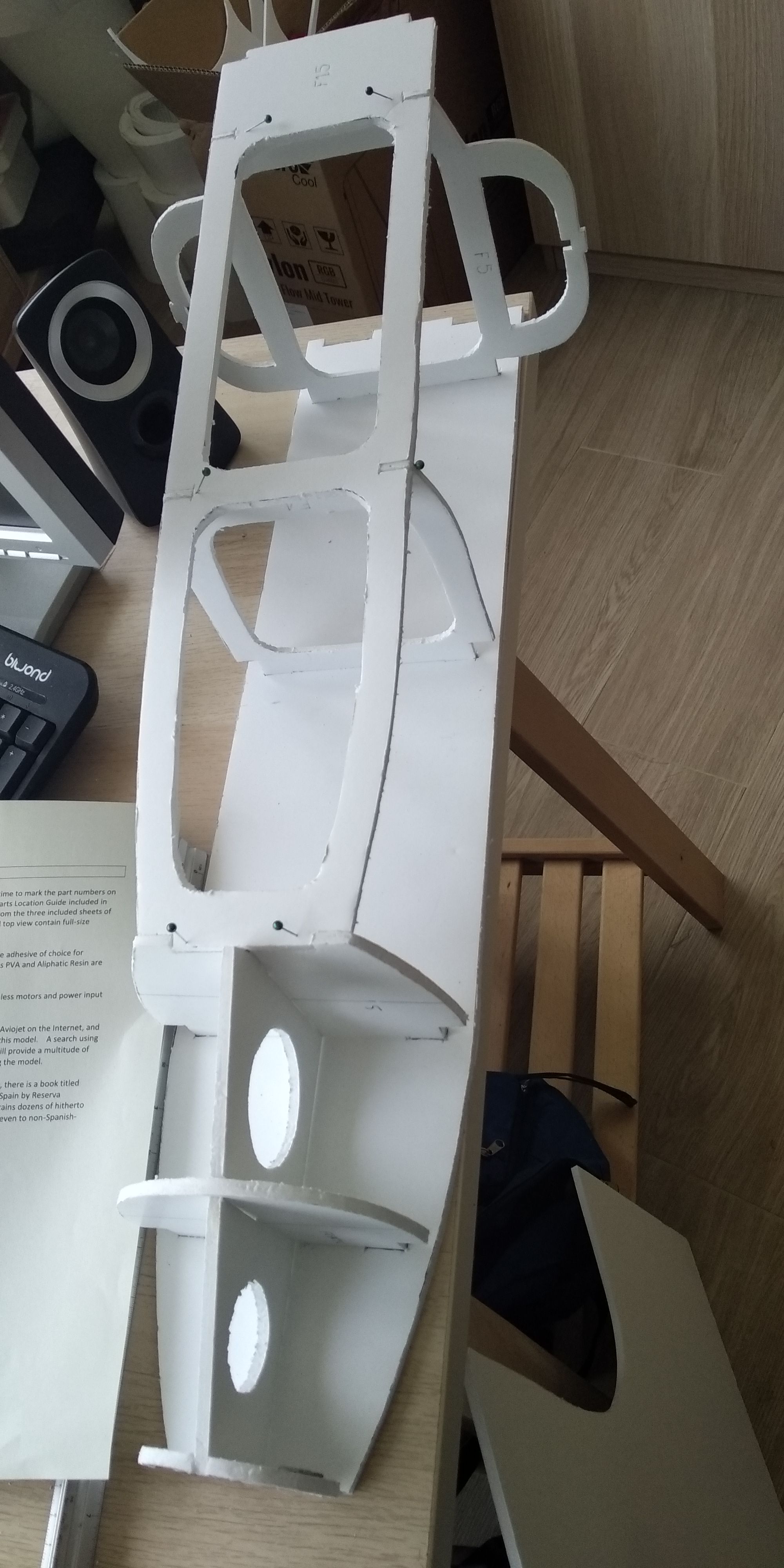

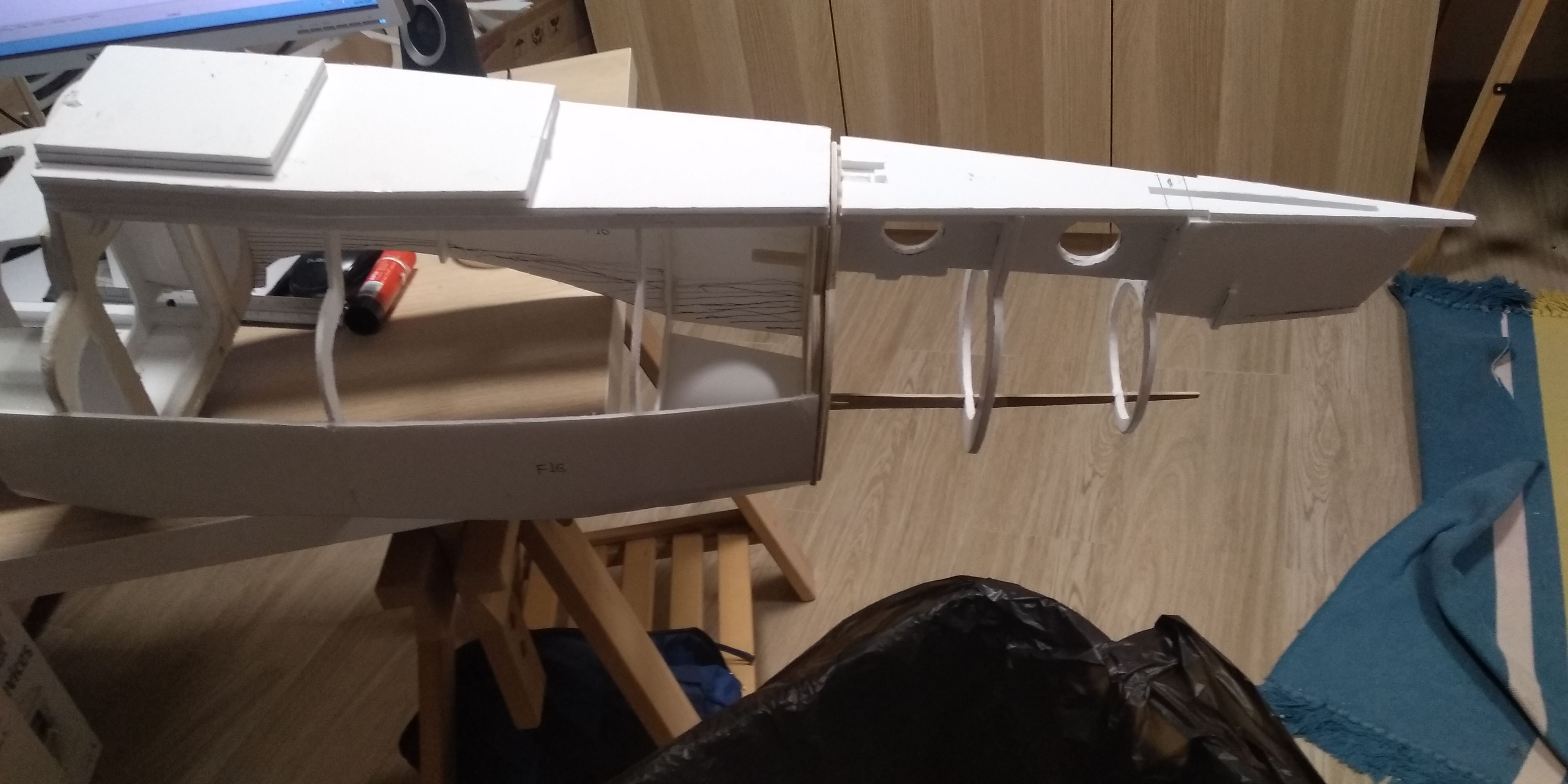

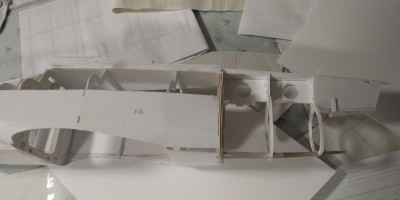

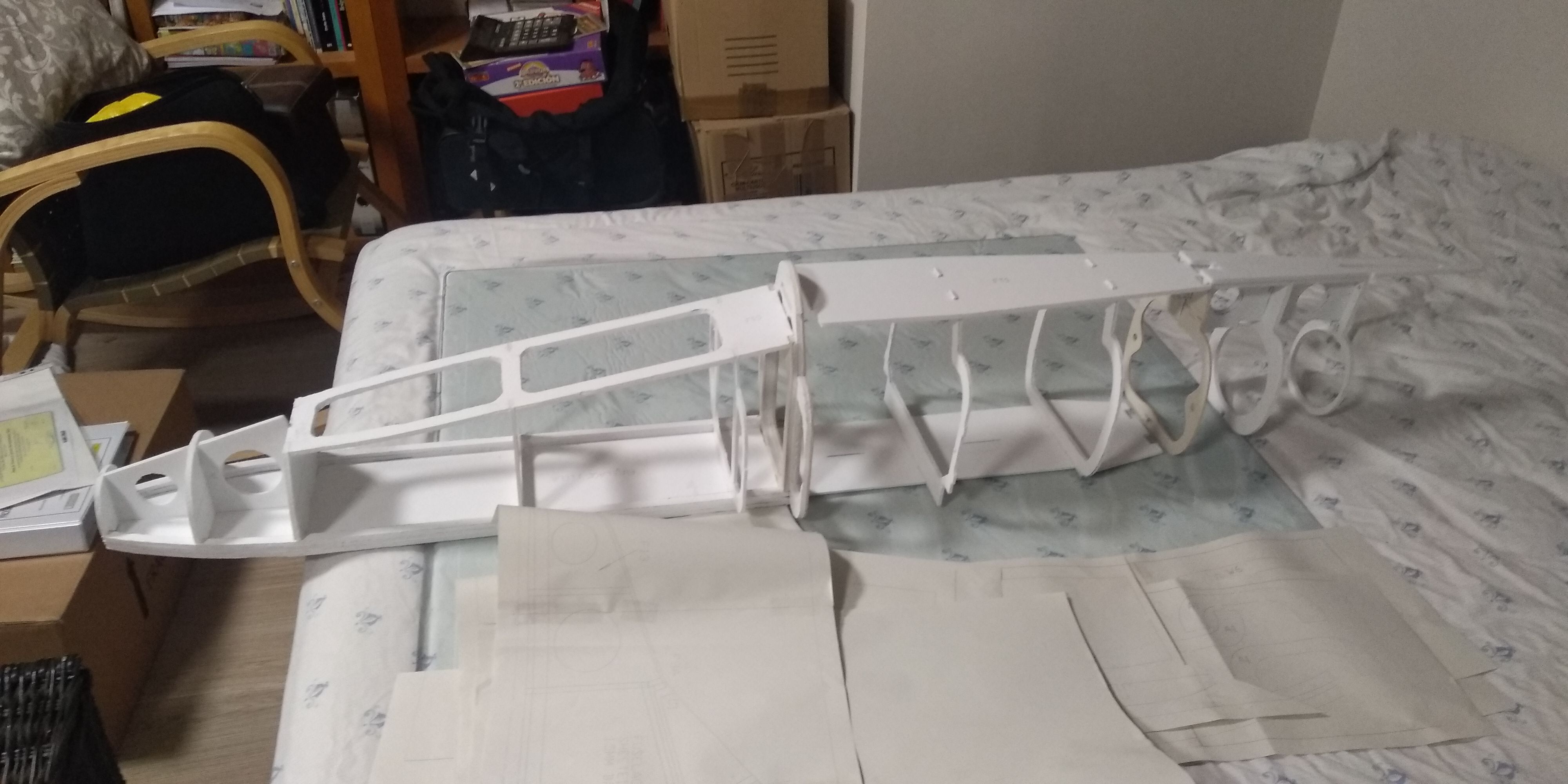

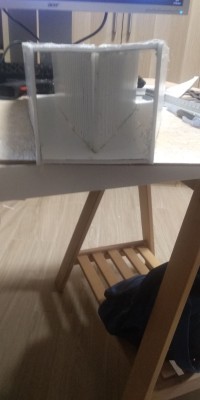

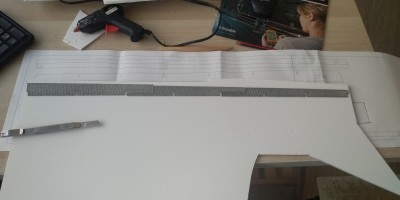

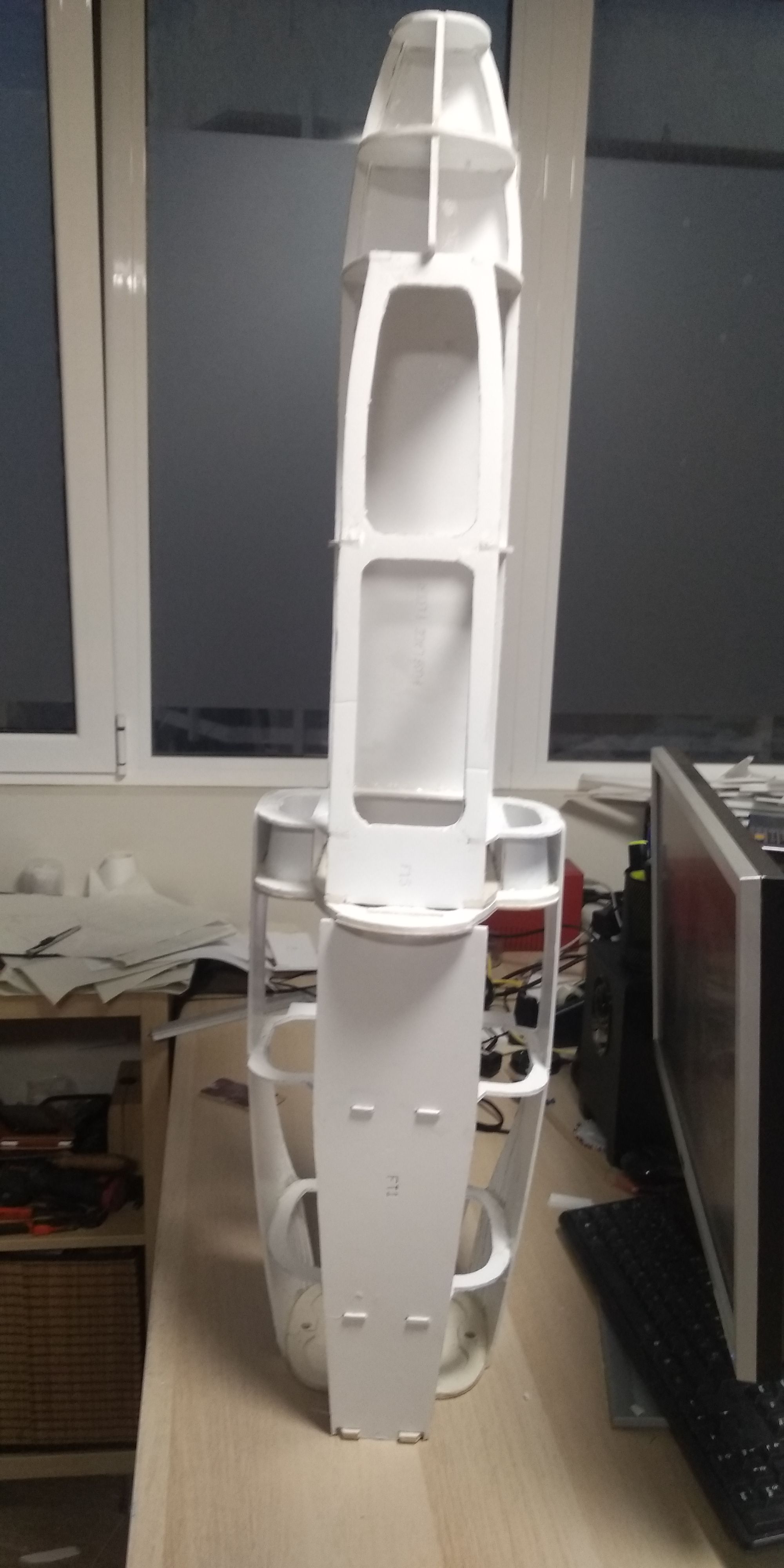

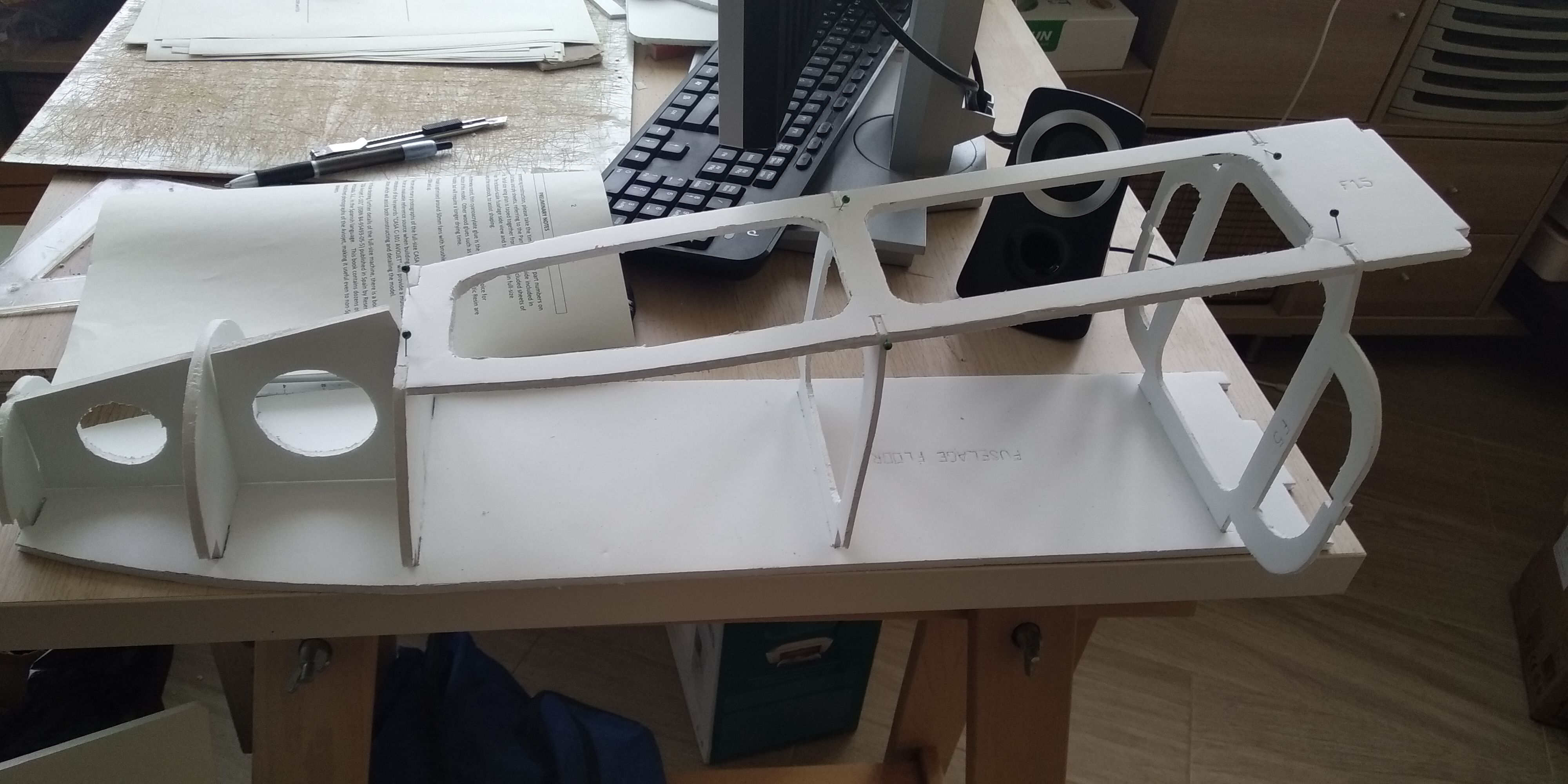

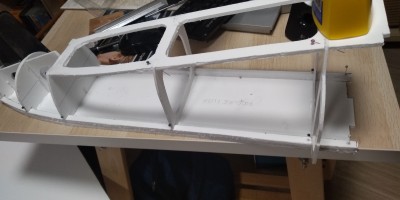

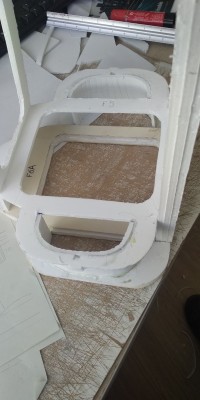

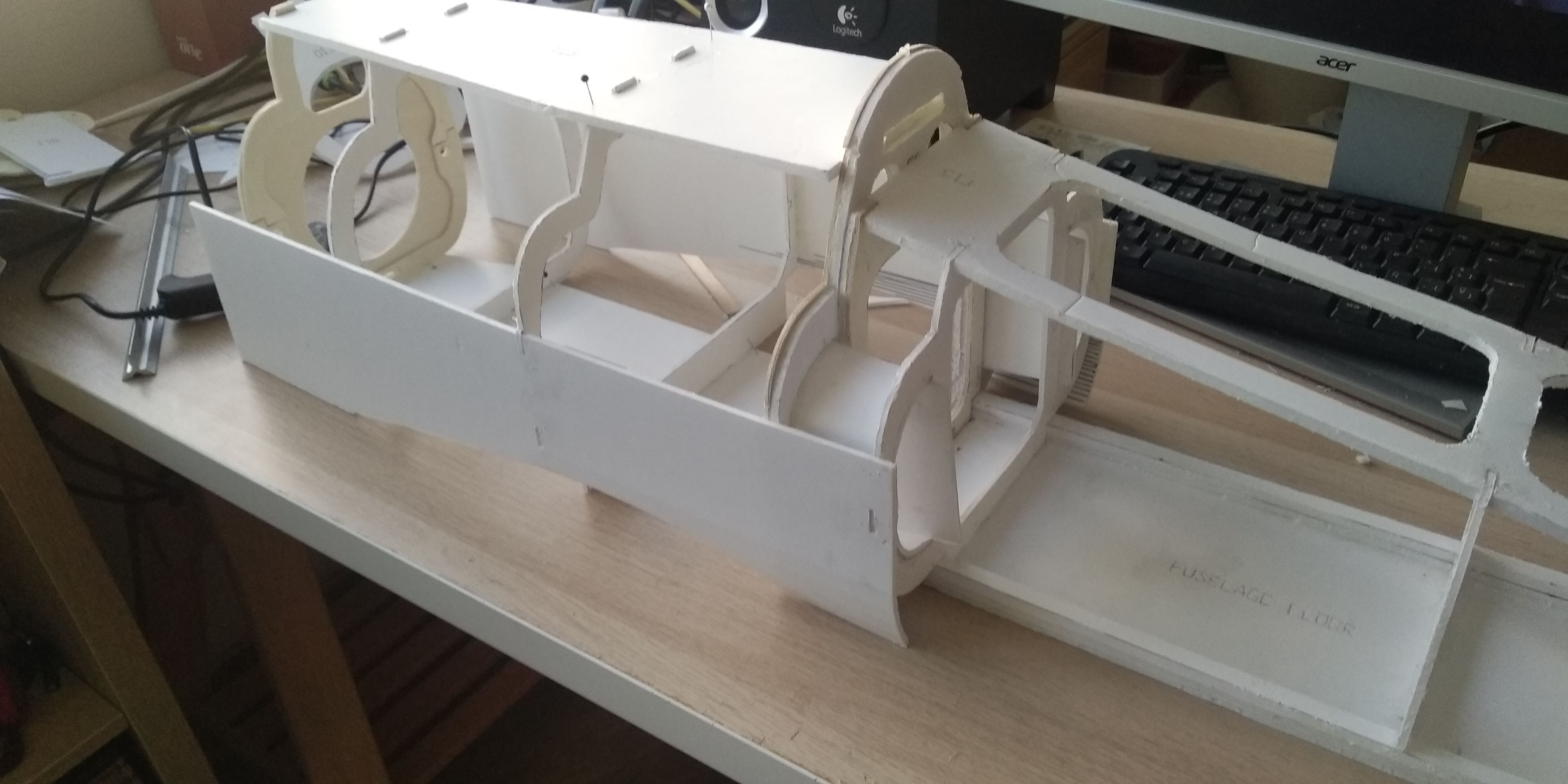

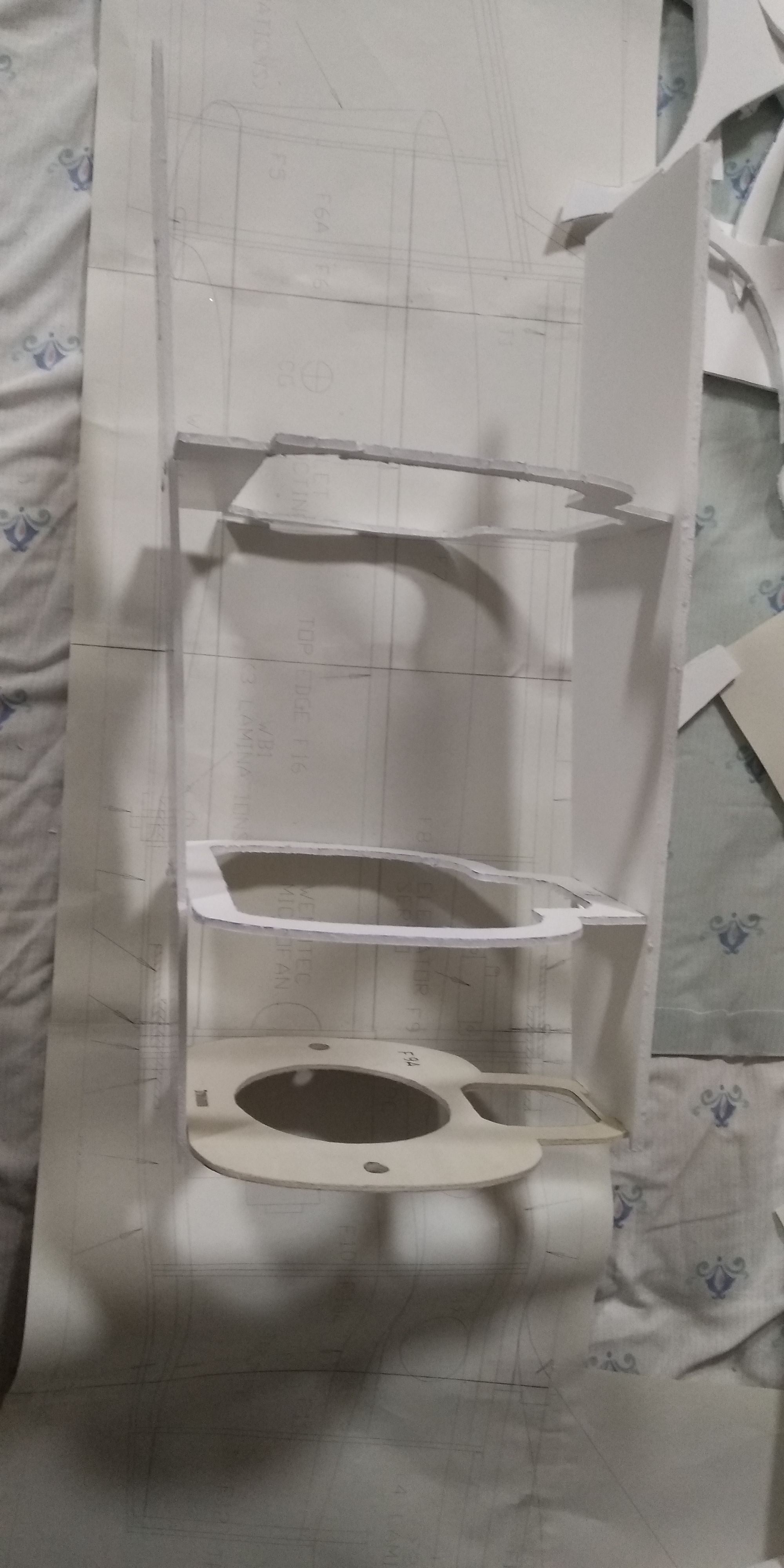

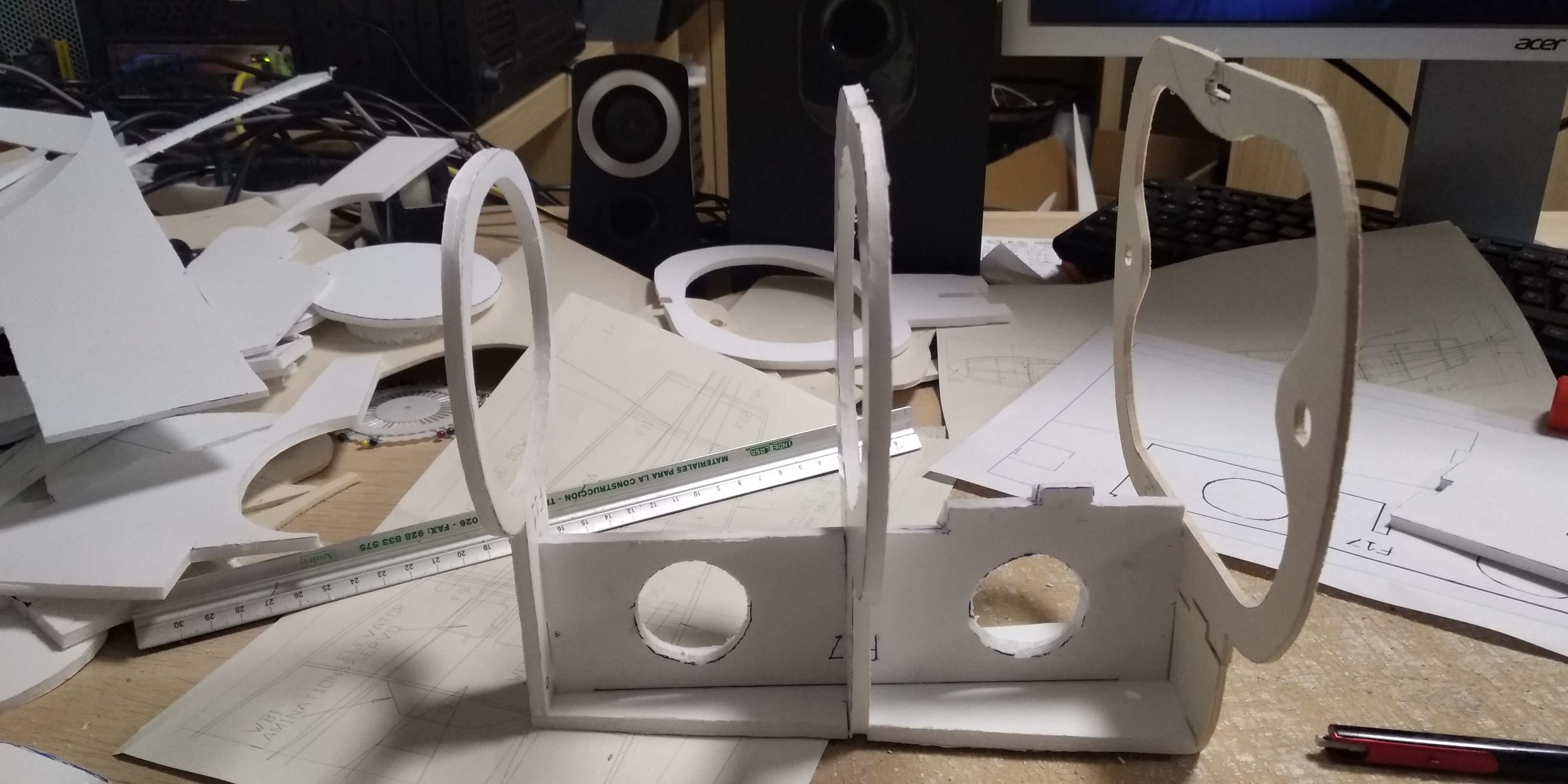

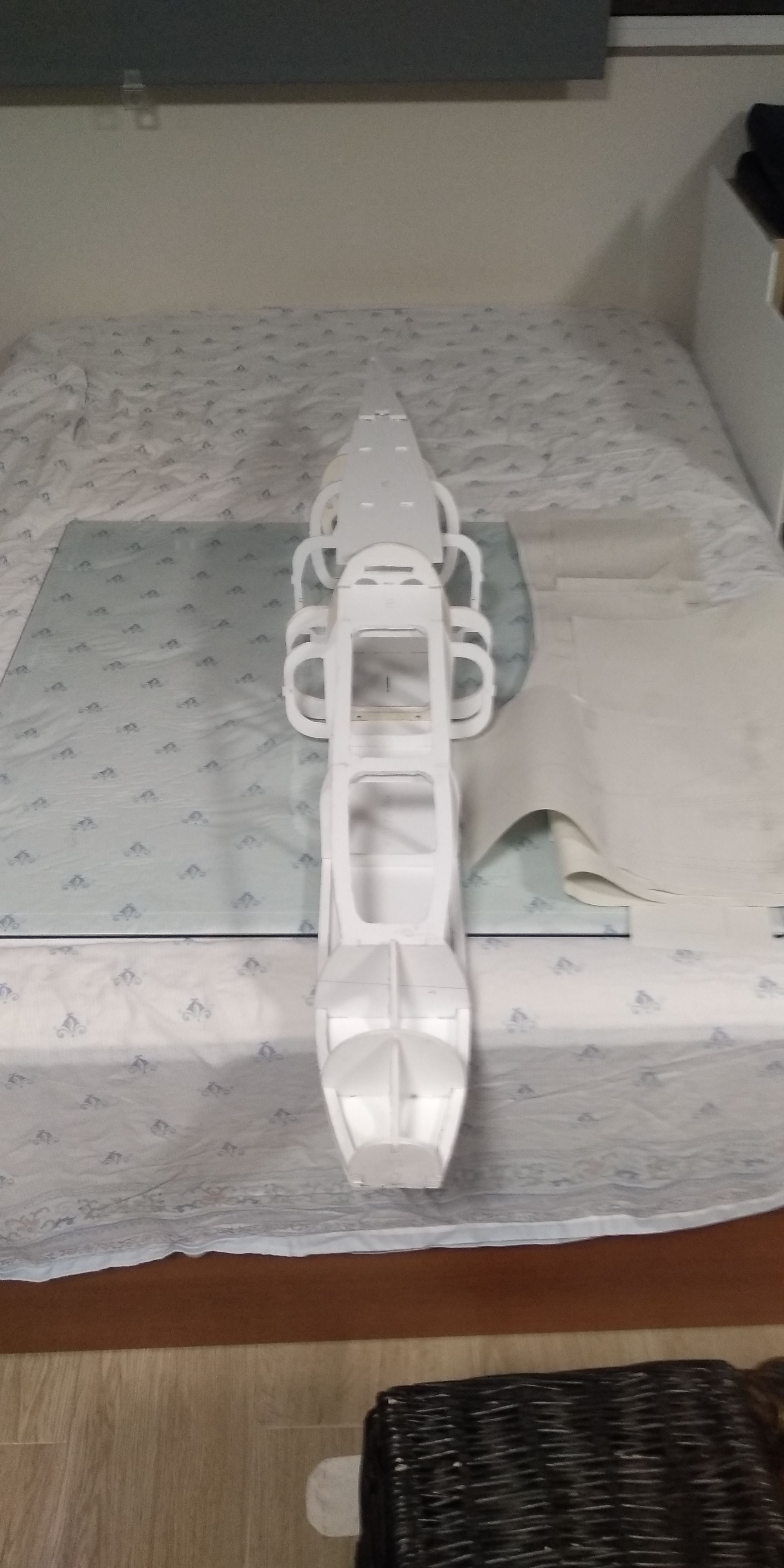

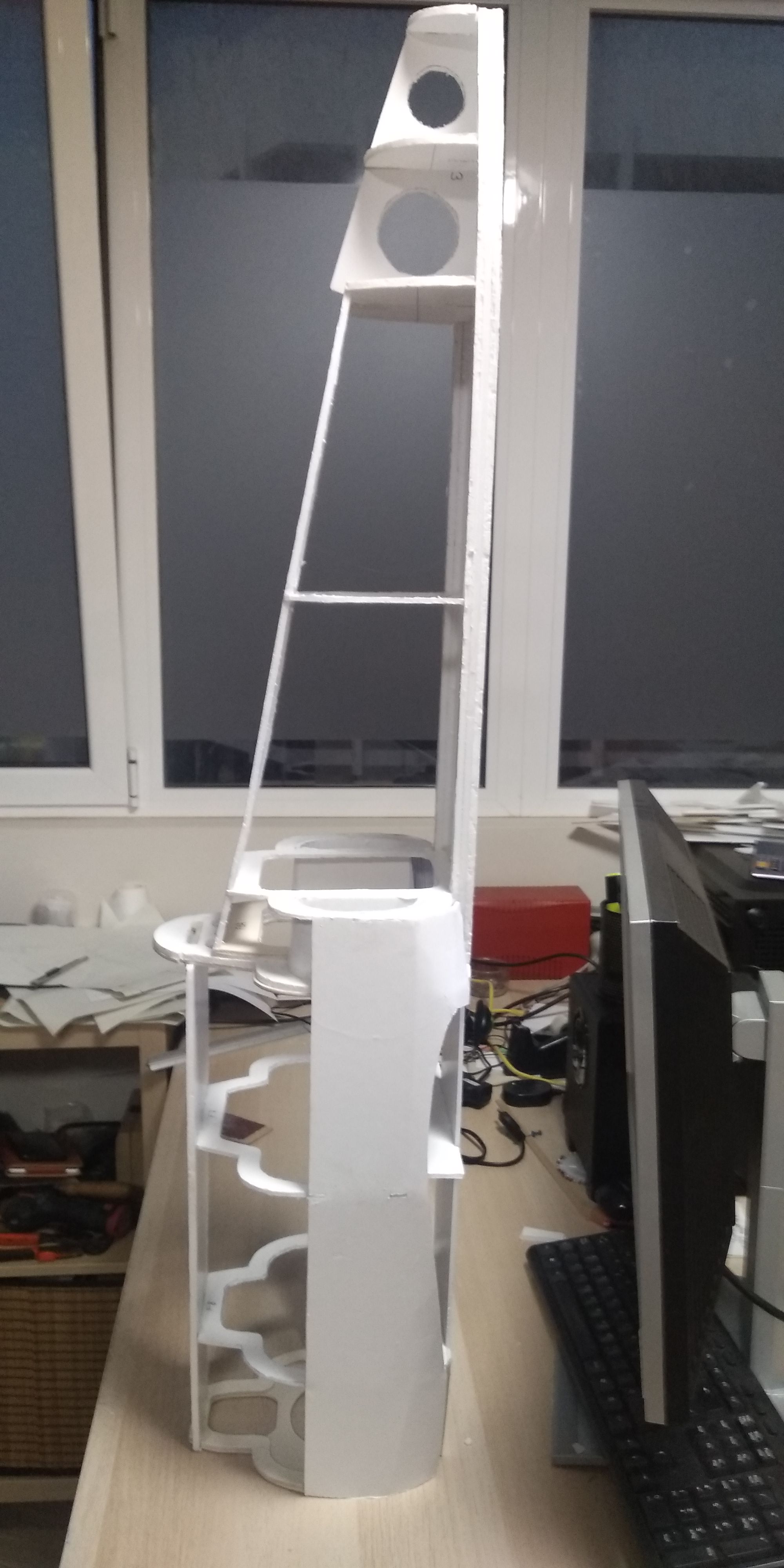

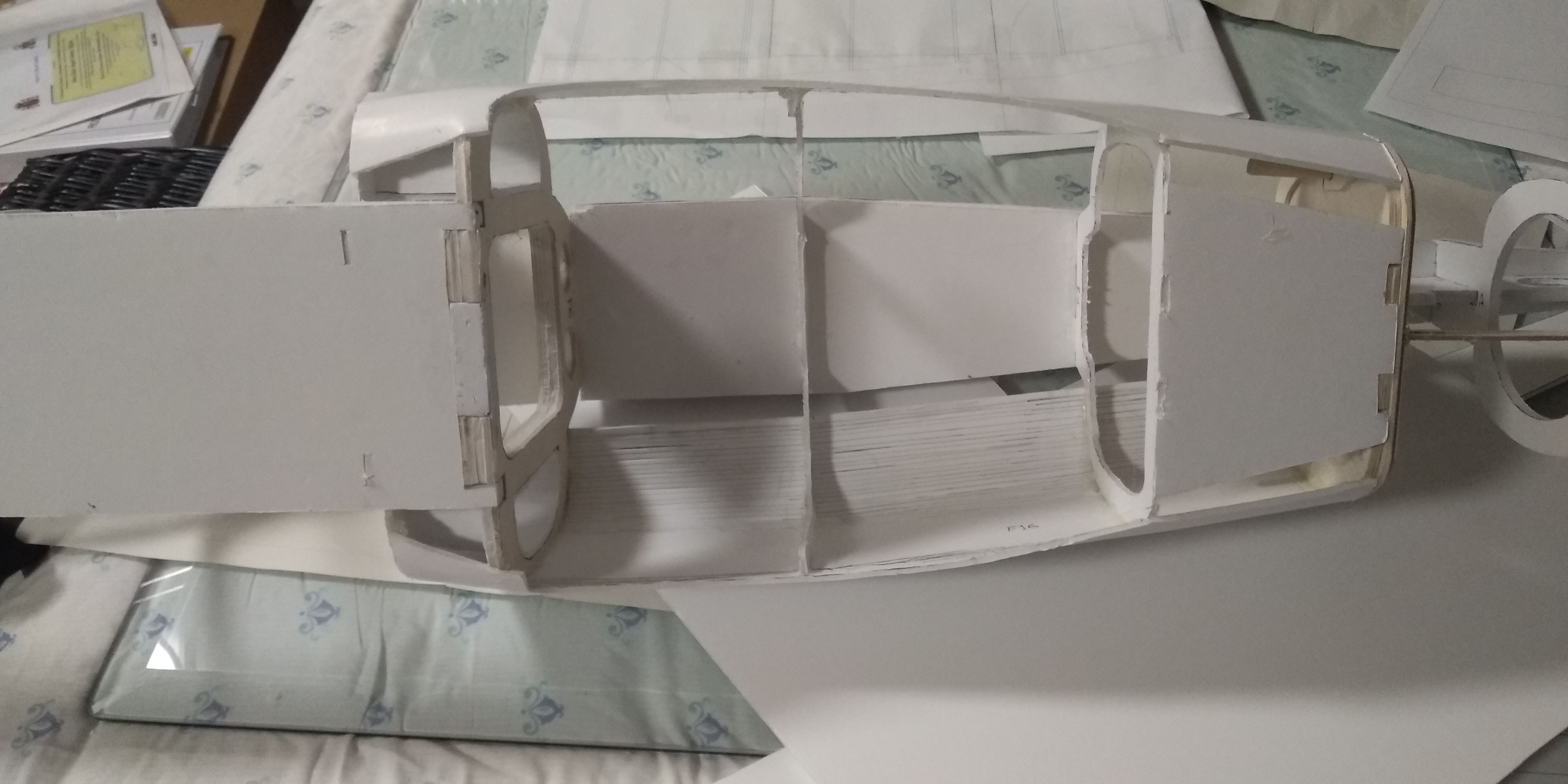

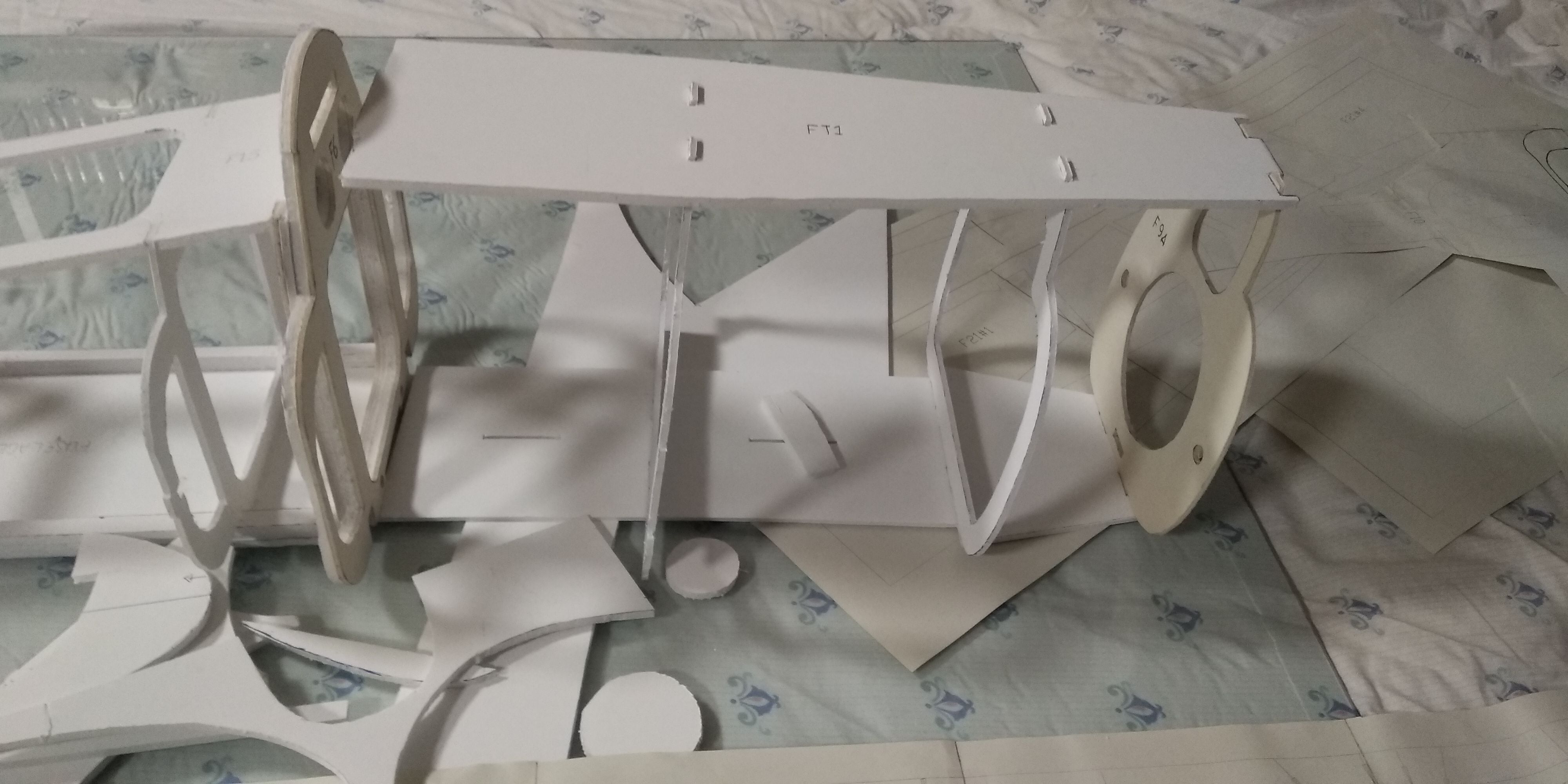

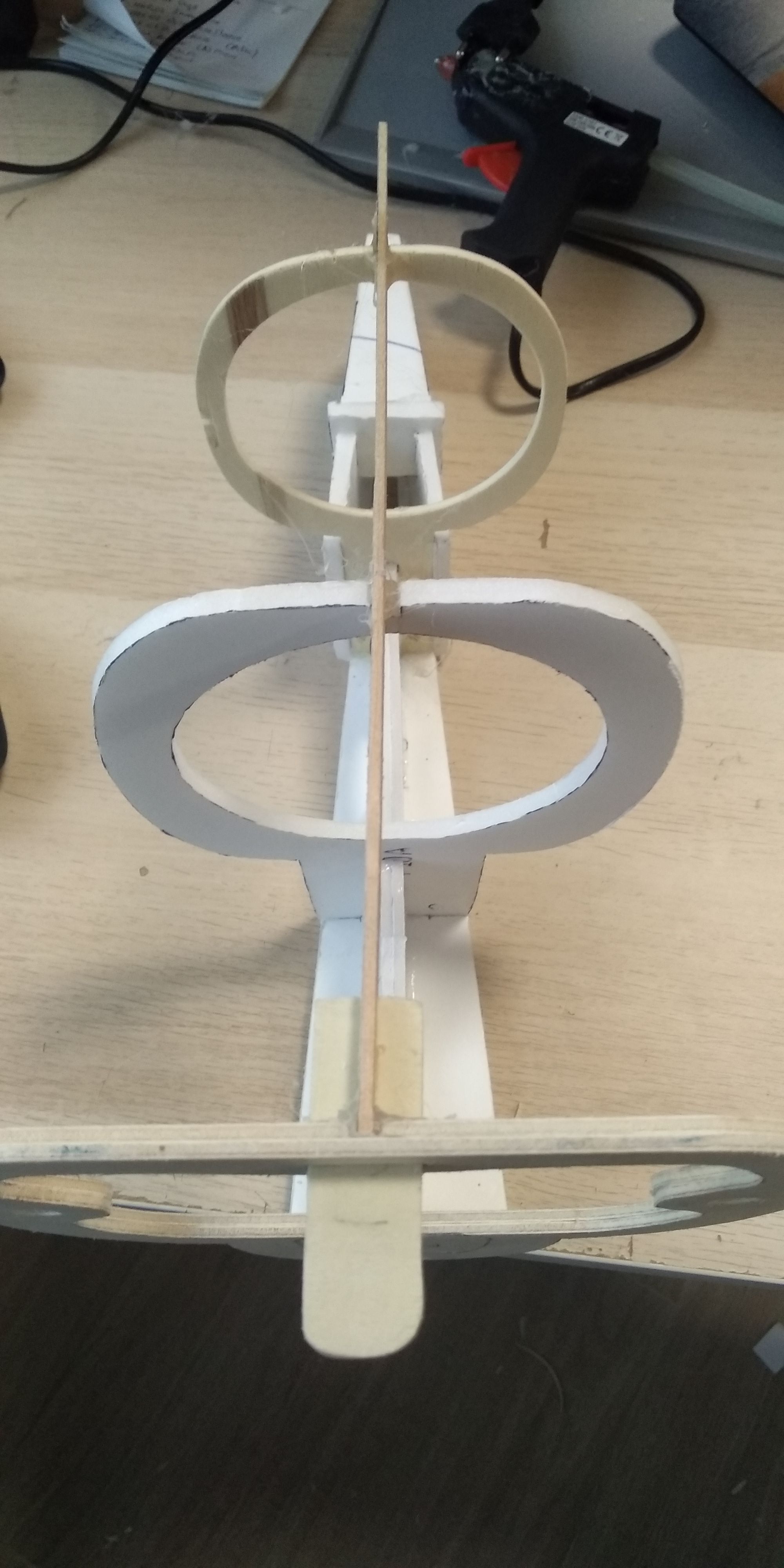

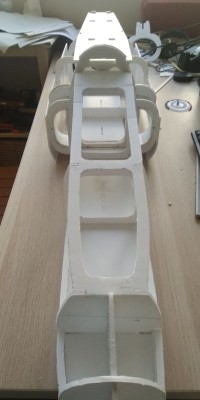

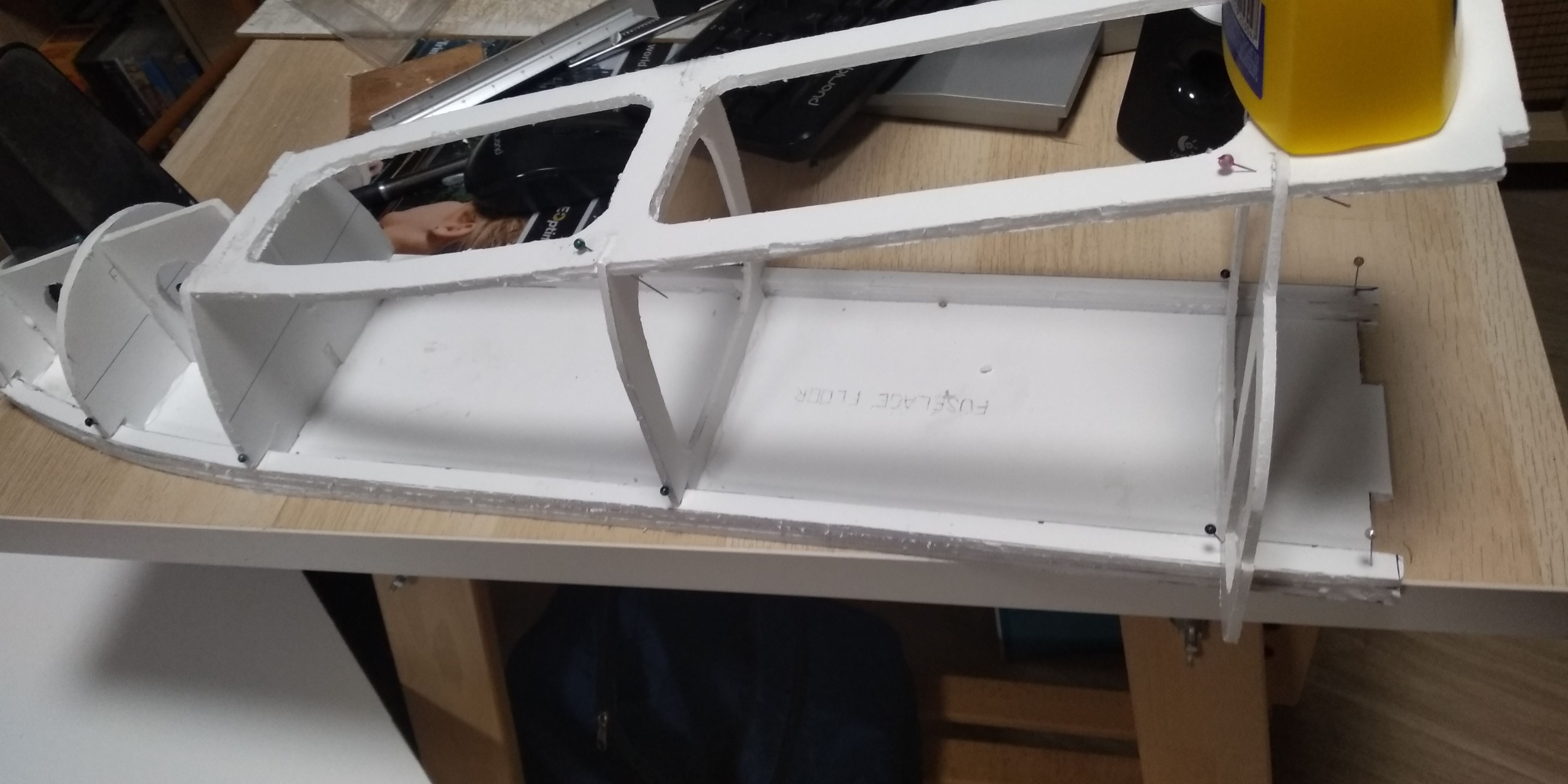

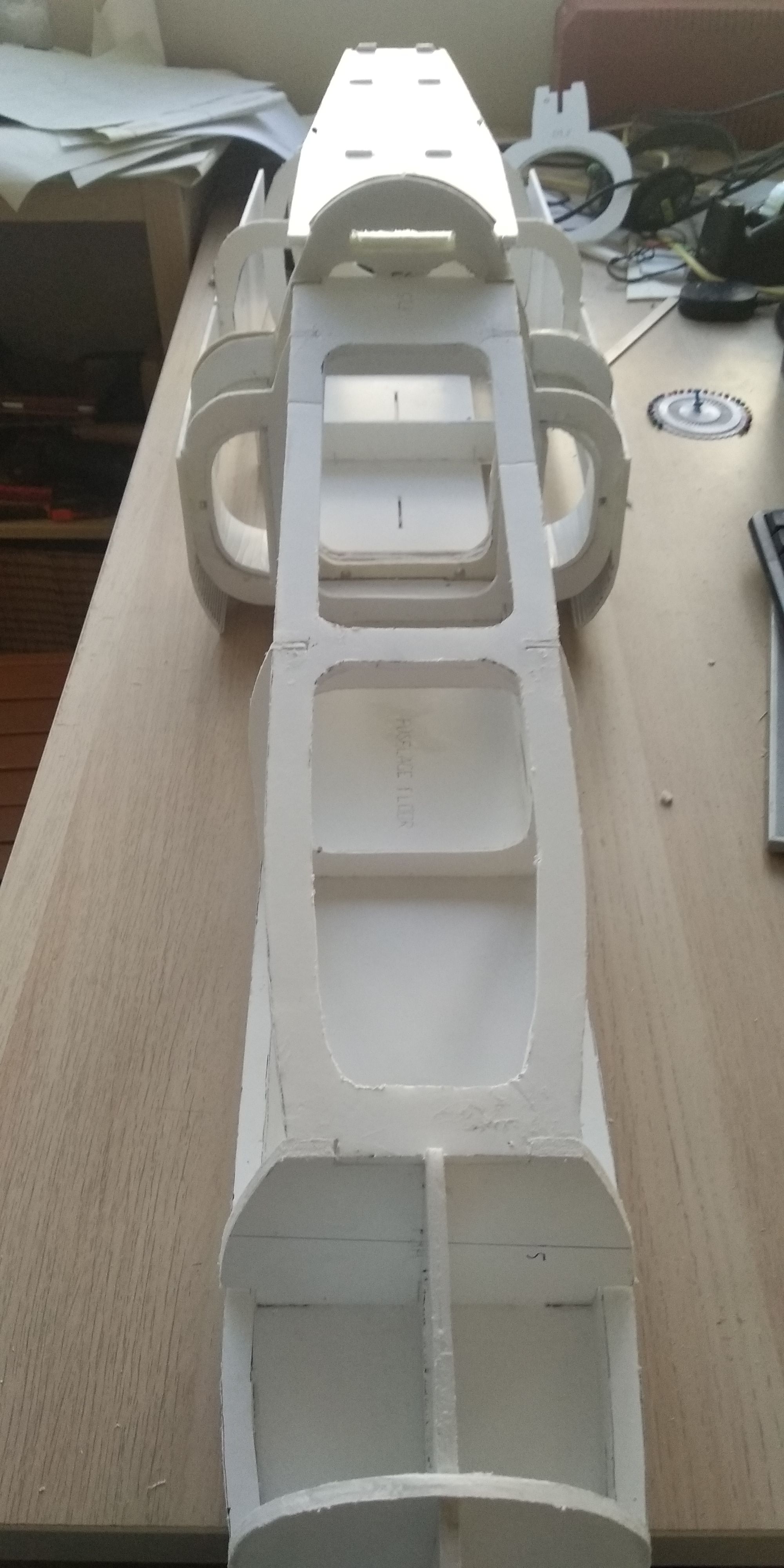

Tras unos 15 dias de trabajo , asi estan las cosas os mando algunas fotos

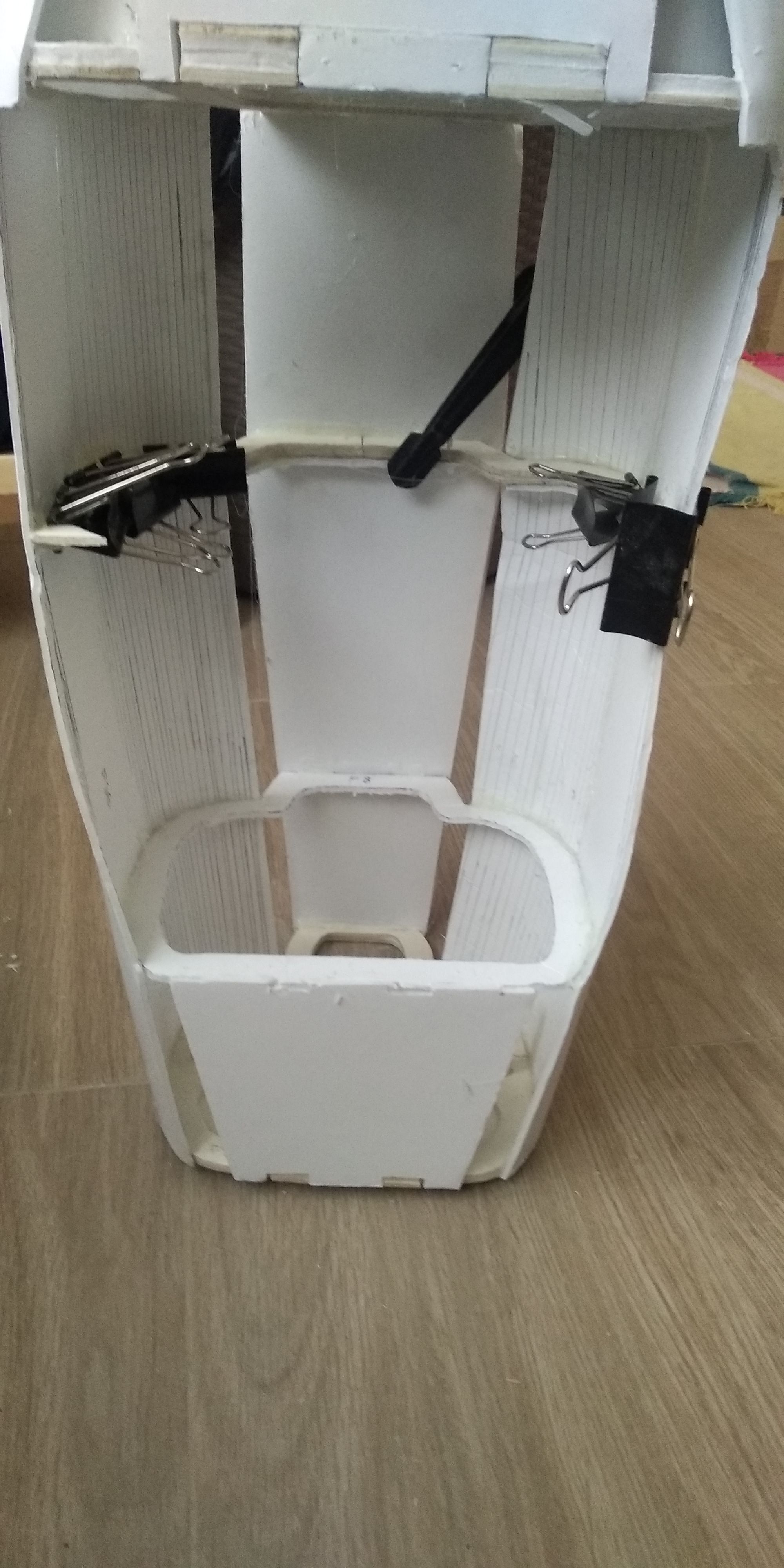

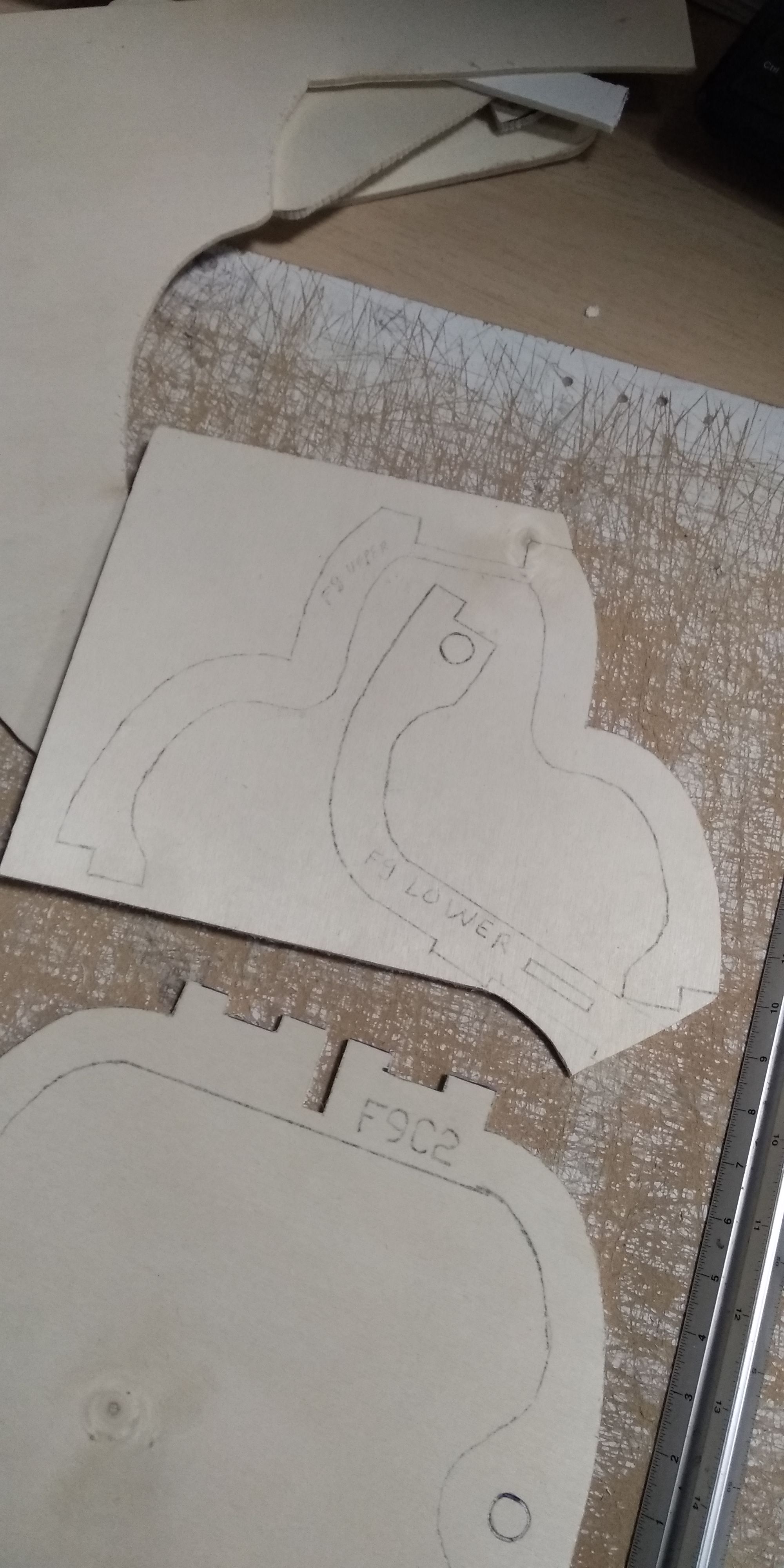

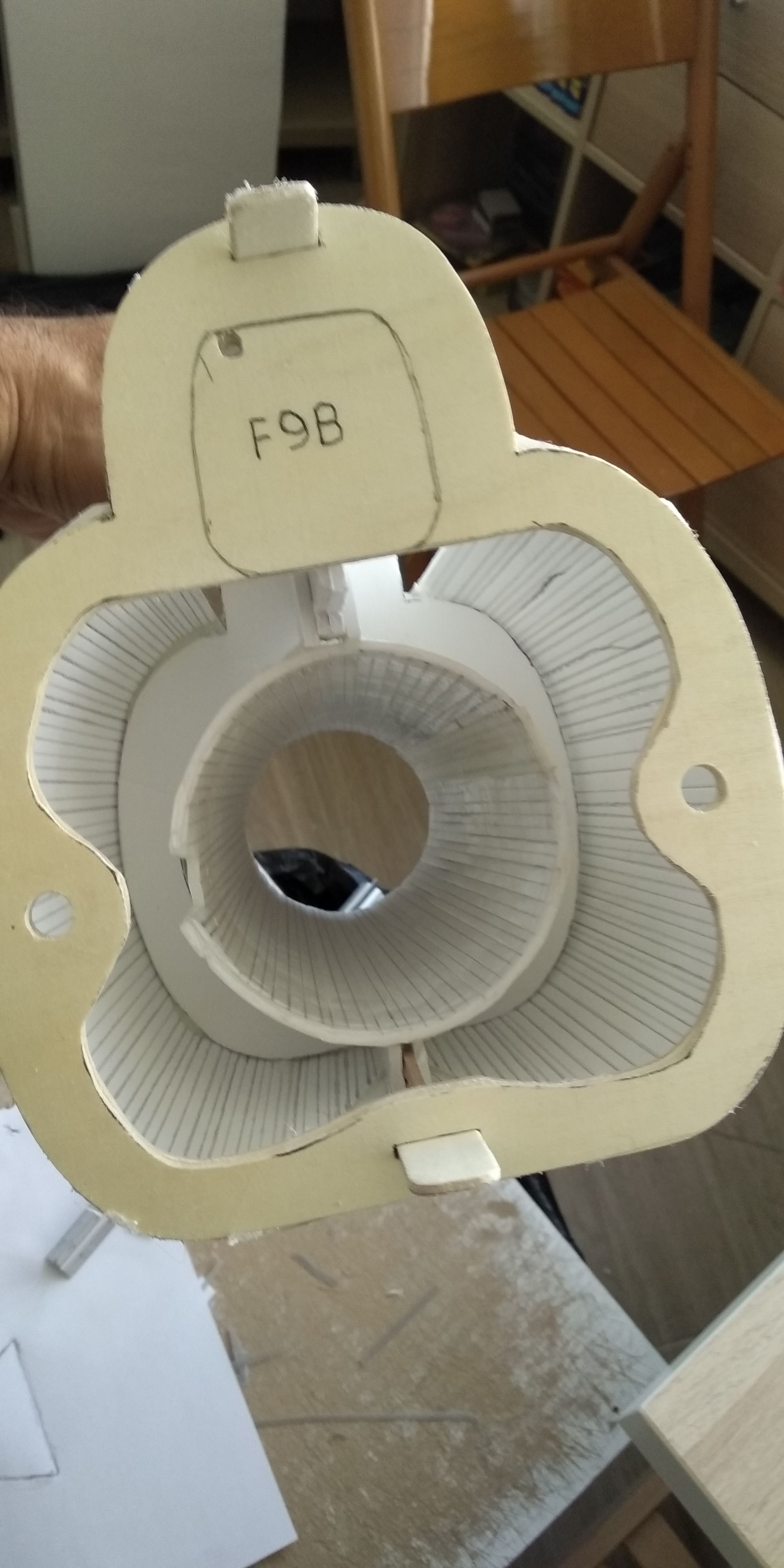

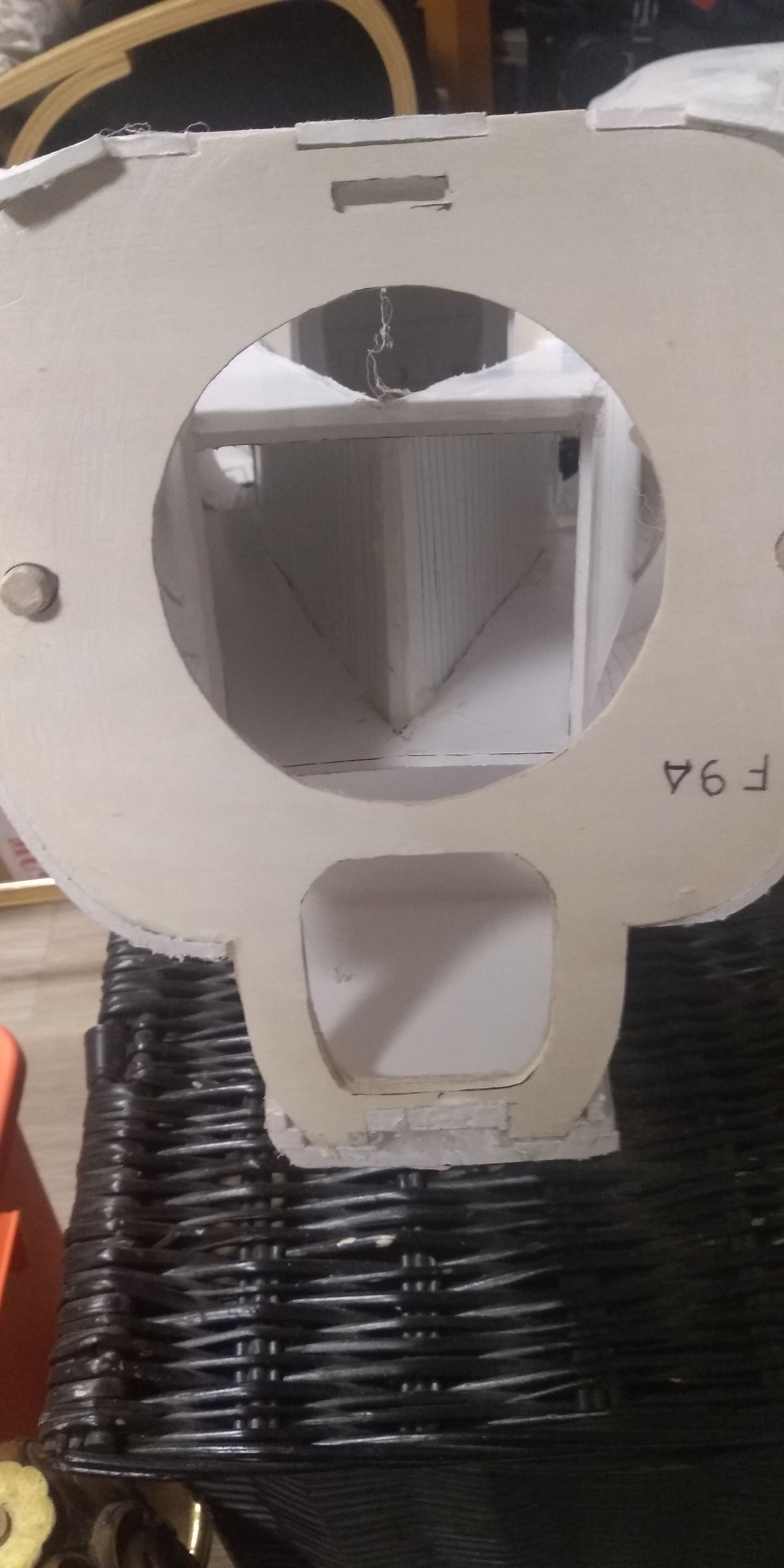

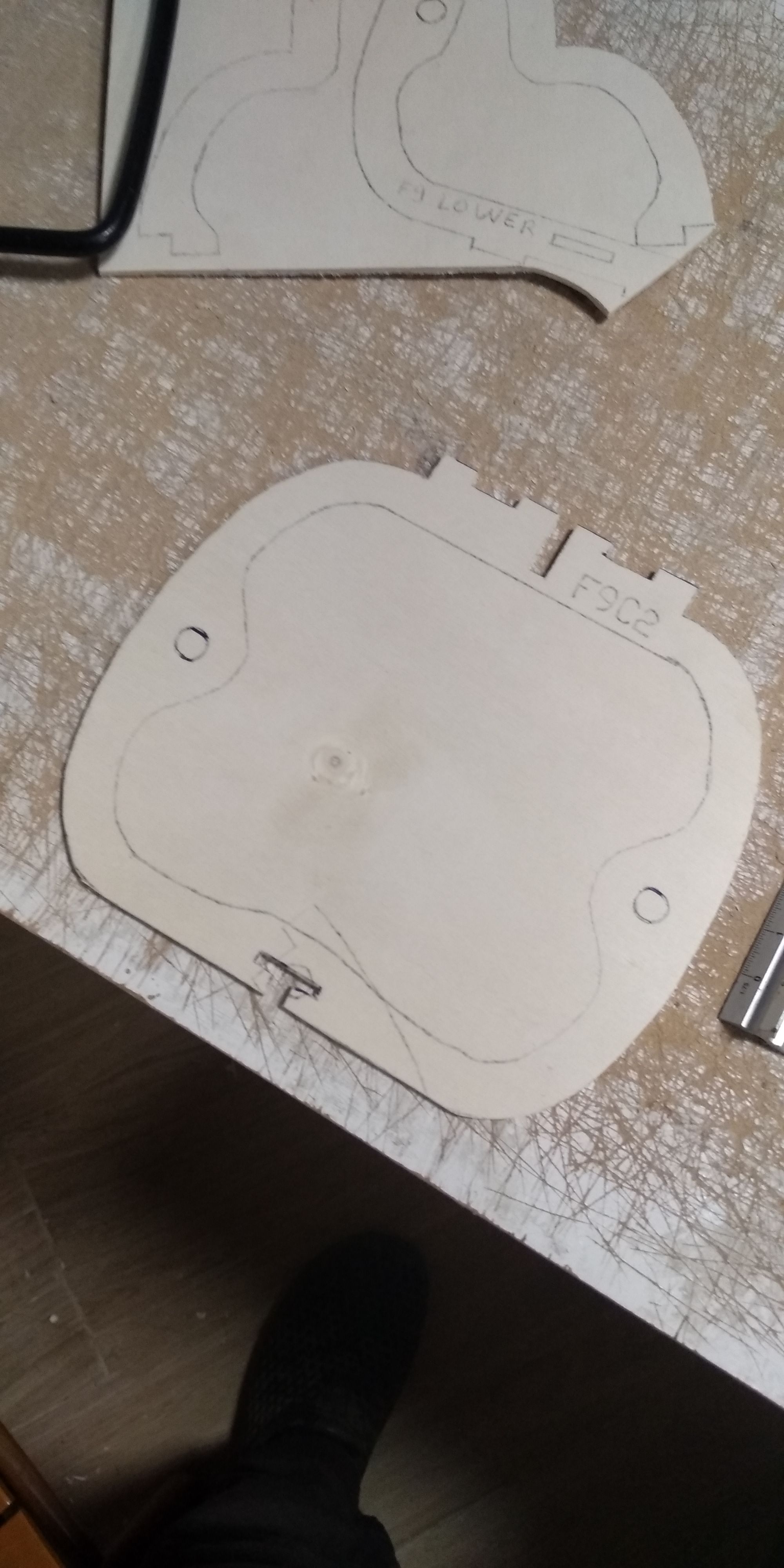

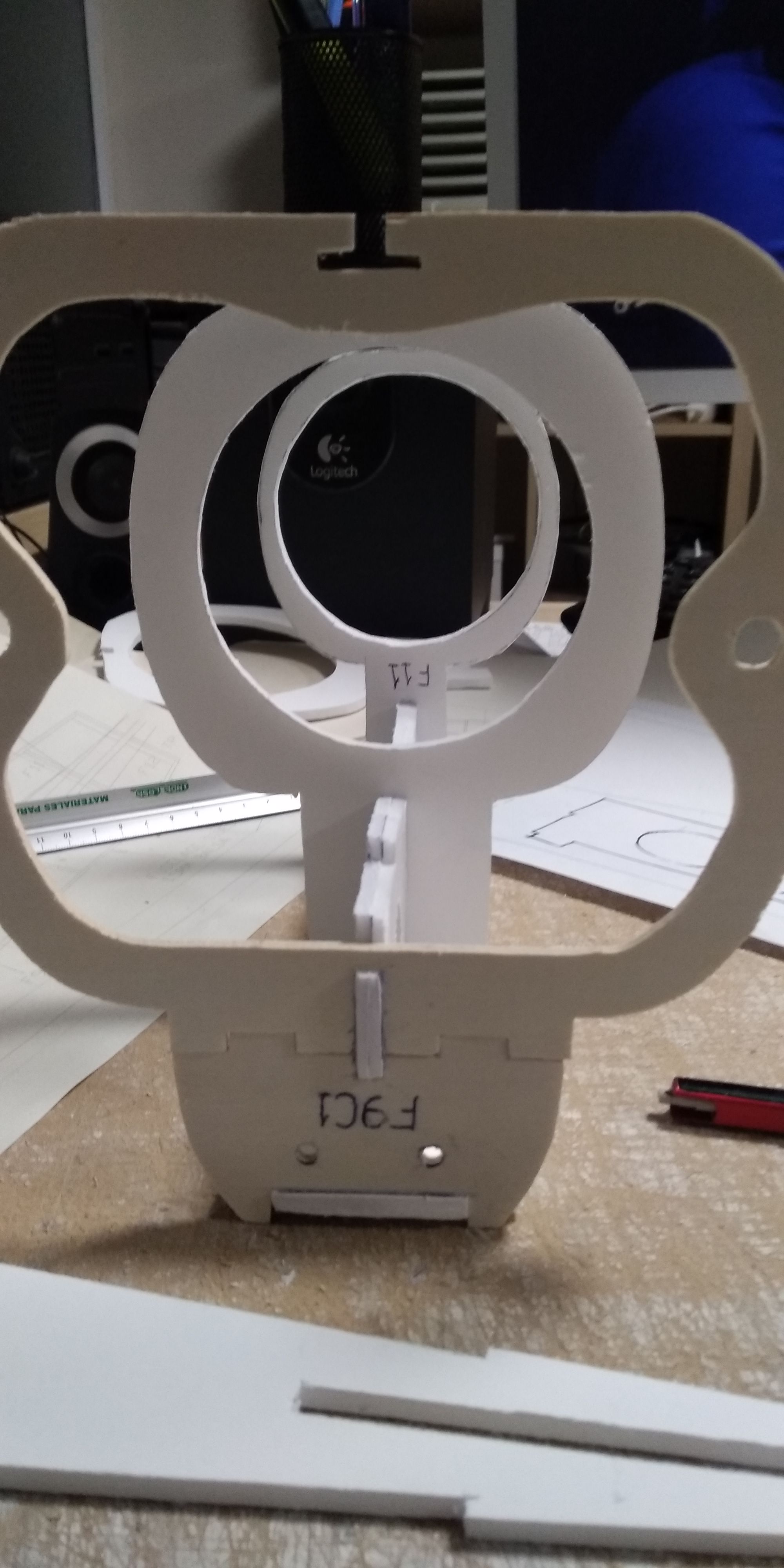

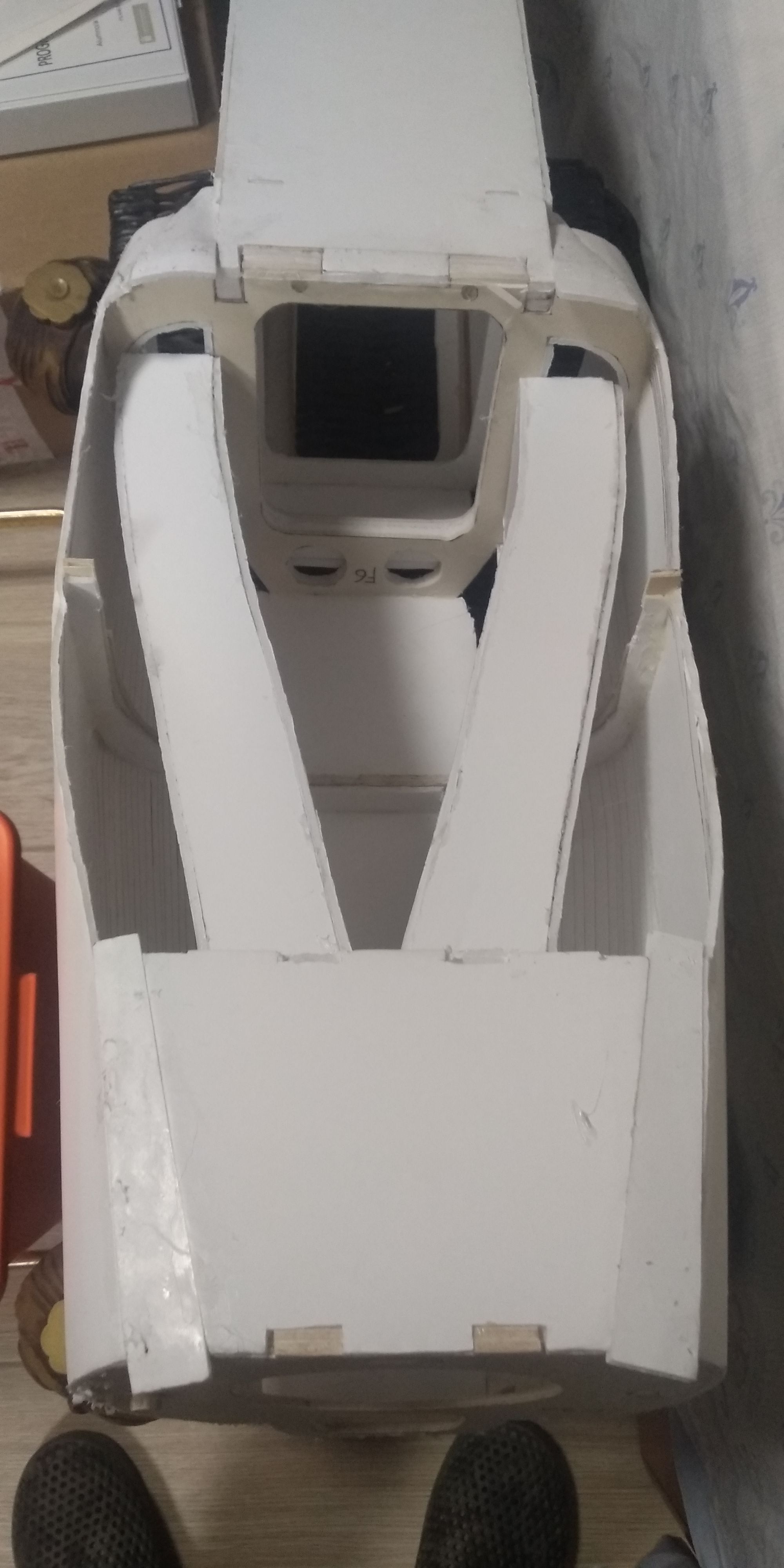

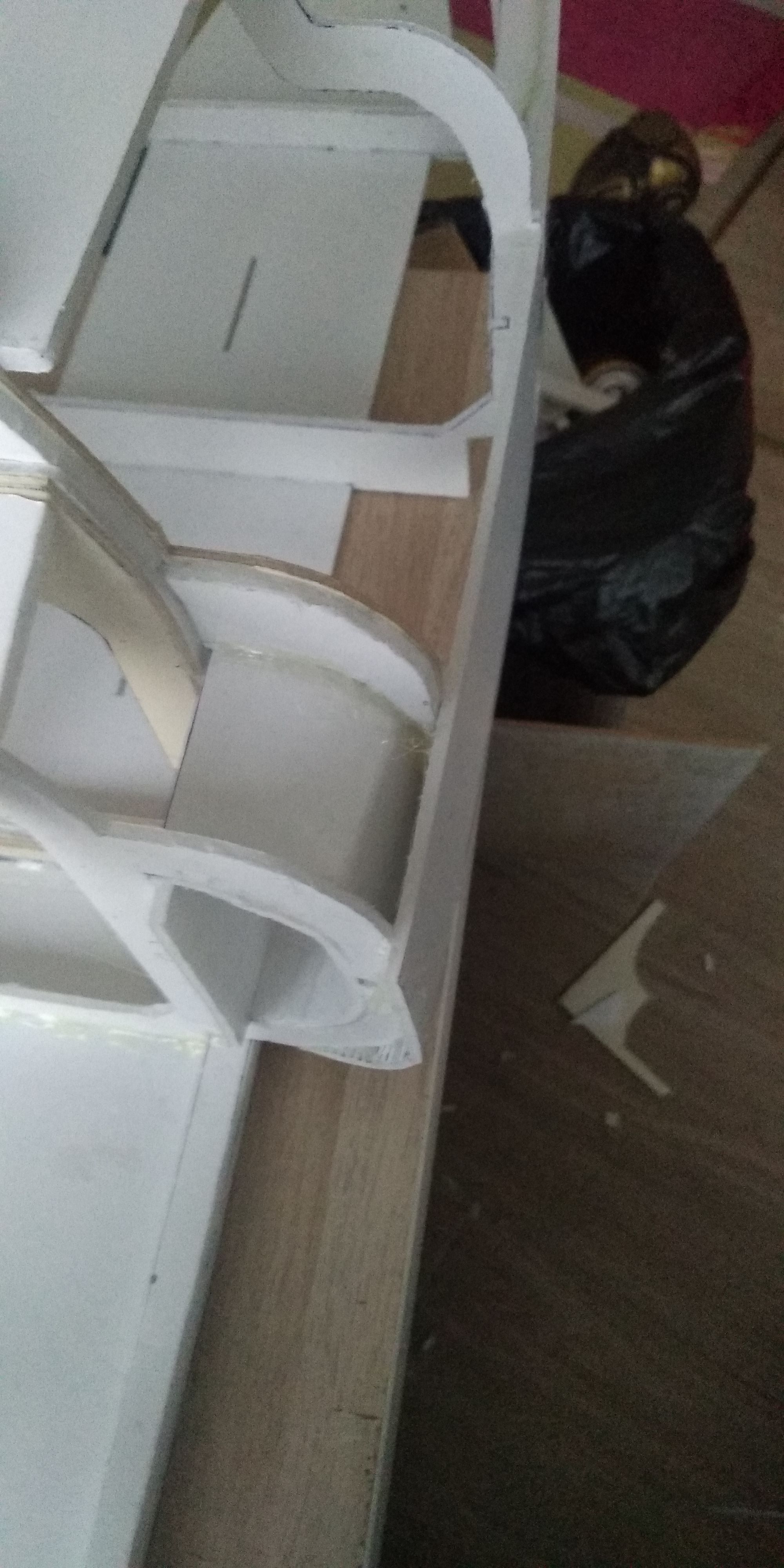

Tras detectar que el cartón pluma de 5 mm para algunas piezas es muy inconsistente, decidí hacer las piezas en contrachapado de 3 mm ( tablerillo del barato para trabajos manuales) (tambien sirve la madera de cajas de fruta), algunas de las piezas las hice dobles.

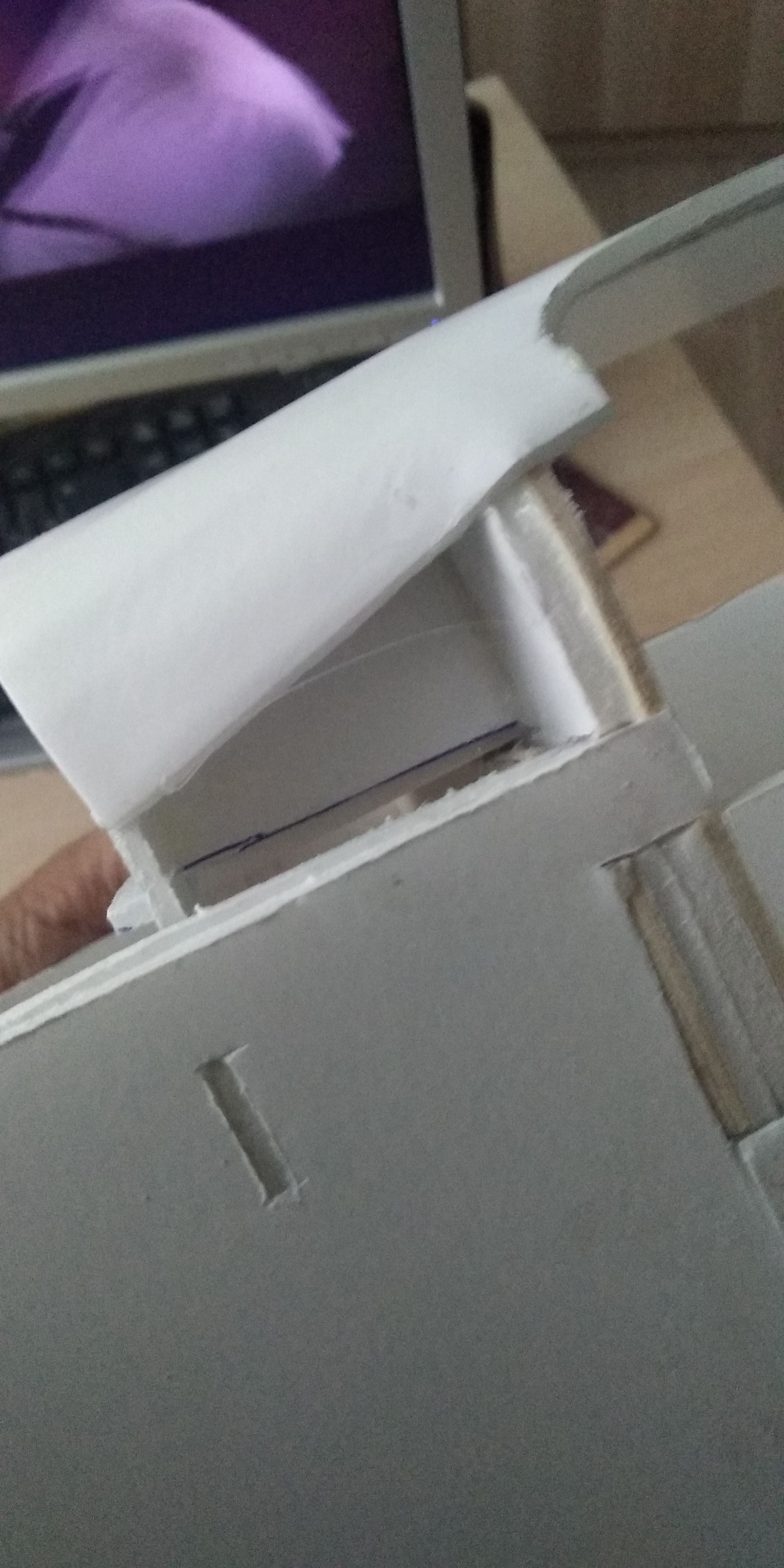

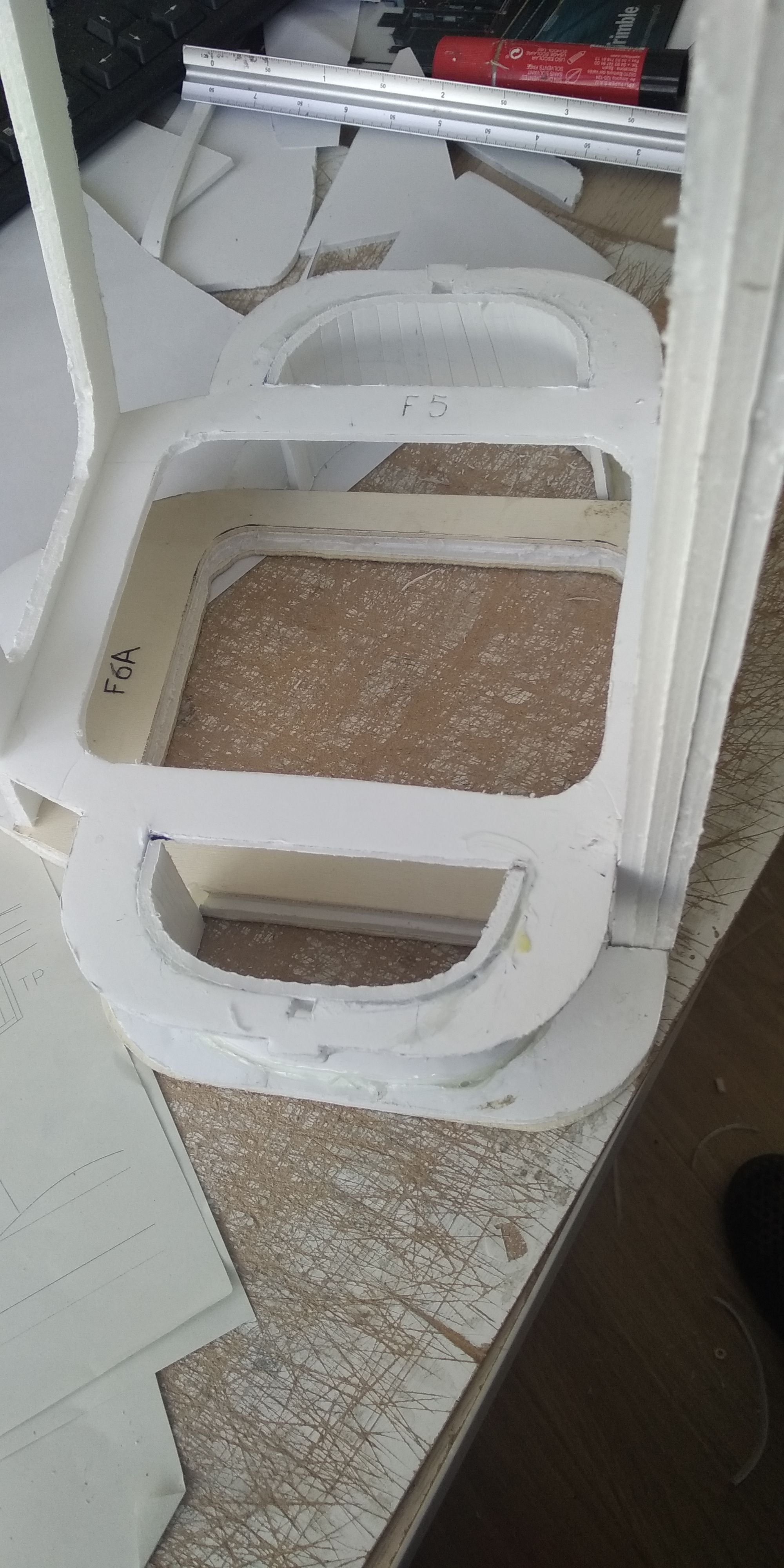

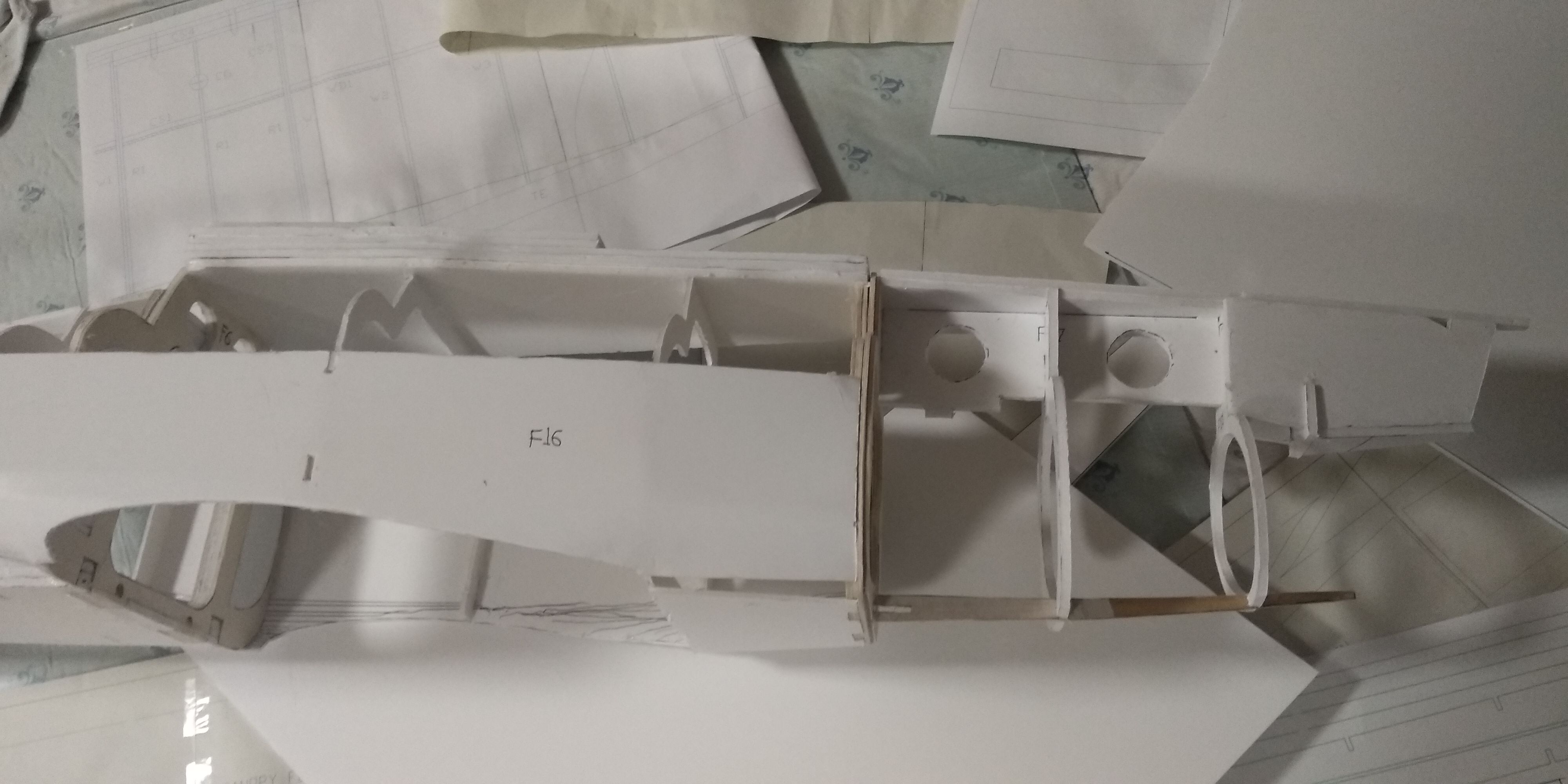

La pieza 7 del fuselaje la tuve que reforzar una vez comencé a forrar la estructura por que cedió, muy débil en cartón pluma de 3 mm.

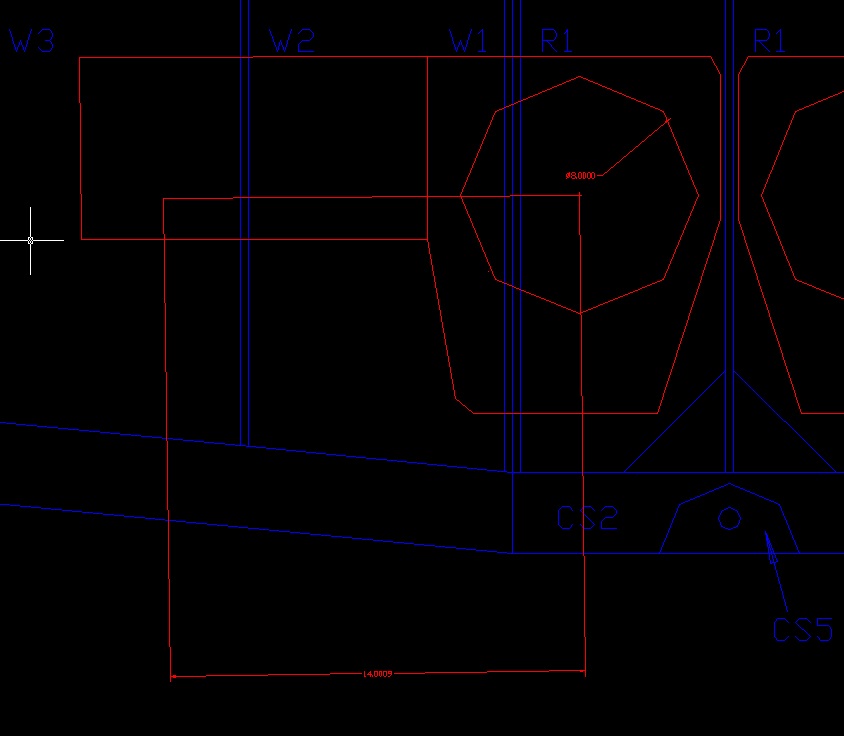

No se donde conseguir el tren retractil que no sea muy caro para el tamaño del modelo que estoy haciendo a ver como me las apaño
necesito un tren de mas o menos 14 cm de largo con una rueda de 8 cm de diámetro , eso para las alas
el tren delantero de 9 cm de largo con una rueda de 7 cm de diámetro mas o menos

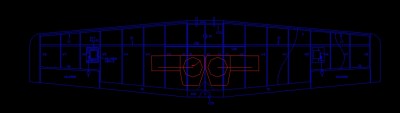

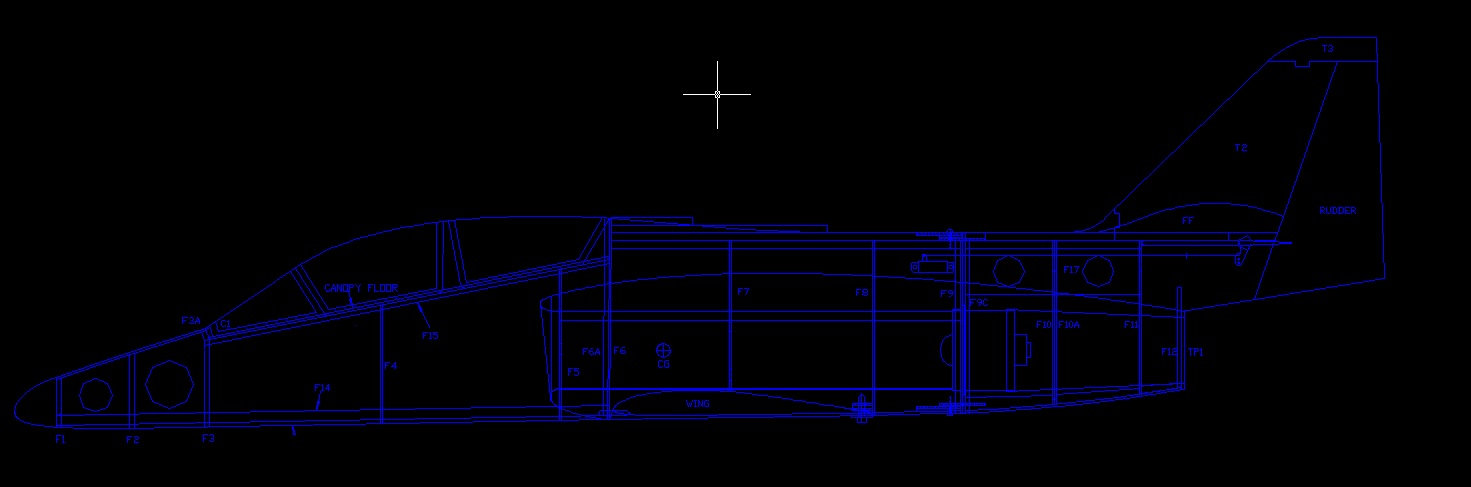

Bueno me he dado cuenta que no he puesto una prespectiva general de los planos

.Ojo sigo tus pasos

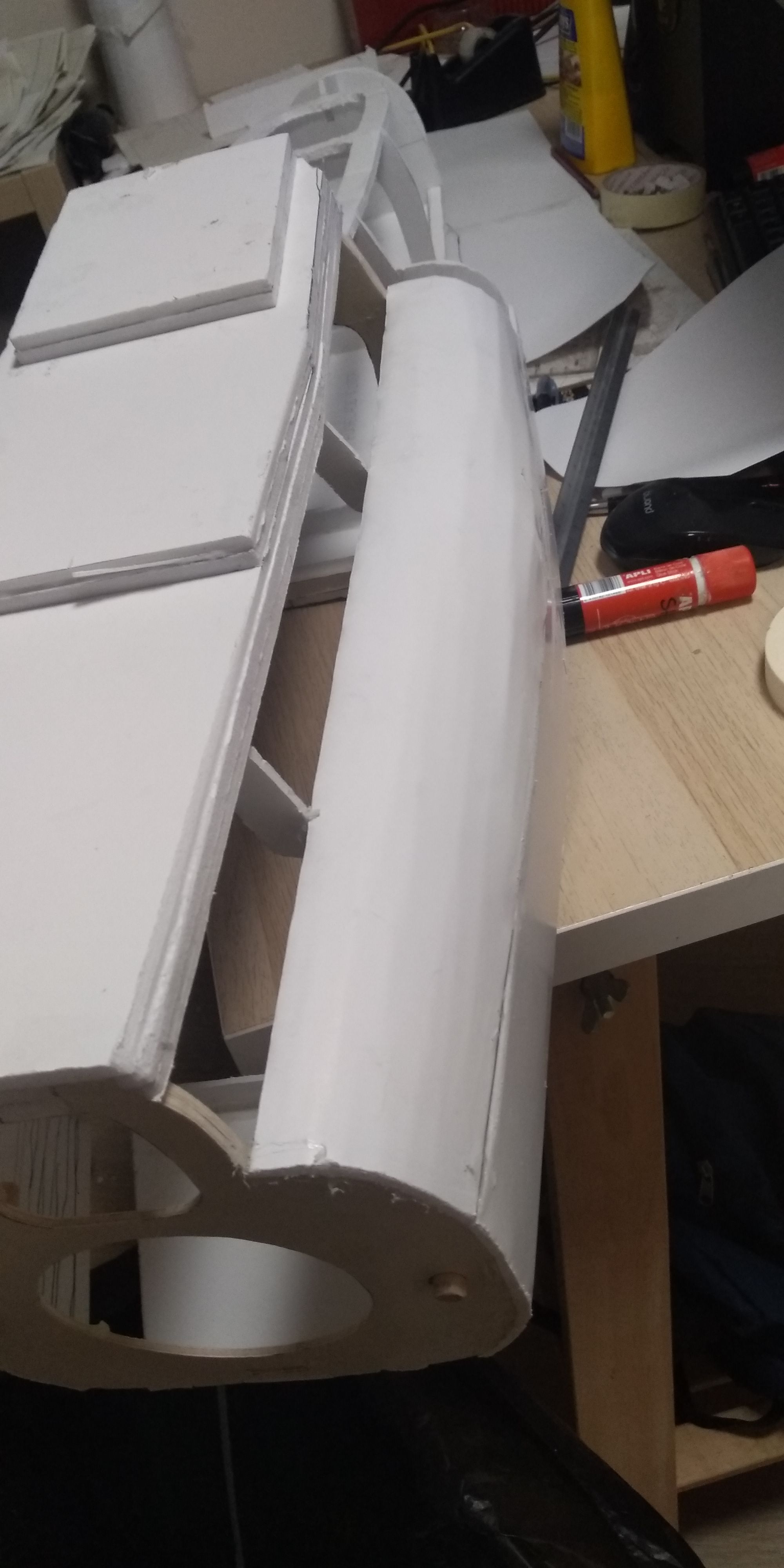

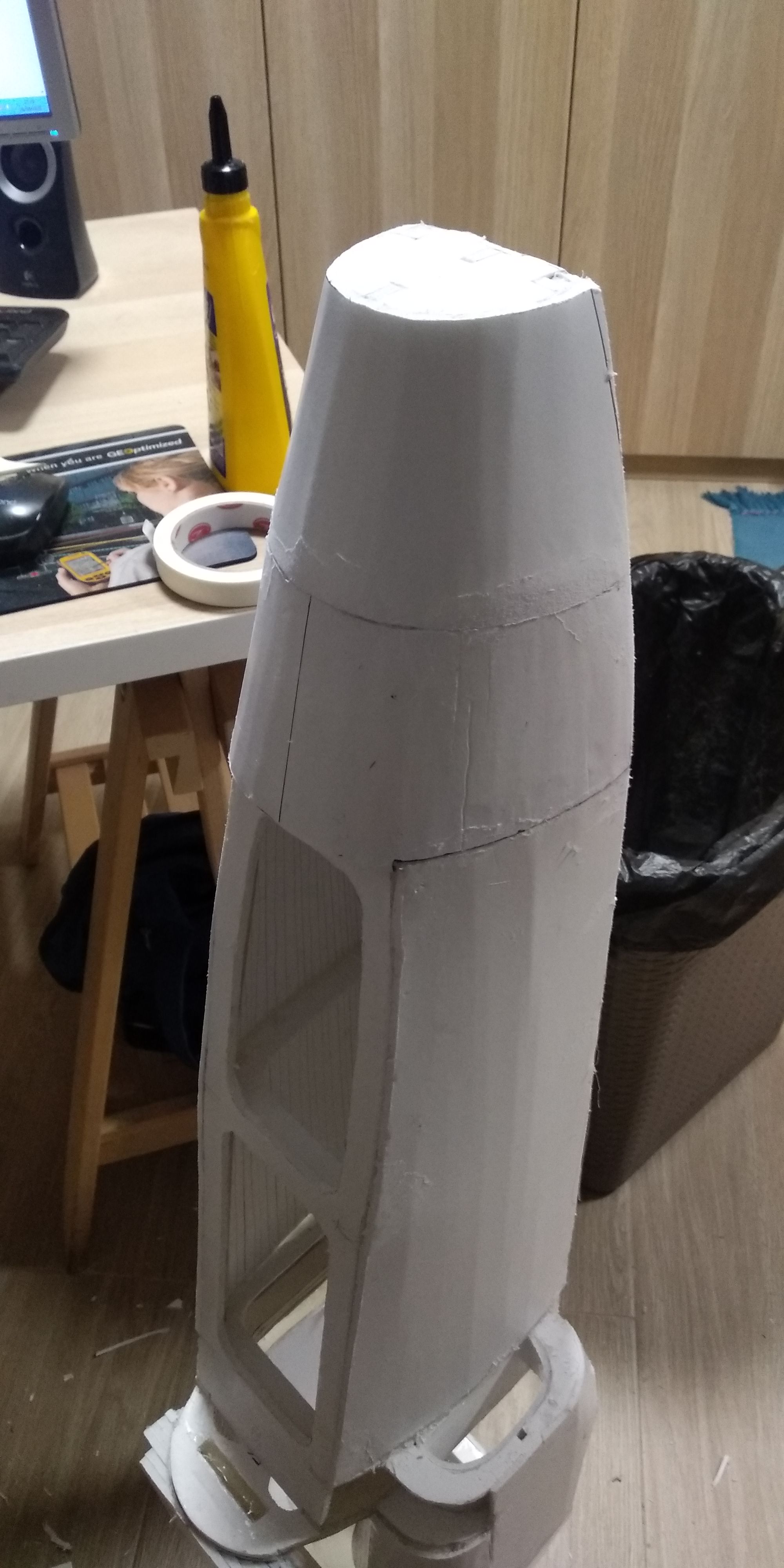

Ayer no cundió mucho el trabajo , solo pude terminar de forrar el morro

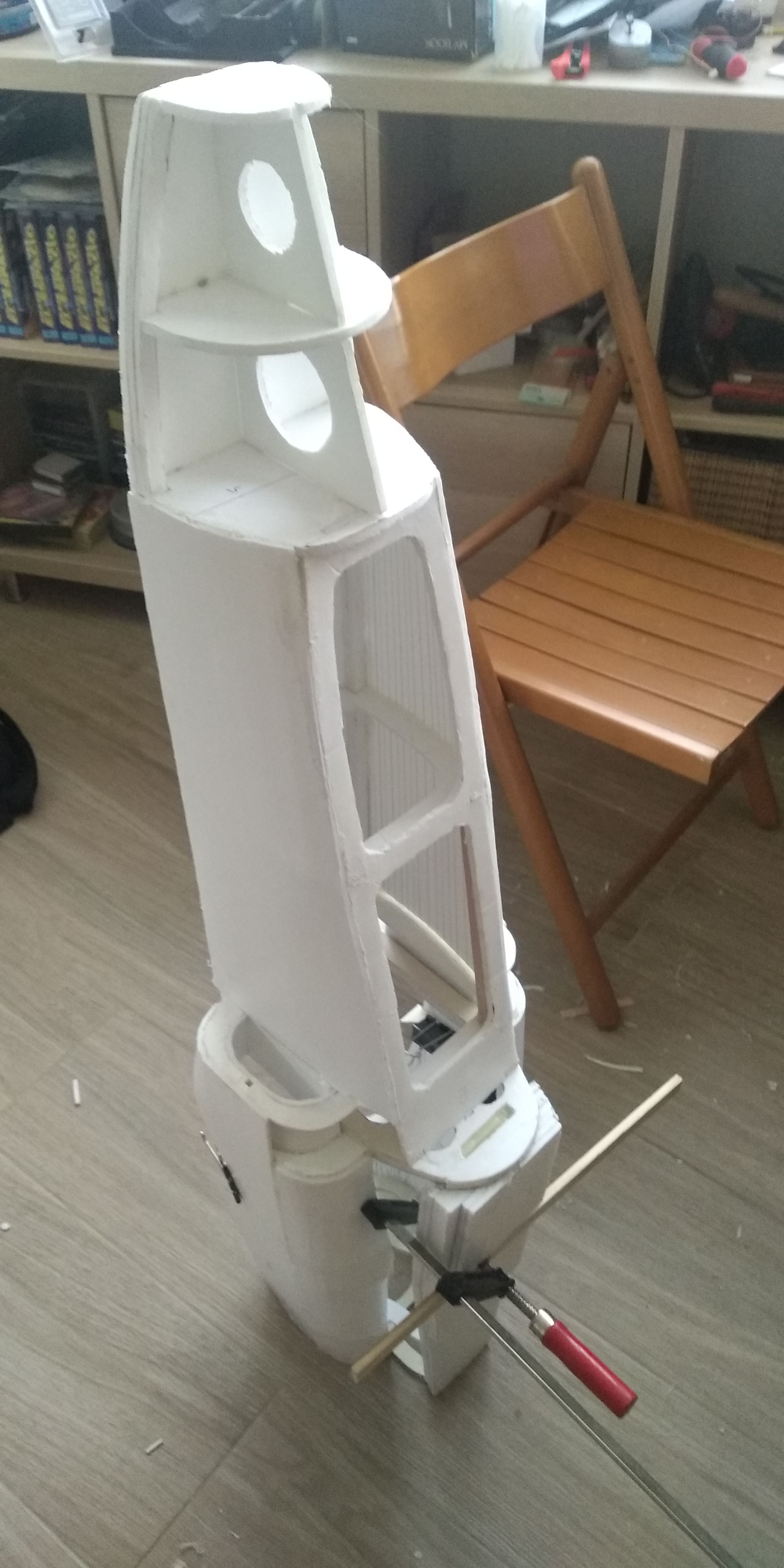

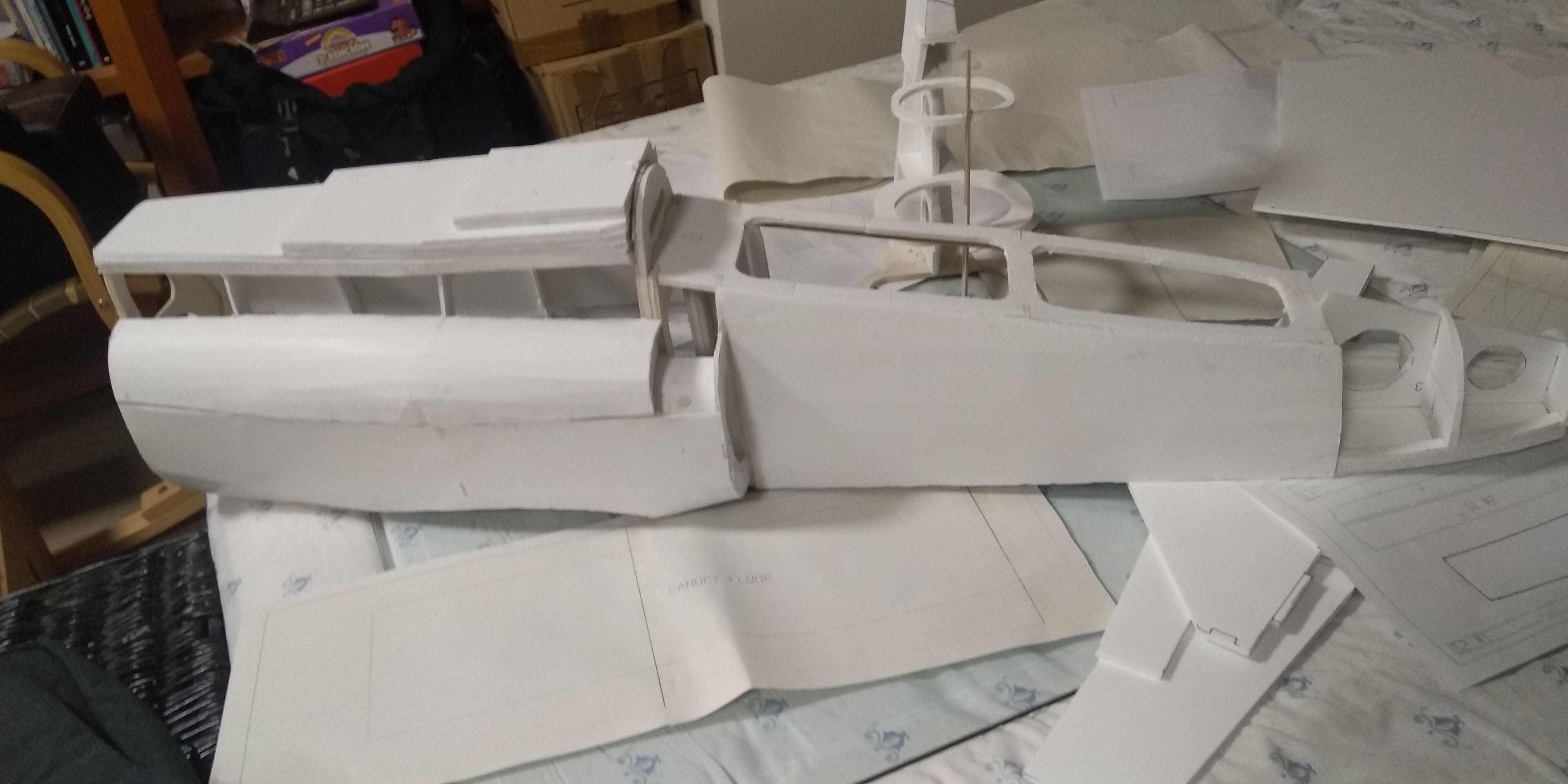

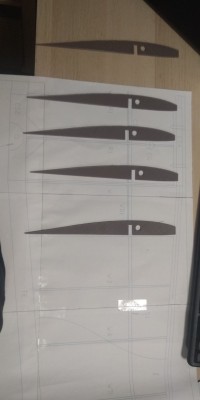

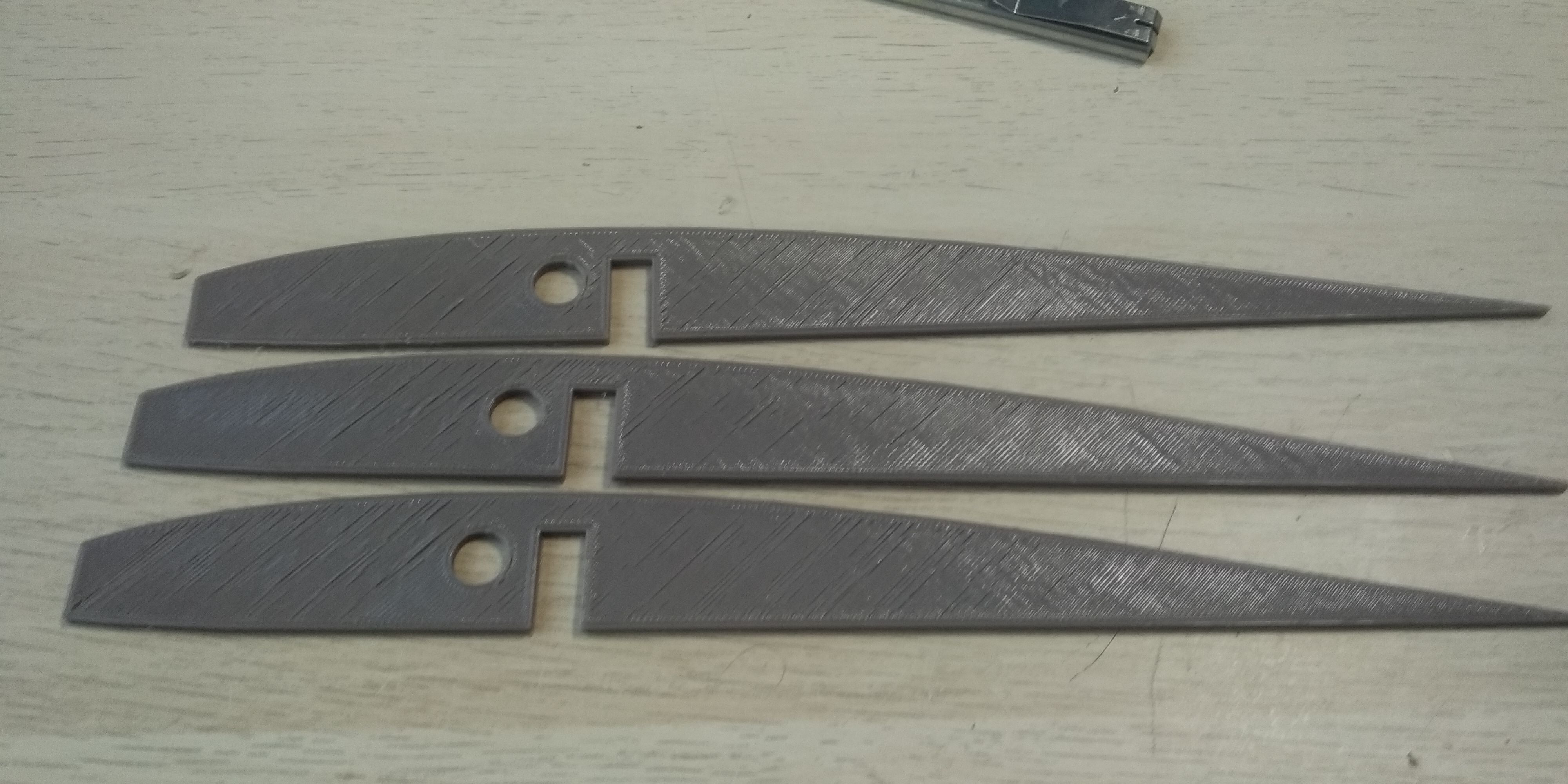

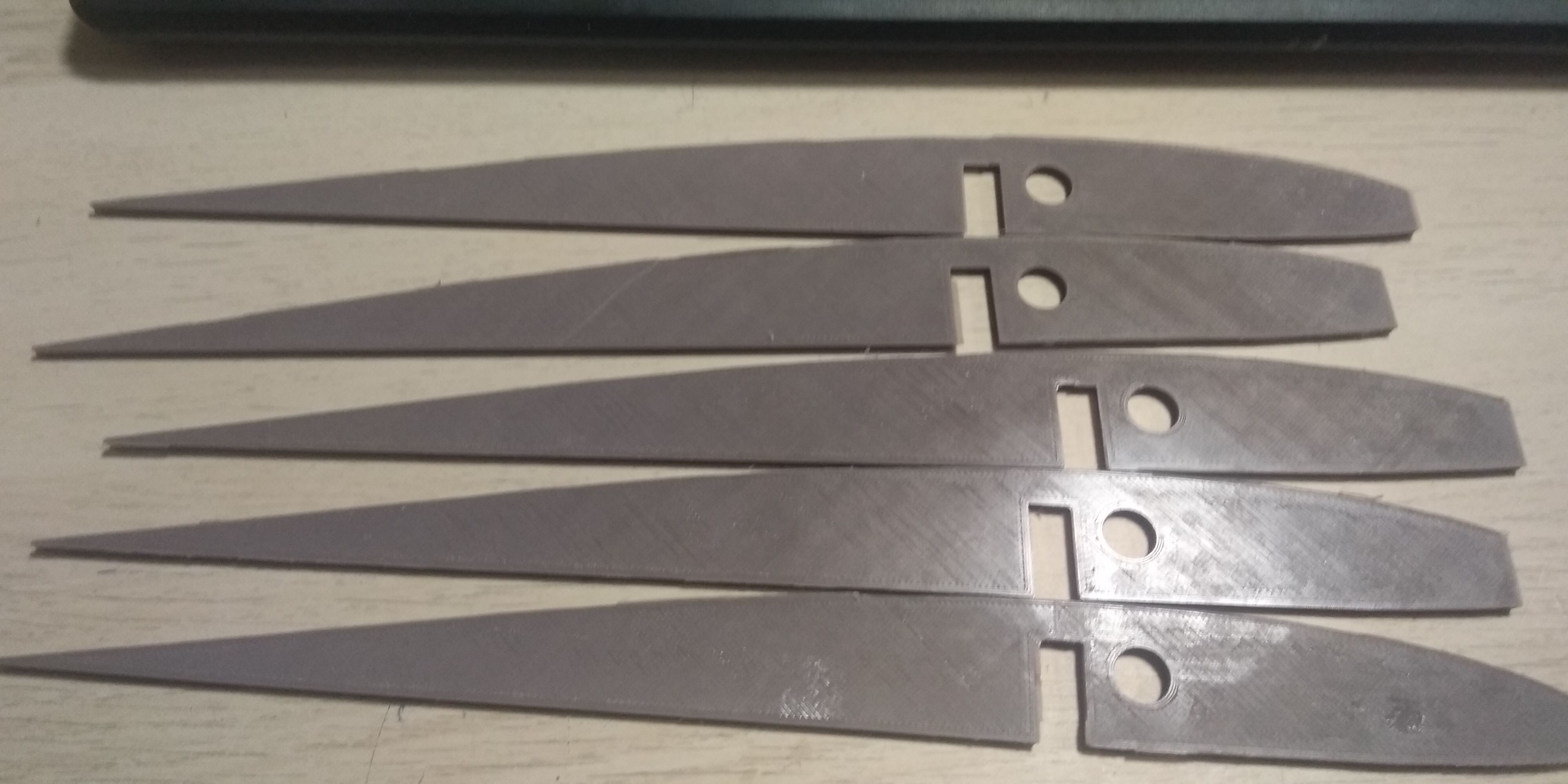

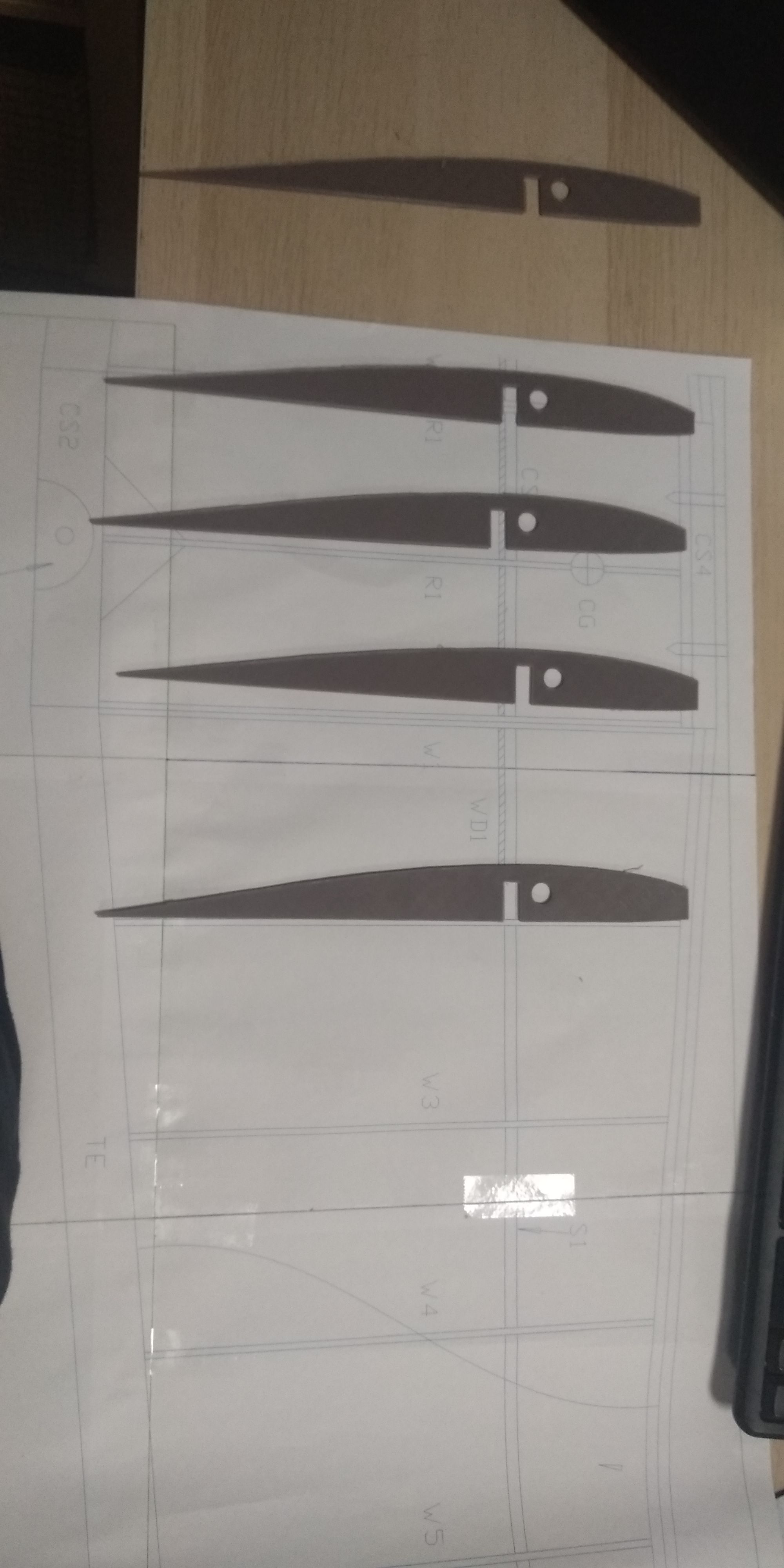

Bueno hoy se acabo de forrar la primera parte del fuselaje, comence a imprimir en 3d las costillas para las alas

Buenos días y buen lunes
Ahi pongo las fotos del trabajo del fin de semana

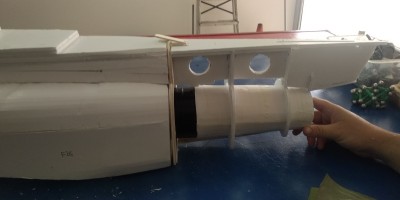

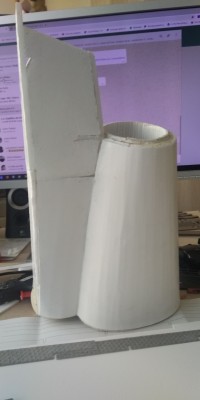

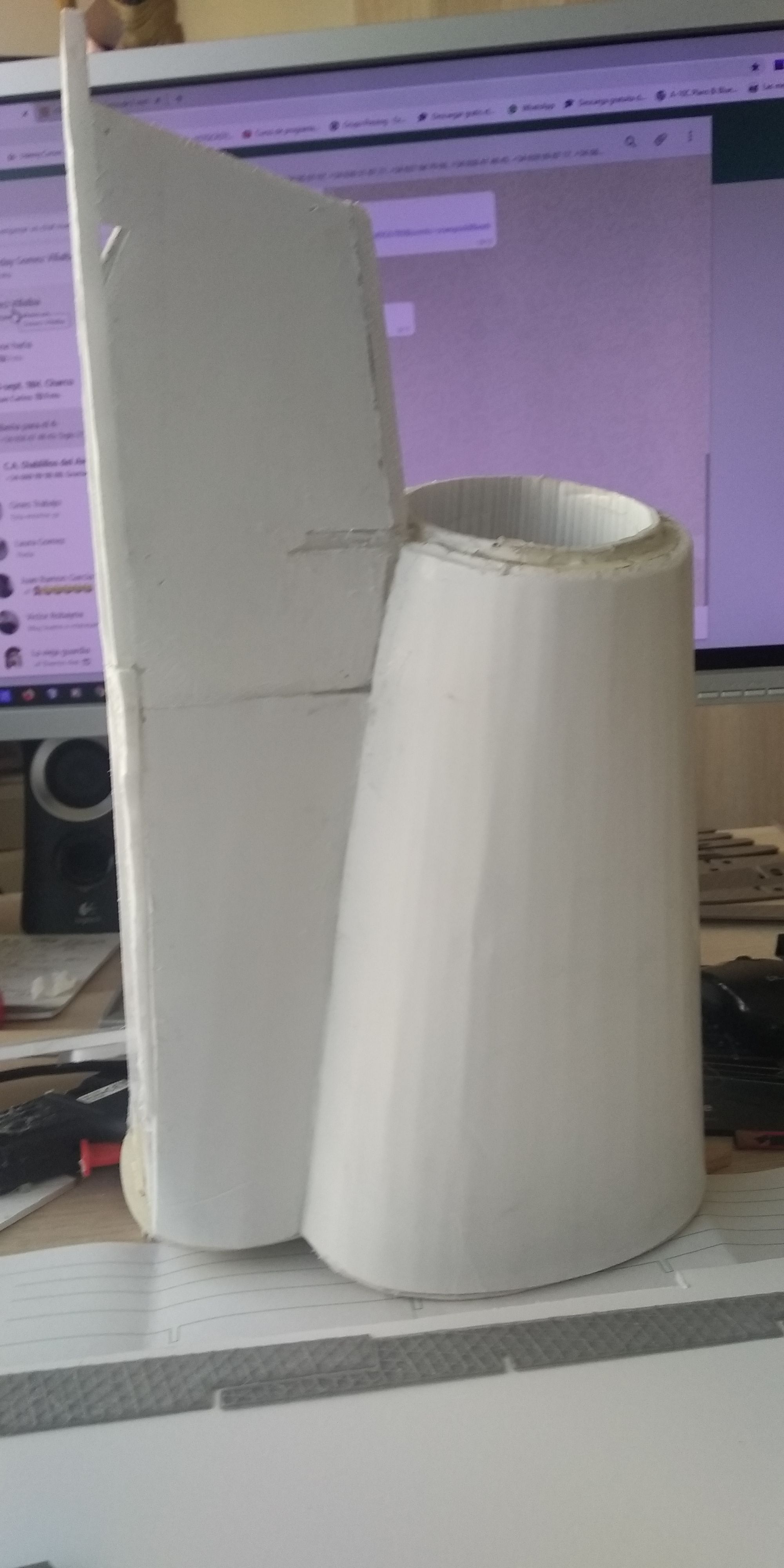

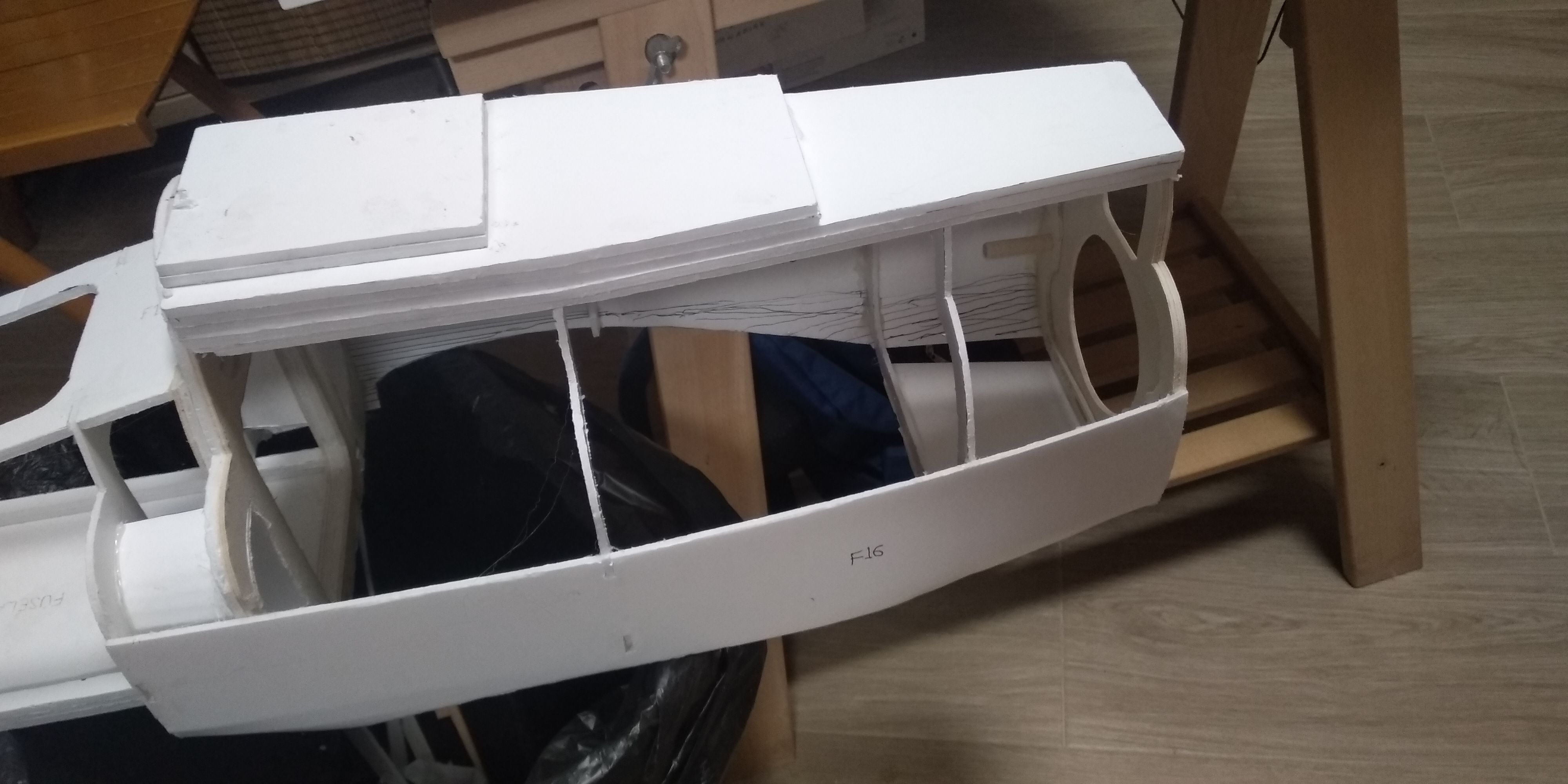

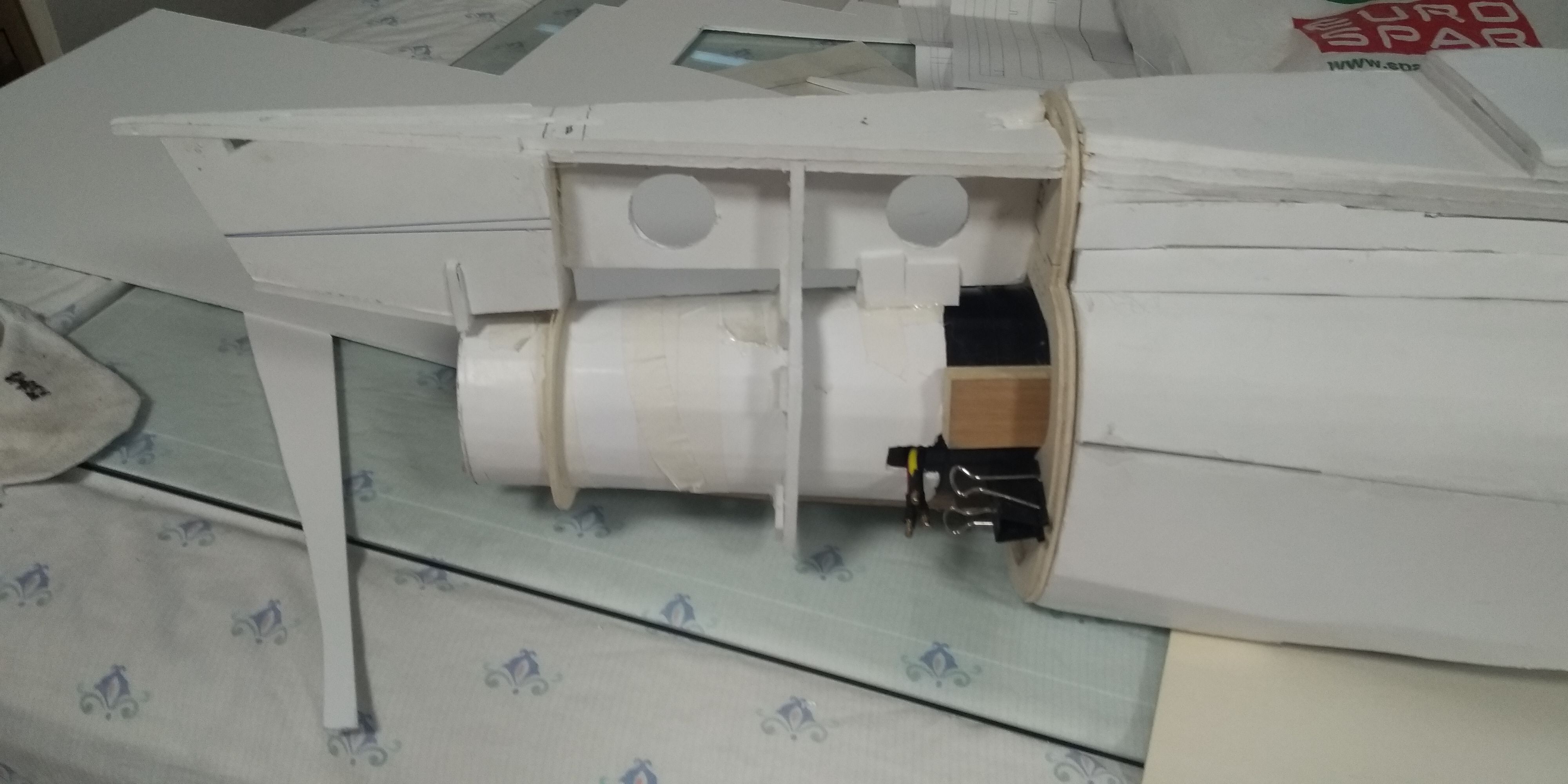

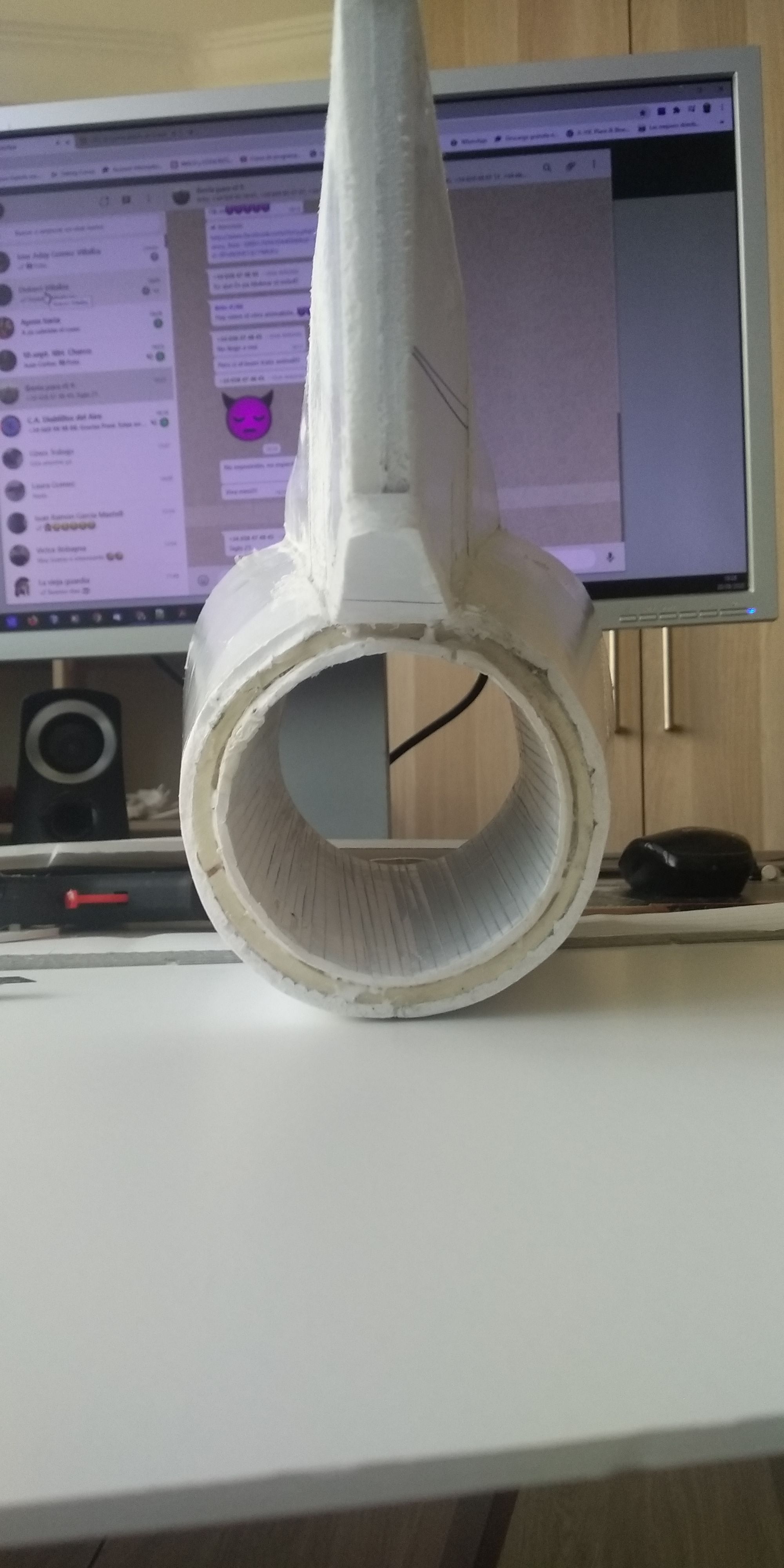

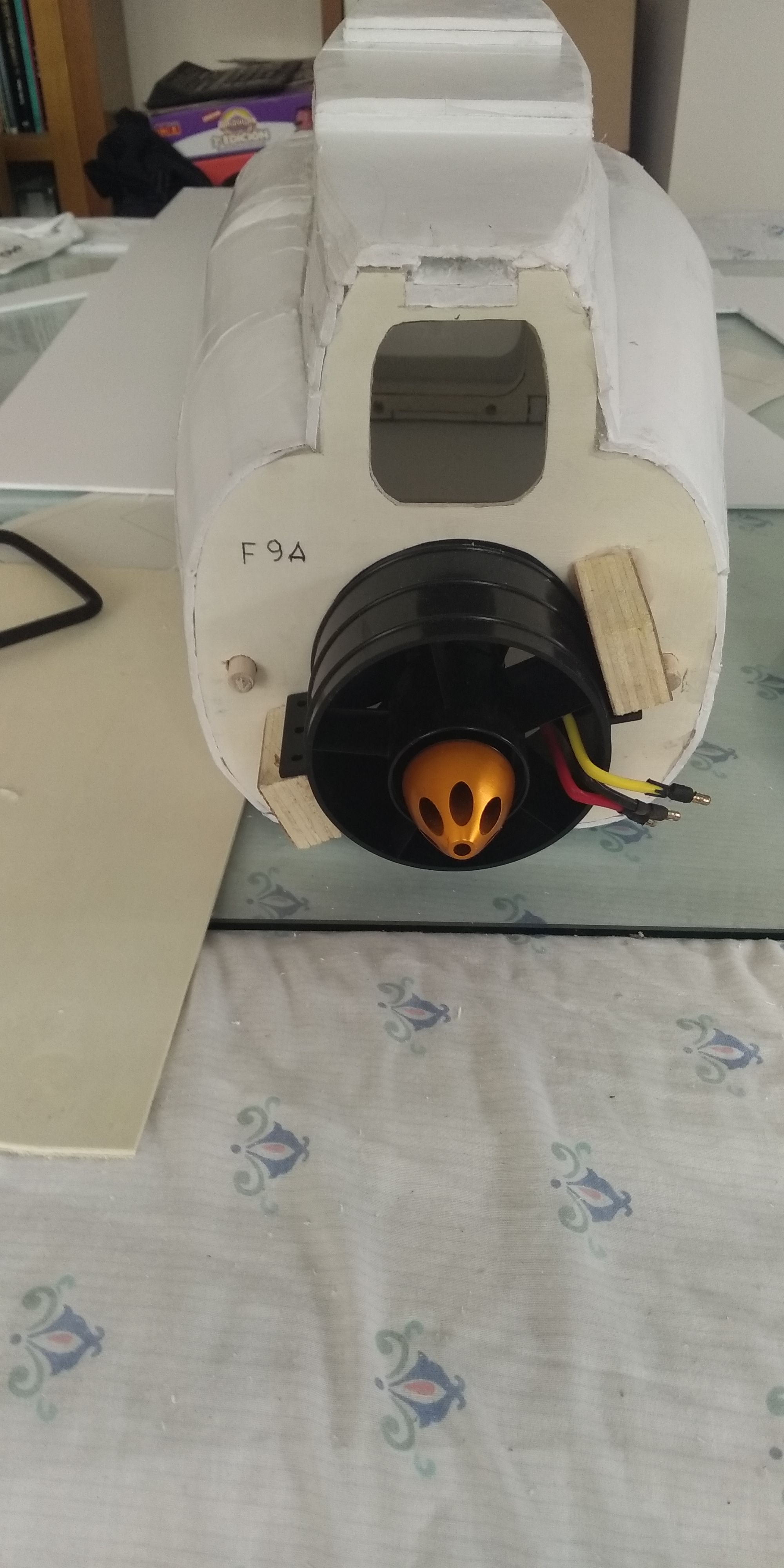

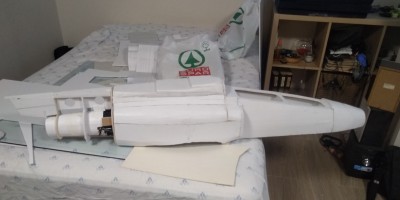

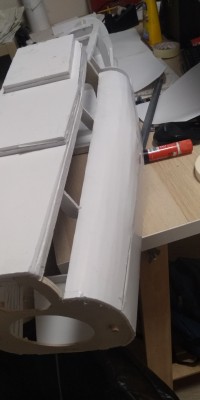

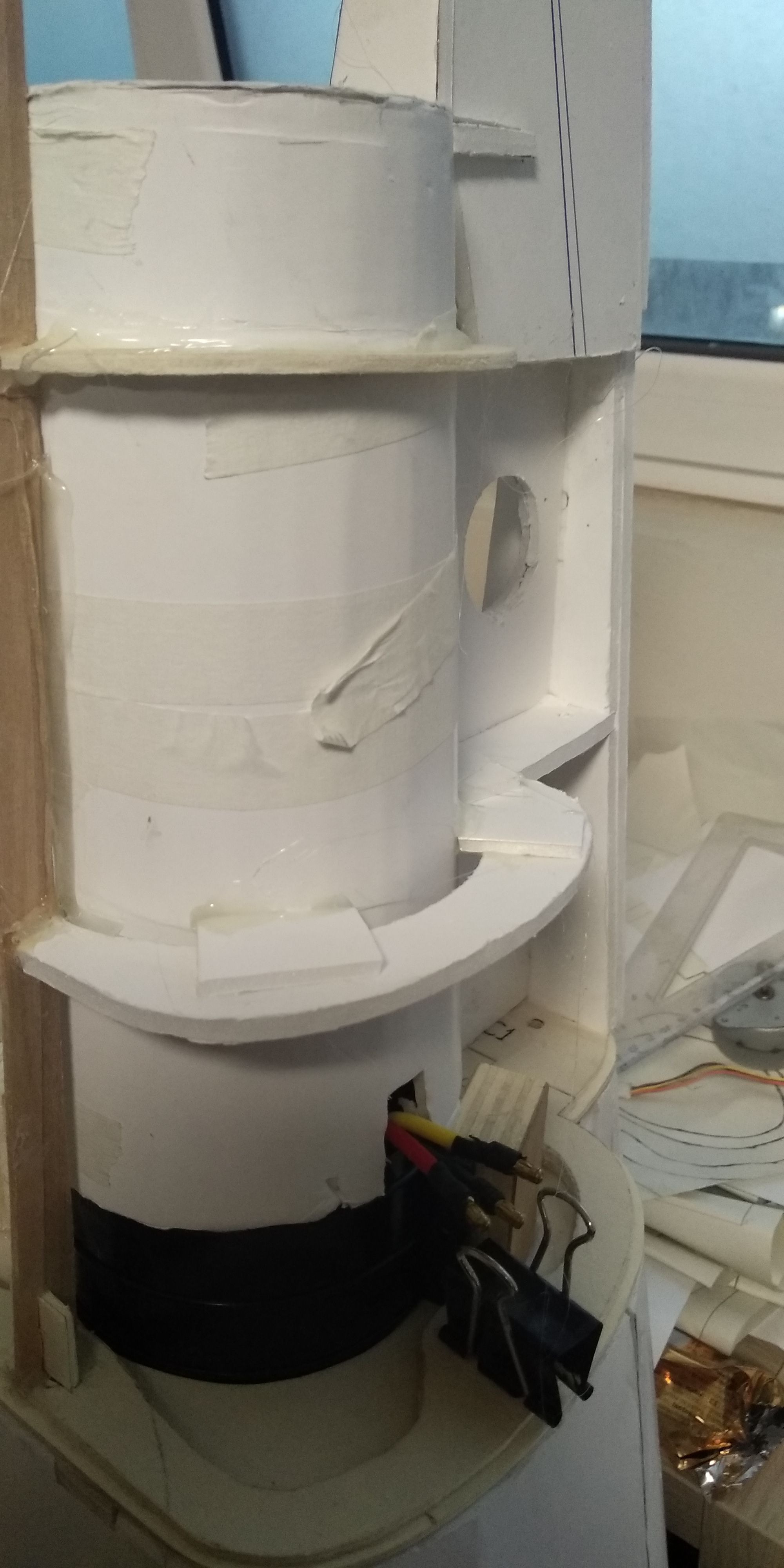

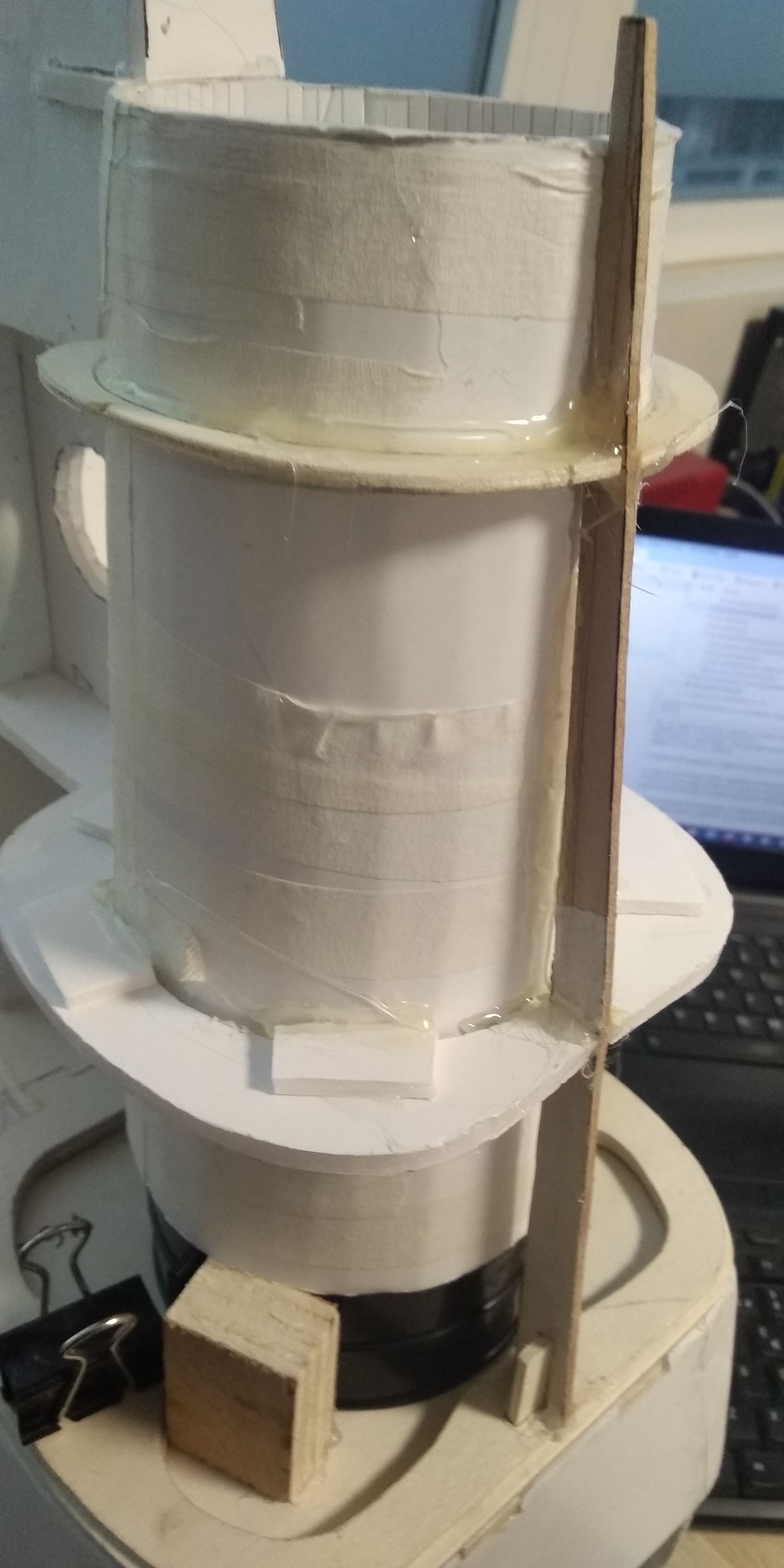

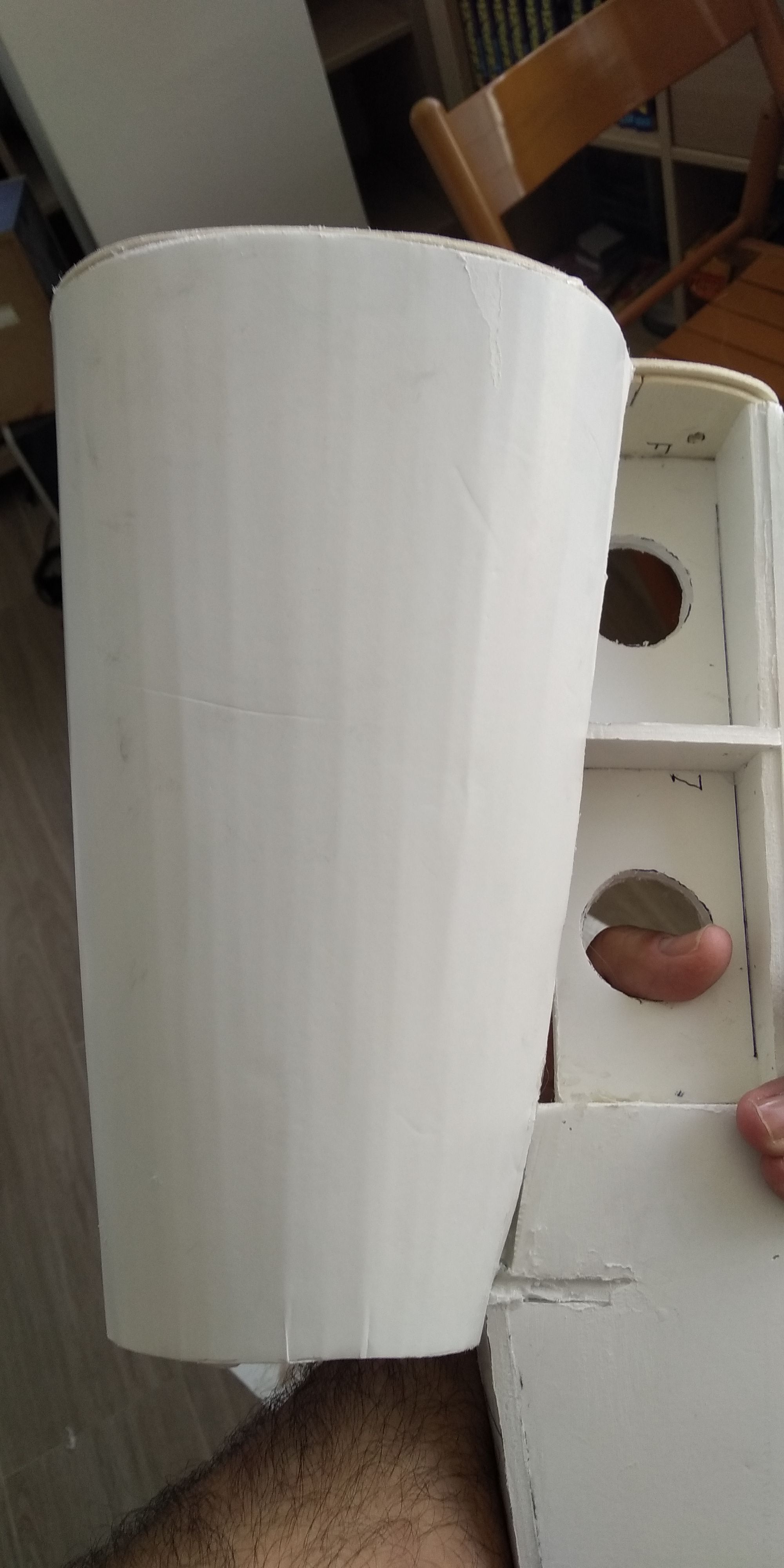

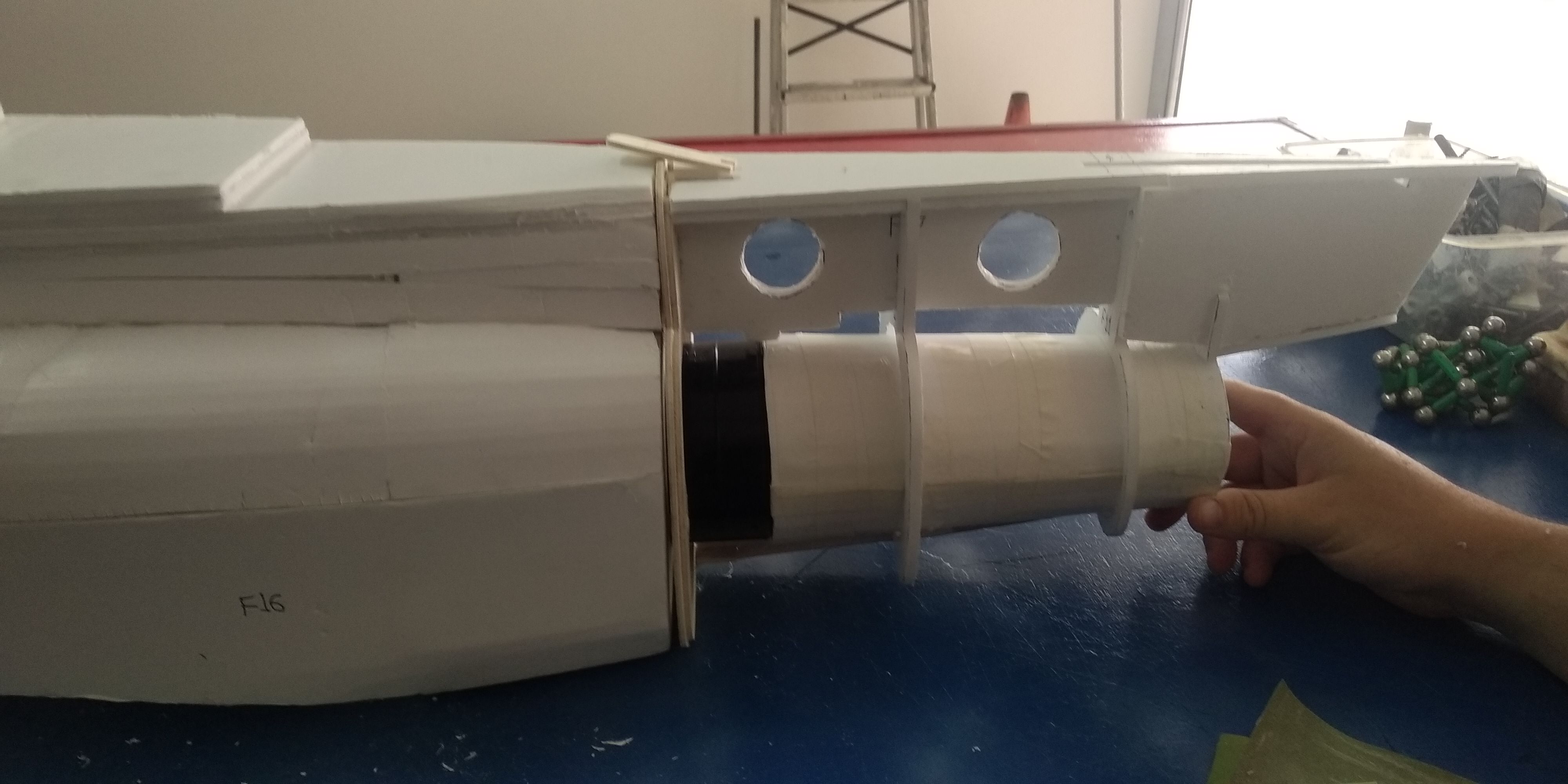

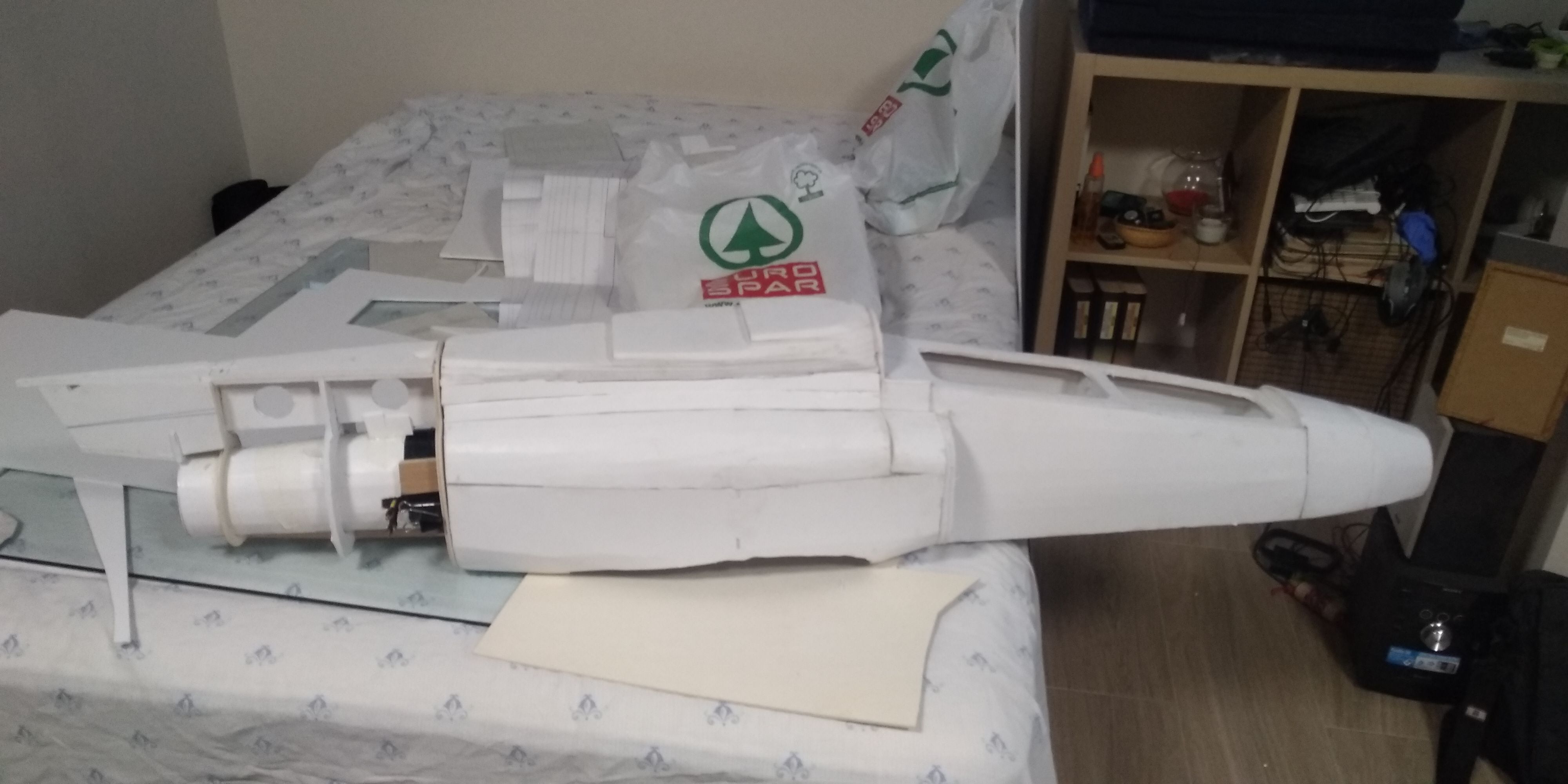

Ya pude colocar la edf a ver como quedaba y forrar el tubo de salida y la parte de la cola, aun queda poner el timón y el estabilizador , pero bueno eso es mas lento.

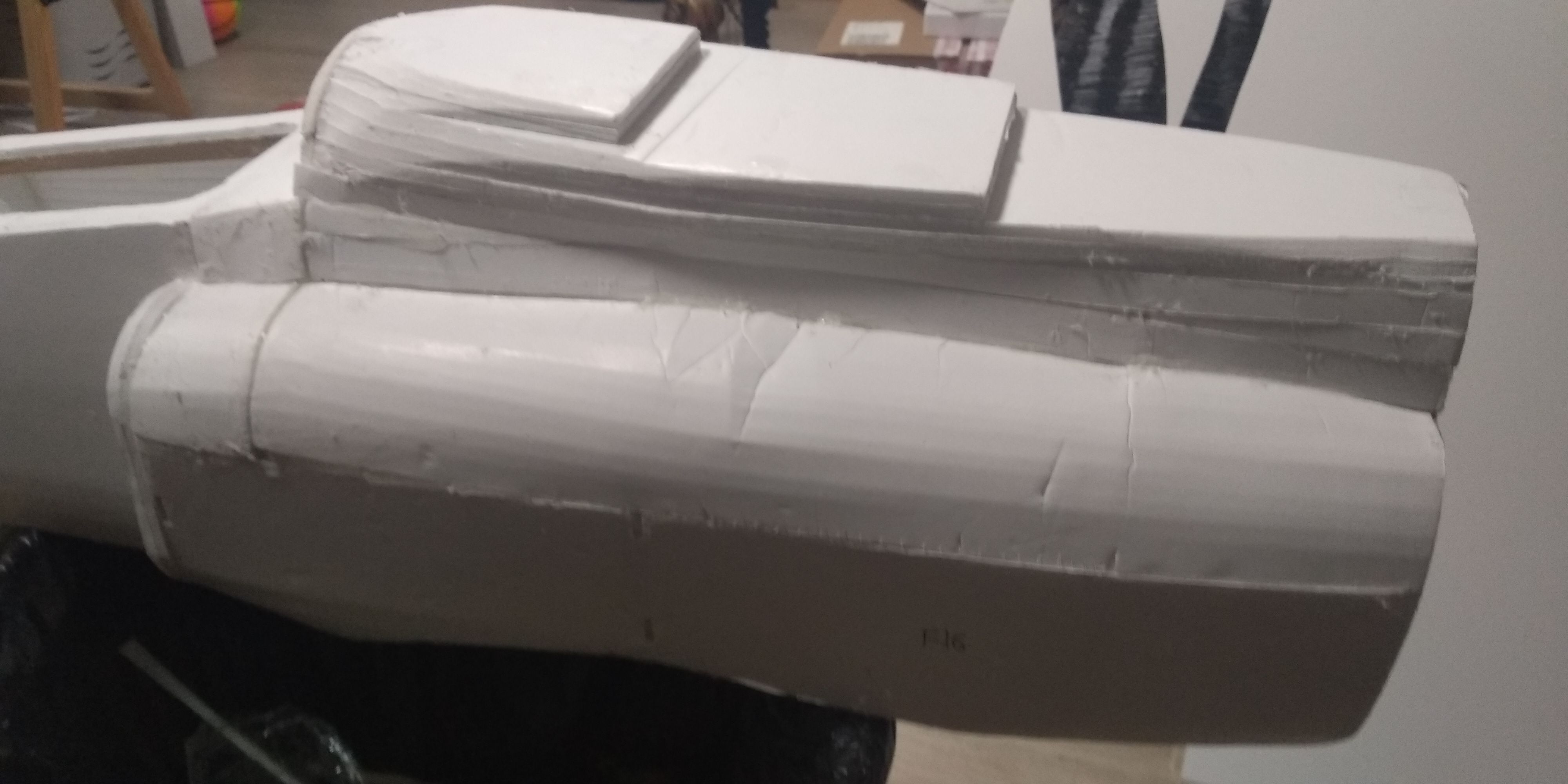

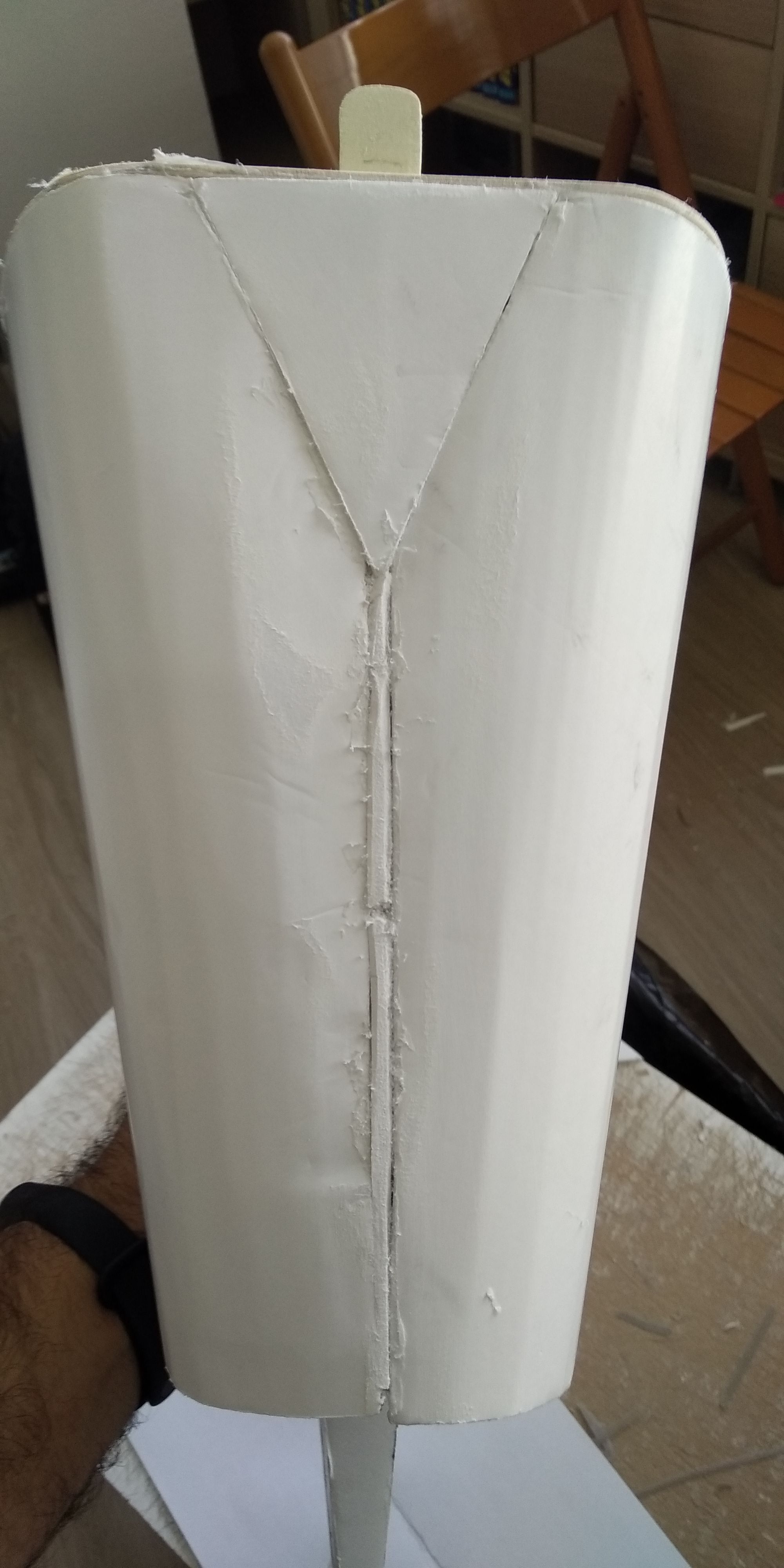

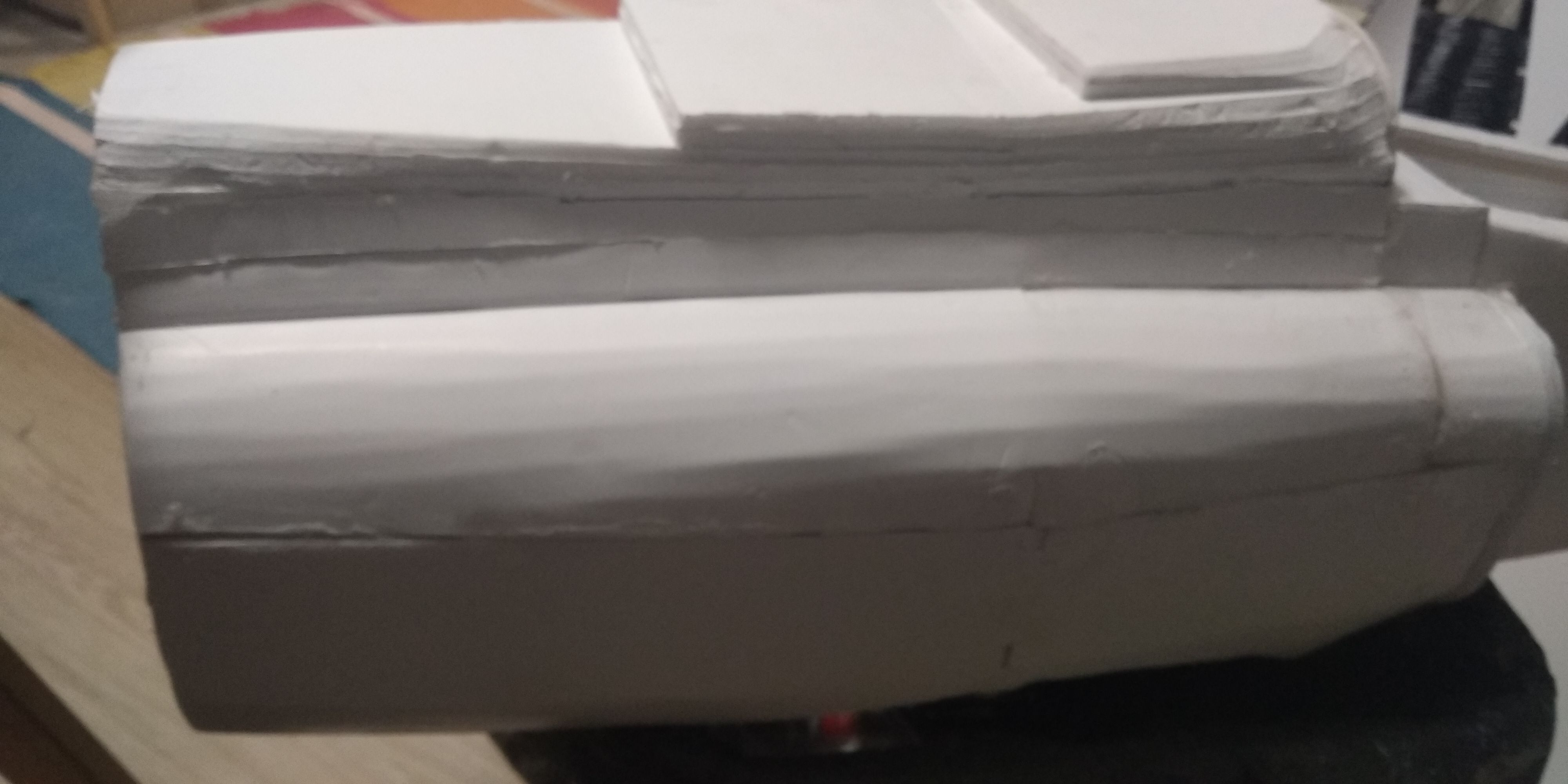

La parte de forrar el cuerpo del avión ya esta tb casi lista, ahora solo falta mucha lija, muchisima lija

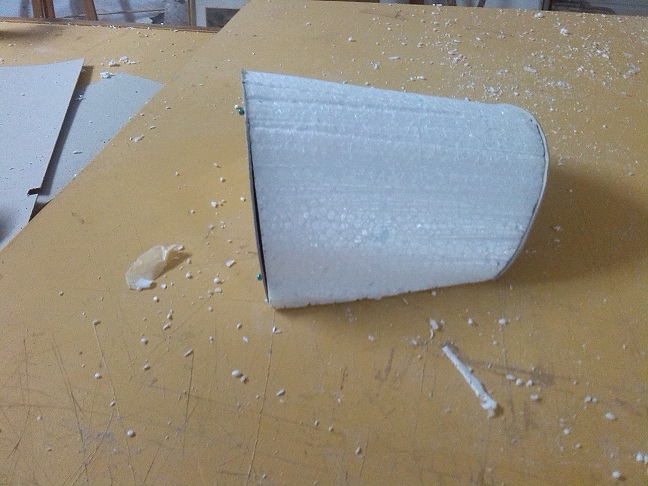

Ya empece tb a tallar el morro en corcho azul (es mas duro)
